无需配置，拨码设置，轻松组网的无线通信模块--H01ZB

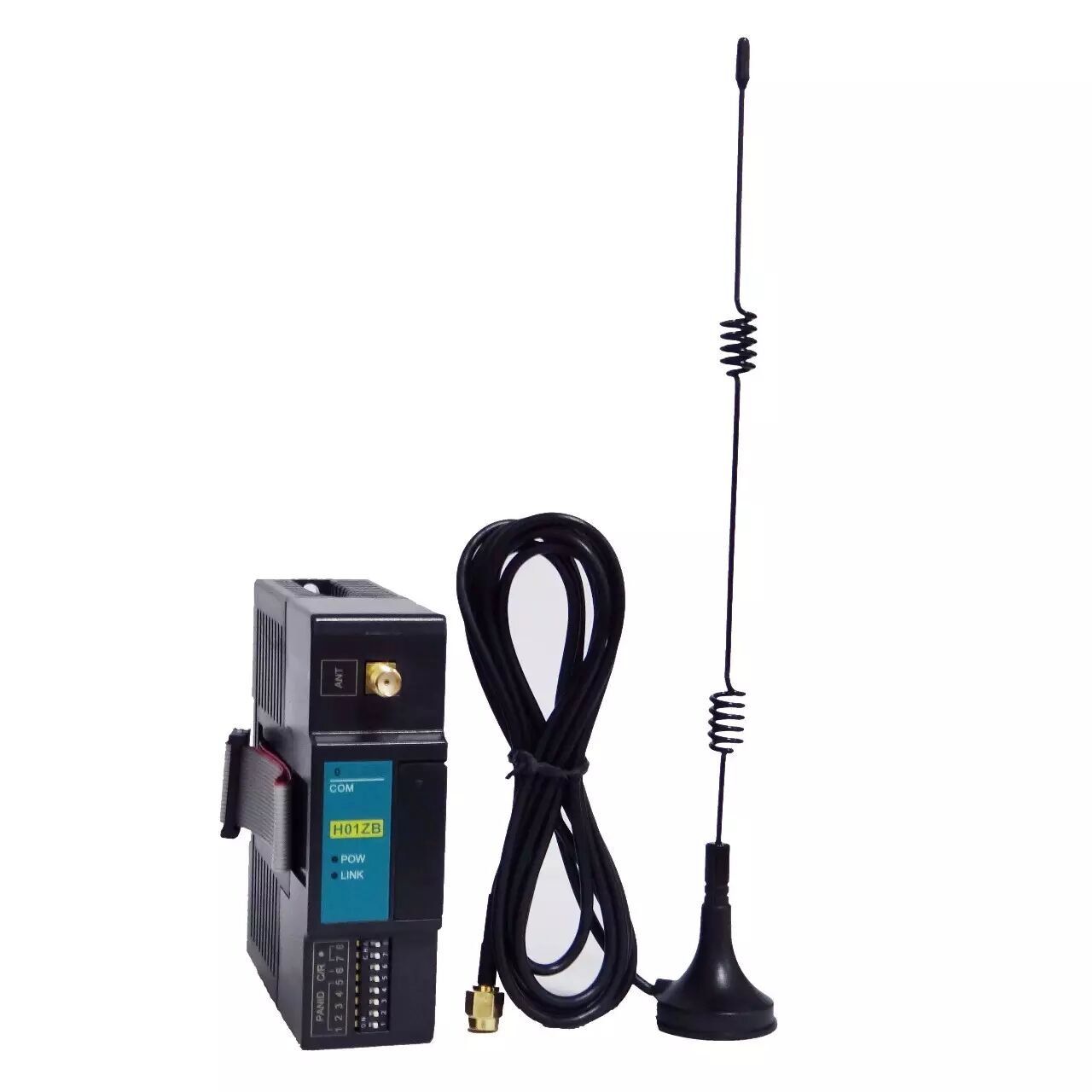

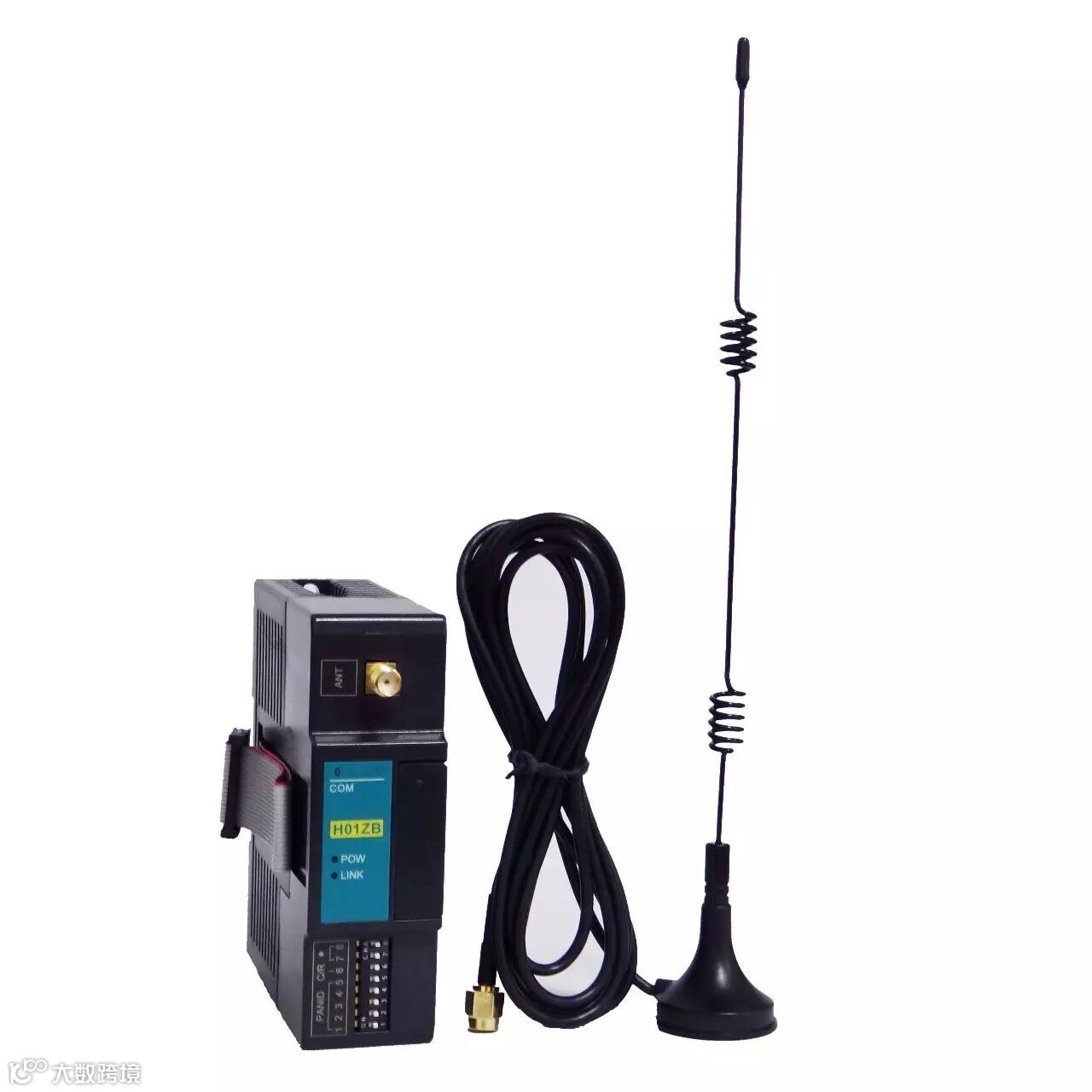

◆产品图片

◆产品简介

zigbee无线通讯端口；模块通过并行总线挂在PLC主机后面，由主机内部DC24V供电；

使用PLC主机地址进行通信，用户无需关心zigbee的网络地址等参数；

支持PLC主机的modbus通信指令；

节点类型包含协调器节点和路由节点，拨码开关选择协调器或路由器工作模式；

安装使用便捷，无需软件配置，设置好硬件拨码开关即可轻松组建无线通信网络；

轻松实现设备无线化，免去布线烦恼，节省成本，增强市场竞争力；

◆产品端子图

注：拨码开关的前五位1~5为用于设定网络ID，拨码开关第六位为协调器/路由器开关，

当拨到ON时，便决定此模块为协调器，而同一网络的其他模块则只能拨到OFF，作为路

由器。拨码开关的第7位第8位为无效数值。

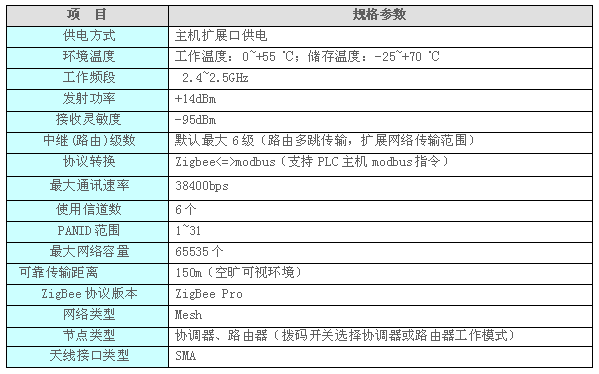

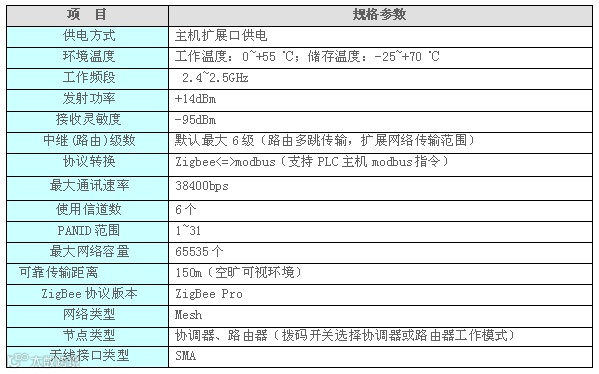

◆规格参数

◆安装方式

标准35mm导轨安装

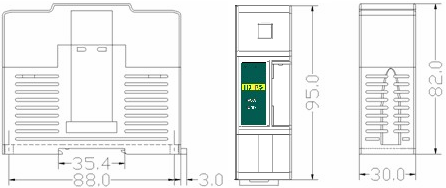

镙丝安装方式：每台通讯隔离模块均有两个螺丝定位孔，其孔径为4.5mm，两个定位孔的中心间距

为91mm；定位孔的位置请参考下图：
