产品简介：
H01TCP-4是一款功能强大的硬件协议网关，将从设备的各种协议转成标准的Modbus RTU或Modbus TCP协议。方便多种协议设备进行组网统一监控。主要运用在现场备走的是非以太网组网，而上位机又要用以太网进行监控，而将现有设备的协议转成以太网走Modbus TCP协议，方便组态、触摸屏等上机机进行组网监控。
H01TCP-4系列功能描述：
l 支持各种不同的协议同时转为标准的Modbus TCP或Modbus RTU协议
l 支持多个上位机客户端同时访问网关进行监控操作
l 采用地址映射模式，实现对TCP客户端请求的快速响应
l 网关内置WEB服务器，用户可以通过浏览器查看实时变化的数据和通信状态，方便现场调试
l 网关模拟量支持线性转换、取位、高低字节交换等功能
l 自带4个RS232/RS485的串口和1个以太网口，每个口都自带通讯隔离

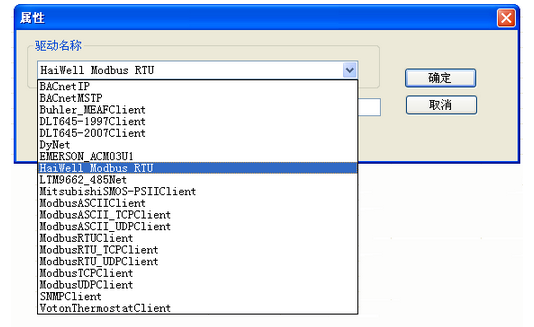

l 暂时支持以下转换协议
参数规格：
环境 参数 |
环境温湿度 |
工作湿度：-30~70℃； 存储湿度：-30~85℃； 10~90%RH(无冷凝） |
抗震性 |
10~25Hz（X、Y、Z方向 2G/30分钟） |
|
冷却方式 |
自然风冷 |
|
防护等级 |
整机通过48小时盐雾实验 |
|
硬件 参数 |
CPU |
32 Bit 400MHz RISC ARM926EJ |
内存 |
64M DDR2 |
|
存储器 |
128M Flash |
|
操作系统 |
WINDOWS CE |
|
存储扩展 |
SD 卡/USB |
|
以太网 |
一个10M/100M自适应以太网端口 |
|
USB端口 |
一个USB Host 1.1 端口：可支持U盘存储器/鼠标/键盘； 一个USB Device 2.0 端口：支持USB下载程序或更新固体； |
|
调试方式 |
支持通过RS232主控台调试；支持通过以太网Telenet调试 |
|
串行通讯端 口 |
COM1/COM2 端口：RS485； COM3 端口： RS232； COM4 端口： RS232； 所有通讯口均为隔离通讯口 |
|
机械机构 |
采用钣金外壳，表面烤漆处理 |
|
整机尺寸 |
169mm×94mm×28mm |
|
整机重量 |
400g |
|
电气 规格 |
额定功率 |
＜8W |
额定电压 |
DC 24V, 可工作范围DC 18V~32V |
|
电源保护 |
采用隔离电源模块，具备雷击浪涌保护 |
|
允许失电 |
＜5ms |
|
CE&OHS |
符号EN61000-6-2：2005，EN61000-6-4：2007 标准，符合ROHS； 雷击浪涌±4KV，群脉冲±4KV；静电接触4K，空气放电8K |

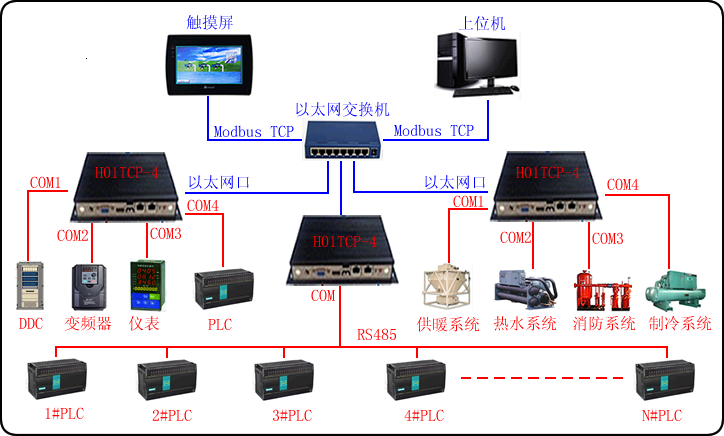

网络示意图：
