上期回顾
上一期的专栏中讲到，我们为客户设计了一套适应全球业务发展的高扩展性IT架构，但客户给到的最终预算与初步沟通时存在很大出入。面临预算缩水，我们及时对方案做出了相应调整，在本期专栏中将与大家分享缩水后的方案调整。
我们在项目整体硬件资源配置评估完成并确认资源清单后发现，客户在采购前没有考虑到相关功能授权成本（相关license采购）。
这导致方案被迫打折，就需要思科采用双物理防火墙，不同outside对外提供服务的方式部署。在这种情况下，若是没有几年售后的技术支持与心得总结很难应对自如。恰巧，这也是我的优势所在。随后，我作为技术交付的负责人，进行了详细技术细节的讨论。

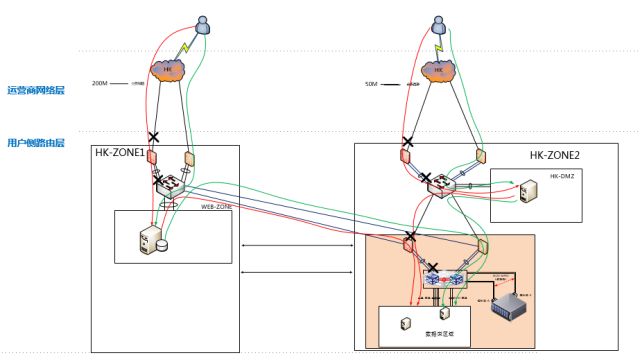

图解
红色直线为此次项目中，正常流量的访问路径走向
绿色直线为此次项目中，故障出现failover后的访问路径走向
柯
南
一
闪

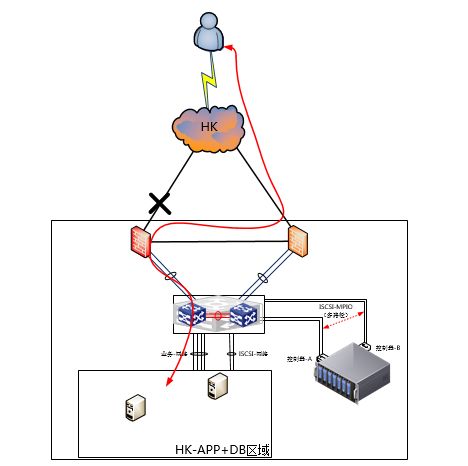

这里的firewall网络边界上联故障后（被DDoS攻击、网线物理介质损坏、硬件故障），虽然软件商承诺业务故障切换可在程序上实现，即：程序上就有主备的概念，同时结合“心跳”的检测机制，可完成用户会话级的灾备。客户重新login或顿卡一下，甚至可以达到无感知。
所以当时考虑利用思科一个非常成熟的技术，应对此次方案中网络层面的检测和切换问题——思科IOS IP SLA和 Track相结合。
解决客户当前问题
两大关键

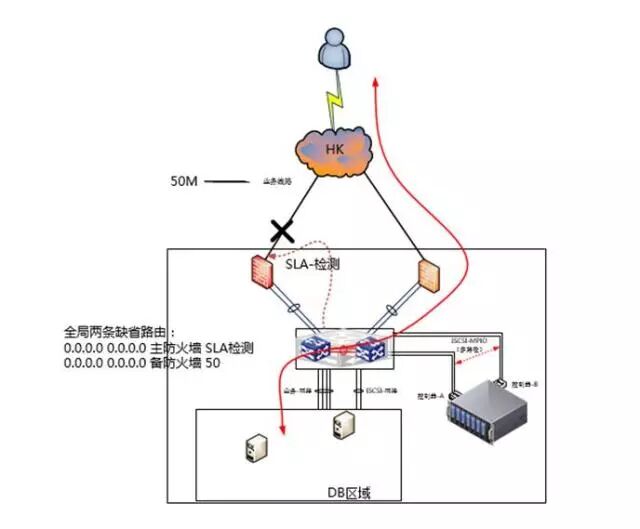

我们利用主链路路径出局，检测备用outside的接口IP，相当于实现了HA中检测端口up/down，因为无论接口donw还是接口协议down了，icmp就探测不到了。
上面通过在优先级低路由后面挂Track联动IP SLA检测，可以实现非直连链路的检测和切换，这样就成功的化解了此次技术的挑战。这项技术在很多场景中是用BFD实现非直连检测业务可用性的。
不过这里要客观做下说明，网络节点高可用部署并非像上面介绍的技术案例，而是高可用实现的不仅仅是硬件故障的保护，还有会话级别状态的同步和容灾，HA在整个拓扑设计上，在上层是一个整体，并非两台独立的物理形式存在。

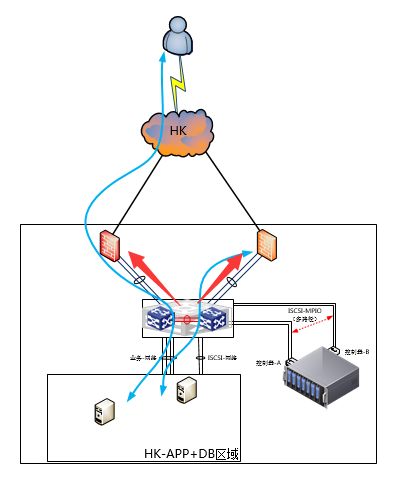

所以，在遇到类似的案例时，切记，如果核心交换机与防火墙对接不是浮动静态，而是等价路由路径，就会出现如下问题：
服务器向上的流量，就会被均分到上联两台防火墙上，（交换机不维持会话，且防火墙并没有部署HA，RTO没有会话保存），所以路由层面的等价后，这样就会导致，TCP三次握手出现问题，当流量恰好走到备用防火墙后，该防火墙一定会做Drop的action处理，因为它就没有会话，怎么会得到一个ACK+1的会话呢！！！虽然在客户使用的程序上做了主备访问的路径处理，但是GW-交换机它才不管你的报文里面的内容，所以大家还是要注意下，这样类似源进源出的问题。
简单的技术，灵活用，这才是工程师存在的意义，切勿天天喊大二层VPLS、MPLS、各种高端技术，真正能落地且易维护平滑扩展的方案才是好方案！！！所谓越平常的白菜，要做的好吃，就更需要十层内功来“烹制”好它。
我的初心一直是这样，尝试着真诚地描述自己遇到的问题和解决经历。
——来自一个正在安畅努力的工程师
