RTE2021 回顾丨声网实时背景分割算法研究与应用落地

本文整理自声网的视频算法架构师谢锦滨的视频技术专场演讲分享。在演讲中主要分享主题关于实时背景分割模型算法研究与应用落地，同时针对人像分割技术还可以往哪个方向去发展问题展开讨论，带给我们无限思考！

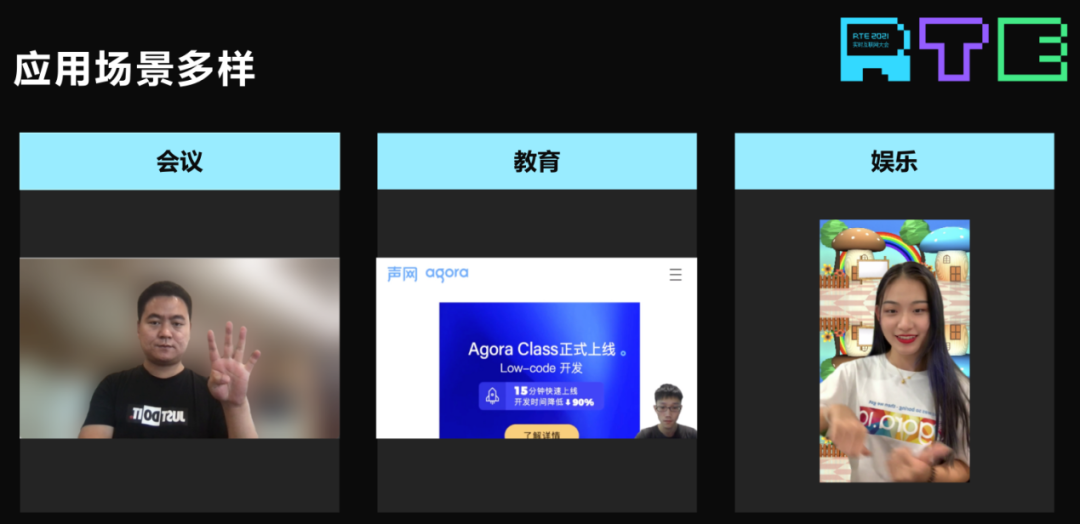

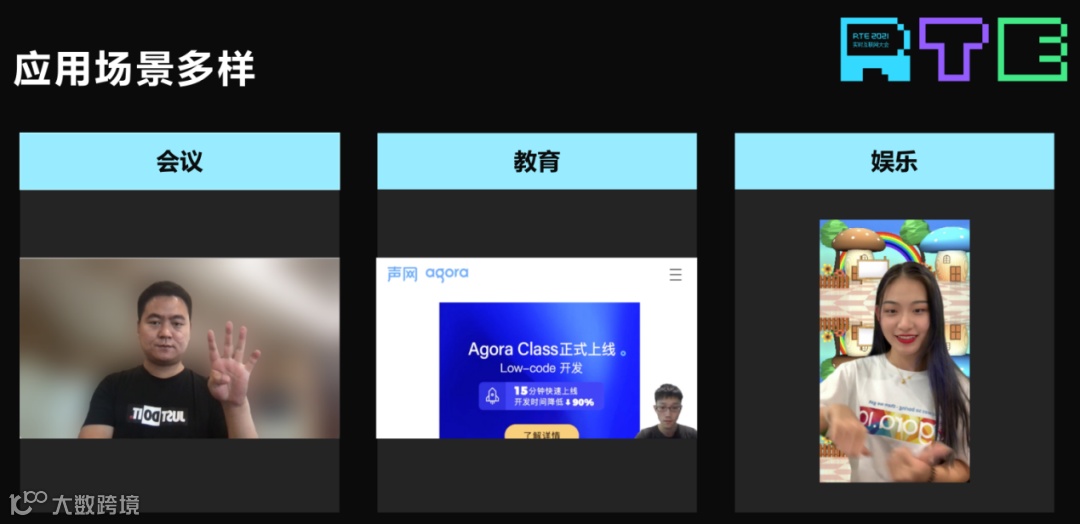

首先给大家分享虚拟背景三个常见场景，第一个，会议场景有时候在家里和办公情况下，希望把背景隐掉，比如你家里比较零乱，背景信息去掉看起来干净一些。在办公室，你背后可能有一些同事在看电脑，可能在敲代码，在这种情况下有一定隐私，它可以提供一定的隐私空间。

第二个，这种教育场景在线上，课件是主屏上，老师基本上缩小到右下角，不会对屏幕造成一定影响，但这种情况下一般老师往往背后是一堵墙，也需要去除掉，把老师贴到课件上面，老师边上的课件不会被遮挡的。还有娱乐场景，在移动端比较多，增加一定的趣味性。

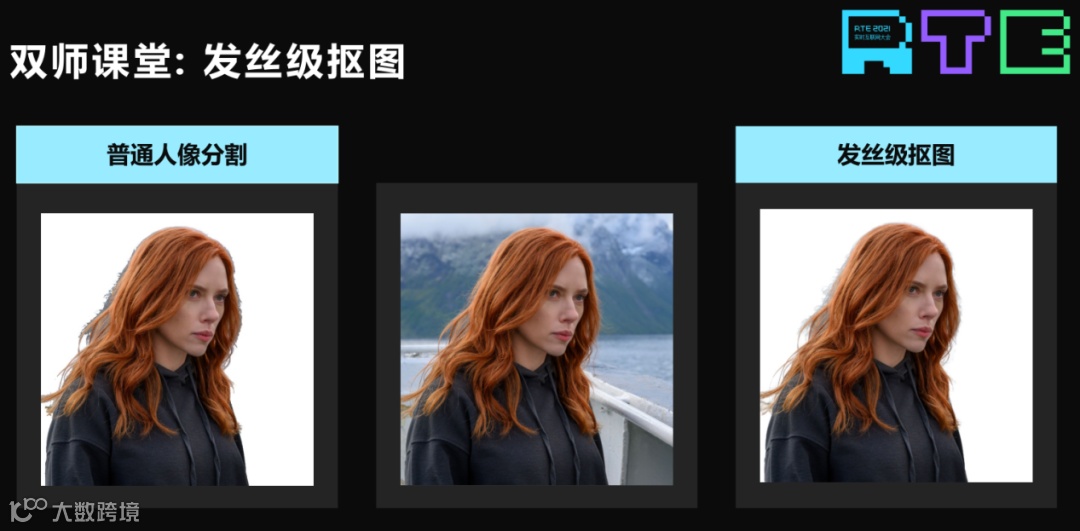

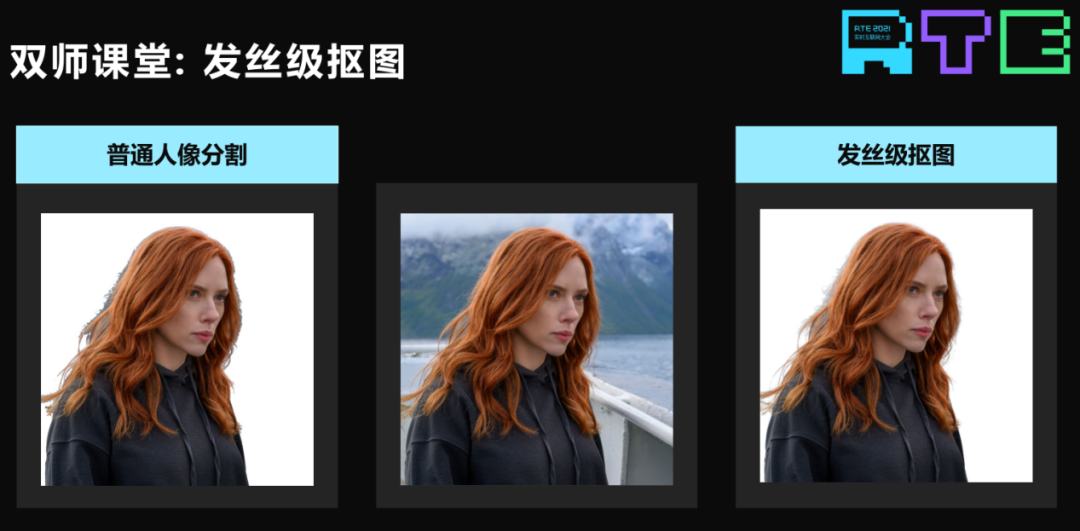

当然我们有的场景比较特殊，我们公司有的客户是做双师课堂的，相当于有一个主讲老师，老师在课堂里上课，在远程还有一帮学生也是在上课，他们看的是视频，但是那边有个辅导老师，在这种情况下，这个视频怎么传的呢？比如这块是液晶屏，老师在这里走来走去，手会指着黑板上的东西，课件是通过摄像头拍下来传到远端，通过摄像头拍下来画质会变差，因为有光照和影子，这种情况下，客户提出一个要求，我们能不能把老师抠下来，因为课件是电脑上可以直接屏幕共享或者提前录好的，课件很清楚，这样的话把老师放到课件上，远端同学看到这个课件可以很清晰。这边涉及到的抠图有点不一样，其实抠图有两种，一种是分割，就是 0 和 1，发丝级抠图是希望每一根发丝都看得非常清楚。左边人像分割边缘不是特别好，如果再贴回课件就会对课件有一定影响，所以这种场景是需要发丝级抠图的，但发丝级抠图，平时讲虚拟背景一般讲端上的，要做发丝级比较困难，但双师课堂比较特别，硬件是可以专门配置的。

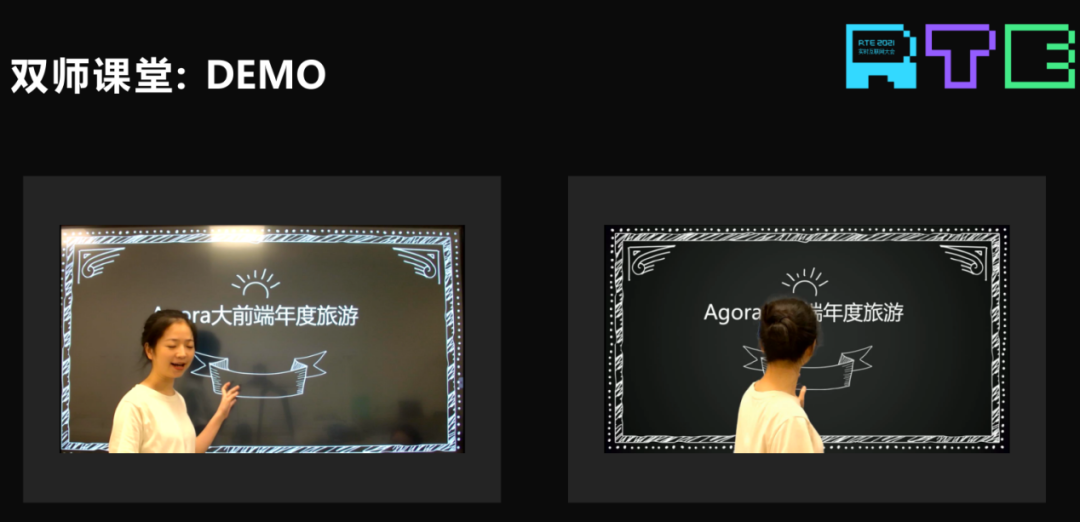

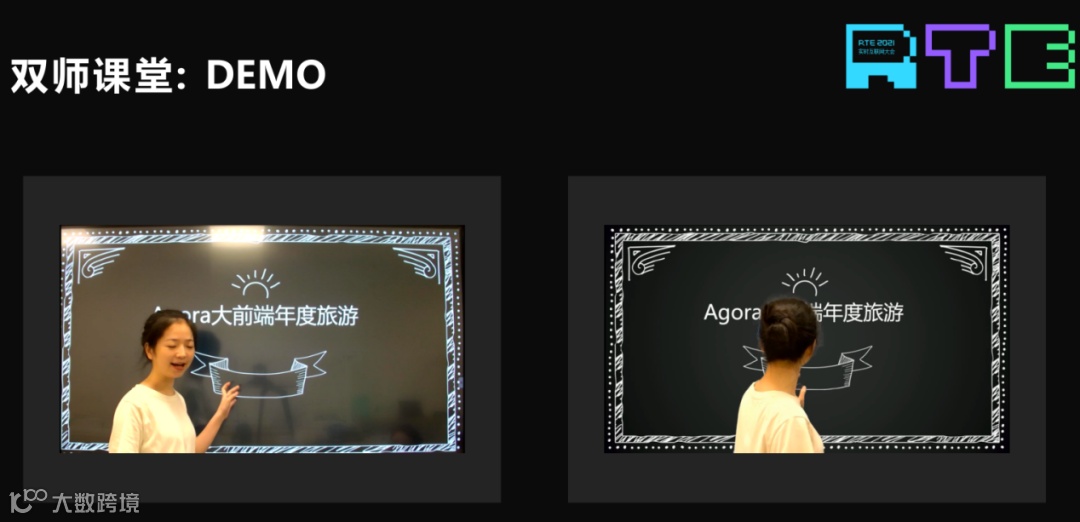

给大家看一下课堂应用 DEMO，这是老师在屏幕前讲，上面的灯光，包括上面还有影子，对课件都是有影响的，把人抠下来以后再贴到课件上，远端的同学上课的时候质量就会比较高，这种情况下其实跟一般会议场景不太一样，老师往往会在前面走动，老师的手会指黑板，对手势和抠图要求会高一点，这是一个场景。

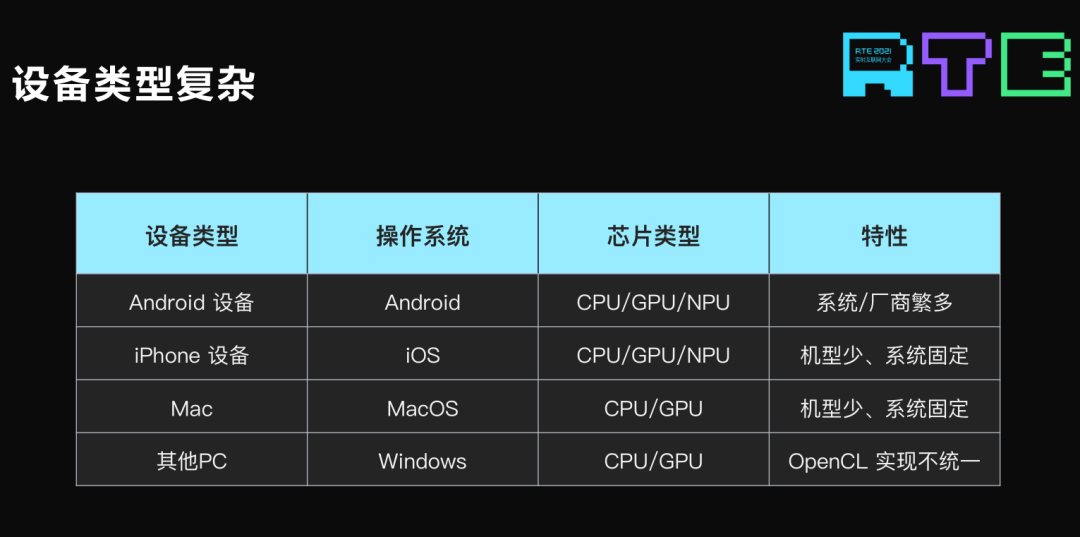

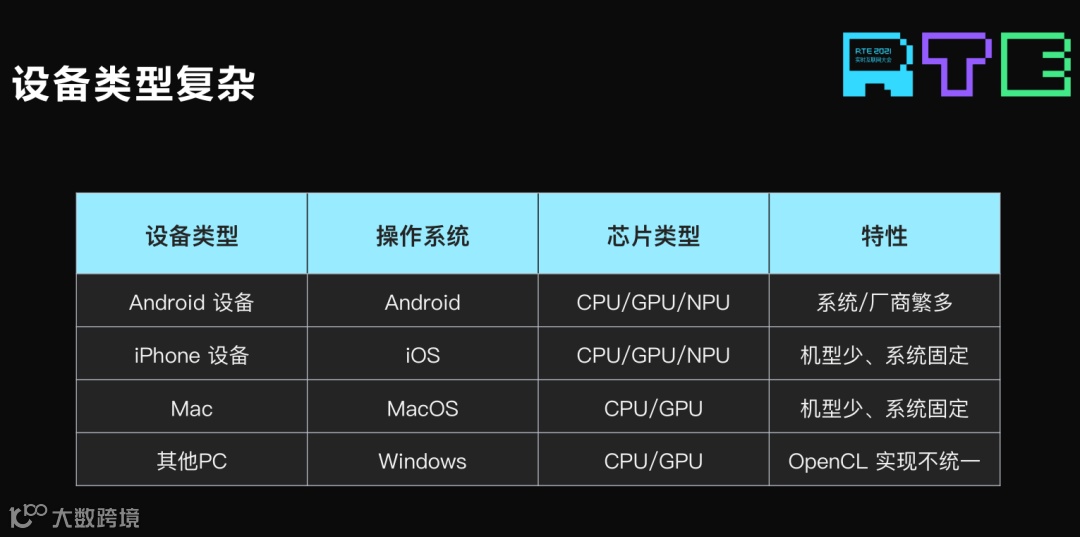

刚才说的是应用场景，我们团队运行算法的设备挺复杂的，如果分的话主要是分移动端和 PC，总体来讲，苹果的设备是比较单一的，所以落地起来会相对比较方便，Android 设备系统和厂商，还有用的芯片，各不相同，往往会比较复杂，我们目前背景分割算法基本上都是跑在 CPU 上的，但是它也是有 GPU 和 NPU 这些东西，目前做下来，像 Android 上面，跑在 GPU 和 NPU 上性能未必有 CPU 好。

这张图的意思是，要落地这个算法的话考虑的环境比较复杂。

接下来讲到一些实现虚拟背景通常采用的一些技术。

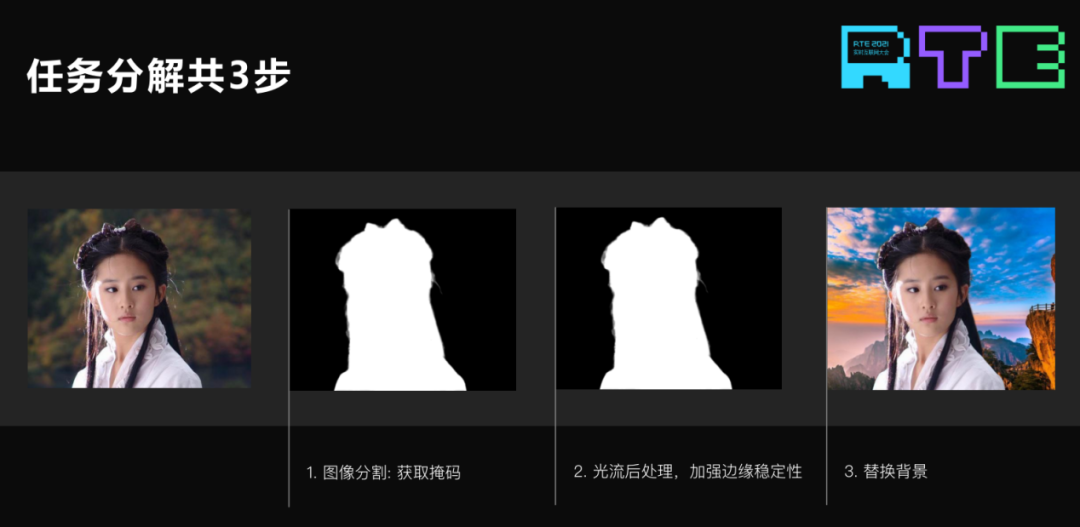

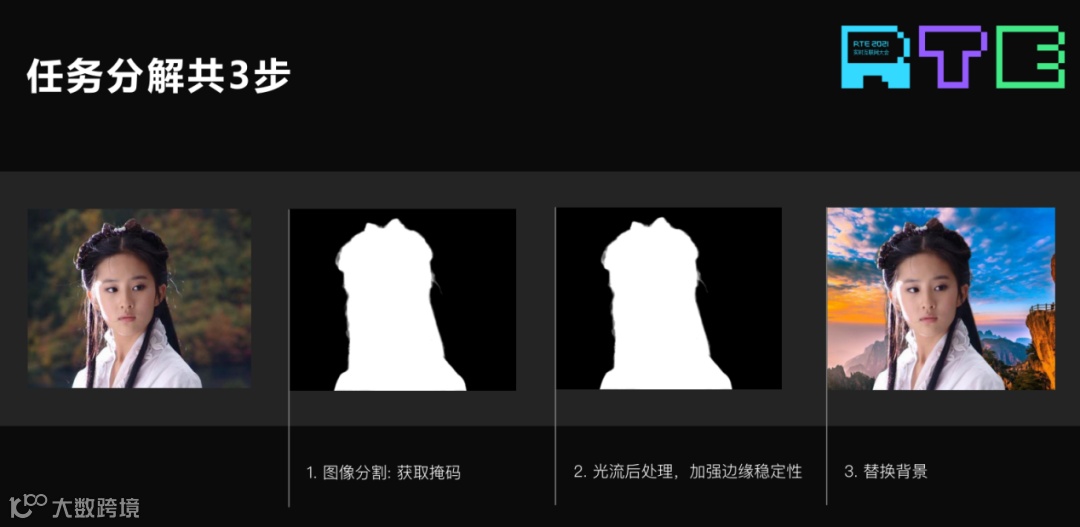

语义分割方法较为简单，主要是几个步骤。第一步，要获取人像的掩码，一张图获取掩码，一张图人就在背景里面了，但视频就比较复杂，一个人坐在一个地方静止的，人没有动，AI 算法跑下来之后图像边缘还是会有一些抖动的，所以你获取掩码之后一般要加后处理，这样的话边缘会比较稳定，再替换到背景里面，大概是这样的步骤。

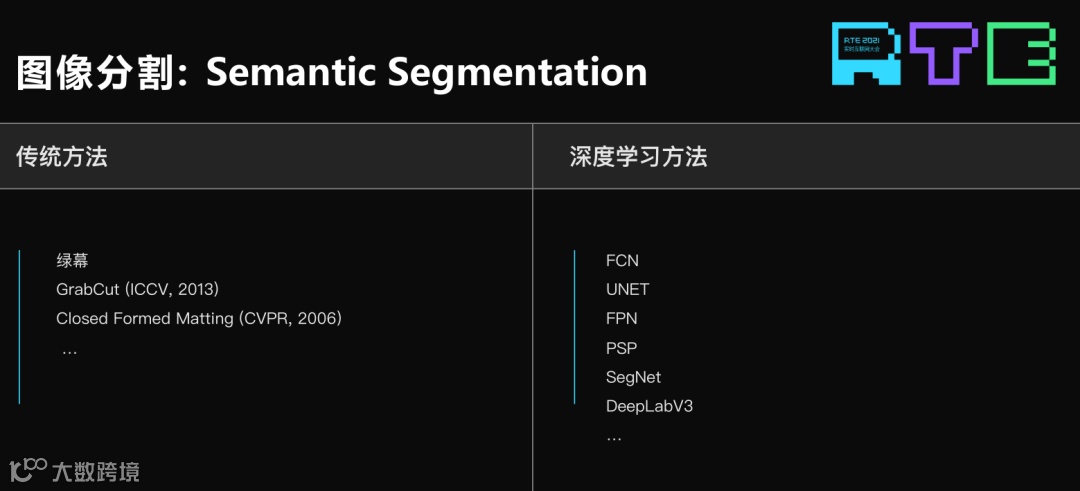

这边也简单介绍一下目前做分隔的传统方法和目前新的手段。

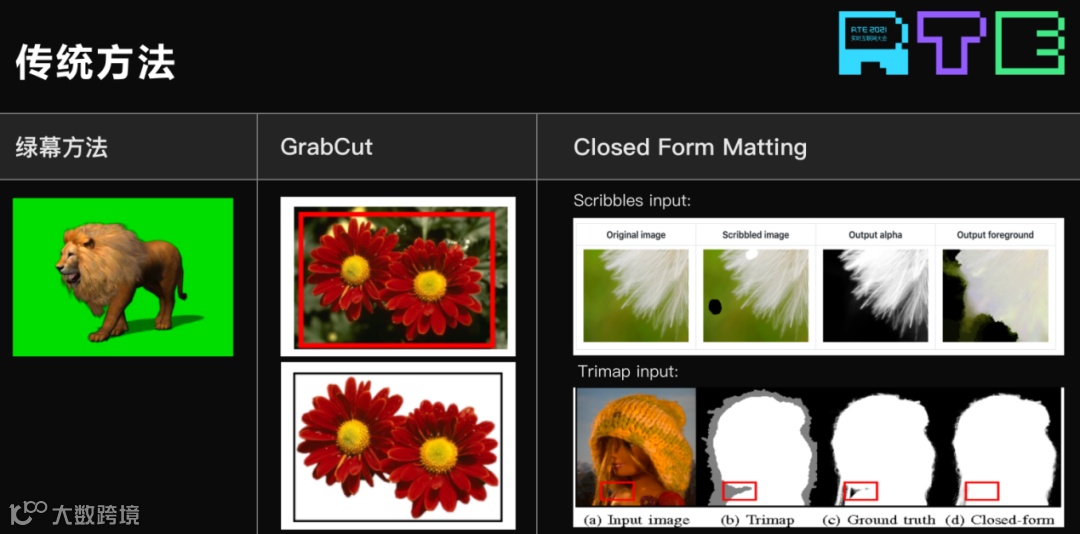

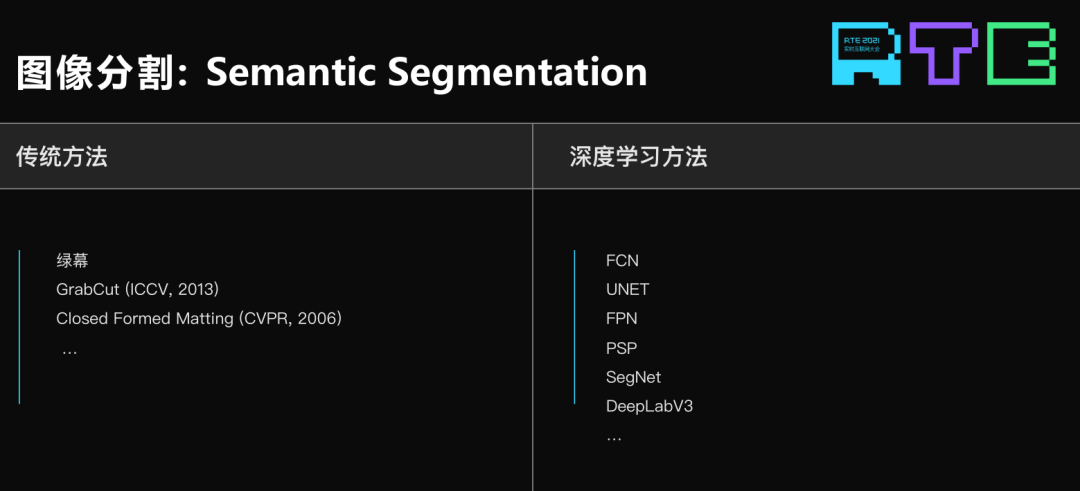

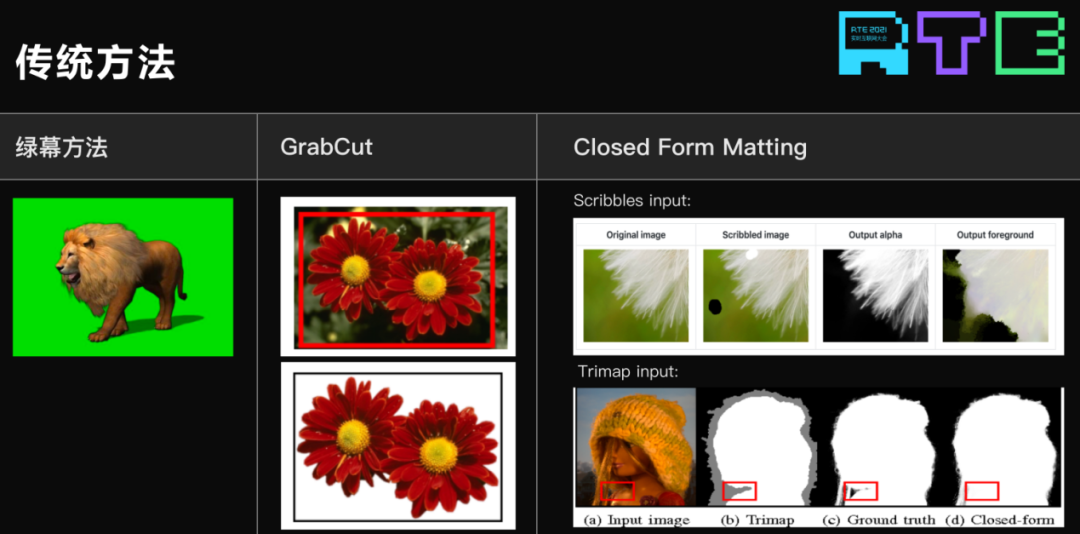

传统方法一个是绿幕，其实方法很多，深度学习方法，右边劣的是常用的 AI 网络框架，其实用的最多的是 UNET。绿幕有绿幕的特点，AI 听起来很高级，但 AI 需要样本，需要样本的情况下它就有它处理不了的问题。比如我们做的是针对人像的，如果是商家带货，手上拿的东西往往被扣除掉，绿幕除了做样本之外，还有一个地方，就算 AI 也很难做到的地方，grabcut 比较简单，框一下就可以，但也不是特别完美。右边是一篇论文，它有两种方法，一种是 scribbles input，一张图像点一下自动抠好。下面这个等于你给它引导图，你标记好前景，过渡区域，背景。原图加上这个就可以做到发丝级抠图，其在做样本过程中有用过这些算法，但跑起来都不快，就算它真的非常好，你想在端上落地也不太可能直接就用。

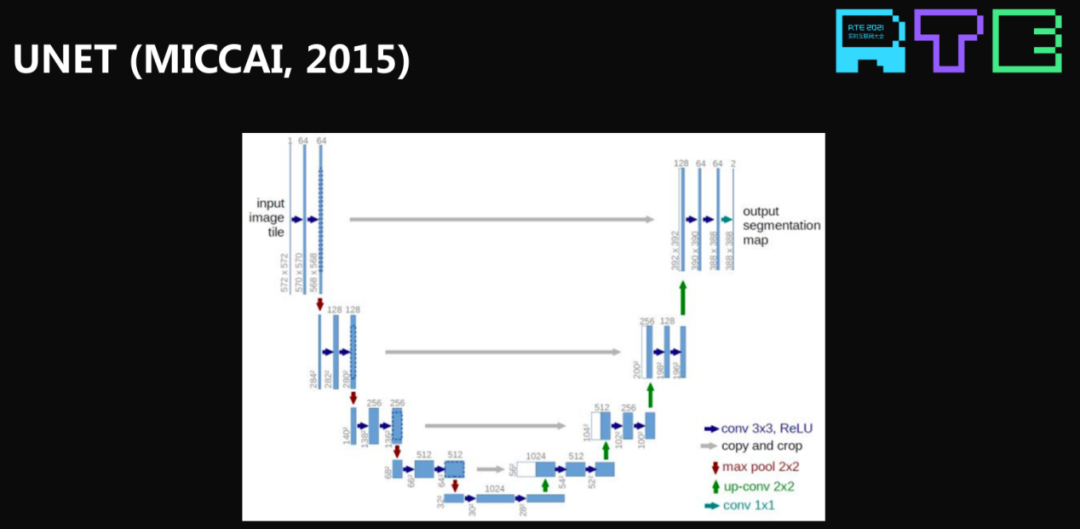

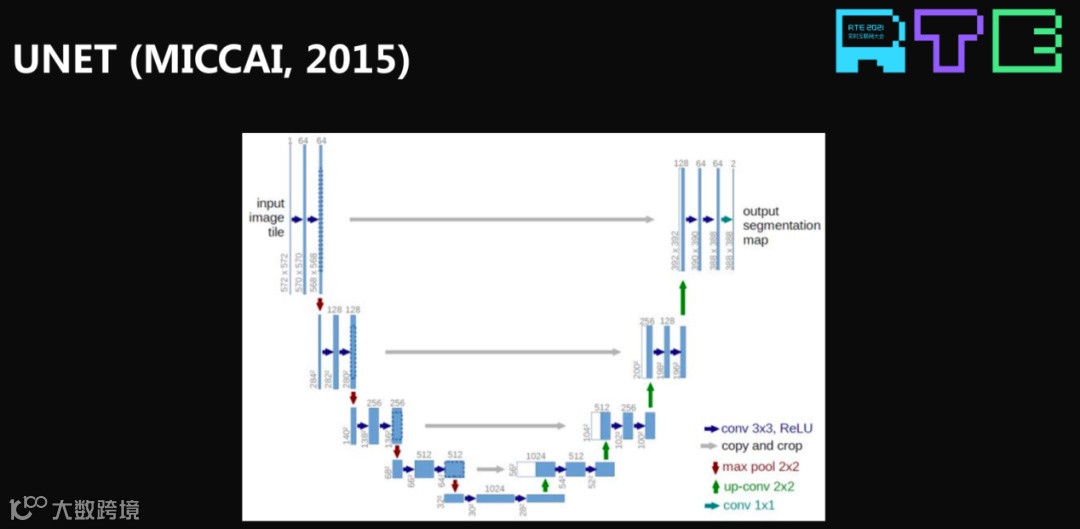

我们这边采用到的一个方案基本上是基于 UNET 架构，有一个编码过程和解码过程，这上面图示很简单，这篇论文原来就是这样的结构，发表于 2015 年，这是一个医学相关国际会议，少量样本训练出来的结果就已经很好了。但做虚拟背景的时候发现，样本少，看起来 OK，但随便换个场景可能会很差。

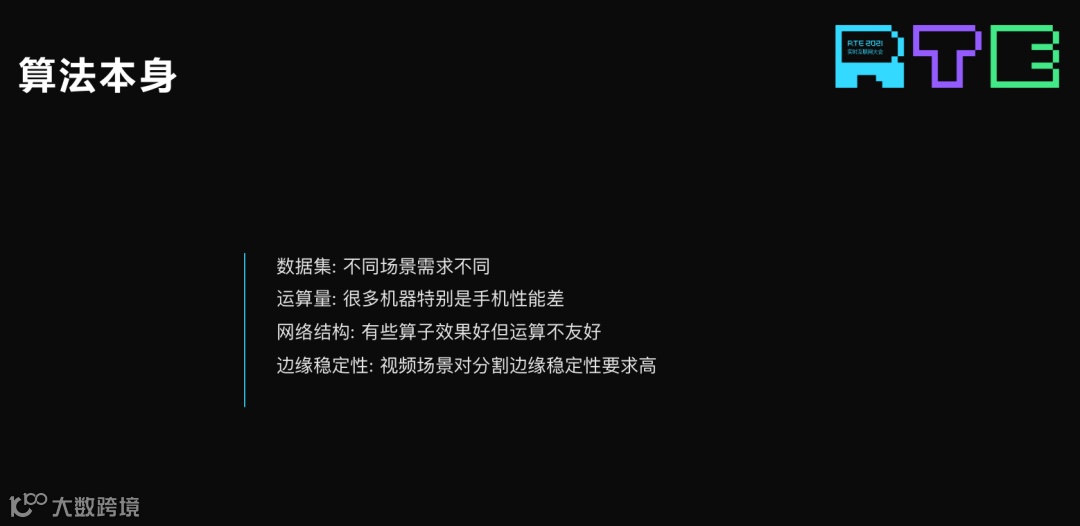

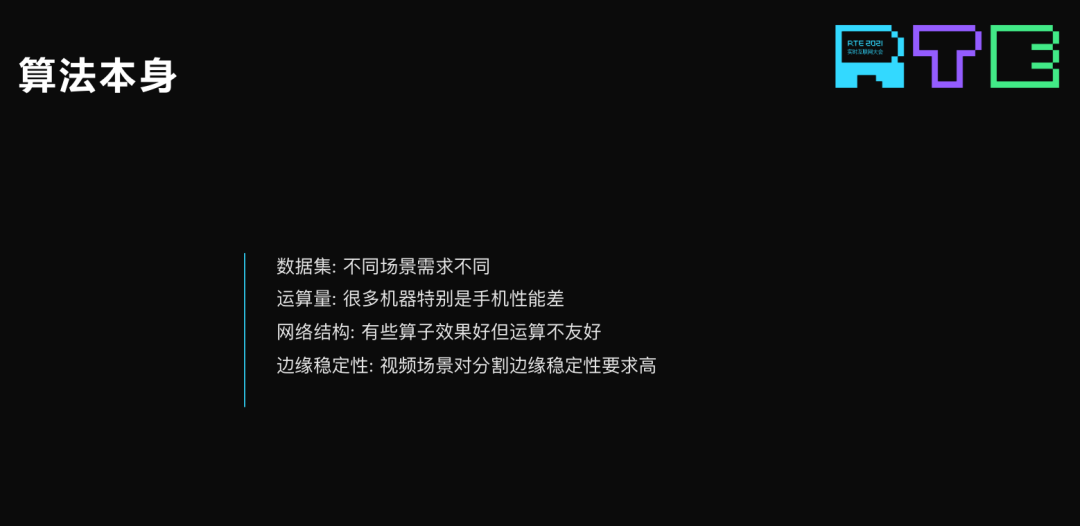

前面讲的分割主要是基于图像，基于视频会有它的特点，比单独基于图像会更难，一个是数据集，不同场景需求不太一样，比如会议场景和教育场景，往往这个人是坐着，半身的，手动来动去比较多。娱乐一般是站立的，是全身的，但动的场景比较多，AI 需要拟合数据，所以不同场景需求不同。运算量，如果你在端上落地，往往受到约束比较大，特别是很多手机性能，低端机蛮多的。

网络结构也是，如果在移动端落地，相当于你可以选的网络结构会比较少，有一些甚至要自己去改造，去设计，包括有一些算子它的效果很好，但运算不友好，比如神经网络里面的 Global Average Pooling，它在多线程落地的时候不是特别友好，我们做AI工程优化的同事往往会建议你这个东西不要用，或者换一下别的。从边缘稳定性角度来说，因为你做视频场景，如果坐着一动不动，头发一直在飘，效果就会差很多。这几点对算法的要求是比较高的。

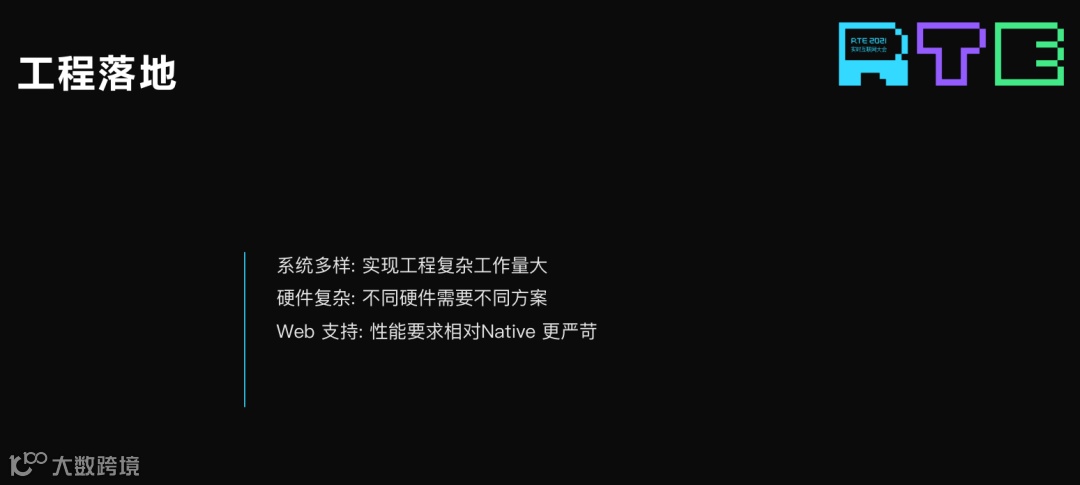

工程落地也是，工程落地有不同的设备和操作系统，我们用的很多框架也不一样，相当于你做一个算法，做工程的同事就相当于你是1：N 的工作量，硬件比较复杂，不同的硬件需要不同的方案。此外，我们支持 web，它相对 native 来说性能要求会更高一些。

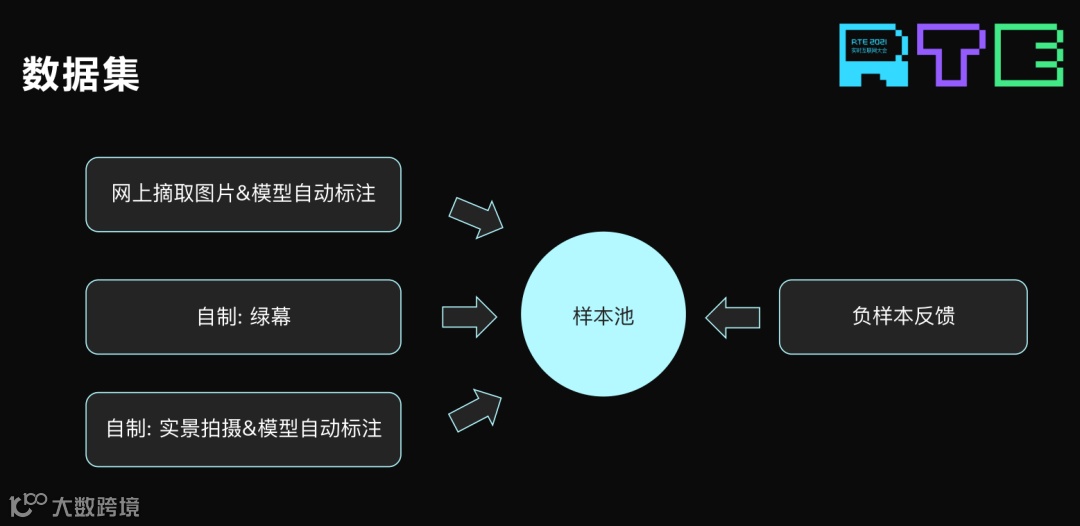

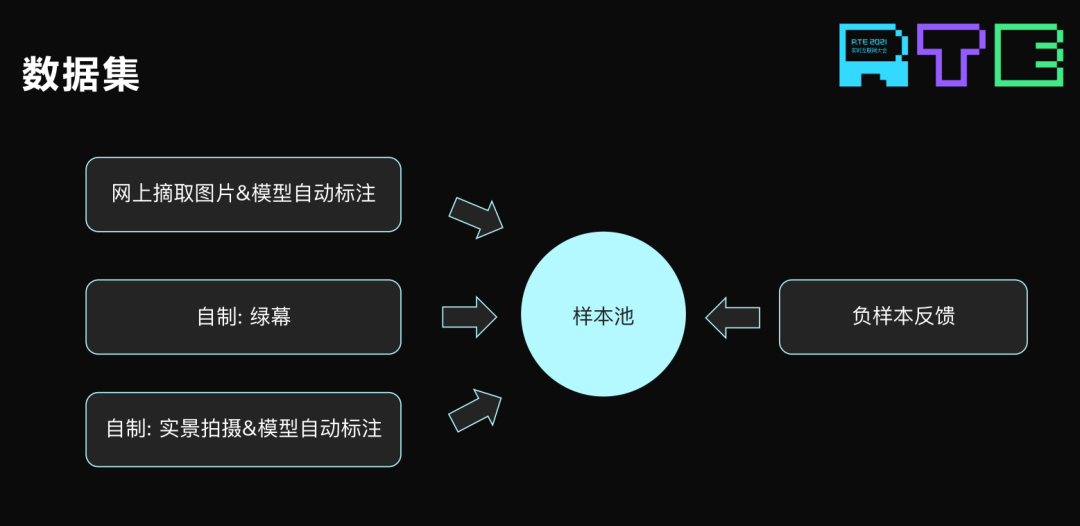

接下来介绍 Agora 目前的方案。其算法是近一年开始做这块工作的，我们的算法一直在不停迭代，目前最新的方案是后面讲的这个。首先我们讲到数据集是怎么做出来的，即开源数据集有很多，但那个数据集的质量往往达不到你的要求，或者标准和你的不一样，比如有一个数据集叫 coco，里面有人物的掩码，你可以拿出来用，但那个数据也不太好，所以最后没有用上。所以，大部分数据是自己做的，我们维护了一个样本池。首先你要得到这些样本肯定要有图片，我们采取的手段，一个是网上去搜索图片，还有一些通过绿幕，虽然AI模型跟直接用绿幕不太一样，但如果你直接在绿幕里用AI模型也要跑，所以有一部分数据是用绿幕做出来的。绿幕比较简单，直接过滤一下绿色基本就能得到，用我前面说的传统算法做一下就有了。还有针对特定场景，比如办公室，我们拍了视频，拿到这些图片，先要把它标记出来。

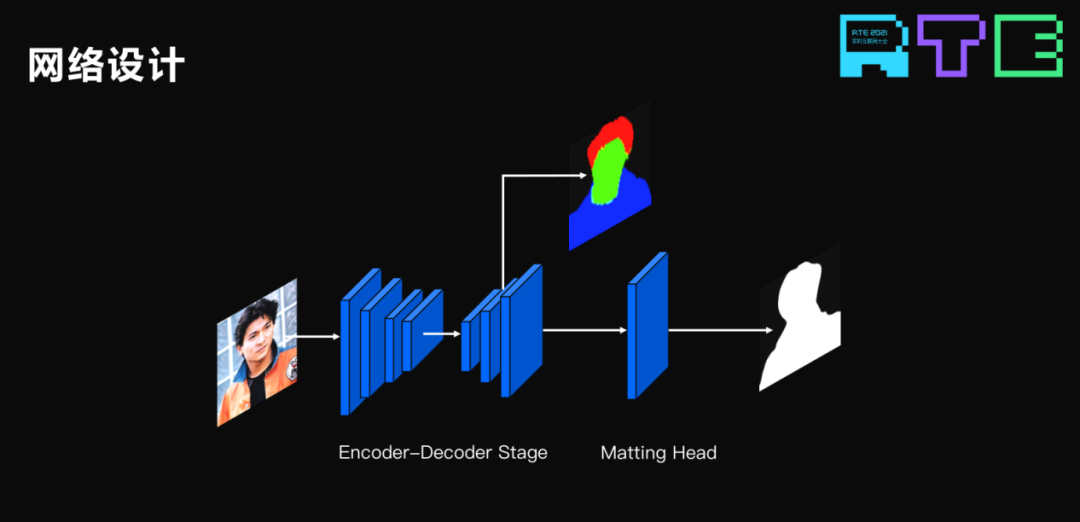

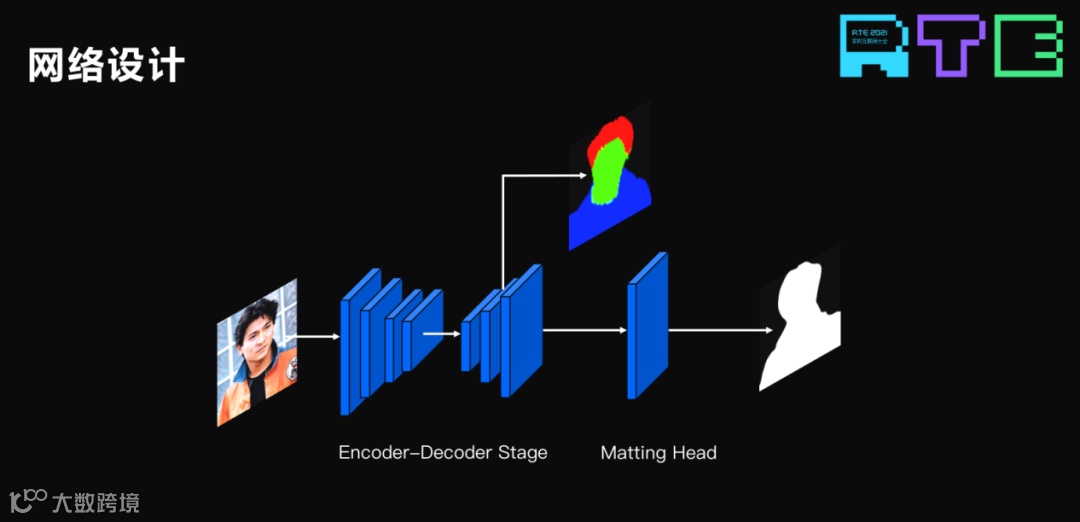

我们采用的方法是先训练比较大的好的模型，首先要拿到一些比较好的样本，先用大的模型，把网上的图片和实景拍的视频把大模型跑出来，把明显错误都删掉，如果还有一些瑕疵，就用逻辑或者传统算法处理，处理完以后就得到一批初步样本。这个样本可能有 50 万左右的量级。在此基础上，我们把模型训出来，然后给实验室和客户，客户会有一些反馈，然后可以针对那些不好的场景增加一些样本回来。目前用到的一个网络大概是这样的结构，类似于UNTE，encoder-decoder stage，在解码过程中有三个 block，训练分几个阶段，第一阶段先去训，得到一个中间结果，目前采用的方案，中间结果是有头发有脸部周围区域，主要是皮肤，还有其他，有这三个标签，这是我们想的一种标注方式，这个也是用一种模型跑出来的标签做的。

在此基础上，再去训第二阶段，会得到 Alpha，这样做的好处有几个方面，一个是中间可以做后处理，脸部、头发、身体一些部位后处理的时候会有一些不一样，比如你想让边缘稳定一点，可以做滤波。但滤波比较难控制，可能导致其他边缘地方不想被滤波的地方滤波了，有这样的信息我就可以做更复杂一点的处理。第二步 matting head，相当于第一步先训练得到一个基础模型，在此基础上训 Alpha 的时候，往往会有一些残留和边界不清楚，在这种情况下，一般训完第一阶段之后，第二阶段换一个 loss，可能把结果改变了，效果不好。所以实际操作时我们先卸完第一阶段，第二阶段很简单的微调，可能一个周期都不到，这样的话手指缝的效果就会变好。网络结构和过程大概是这样的。

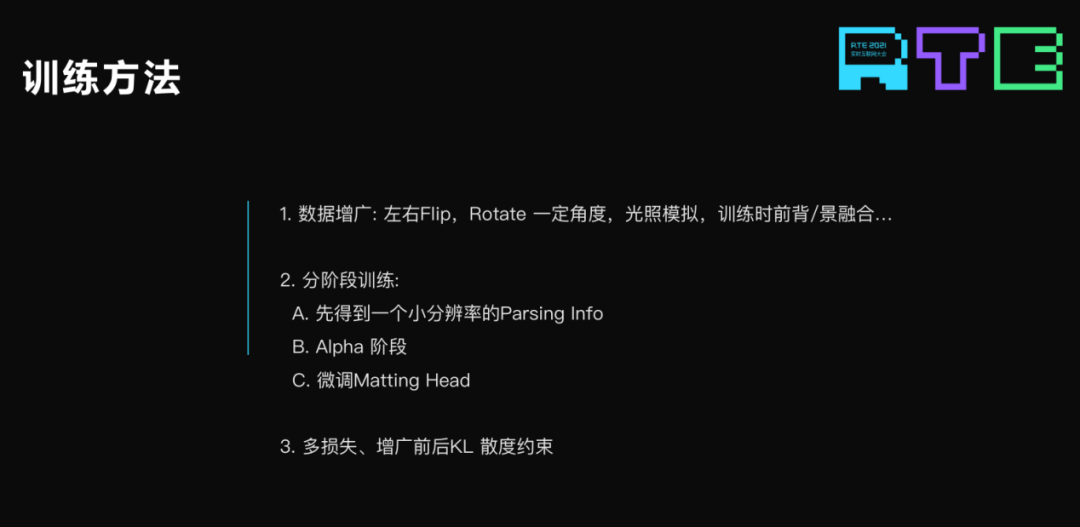

关于训练方法，刚才也提到了一些。数据增光是其中一个很重要的点，除了常用的 flip、rotate，前景和背景融合是训练的时候随机换的，比如实际样本是 50 万张，但背景图片没有人的可以用来做替换背景，做增广的图片假设 10 万张，总的训练的时候，如果乘一下，相当于 50 万×10 万，很多样本就出来了。这里有一些需要注意的点，比如数据增广，常用的 flip，我们只做了左右的 flip，上下也做的话效果影响会比较大。在移动端落地的时候，手机会翻转，怎么处理这个问题呢？要工程上检测到这个手机做了一些方向的，人像根据这个调整，送到网络里的图像一定要保证人像是正的。

训练，我们这边分了三个阶段。第一阶段是训得到 parsing info，第二阶段得到 Alpha，但效果不是很好，所以还要做微调。损失函数也没有太多特别的，因为我们出来的标签有四个结果，这样的话我们肯定有多种损失约束这个。后面这一点是在论文上看到的，训练的时候如果是样本的话，做完增广是不太一样的，但标签结果是一样的，在这种情况下，增广前后 KL 散度约束，加强训练稳定，包括视频里面出来的结果也比较稳定。

这边提到 KL 散度，很多蒸馏也会用这个做 loss。我们试过，但可能使用大模型做了很多标签，相当于已经蒸馏过了，直接蒸馏也没有感觉特别有用，所以针对模型最后没有用到直接蒸馏。

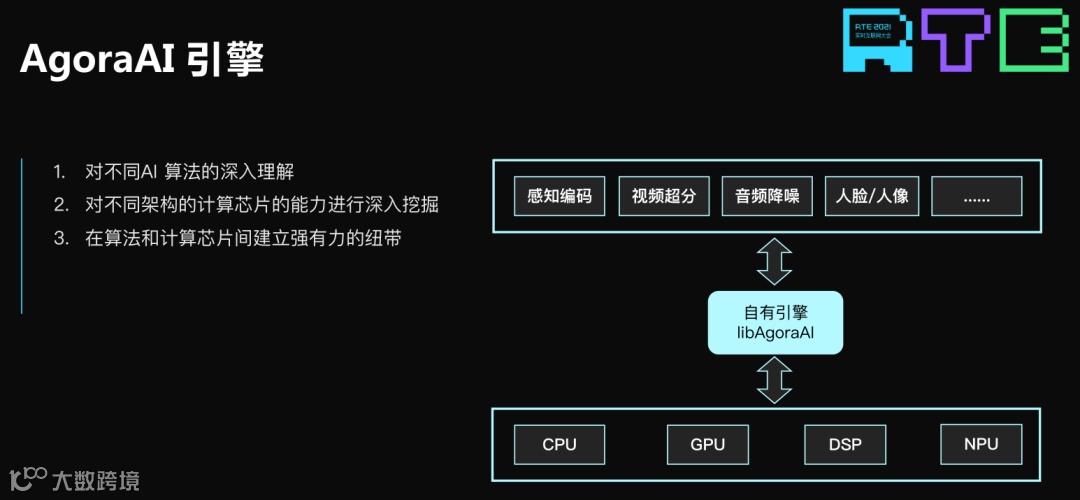

我们公司内部有一个内部自研的 Agora AI 引擎，目前这个引擎了支撑其公司所有的AI算法，底下做了各种平台和芯片的适应，为什么没有用第三方或者开源的话，因为多多少少都会和我们的场景不配。如果用开源的东西，首先模型就直接带在里面，一方面可能暴露，另外性能上没有我们自研 Agora AI 引擎好，测试下来，Agora AI 引擎性能比大家知道的开源那些好有 30% 左右。

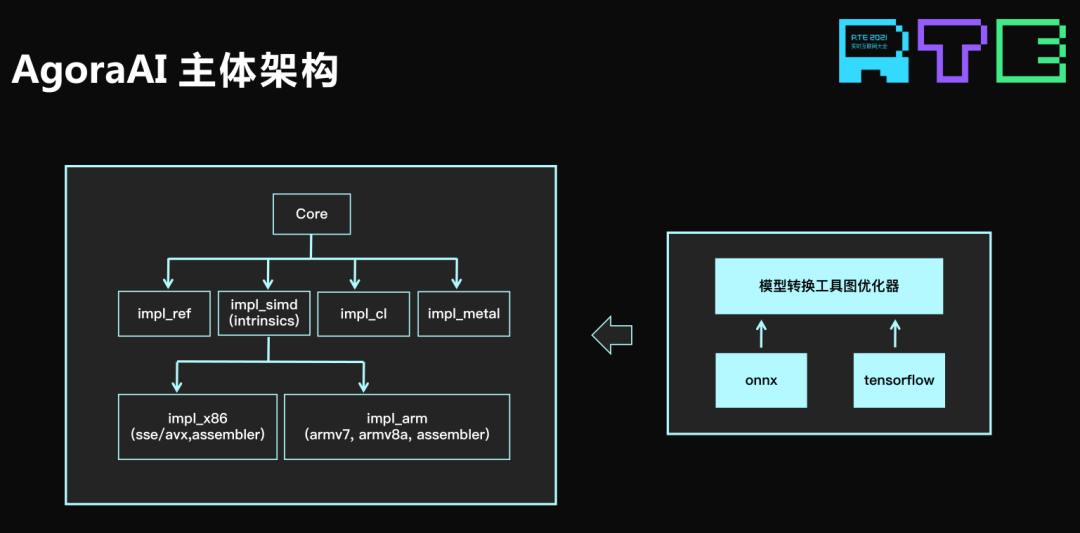

这是我们的主体架构，模型针对不同平台做了一些优化适配，我们内部有模型转化工具，处理完以后直接转换成代码，稍微做一些调整，基本上就可以集成到我们 SDK 里面去了。

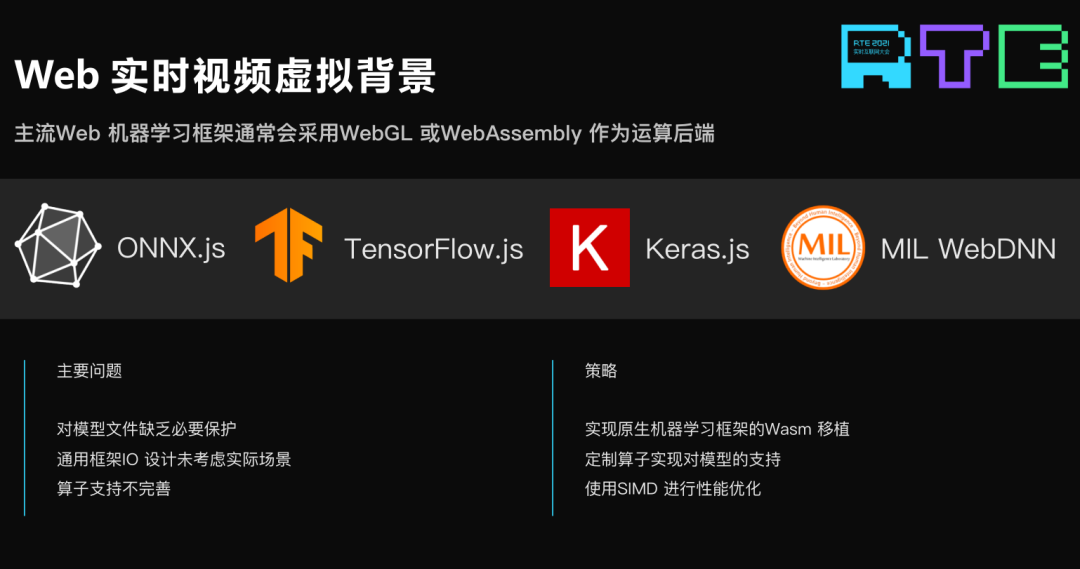

Web 上，虚拟背景目前可以跑在 Web 里面，主流 Web 机器学习框架有下面这几种，这边有一些主要的问题，也是和 native 像，对模型文件缺乏一定的保护，模型 ONNX 在里面，别人直接打开就可以看了，所以这点不是特别好。另外一个，通用的框架，并没有考虑到实际使用的场景，因为我们做算法的时候有一些特别的算子不支持，所以需要自己做一个原生机器学习框架移植，对一些算子也要做一些支持，再做一些优化，大概是这样。

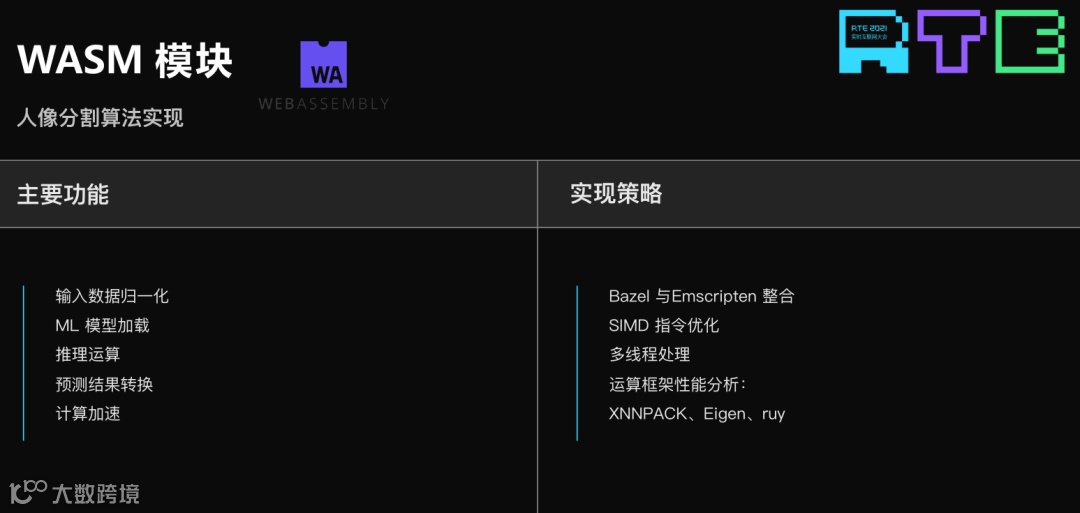

我们用来实现人像分割算法 WASM 模块，主要功能是对输入数据做归一化，模型加载、推理运算的事情，用到了图里右边的一些策略，其很多代码比如有一些是 C++ 的，需要工具转一下，包括并行指令优化处理。

最后我们对人像分割技术还可以往哪个方向去发展问题展开讨论，今年有一些比较好的文章，基于视频的算法我们做了一些调研，比目前基于图像做分割然后做后处理的效果会更好，它有一个好处，如果你是基于视频的分割算法，出来的模型结果本身就是稳定的，不需要处理了，甚至后处理运算量可以给模型提高精度。另外一种，虚拟背景经常有一个情况，你在一些比较背光或者暗的场景下，你抠下来再放到背景里看起来特别别扭，所以这也有一些论文和相关研究，做重光照，但是这块我们目前没有，后面可能往这个方向研究一下。
