船舶作为长期暴露于复杂海洋环境中的特殊载体，其防火安全与能源效率直接关系到人员生命与运营成本。在众多船舶保温材料中，岩棉凭借其卓越的防火性能、耐候性及环保特性，成为现代船舶建造的核心材料之一。
一、船用岩棉的定义与核心特性
1. 什么是船用岩棉？
船用岩棉是以玄武岩、辉绿岩等天然矿石为主要原料，经高温熔（1450℃以上）后，通过离心成纤工艺制成无机纤维，再添加环保粘结剂固化成型的高性能防火隔热材料。其纤维直径通常控制在3~7微米，密度范围80~150kg/m³，具备轻量化、高强度、耐腐蚀等特性，专为船舶严苛的海洋环境设计。
2. 核心性能指标
防火性能：熔点＞1000℃，耐火极限达A-60级（60分钟内背火面温升≤140℃），满足国际海事组织（IMO）SOLAS公约要求。
隔热性能：导热系数0.038～0.042W/(m·K),优于玻璃棉（0.045～0.055W/（m·K)。
耐候性：憎水率＞98%，吸水率＜1%，盐雾试验2000小时后强度保持率＞90%。
环保性：无石棉、无氟配方，燃烧烟雾毒性等级达IMO FTP Code Part 2标准。

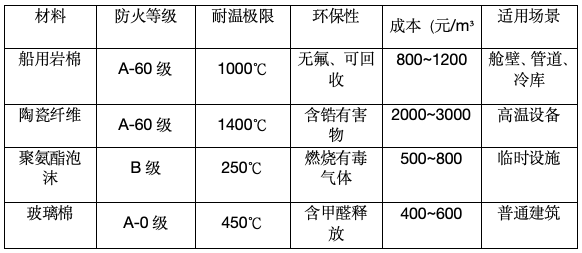

3. 船用岩棉与其他保温材料的对比：
数据来源：中国船舶工业协会《2023年船舶材料技术白皮书》
1.核心生产工艺流程
原料熔融：玄武岩、矿渣按7:3比例混合，在电弧炉中加热至1450℃形成熔融岩浆。
离心成纤：熔岩流经高速旋转离心机（转速≥5000rpm），形成直径3~7μm的纤维。
集棉成型：纤维经摆锤铺棉、加压定型，形成密度均匀的棉毡或板材。 4. 固化处理：喷涂酚醛树脂（含量≤5%）并高温固化，增强结构强度。
表面处理：硅油憎水涂层、铝箔贴面等功能性加工。
2. 国产化技术突破
纤维直径控制：江苏某企业通过优化离心机参数，将纤维直径标准差从1.2μm降至0.5μm，产品抗拉强度提升20%。
无甲醛粘结剂：采用木质素替代传统酚醛树脂，VOC排放降低50%，通过中国船级社认证。
智能化产线：AI视觉检测系统实时监控棉层均匀性，产品合格率从90%提升至99%。
三、船用岩棉的应用场景与工程实践
1. 防火分隔系统
舱壁与甲板：采用双层岩棉夹芯板（厚度50~100mm），通过金属龙骨固定。某型LNG船机舱使用A-60级岩棉板，耐火测试中背火面温度仅112℃（标准限值140℃）。
管道防火包覆：蒸汽管路采用预制岩棉管壳（耐温600℃），减少热损失并防止人员烫伤。
2. 能源效率提升
冷库保温：邮轮冷库使用120kg/m³高密度岩棉，导热系数低至0.036W/(m·K)，较传统材料节能30%。
居住舱室：复合岩棉吸音板（降噪系数NRC≥0.8）将舱内噪音降至45dB以下，提升舒适性。
3. 特殊场景创新应用
极地船舶：添加纳米气凝胶的改性岩棉（导热系数0.028W/(m·K)），耐受-50℃极寒环境。
军用舰艇：镀铝电磁屏蔽岩棉（衰减30dB电磁波），用于指挥舱与雷达室。
四、船用岩棉的技术标准与质量控制
1. 国际主流标准
IMO规范：SOLAS公约第II-2章要求防火材料通过IMO FTP Code Part 5测试（耐火、烟雾毒性、滴落物）。
欧盟标准：EN 13501-1（防火分级）、EN 14303（导热系数测试）。
美国海军标准：MIL-PRF-23648C规定岩棉抗压强度≥40kPa。
2. 中国技术标准
GB/T 25975-2010：建筑用岩棉国标，船用产品需额外满足盐雾、振动等海洋环境测试。
GB/T 3952-2020：船舶用岩棉制品行业标准，明确憎水率、纤维直径等技术参数。

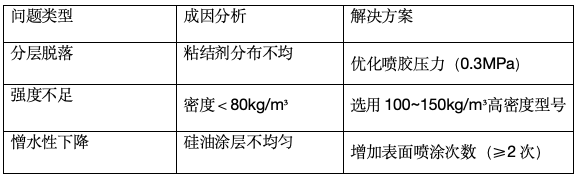

3.常见质量问题与解决方案
五、市场趋势与未来技术方向
1. 市场规模与竞争格局
全球市场：2023年船用岩棉市场规模达18亿美元，欧洲企业（ROCKWOOL、PAROC）占55%份额，中国企业占比提升至25%。
价格竞争：国产岩棉价格较进口产品低30%，但LNG船等高端市场仍依赖进口。
2. 技术升级路径
环保材料：生物基粘结剂（如木质素）替代酚醛树脂，减少VOC排放。
复合功能化：岩棉-气凝胶复合板（厚度减少40%）、岩棉-石墨烯涂层（耐温1200℃）。
智能制造：数字孪生技术优化熔炉能耗，单吨产品煤耗从180kg降至120kg。
3. 挑战与对策
标准壁垒：欧盟拟将岩棉纤维列为2类致癌物，需加速无尘岩棉研发（纤维逸散量＜0.1mg/m³）。
替代品冲击：气凝胶成本下降，岩棉需通过模块化预制（如“乐高”式保温系统）巩固性价比。
六、结论：从“基础材料”到“系统解决方案”
船用岩棉的进化史，映射出船舶工业对安全、环保与能效的极致追求。当前，中国企业在产能与成本控制上已跻身世界前列，但在高端应用（如深海水下保温）与国际标准制定上仍需突破。未来，随着绿色船舶与智能制造的推进，船用岩棉将突破单一材料角色，向集成防火、降噪、节能功能的系统解决方案转型，成为船舶安全航行的“全能守护者”。
