船舶电力推进系统作为现代船舶的核心技术之一，其性能直接关系到船舶的能效、安全与环保合规性。船用变频器作为电力推进系统的关键设备，需满足严苛的海洋环境适应性要求，并通过国际船级社的认证。本文结合英国船级社（LR）的技术规范要求，系统解析船用变频器的设计、应用与合规性管理。
一、船用变频器的技术特性与核心功能

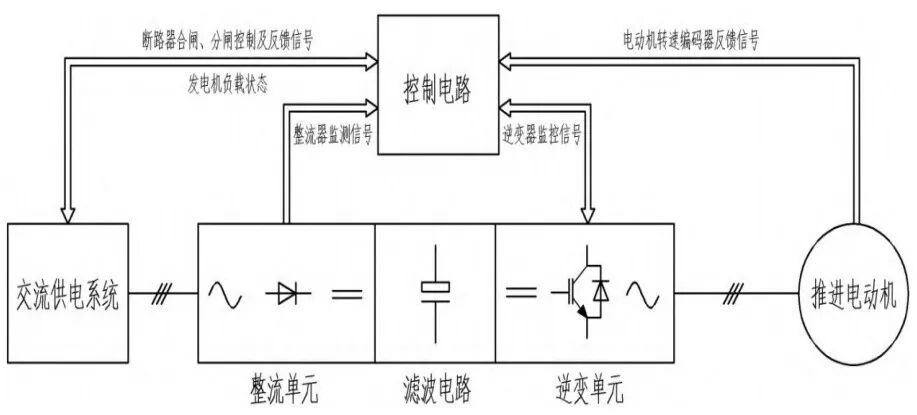

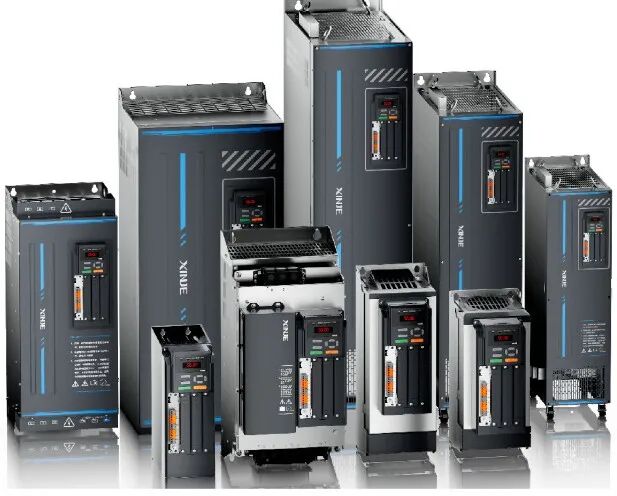

1. 船用变频器的分类与作用
船用变频器根据应用场景可分为以下两类：
推进变频器：用于驱动主推进电机，需满足高功率输出（可达6.4MW）及动态响应要求，例如ABB的BlueDrive系列变频器在潜水支持船中可驱动3MW电机，实现动力定位（DP3）功能。
辅助变频器：用于轴带发电、泵类设备等，需具备多任务处理能力，如新时达AS710M系列变频器可同时控制储能充放电、电网连接及推进器驱动。
2. 关键技术要求
环境适应性：
温度与湿度：工作温度范围-10℃~50℃，湿度≤90%，需配备密封机柜或液冷散热系统（如ACS880LC液冷变频器）以应对高温高湿环境。
抗振动与冲击：需通过IEC 60068-2-6振动测试，安装时采用防振胶垫，避免长期振动导致部件松动。
电气性能：
输入电压范围：通常为380v±15%（323V506V),需配备稳压功能（AVR)应对电网波动。
谐波抑制：输入侧加装AC电抗器或DC电抗器，将总谐波畸变率（THD）控制在10%以下。
防护等级：
舱外安装需IP56防护等级（防尘、防水），舱内可选IP20/IP21，但需配合高防护机柜使用。

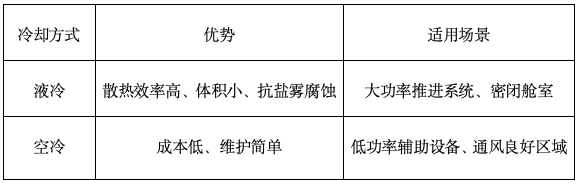

3. 冷却方式对比
二、英国船级社（LR）技术规范要求
英国船级社（LR）作为全球权威船舶认证机构，其规范涵盖设计、制造与测试全流程。以下是针对船用变频器的核心要求：
1. 设计与制造标准
电气安全：
符合BS IEC 60092-303:2023《船舶电气装置-电力变压器和电抗器》要求，额定电压≤36kV的变频器需通过绝缘强度测试（如3.5kV耐压试验）。
接地系统需采用镀锡铜缆，接地电阻≤0.1Ω，接地线长度尽量缩短以减少干扰。
电磁兼容性（EMC）：
满足EN 61800-3标准，传导干扰≤79dBμV（150kHz~30MHz），辐射干扰≤30dBμV/m（30MHz~1GHz）。
信号线与动力线需分层敷设，间距≥500mm，交叉时采用90°直角布局。 2. 环境与可靠性测试
盐雾试验：按ISO 9227标准，连续喷雾96小时后无腐蚀、绝缘电阻≥100MΩ。
湿热循环试验：温度40℃、湿度95%条件下循环240小时，功能无失效。 振动测试：模拟船舶航行工况（频率5~150Hz，加速度2g），持续2小时无结构性损伤。
3. 功能与性能验证
动态响应测试：推进变频器需在1秒内完成0~100%负载切换，转速控制精度≤±0.5%。
冗余设计：关键系统（如动力定位）需配置双路馈电功能，主电源故障时切换时间≤10ms。
能效认证：符合IMO的EEXI（现有船舶能效指数）要求，变频器效率≥97%（额定负载下）。
三、典型应用案例分析
1. 混合动力拖船的液冷变频器应用
ABB ACS880LC液冷变频器在某混合动力拖船中实现以下功能：
多任务集成：驱动推进电机、控制储能设备充放电、连接岸电系统，减少辅助发电机使用，日均节油1吨。
高防护设计：IP56防护等级，耐受盐雾与高温，故障率较空冷机型降低40%。
2. 直驱轴带发电系统的变频器创新
新时达AS710M系列变频器在江苏源上船舶的实船测试中表现：
无编码器控制：采用转子角度自适应算法，避免传感器故障风险，转速范围扩展至1.8倍。
并网冲击抑制：手动合闸冲击电流≤5A，减少电网波动对设备的损害。
四、合规性管理与未来趋势
1. 认证流程与文件要求
设计阶段：提交电气原理图、EMC测试报告、热仿真分析至LR审核。
制造阶段：关键部件（IGBT模块、电容）需提供原厂认证证明（如UL、CE），整机通过LR现场验货。
交付文件：包括操作手册、维护指南、备件清单（电解电容寿命5年，风扇寿命3年）。
2. 技术发展趋势
智能化：集成AI故障预测系统，通过实时监测电容漏电流、风扇转速等参数，提前预警设备老化。
绿色化：适配氢燃料电池与锂电池储能系统，支持零碳排放船舶（如IMO 2050目标）。
模块化设计：采用共直流母线架构，功率可扩展至6.4MW，减少备件种类与维护成本。
3. 挑战与对策
国产化替代：高端IGBT模块仍依赖进口（如英飞凌、三菱），需加强本土产业链协作。
标准更新：欧盟拟将变频器谐波限值收紧至THD≤8%，需升级滤波技术。
五、结论
船用变频器的技术发展始终围绕“高效、可靠、合规”三大核心。英国船级社的技术规范不仅为设备设计提供了明确指引，更通过动态认证机制推动行业技术进步。未来，随着智能化与绿色航运的深度融合，船用变频器将从单一驱动设备向综合能源管理终端演进，而中国企业在标准参与度与核心技术突破上的表现，将决定其全球市场竞争力。
