什么是变薄拉伸？

变薄拉伸也是在拉伸工艺中比较常见的工艺，变薄拉伸一般用来制造壁部与底部厚度不等而高度很大的工作，例如高压容器，高压锅等，或用于多层电容等的薄壁管状毛坯。

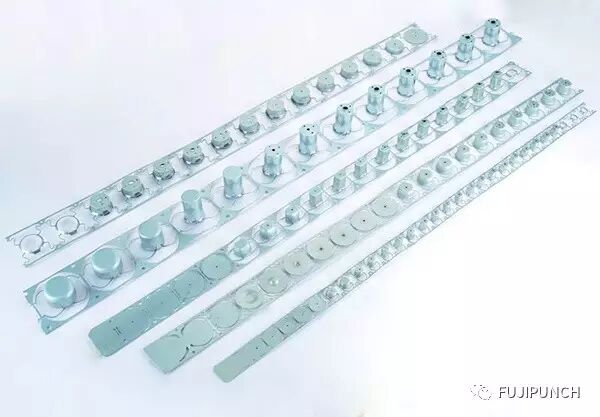

变薄拉伸的特点：

1.    凹、凸模之间的间隙小于毛坯的厚度，而毛坯的直壁部分在通过间隙时受压，产生显著的变薄现象，而使侧壁高度增加，故称变薄拉伸。

2.    变薄拉伸的工件质量高，壁厚比较均匀，壁厚偏差在±0.01mm以内，表面粗糙度Ra值在0.2um以下。并且由于两向受压，晶粒细密，提高了强度。

3.    没有起皱问题（与不变薄拉伸相比），不需要压边装置。

4.    变薄拉伸件的残余应力较大，有的甚至存放期间出现开裂的现象，采用低温回火就能消除这一现象。

变薄拉伸有两种方法：

1.    壁厚变薄，内径并不显著缩小------是比较常用的方法。

2.    壁厚变薄，内径也缩小-------变形和应力比较复杂，工件容易破裂，通常不采用。

常用于变薄拉伸的材料有：铜，无氧铜，磷青铜，铝，铝合金，低碳钢，不锈钢等。

  以上就是变薄拉伸的简单介绍，希望对您有所帮助。
