揭秘16种不容错通过的五金冲压拉伸加工方法【下篇】

相信看了前面8种的小伙伴都重新温故了一下关于五金冲压拉伸相关的知识，前面8种还有多少小伙伴记得呢？下面我们来温故一下：

1、圆筒拉伸加工；

2、椭圆拉伸加工；

3、矩形拉伸加工；

4、山形拉伸加工；

5、丘形拉伸加工；

6、带凸缘半球形拉伸加工；

7、法兰盘拉伸加工；

8、边缘拉伸加工

下面我们来介绍后面8种相关的五金冲压拉伸加工工艺。

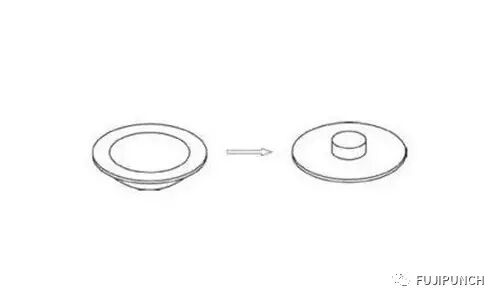

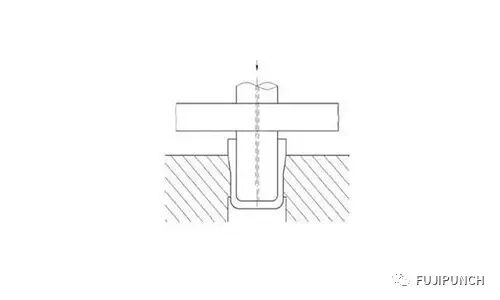

9、深度拉伸加工：

超过拉伸加工极限的拉伸加工产品，需要经过两次以上的多次拉伸方能完成。经过前工位深度方向拉伸加工的产品，在深度方向进行再拉伸加工。宽凸缘拉伸件，第一次拉伸时就拉伸成所要求的凸缘直径，在其后再拉伸时，凸缘直径保持不变。

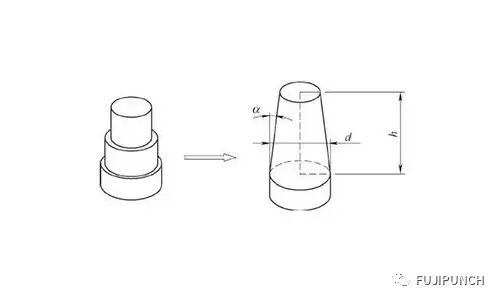

10、锥形拉伸加工：

h/d>0.8、α=10°～30°的深锥形件，由于深度较大，坯料的变形程度较大，仅靠坯料与凸模接触的局部面积传递成形力，极易引起坯料局部过度变薄乃至破裂，需要经过多次过渡逐渐成形。阶梯拉伸法是首先将坯料拉伸成阶梯形过渡件，其阶梯外形与锥形部的内形相切，最后胀形成锥形。阶梯过渡件的拉伸次数、工艺等与阶梯圆筒件的拉伸相同。

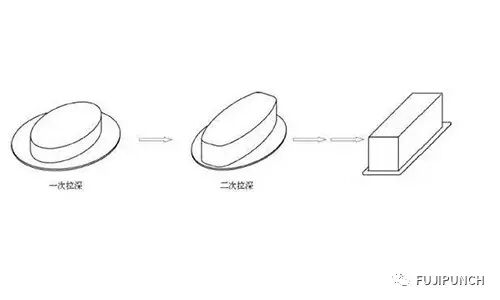

11、矩形再拉伸加工：

多次拉伸成形的高矩形件，其变形不仅与深圆筒形件的拉伸不同，与低盒形件的变形也有很大差别。图1-46为多工位自动搬送压力机进行高矩形盒件加工时，多次拉伸过程中制件外形、尺寸伴随拉伸高度的变化。

12、曲面成形加工：

曲面拉伸成形，使金属平板坯料外法兰部分缩小，内法兰部分伸长，成为非直壁非平底的曲面形状的空心产品的冲压成形方法。

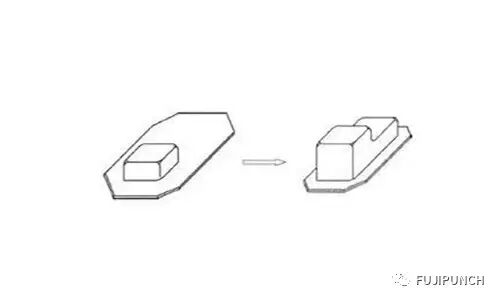

13、台阶拉伸加工：

将左侧初拉伸产品进行再拉伸加工，成形为右侧的台阶形底部。深度较深的部分在拉伸成形的初期就产生变形，深度较浅的部分在拉伸的后期产生变形。在台阶变化部分的侧壁易诱发切应力产生变形。

14、反向拉伸加工：

将前工序拉伸加工的工件，进行反向拉伸，是再拉伸的一种。反向拉伸法可增加径向拉应力，对于防止起皱可收到较好效果。也有可能提高再拉伸的拉伸系数。

15、变薄拉伸加工：

与普通拉伸不同，变薄拉伸主要是在拉伸过程中改变拉伸件筒壁的厚度。凸凹模之间的间隙小于毛坯厚度，毛坯直壁部分在通过间隙时，处于较大的均匀压应力之下，拉伸过程中壁厚变薄的同时，消除容器壁厚偏差，增加容器表面的光滑度，提高精度和强度。

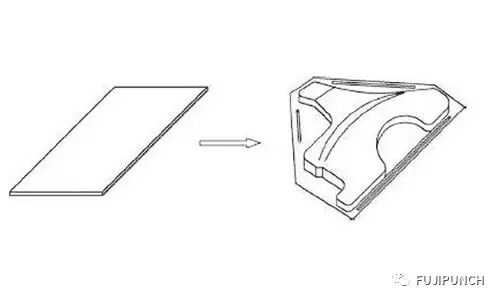

16、面板拉伸加工：

面板产品是板材冲压件，表面形状复杂。在拉伸工序中，毛坯变形复杂，其成形性质已非简单的拉伸成形，而是拉深与胀形同时存在的复合成形。

终于把16种工艺全部介绍完了，如果你想了解更多的关于五金冲压拉伸方面是知识请多多关注我们吧！
