揭秘16种不容错通过的五金冲压拉伸加工方法【上篇】

上篇我们讲到五金冲压拉伸加工方法，下面我们来具体介绍一下使用冲压设备进行五金冲压拉伸加工时的16种类型，由于信息量太大，小编分为上下两篇，希望大家能够多多指教。

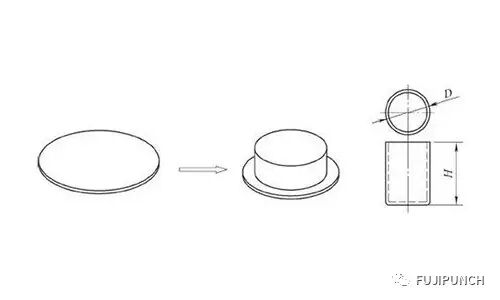

1、圆筒拉伸工：

带凸缘（法兰）圆筒产品的拉伸。法兰与底部均为平面形状，圆筒侧壁为轴对称，在同一圆周上变形均匀分布，法兰上毛坯产生拉深变形。

2、椭圆拉伸加工：

法兰上毛坯的变形为拉伸变形，但变形量与变形比沿轮廓形状相应变化。曲率越大的部分，毛坯的塑性变形量就越大；反之，曲率越小的部分，毛坯的塑性变形越小。

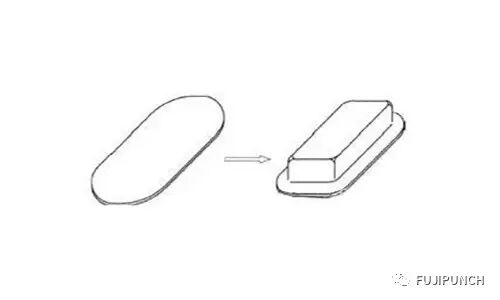

3、矩形拉伸加工：

一次拉伸成形的低矩形件。拉伸时，凸缘变形区圆角处的拉伸阻力大于直边处的拉伸阻力，圆角处的变形程度大于直边处的变形程度。

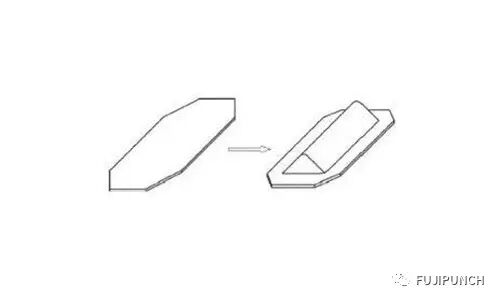

4、山形拉伸加工：

冲压件的侧壁为斜面时，侧壁在冲压过程中是悬空的，不贴模，直到成形结束时才贴模。成形时侧壁的不同部位变形特点不完全相同。

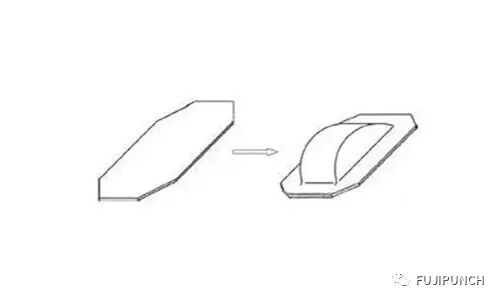

5、丘形拉伸加工：

丘形盖板件在成形过程中的坯件变形不是简单的拉伸变形，而是拉伸和胀形变形同时存在的复合成形。压料面上坯件的变形为拉伸变形（径向为拉应力，切向为压应力），而轮廓内部（特别是中心区域）坯件的变形为胀形变形（径向和切向均为拉应力）。

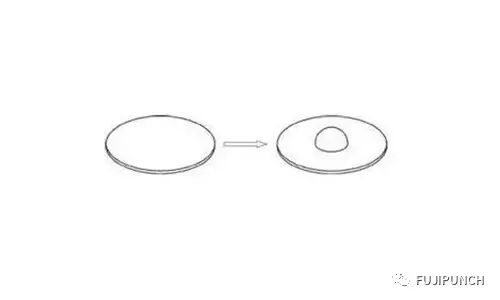

6、带凸缘半球形拉伸加工：

球形件拉伸时，毛坯与凸模的球形顶部局部接触，其余大部分处于悬空的不受约束的自由状态。因此，此类球面零件拉伸的主要工艺问题在于局部接触部分的严重变薄，或曲面部分的失稳起皱。

7、法兰盘拉伸加工：

将拉伸产品的法兰盘部分进行浅拉伸的加工。其应力应变情况类似于压缩翻边。由于切向受压应力，容易起皱，故成形极限主要受压缩起皱的限制。

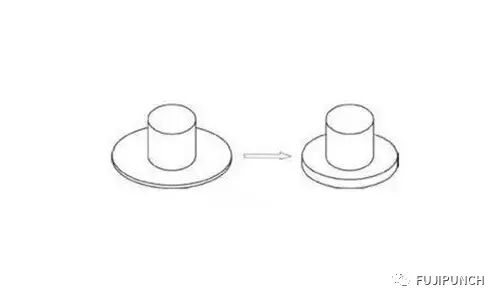

8、边缘拉伸加工：

对前工序拉伸产品的凸缘部进行角形再拉伸加工，此种加工要求材料具有良好的塑性。

前面8种五金冲压拉伸加工方法介绍完啦，明天会接着给大家介绍后面8种，希望大家多多关注哦！
