模具设计之侧冲孔毛边方向朝外----怎么冲？

五金拉伸产品经常会涉及到侧冲孔制作，其中大部分侧冲孔毛边方向要求向拉伸壁内侧或未做要求（如图一），此类型侧冲相信拉伸模具设计同行们经常碰到，其模具结构及运动原理相对简单，在此不做过多涉及。

但是，侧冲孔要求毛边方向朝外，怎么冲呢？

其模具结构及运动原理又是怎样的呢？

在此，将我司之前模具设计中运用的工艺，在结构及运动原理上与大家分享一下，希望有兴趣的同行能够一起沟通、交流。

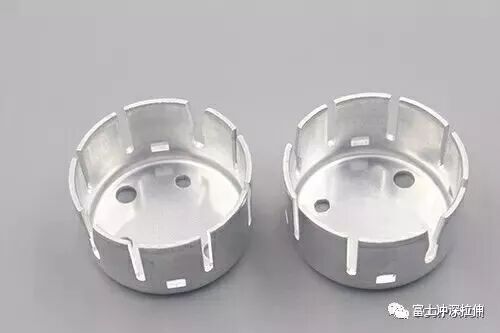

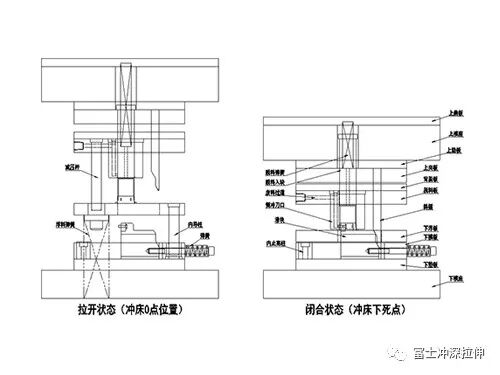

此款产品为汽车电机壳，采用的整体模具工艺为向上连续拉伸，其侧冲孔毛刺方向要求朝拉伸壁外侧，下图图示二为我司所采用的侧冲工艺总装图。

其具体工艺原理如下：

一、冲床由0点位置下行至图示二中拉开状态，此为第一阶段运动；

二、第一阶段运动结束时，减压杆与下浮板中十字销接触。此时，冲床滑块、上模整体、下浮板一起向下运动，直到下浮板底面与内止高柱上表面接触，此时拉伸壳已经套入下模滑块中，第二阶段运动结束；

三、冲床继续下行，拉伸壳开始进入侧冲刀口内，直到第三阶段运动结束，拉伸壳完全进入侧冲刀口内部，即侧冲刀口底面与料带上表面接触。在此需要特别指出，在整个第三阶段运动中，侧冲下模滑块最好保持静止状态（下模滑块也可运动，但时间差一定要计算好，否则会铲刀）。

四、在冲床滑块压力作用下，脱料板开始走行程，此时斜插斜度与下模滑块斜度接触，开始侧冲动作。直到脱料板行程走完、冲床下行至180°点位，第四阶段运动结束。在此阶段中，侧冲所产生的废料是向上排出的。

五、冲床滑块、模具向上回程至0点位置，此为第五阶段运动。

以上即为我司在连续模向上拉伸中，所采用侧冲工艺（毛刺方向朝拉伸壁外侧）中的一例，在后续文章中还会有更多拉伸模具设计技巧的分享，请有兴趣的同行持续关注、多多交流，谢谢！
