简介
◇
◆ 精度高、闭环带宽高、抗振动能力强、刚性好、可以实现全国产化。
◆ 可以作为 ATP 系统、光闭环系统、自适应光学系统、动态稳像系统的核心运动器件。

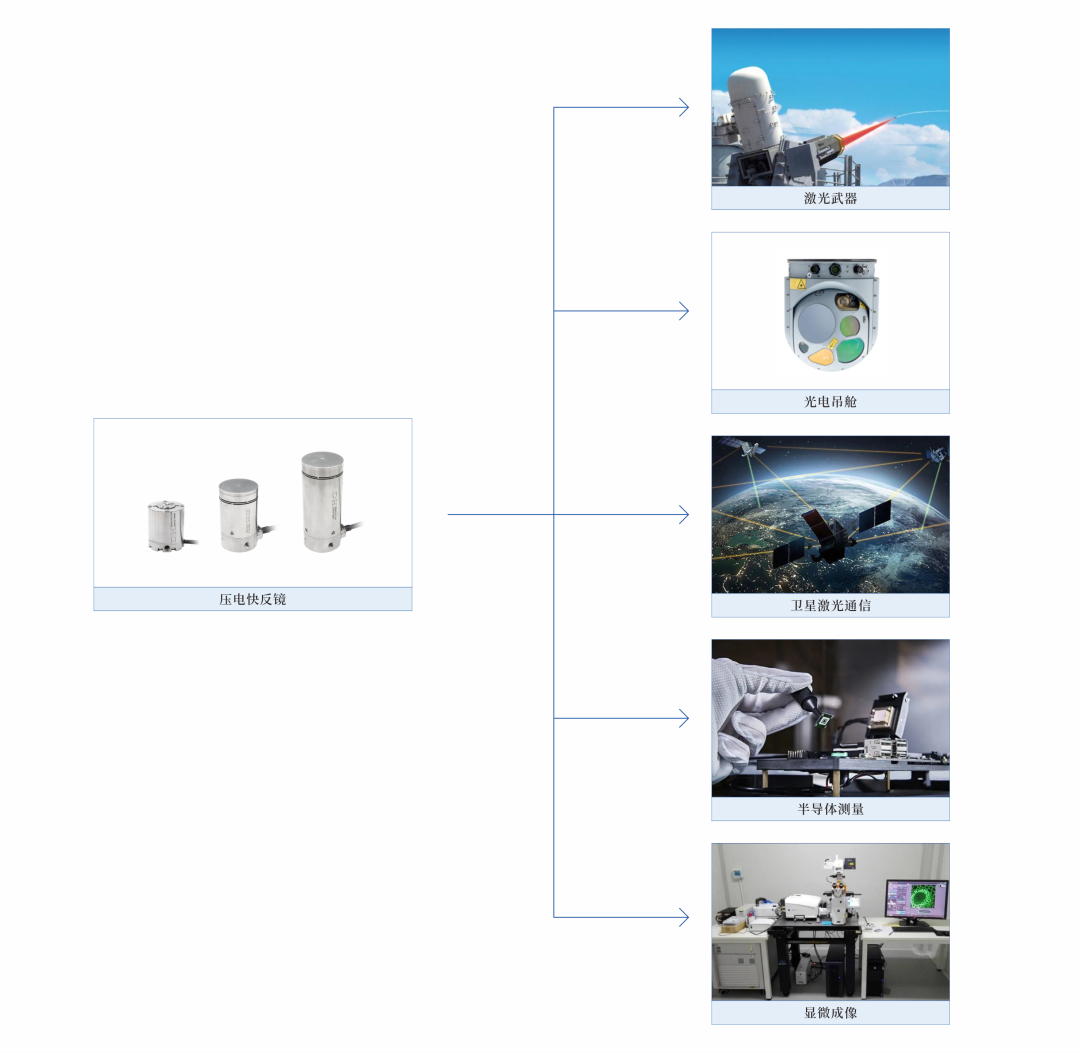

◆ 大量应用于激光武器、光电吊舱、卫星激光通信、半导体测量、显微成像等领域。
02
压电快反镜简介
◇
此类产品特点：精度高、闭环带宽高、抗振动能力强、刚性好、可以实现全国产化
配套的驱动控制器型号：
AMP-5070.28V.SGS.DINT
AMP-5200.28V.SGS.DINT

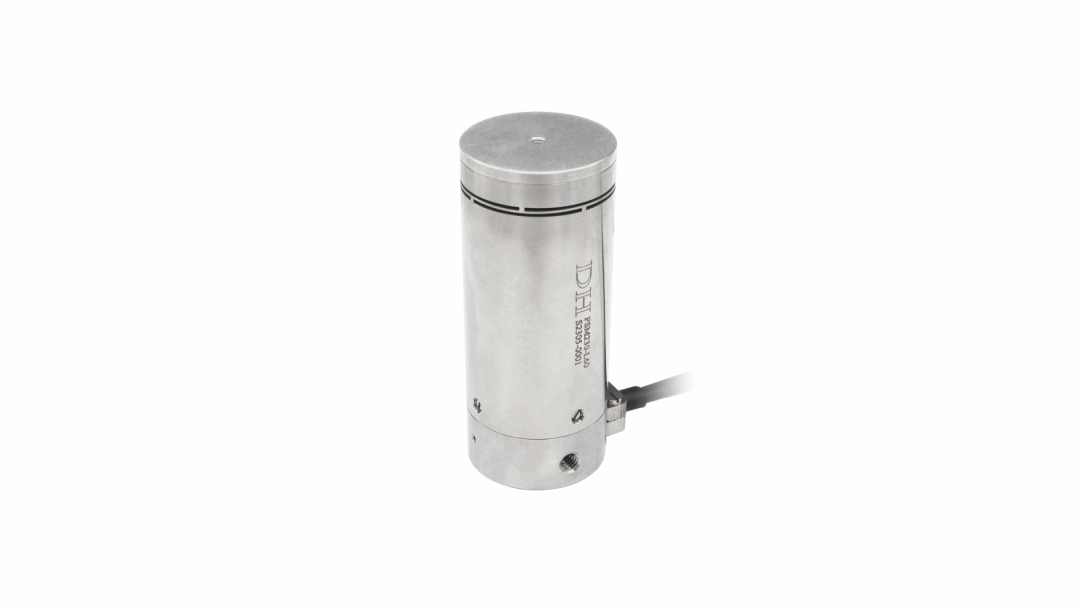

① 压电快反镜 FSM-230.02.150.SGS
◆ 外观
◆ 技术参数
|
型号 |
FSM-230.02.150.SGS |
|
适配镜面尺寸 |
20mm~35mm |
|
镜面运动最大角度 |
±1.5mrad |
|
偏转轴 |
2 轴 |
|
执行器 |
压电陶瓷 |
|
内置传感器 |
应变传感器 |
|
闭环轴角度分辨率 |
0.05μrad① |
|
开环轴角度分辨率 |
0.02μrad |
|
重复定位精度 |
1μrad |
|
空载谐振频率(θx' θy) |
2.4k（±20%） |
|
线性度 |
0.05%F.S |
|
静电电容 |
3μF/轴±20% |
|
转角中心到镜 面安装面距离 |
6.3mm |
|
外形尺寸 |
Φ25×42mm |
|
质量 |
95g（不含镜片） |
|
适配控制器型号 |
AMP-5070.28V.SGS.DINT AMP-5200.28V.SGS.DINT |
注：①标注的指标为使用16位控制器测试指标

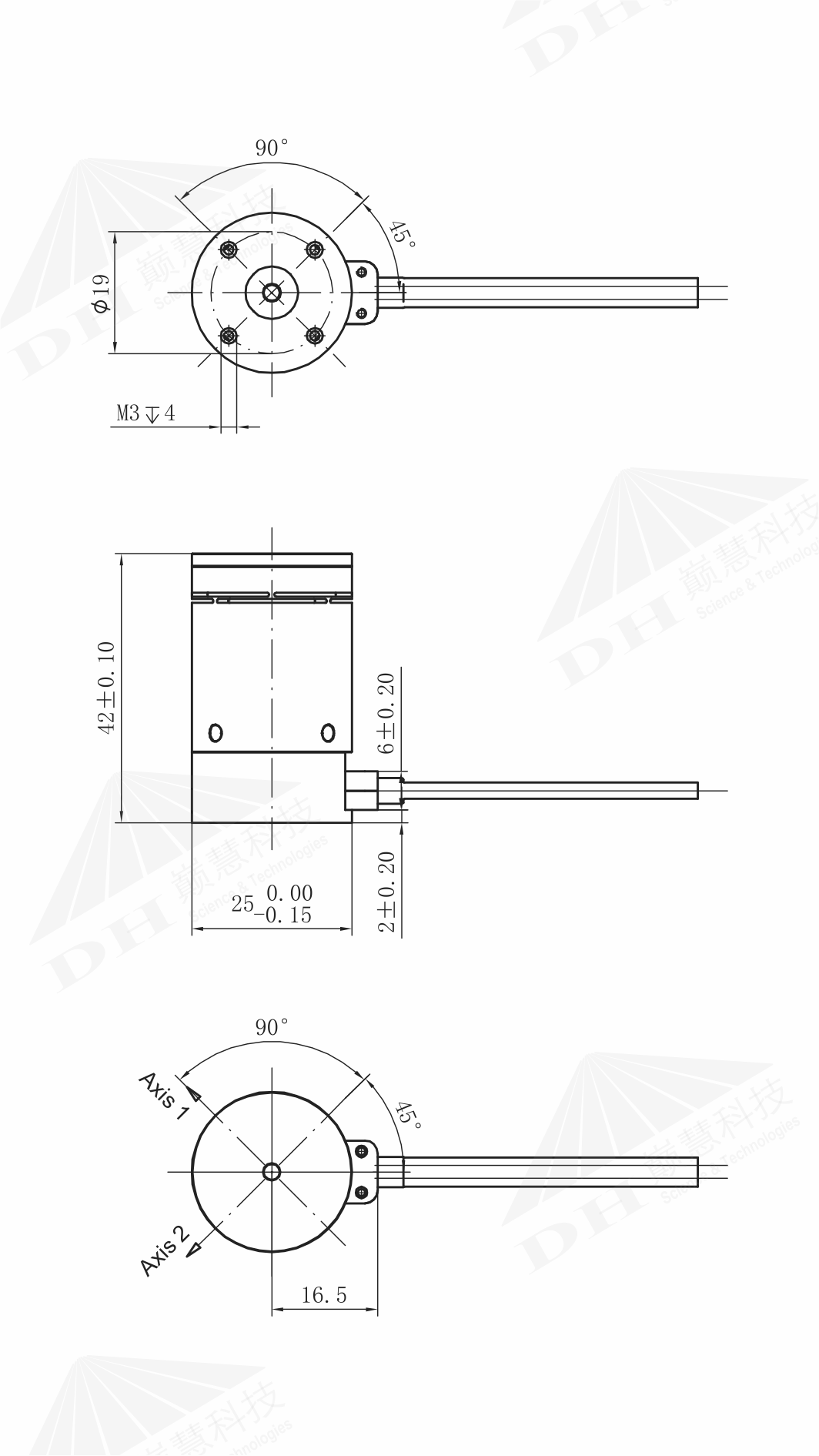

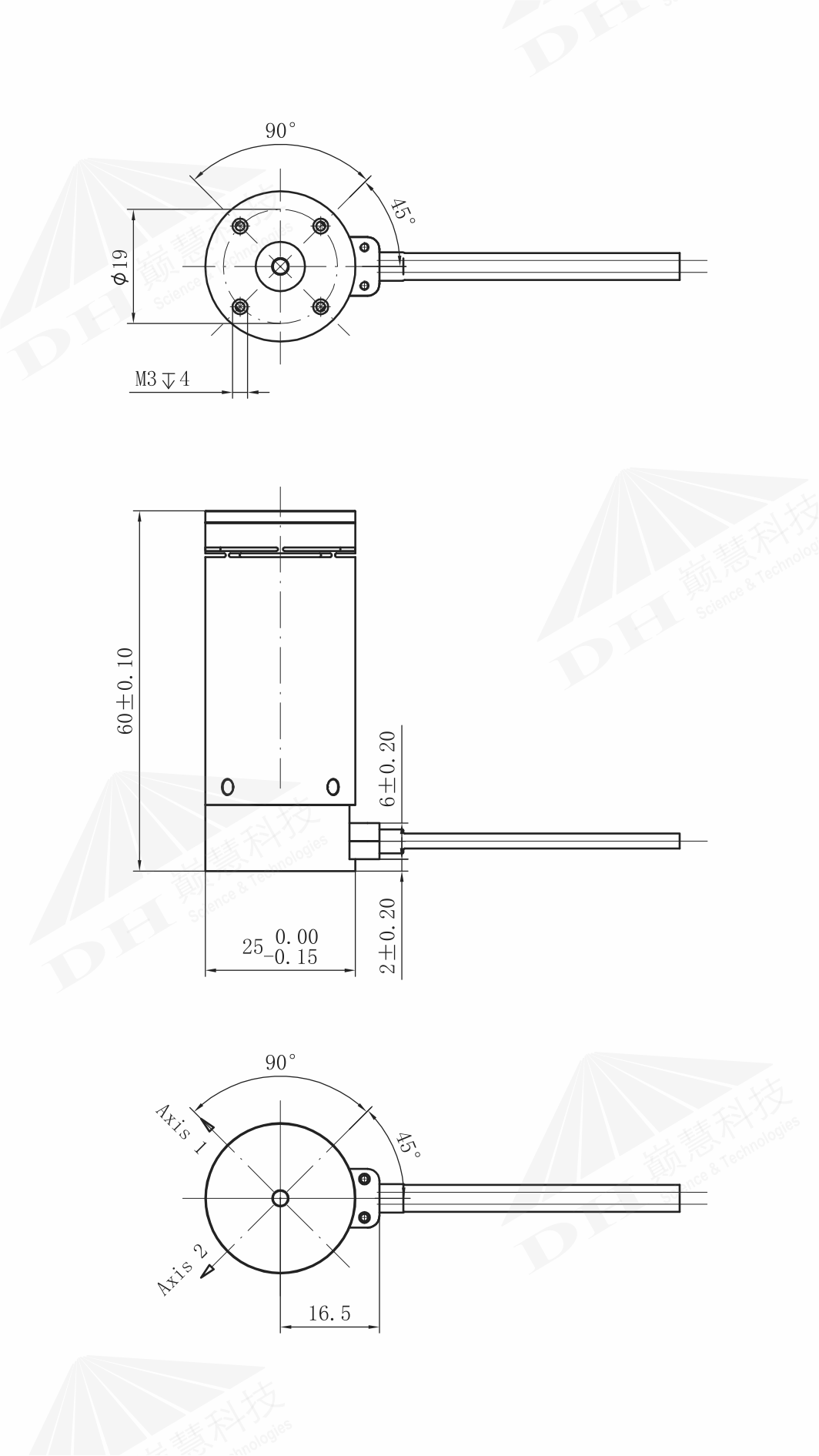

◆ 尺寸图
② 压电快反镜 FSM-230.02.300.SGS
◆ 外观
◆ 技术参数
|
型号 |
FSM-230.02.300.SGS |
|
适配镜面尺寸 |
20mm~35mm |
|
镜面运动最大角度 |
±3mrad |
|
偏转轴 |
2 轴 |
|
执行器 |
压电陶瓷 |
|
内置传感器 |
应变传感器 |
|
闭环轴角度分辨率 |
0.1μrad① |
|
开环轴角度分辨率 |
0.05μrad |
|
重复定位精度 |
2μrad |
|
空载谐振频率(θx' θy) |
2.0k（±20%） |
|
线性度 |
0.1%F.S |
|
静电电容 |
6μF/轴±20% |
|
转角中心到镜 面安装面距离 |
6.3mm |
|
外形尺寸 |
Φ25×60mm |
|
质量 |
130g（不含镜片） |
|
适配控制器型号 |
AMP-5070.28V.SGS.DINT AMP-5200.28V.SGS.DINT |
注：①标注的指标为使用16位控制器测试指标
◆ 尺寸图

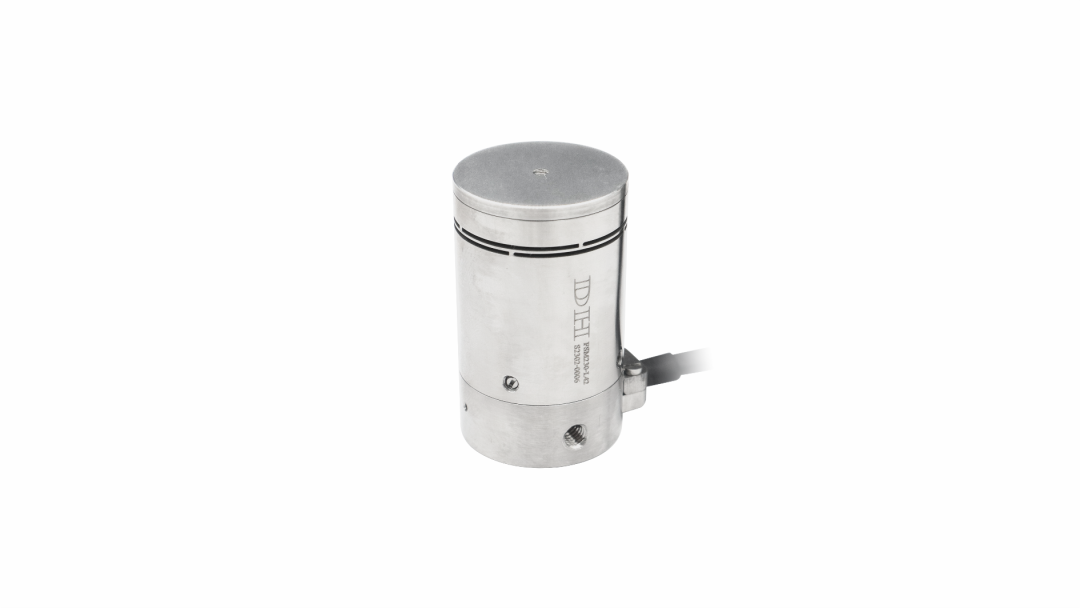

③ 压电快反镜 FSM-230.02.200.SGS
◆ 外观
◆ 技术参数
|
型号 |
FSM-230.02.200.SGS |
|
适配镜面尺寸 |
20mm~35mm |
|
镜面运动最大角度 |
±2mrad |
|
偏转轴 |
2 轴 |
|
执行器 |
压电陶瓷 |
|
内置传感器 |
应变传感器 |
|
闭环轴角度分辨率 |
0.1μrad① |
|
开环轴角度分辨率 |
0.025μrad |
|
重复定位精度 |
1.5μrad |
|
空载谐振频率(θx' θy) |
12k（±20%） |
|
线性度 |
0.2%F.S |
|
静电电容 |
0.96μF/轴±20% |
|
转角中心到镜 面安装面距离 |
5.5mm |
|
外形尺寸 |
Φ25×30mm |
|
质量 |
65g（不含镜片） |
|
适配控制器型号 |
AMP-5070.28V.SGS.DINT AMP-5200.28V.SGS.DINT |
注：①标注的指标为使用16位控制器测试指标

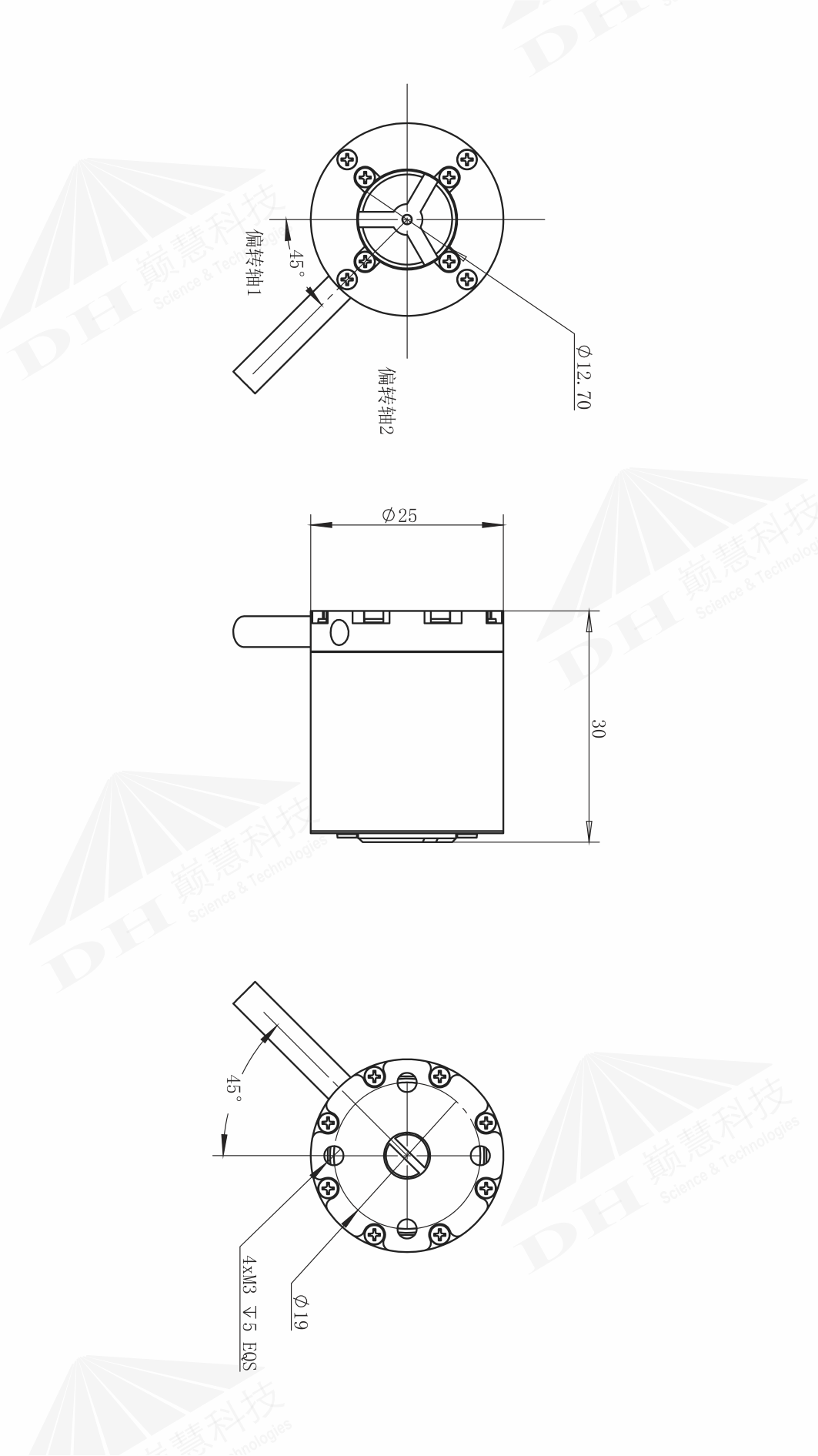

◆ 尺寸图
④ 驱动控制器AMP-5070.28V.CAP.DINT

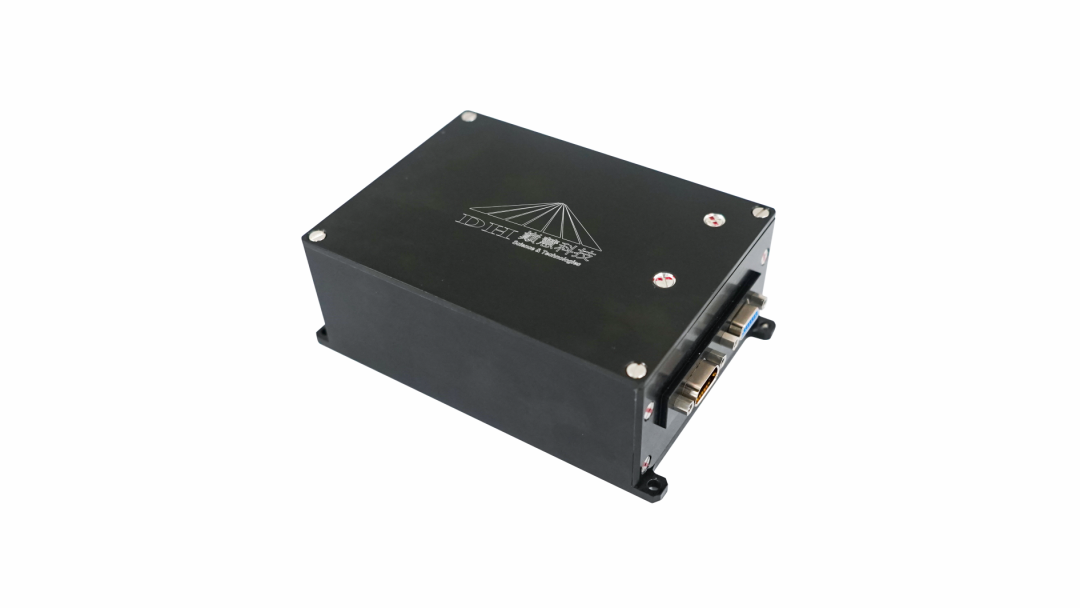

◆ 外观
◆ 技术参数
|
型号 |
AMP-5070.28V.CAP.DINT |
|
传感器解调形式 |
电容 |
|
外置传感器接口 |
数字接口（DINT） |
|
供电电压 |
28 VDC |
|
ADC |
16位 |
|
DAC |
16位 |
|
通信接口 |
Rs422 |
|
通讯波特率 |
921600bps，115200bps，1Mbps |
|
静态功耗 |
10W |
|
驱动功率 |
70W |
|
驱动通道数 |
3路 |
|
外形尺寸 |
115mm*75mm*41mm |
|
对外接口型号 |
J30J-15ZK |
|
重量 |
400g |
|
驱动输出电压 |
0V~+120V，±5% |
|
主控芯片 |
FPGA |

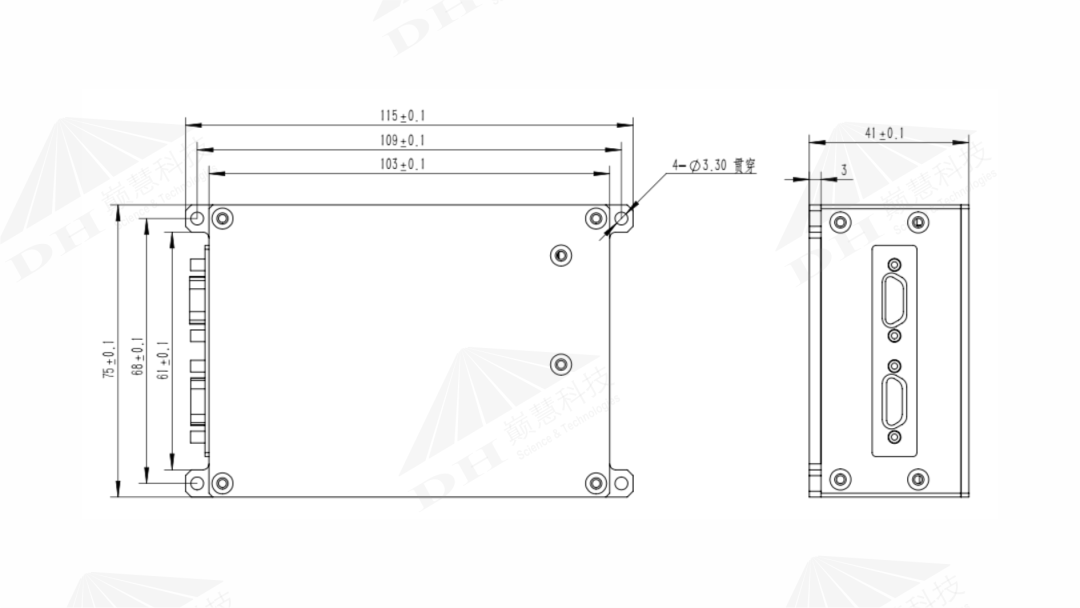

◆ 尺寸图
⑤ 驱动控制器AMP-5200.28V.CAP.DINT

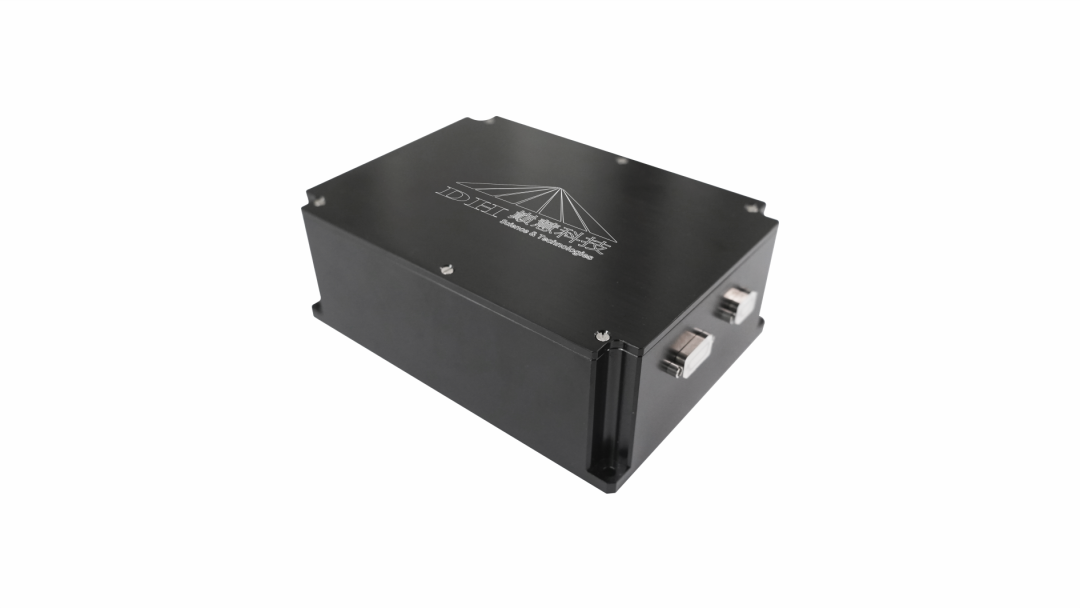

◆ 外观
◆ 技术参数
|
型号 |
AMP-5200.28V.CAP.DINT |
|
传感器解调形式 |
电容 |
|
外置传感器接口 |
数字接口（DINT） |
|
供电电压 |
28 VDC |
|
ADC |
16位 |
|
DAC |
16位 |
|
通信接口 |
Rs422 |
|
通讯波特率 |
921600bps，115200bps，1Mbps |
|
静态功耗 |
10W |
|
驱动功率 |
200W |
|
驱动通道数 |
3路 |
|
外形尺寸 |
138mm*100mm*45mm |
|
对外接口型号 |
J30J-15ZK |
|
重量 |
800g |
|
驱动输出电压 |
0V~+120V，±5% |
|
主控芯片 |
FPGA |

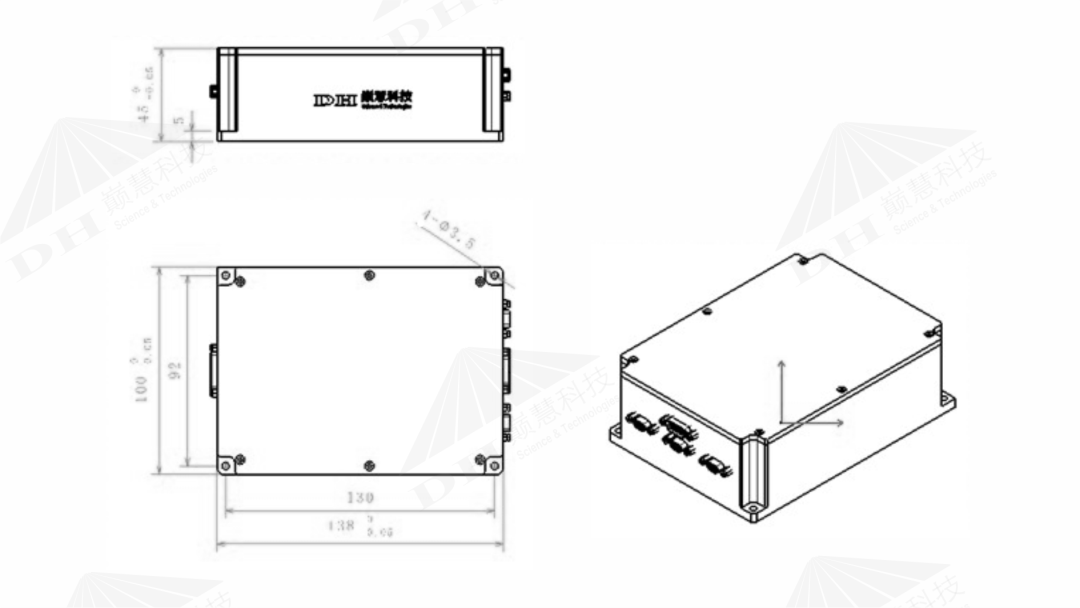

◆ 尺寸图
