音圈快反镜FSM-720.02系列产品

巅慧科技

2025-05-30

导读：# 音圈快反镜 #音圈 # 重庆巅慧科技有限公司 # DH # 巅慧产品简介

简介

◇

◆ 音圈快反镜是一种采用‌音圈电机驱动的快速反射镜，主要用于高精度光学扫描跟踪系统。‌ 音圈快反镜由支撑基座、内外框架、反射镜片、音圈电机执行器、柔性铰链及测角传感器组成。

◆ 音圈电机是一种特殊形式的直接驱动电机，能在均匀气隙磁场中放入一圆筒状绕组，绕组通电产生电磁力带动负载作直线往复运动。改变电流的强弱和极性，可以改变电磁力的大小和方向。因此，音圈电机的运动形式可以为直线或旋转。

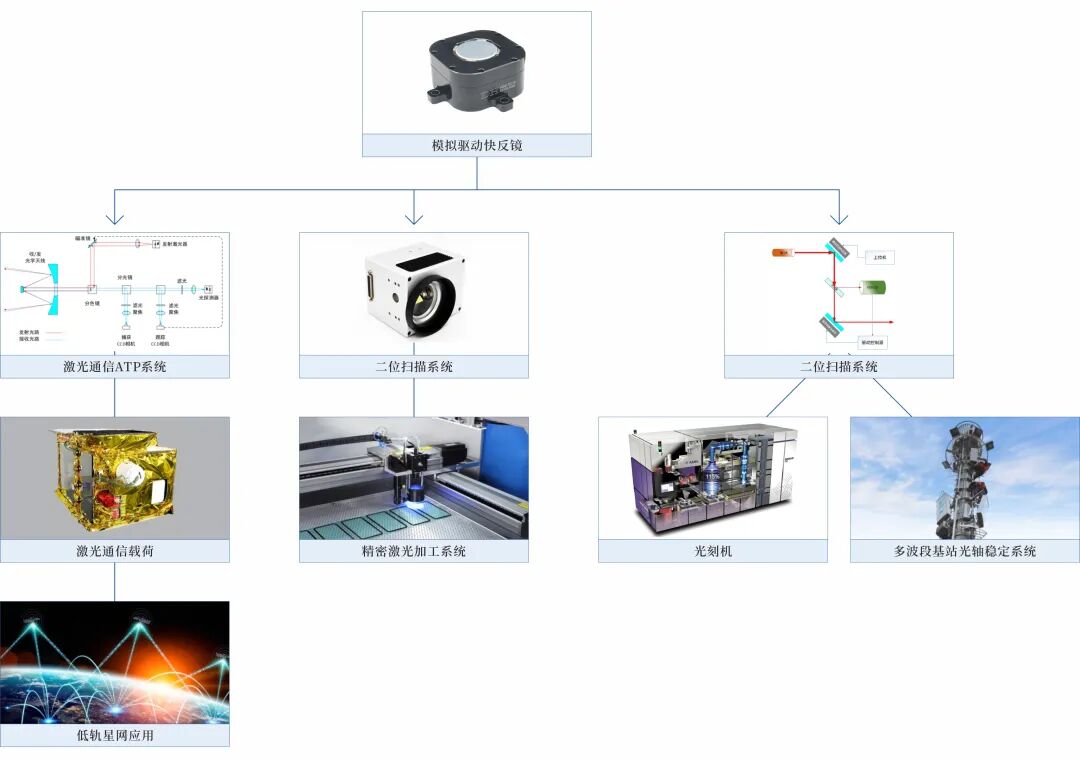

◆ 音圈快反镜被广泛运用于‌激光通信、‌光束对准、‌自适应光学、‌超分辨率成像、‌光学稳像、‌图像运动补偿、精密的‌激光加工等领域。在国防领域的系统中，大多采用‌音圈马达驱动的快反镜。‌

◆ 音圈快反镜具有大行程、承载能力强、对振动、冲击等工作环境具有较强的适应性等优点。

小口径音圈快反镜简介

◇

此类产品特点：集成光电传感器、采用模拟驱动控制器

配套的驱动控制器型号：

模拟控制器AMP-7050.15V.OPT.AINT

数字控制器AMP-7150.28V.OPT.DINT

① 音圈快反镜（卧式法兰）

FSM-720.02.015.OPT.A.CIR

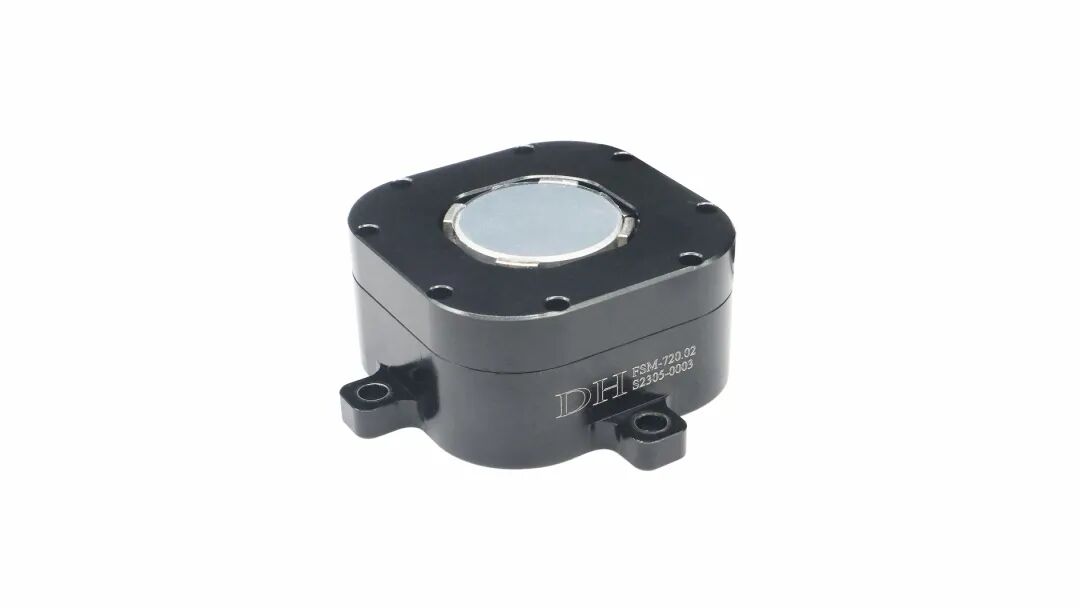

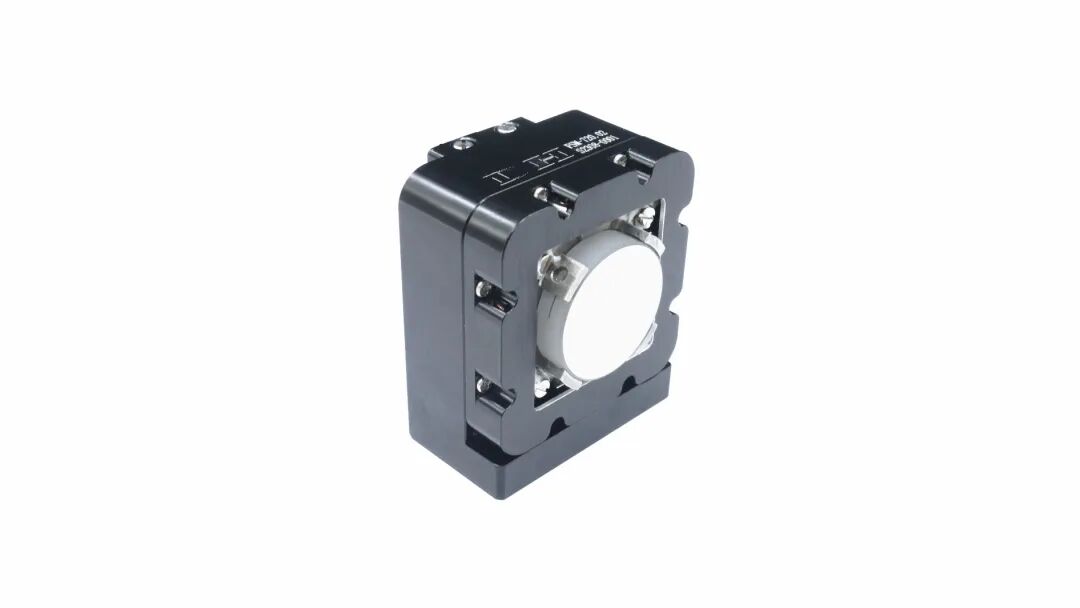

◆ 外观

◆ 技术参数

型号	FSM-720.02.015.OPT.A.CIR
镜⾯尺⼨	20mm（20~35mm可定制）
通光孔径	20~35mm
镜⾯材料	融石英，单晶硅
镜⾯偏摆⻆度(机械)	±1.5°
安装方式	卧式法兰4*M3
产品等级	A
运动轴数	2轴
执⾏器	⾳圈
内置传感器	光电传感器
⻆度分辨率	1 μrad
重复定位精度	2 μrad
带宽	1kHz@125μrad
线性度	0.02%
外形尺⼨	54mm×54mm×20 mm
质量	≤80g（不含镜片）
适配控制器名称及型号	模拟控制器 AMP-7050.15V.OPT.AINT 数字控制器 AMP-7150.28V.OPT.DINT

◆ 尺寸图

② 音圈快反镜（立式法兰）

FSM-720.02.008.OPT.L.A.CIR

◆ 外观

◆ 技术参数

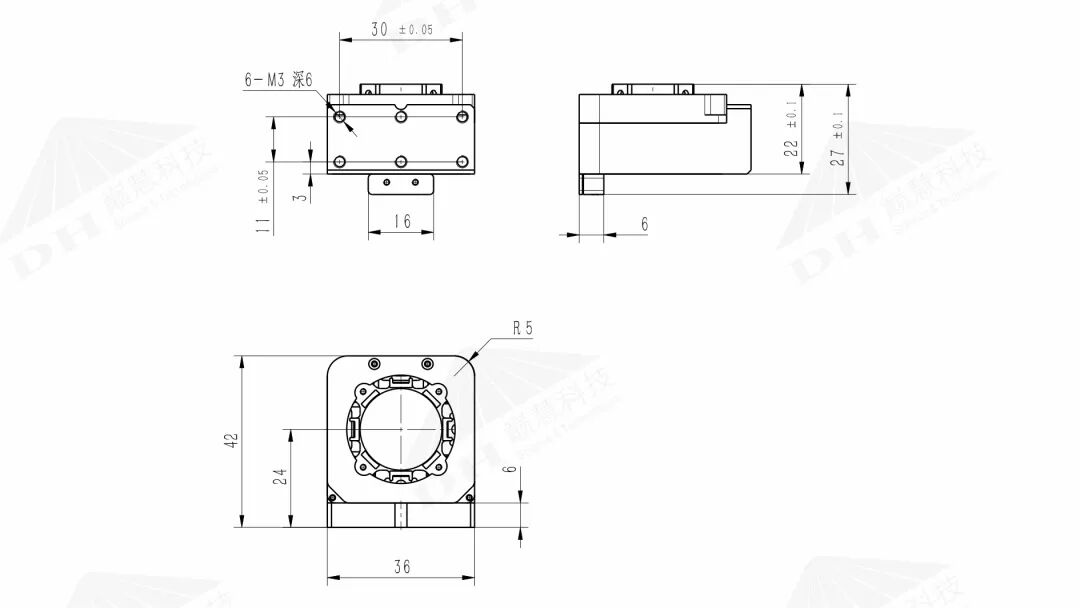

◆ 尺寸图

③ 驱动控制器 AMP-7150.28V.CAP.DINT

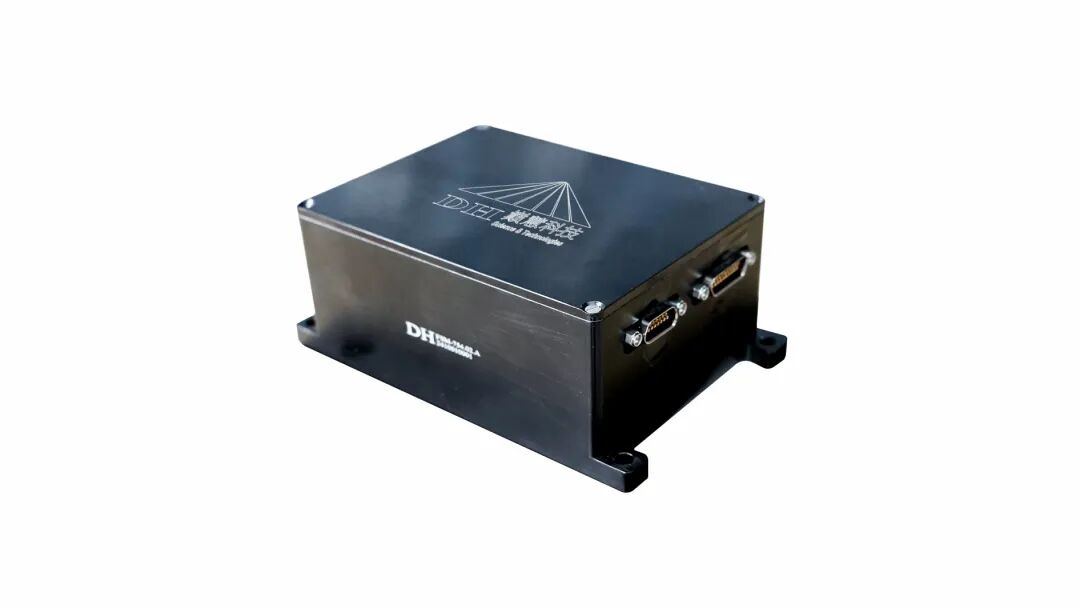

◆ 外观

◆ 技术参数

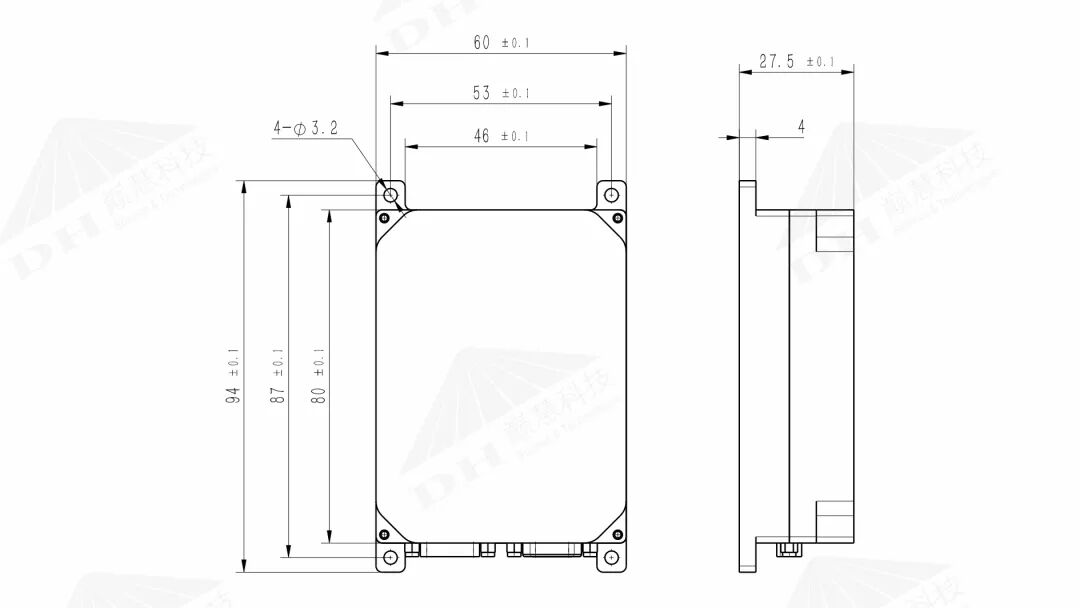

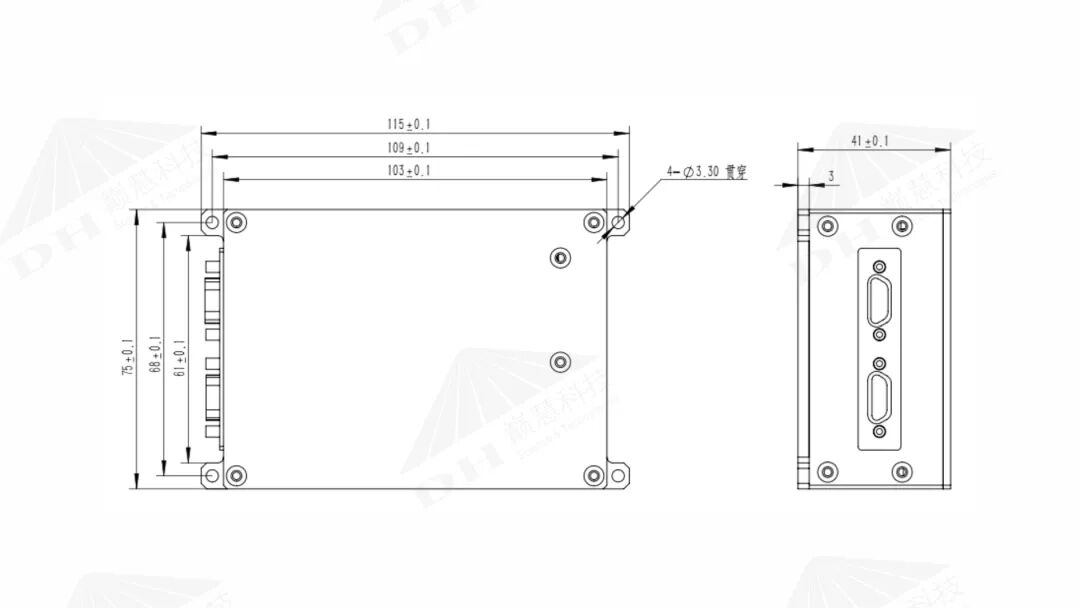

◆ 尺寸图

④ 驱动控制器 AMP-7050.15V.OPT.AINT

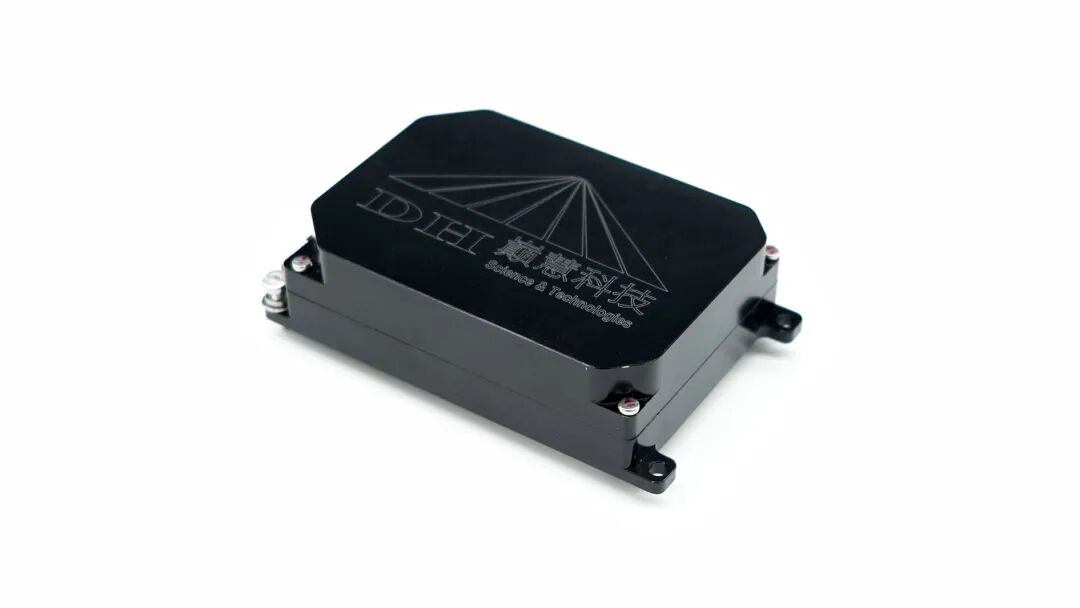

◆ 外观

◆ 技术参数
