引言：
如果说快反镜的电学参数是它的“基本功”，那么光学参数和驱动控制器参数就是它的“高级技能”。这些参数决定了快反镜在复杂场景中的表现，比如能否在高功率激光下稳定工作，能否在高速动态环境中精准响应，甚至能否在长时间运行中保持低能耗。
今天，我们将带您深入快反镜的“高级技能库”，全面分析光学参数（工作波段、反射率、面型、抗损伤阈值）及驱动控制器参数（通讯波特率、静态功耗、驱动功率）的作用及实现方式，手把手教您如何挑选一款真正适合高端应用的快反镜！
THE FIRS POINT
光学参数：快反镜的“视觉能力”
⑴ 工作波段：快反镜的“视力范围”
① “是什么？”
工作波段是指快反镜能够有效工作的光波长范围，通常以纳米（nm）为单位。比如，紫外波段（190-400nm）、可见光波段（400-700nm）、红外波段（700nm-1mm）等。
② “为什么重要？”
不同的应用场景需要不同的工作波段。比如，激光通信常用近红外波段（1550nm），半导体制造及检测常用紫外乃至极紫外波段（193nm-365nm），成像与探测涵盖了从可见光到红外波段的范围，而天文观测可能需要更宽的光谱范围（400nm-700nm，700nm-1000nm），工作波段之于反射镜片相当于“近视度数”，反射镜片往往是围绕工作波段来设计的。
③ “怎么挑？”
a. 激光通信：选择适合激光波长（如1550nm）的快反镜反射镜片。
b. 多光谱应用：选择宽波段（如400-2000nm）的快反镜反射镜片。
⑵ 反射率：快反镜的“镜面效果”
① “是什么？”
反射率是指快反镜反射光的能力，通常以百分比表示。比如，反射率99%意味着只有1%的光被吸收或散射。
反射率是围绕反射镜片的工作波段来设计的，有单独针对工作波段（激光应用、红外应用）来设计，也有针对宽光谱（天文观测、成像与探测）来设计。
此参数通常表达方式为反射率@工作波段，例如99%@1064nm，即对1064nm波段的激光达到99%反射率。
反射镜片的反射率，通常是通过对镜片表面进行镀膜（金属膜或介质膜）来实现，详情见本章第5节。
② “为什么重要？”
高反射率意味着更多的光能被利用，系统效率更高。在激光应用中，低反射率可能导致能量损失甚至热损伤。
尤其是在高功率激光应用中，若镜片反射率太低，会导致大量能量残留在镜片内发热或穿过镜片对镜片后方的结构造成影响。
在超高功率激光的应用中，即使通过镀膜的方式，在达到很高反射率的情况下（例如99.95%），残留的能量都能达到百瓦级；通常会采用特殊设计来解决残余激光带来的隐患，例如用楔形镜片，双层镀膜的方式将残余激光通过二次反射从侧面反射出去；

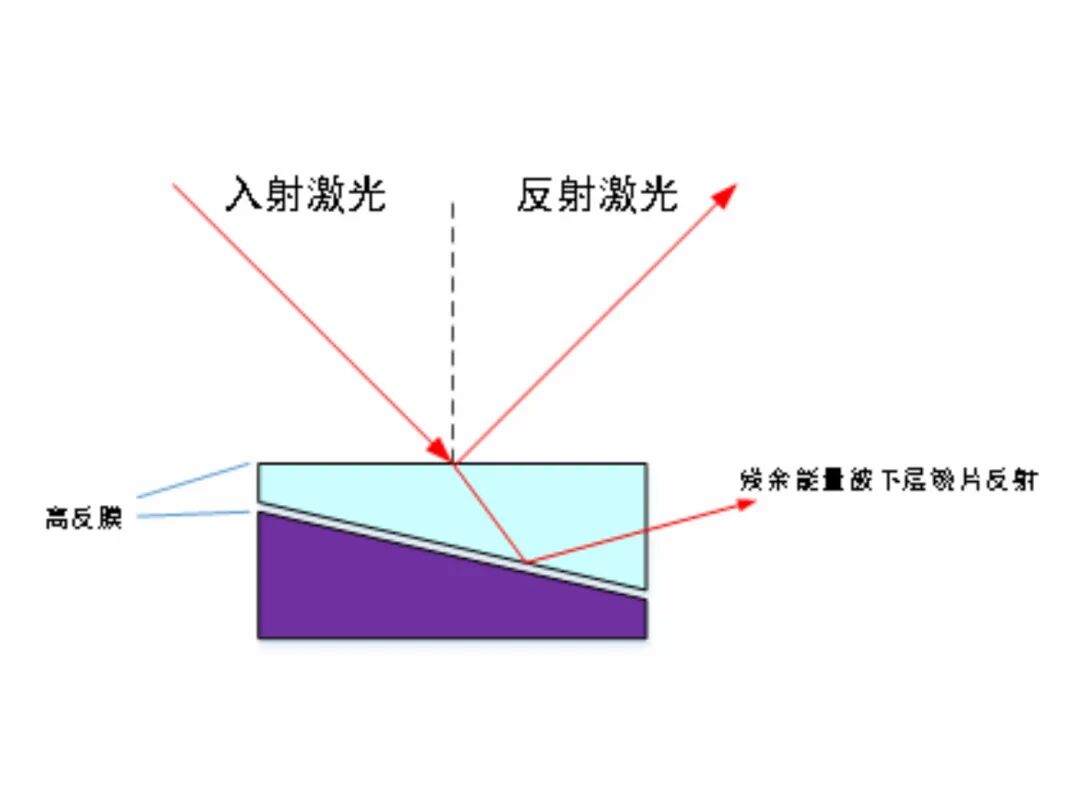

应对高功率激光应用的楔形镜片双层高反设计
或采用中空设计方式，将执行器和传感器布置在快反镜四周，直接让残余激光从反射镜片透射过去，以避免对快反镜的执行器和传感器造成损伤。
③ “怎么挑？”
a. 高能量激光：选择反射率≥99.9%的快反镜，减少能量损失，降低残余能量造成的损伤；
b. 一般应用：选择反射率≥95%的即可。
⑶ 面型：快反镜的“镜面平整度”
① “是什么？”
面型是指快反镜反射面的平整度，通常以波长（λ）为单位。比如，面型λ/4表示镜面偏差不超过四分之一波长；面型参数往往用PV（峰谷值）和RMS（均方根误差）来表示。面型通常是通过传统研磨抛光、现代数控加工、特殊成型技术及检测方法来实现并验证，面型指标往往和镜片的厚度相关，若要实现较高面型，镜片无法做得很薄，面型的工艺实现方法，详情请见本章第5节。
② “为什么重要？”
面型直接影响光束质量。如果镜面不平整，光束可能会变形，导致系统性能下降；面型参数在成像与探测、半导体制造与检测、激光通信领域非常关键，这类应用对面型精度的要求比其他行业要高很多。
③ “怎么挑？”
a. 高精度优秀光学系统：选择面型≤λ/50的反射镜片，加工难度非常大。
b. 红外应用：长波红外15μm工作波段，选择面型λ/20的反射镜片。
c. 一般应用：选择面型≤λ/4的即可。
⑷ 抗损伤阈值：快反镜的“耐打能力”
① “是什么？”
抗损伤阈值是指快反镜能够承受的最大激光功率密度，通常以J/cm²（脉冲激光）或W/cm²（连续激光）为单位；形象的表示，即镜片的防晒能力。反射镜片的抗损伤阈值主要取决于材料选择、表面加工质量以及镀膜工艺的综合优化，抗损伤阈值的工艺实现方法，详情请见本章第5节。
② “为什么重要？”
在高功率激光应用中，如果抗损伤阈值不够高，镜面可能会被烧坏；
在特殊应用例如激光加工前聚焦应用中，由于到达镜片的光斑直径很小，即使激光总功率不高，但单位功率密度非常高，高瞬时能量会使镜片局部升温，造成镜片烧损。
③ “怎么挑？”
a. 高功率密度环境：根据计算出的功率密度，留一定余量，加工适合的反射镜片。
b. 低功率密度应用：可以不考虑这个参数。
⑸ 光学参数的工艺实现方式——镜片加工及镀膜
镜片的加工主要影响面型参数，镜片镀膜主要影响反射率和抗损伤阈值这两个参数，下面，我们将详细讲解镜片加工和镀膜的工艺实现手段对这些参数造成的影响。
① 镜片镀膜对反射率和抗损伤阈值的影响
镜片镀膜技术通过金属膜和介质膜的不同特性，显著影响镜片的反射率和抗损伤阈值。以下是详细分析：
a. 金属膜镀膜对反射率和抗损伤阈值的影响
金属膜镀膜（如铝、银、金）通常用于宽波段反射，但其反射率和抗损伤能力因材料和镀膜工艺而异：
◆ 反射率特性：
铝膜（Al）：在紫外（300 nm）和可见光（500–600 nm）波段反射率约90%，适用于紫外光学系统[1]。
银膜（Ag）：在可见光（400–800 nm）反射率可达98%以上，适合高反射率需求的光学成像系统[1]。
金膜（Au）：在近红外（800–1200 nm）反射率约98%，适用于红外光学和激光加工[1]。

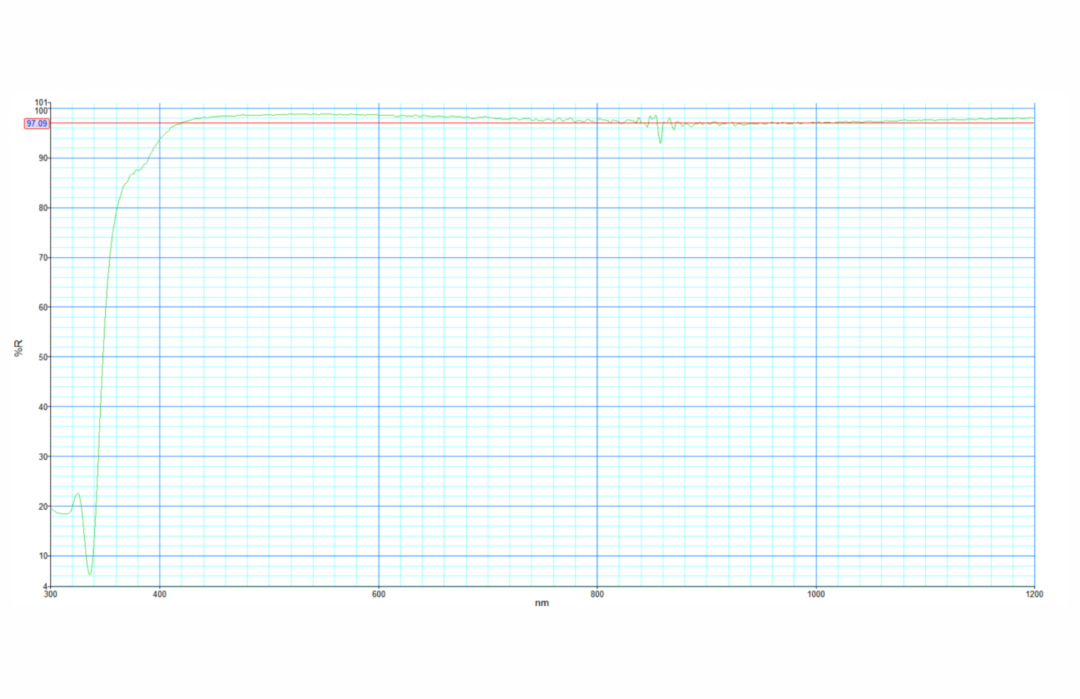

样例：银膜（Ag）反射率曲线
◆ 抗损伤阈值：
金属膜通常吸收部分光能，导致热积累，抗激光损伤阈值较低（一般<1 J/cm²），不适合高功率激光应用[3]。
无保护膜的金属膜（如裸金膜、裸铝膜）易受机械损伤，需谨慎清洁[1]。
b. 介质膜镀膜对反射率和抗损伤阈值的影响
介质膜（多层电介质膜）通过干涉效应实现高反射率，并具有优异的抗损伤性能：
◆ 反射率特性：
窄带介质膜（如激光用介质膜）：在特定波长（如1064 nm）反射率可达99.9%，适用于高精度激光系统[1]。
宽带介质膜（如超宽带TFMS膜）：在400–1200 nm范围内反射率>99%，适用于多波长光学系统[1]。
超级反射镜（TFSM）：反射率高达99.999%，适用于极低损耗光学实验[1]。
◆ 抗损伤阈值：
介质膜几乎无吸收，激光损伤阈值高（可达10 J/cm²以上），适合高功率激光器（如Nd:YAG、飞秒激光）[2][3]。
特殊设计的强激光用介质膜（如TFMHP）可承受高能脉冲激光，适用于工业激光加工[1]。
c. 镀膜工艺对性能的影响
◆ 金属膜：通常采用真空蒸镀，但需保护层（如SiO₂）提高耐用性[2]。
◆ 介质膜：采用离子束溅射或磁控溅射，层数越多反射率越高，但需精确控制膜厚（λ/4光程）[4]。
◆ 复合镀膜：如“保护铝膜”结合金属高反射和介质抗损伤特性，平衡性能[2]。
d. 应用选择建议
◆ 高反射率+宽波段：银膜或金膜（可见光/红外）[1]。
◆ 高功率激光：多层介质膜（如TFMHP）[1]。
◆ 精密光学：超级反射镜或低散射介质膜[1]。
通过合理选择镀膜类型和工艺，可优化镜片的反射率与抗损伤性能，满足不同光学系统的需求。
② 金属膜与介质膜的镀膜过程详解
a. 金属膜的镀膜过程
金属膜（如铝、银、金）通常采用物理气相沉积（PVD）技术，主要包括真空蒸镀和溅射镀膜两种方法。
◆ 真空蒸镀（Thermal Evaporation）
步骤：
基片清洗：镜片（基片）需彻底清洗（超声清洗+等离子清洗），去除表面污染物。
真空抽气：将镀膜机抽至高真空（10⁻⁵–10⁻⁶ Torr），减少气体分子干扰。
金属蒸发：
将金属（如铝丝、金粒）置于钨丝或钼舟加热源上。
通电加热至金属熔点以上（如铝660°C），使其蒸发并沉积在镜片表面。
沉积控制：通过石英晶体振荡器（QCM）监测膜厚，通常控制在50–200 nm。
保护层（可选）：为提高抗氧化性，可在金属膜上再镀一层SiO₂或MgF₂介质膜。
特点：
工艺简单，成本低，但膜层附着力较弱，易氧化（如银膜需加保护层）。
◆ 溅射镀膜（Sputtering）
步骤：
真空环境：腔体抽至10⁻³–10⁻⁷ Torr，通入氩气（Ar）作为溅射气体。
等离子体激发：施加高压（DC或RF电源），使氩气电离形成等离子体。
靶材溅射：氩离子轰击金属靶材（如铝靶），溅射膜厚控制：通过溅射时间和功率精确控制膜厚（精度可达±1 nm）。
特点：
膜层致密、附着力强，适合高精度镀膜，但设备成本较高。
b. 介质膜的多层镀膜过程
介质膜（如SiO₂、TiO₂、Ta₂O₅）通常采用离子辅助沉积（IAD）或离子束溅射（IBS），通过多层干涉结构实现高反射率或抗反射。
◆ 多层介质膜设计原理
λ/4膜堆：每层光学厚度（折射率×物理厚度）为设计波长λ的1/4，如：
高反射膜堆：交替镀制高折射率（如Ta₂O₅，n≈2.1）和低折射率（如SiO₂，n≈1.45）材料。
抗反射膜（AR膜）：通过1–4层不同折射率材料匹配，减少特定波段的反射。
◆ 镀膜工艺流程（以离子束溅射为例）
步骤：
基片预处理：超声清洗（丙酮、乙醇）+ 离子束清洗（去除表面吸附层）。
真空抽气：腔体抽至10⁻⁶ Torr以下，减少杂质污染。
离子束溅射沉积：
使用离子源（如氩离子束）轰击靶材（如SiO₂、Ta₂O₅），溅射材料沉积到镜片。
通过光学监控系统实时测量膜厚（控制精度±0.1 nm）。
多层交替镀制：
示例：高反射膜（HR@1064 nm）可能由15–30层Ta₂O₅/SiO₂交替组成，每层厚度≈λ/4n（如Ta₂O₅层≈126 nm）。
退火处理（可选）：
部分膜层需在300–500°C退火，减少应力并提高激光损伤阈值。
◆ 关键控制参数
折射率匹配：高低折射率材料的差值越大，反射率越高。
膜厚均匀性：需优化基片旋转和离子束扫描，确保膜厚误差<1%。
缺陷控制：避免膜层中的针孔或裂纹，否则会降低激光损伤阈值。
c. 镀膜方法对比
|
方法 |
真空蒸镀 |
磁控溅射 |
离子束溅射 |
|
适用 膜层 |
金属膜 |
金属/介质膜 |
介质膜 |
|
膜厚 精度 |
±5 nm |
±2 nm |
±0.1 nm |
|
附着力 |
中等 |
高 |
极高 |
|
损伤 阈值 |
低（<1 J/cm²） |
中（1–5 J/cm²） |
高（>10 J/cm²） |
|
典型 应用 |
紫外铝镜、红外金镜 |
激光银镜、AR膜 |
超快激光镜、超级反射镜 |
d. 应用实例
◆ 激光反射镜：30层Ta₂O₅/SiO₂介质膜，反射率>99.9%，损伤阈值15 J/cm²（1064 nm, 10 ns）。
◆ AR镀膜：MgF₂+TiO₂双层膜，可见光反射率<0.5%。
◆ 天文望远镜：银膜+SiO₂保护层，反射率>95%（400–1000 nm）。
通过精确控制镀膜材料和工艺，可定制镜片的光学性能，满足从消费电子到高能激光系统的需求。
③ 在镜片加工过程中，通过哪些工艺保证面型参数？
镜片加工中，面型精度（如曲率、平整度、粗糙度等）是衡量光学性能的关键指标。为确保面型要求，加工过程中需采用多种精密工艺，具体可分为传统研磨抛光、现代数控加工、特殊成型技术及检测方法。以下是主要工艺及技术介绍：
a. 传统研磨与抛光工艺
◆ 粗磨与精磨
粗磨：使用金刚石砂轮或碳化硅磨料初步成型，快速去除材料，形成近似曲率[5]。
精磨：采用更细的磨料（如W14、W7金刚石丸片）逐步修正面型，减少表面缺陷，工艺时间需精确控制（如大口径镜片精磨分两道砂，分别耗时30s和20s）[6]。
柱面镜加工：需配合辅助配片增加加工稳定性，确保母线平行度和曲率一致性[7]。
◆ 抛光
传统抛光：使用聚氨酯抛光模+氧化铈抛光粉，通过机械摩擦消除精磨痕迹，工艺时间约300s，最终面型精度可达PV 0.227λ、RMS 0.024λ[6]。
沥青抛光：用于高精度光学镜片，通过柔性沥青模自适应修正微观面型误差[5]。
b. 现代高精度加工技术
◆ 离子束抛光（IBF）
原理：通过离子束轰击镜面，原子级去除材料，适用于超光滑表面（粗糙度可达20pm）。
应用：EUV光刻机镜片加工，需配合多层膜镀膜技术。
◆ 磁流变抛光（MRF）
特点：利用磁流变液在磁场中变硬的特性，实现亚纳米级面型修正，尤其适合非球面镜。
◆ 数控铣磨与单点车削
自由曲面加工：通过数控机床直接车削模具或镜片，实现复杂面型（如蔡司自由环面镜片）8]。
大口径镜片高速加工：采用主动旋转镜片+从动模具的工艺，提升面型稳定性[6]。
c. 特殊成型工艺
◆ 模造玻璃非球面（GM镜片）
流程：玻璃初胚加热至软化点（490℃以上），在精密模具中压制成型，退火后检测面型[9]。
优势：相比传统研磨，效率高且面型一致性好，适用于车载镜头等[9]。
◆ 注塑成型（树脂镜片）
应用：手机镜头等塑料非球面镜片，通过模具直接成型，但需退火消除内应力[4]。
d. 面型检测与反馈控制
◆ 干涉仪检测
设备：ZYGO轮廓仪、UA3P等，测量PV（峰谷值）和RMS（均方根误差）[6][9]。
非球面检测：通过探针扫描轮廓，对比设计曲线与实际面型[9]。
◆ 偏心检测
仪器：TROPTICS偏心仪，测量镜片透过/反射偏心及组配误差[9]。
◆ 应力控制
退火处理：消除玻璃或树脂镜片加工中的残余应力，防止面型畸变[5][9]。
e. 工艺选择与优化
◆ 大口径镜片：需平衡效率与精度，如采用立式铣磨机+固着磨料工艺[6]。
◆ 高激光损伤阈值镜片：结合离子束抛光与介质膜镀膜，减少表面缺陷。
◆ 超薄镜片：通过对称膜系设计（如Nb/Si溅射）平衡薄膜应力，控制基板翘曲（如300mm镜片翘曲<0.085mm）[10]。
f. 小结
镜片面型精度依赖于多工艺协同：
◆ 粗加工阶段：快速成型（铣磨、车削）。
◆ 精修阶段：高精度抛光（离子束、磁流变）。
◆ 成型技术：模造或注塑提升效率。
◆ 检测反馈：实时修正面型误差。
通过上述工艺的组合与优化，可实现从常规光学镜片到EUV级超光滑镜片的面型控制需求。
④ 镜片的抗损伤阈值，是通过什么加工工艺来保证的？
镜片的抗损伤阈值（Laser-Induced Damage Threshold, LIDT）主要取决于材料选择、表面加工质量以及镀膜工艺的综合优化。以下是关键加工工艺及其对抗损伤阈值的具体影响机制：
a. 基片材料预处理
◆ 超精密抛光
工艺：采用磁流变抛光（MRF）或离子束抛光（IBF）消除亚表面缺陷（如微裂纹、划痕）。
作用：减少激光作用下的局域场增强效应，提升基底抗损伤能力（如熔石英镜片经IBF后，LIDT可提高3–5倍）。
◆ 退火处理
工艺：将光学玻璃（如BK7、熔石英）加热至退火温度（约500°C）后缓慢冷却。
作用：消除内部应力，避免激光辐照时应力集中导致的裂纹扩展。
b. 表面粗糙度控制
◆ 超光滑表面加工
工艺：化学机械抛光（CMP）或等离子体辅助抛光（PAP），使表面粗糙度<0.5 nm RMS。
作用：降低表面散射和光场局域化，减少热积累（如EUV镜片粗糙度需<0.2 nm）。
◆ 亚表面损伤检测与修复
技术：湿法蚀刻（HF酸处理）或激光预处理（低能量激光"退火"）。
作用：去除抛光残留的亚表面损伤层（如熔石英亚表面缺陷深度可控制在<100 nm）。
c. 镀膜工艺优化
◆ 介质膜设计
低吸收膜系：采用Ta₂O₅/SiO₂或HfO₂/SiO₂多层膜，通过离子束溅射（IBS）减少膜层孔隙率。
作用：降低膜层吸收率（<10 ppm），LIDT可达10–50 J/cm²（1064 nm, 10 ns脉冲）。
◆ 缺陷抑制技术
工艺：
洁净镀膜环境（Class 100洁净室）减少粉尘引入。
离子束清洗基片表面，提升膜层附着力。
作用：避免膜层针孔、结节等缺陷（缺陷密度<0.1个/mm²）。
◆ 梯度界面设计
工艺：在金属膜（如银膜）与介质保护层（如SiO₂）之间插入渐变折射率层（如Al₂O₃过渡层）。
作用：减少界面电场强度，提升金属膜LIDT（如银膜从0.5 J/cm²提升至2 J/cm²）。
d. 后处理工艺
◆ 激光预处理
方法：用低于损伤阈值的激光预辐照镜片表面。
作用：选择性烧蚀微小缺陷，提升实际使用时的LIDT（效果可达30%–50%）。
◆ 疏水/疏油涂层
工艺：在膜层外沉积氟化镁（MgF₂）或类金刚石碳（DLC）保护层。
作用：防止环境污染物（如水汽、油渍）降低激光耐受性。
e. 工艺组合实例
◆ 高功率激光镜片：
基片：合成熔石英（低OH含量）经MRF抛光（粗糙度<0.3 nm）。
镀膜：IBS沉积40层Ta₂O₅/SiO₂介质膜（吸收率<5 ppm）。
后处理：激光预处理+DLC保护层。
结果：LIDT >30 J/cm²（1064 nm, 10 ns）。
◆ 红外金属膜反射镜：
基片：硅基底经CMP抛光。
镀膜：磁控溅射金膜（200 nm）+ Al₂O₃过渡层+SiO₂保护层。
后处理：氩等离子体清洗。
结果：LIDT达5 J/cm²（10.6 μm, CW激光）。
⑤ 关键影响因素排序
a. 表面/亚表面质量（贡献率约40%）
b. 膜层吸收与缺陷（贡献率约35%）
c. 材料本征特性（贡献率约20%）
d. 环境防护（贡献率约5%）
通过上述工艺链的协同优化，可显著提升镜片在紫外（UV）、可见光到红外（IR）波段的抗激光损伤能力，满足从工业激光加工到惯性约束聚变（ICF）等极端应用需求。
THE SECOND POINT
驱动控制器参数：快反镜的“大脑和心脏”
⑴ 通讯波特率：快反镜的“信息传递速度”
① “是什么？”
通讯波特率是指驱动控制器与外部设备之间的数据传输速度，通常以bps（比特每秒）为单位。
② 为什么重要？
高通讯波特率意味着更快的指令响应速度，适合高频动态应用。
③ 怎么挑？
a. 高频动态应用（如激光雷达）：选择波特率≥1Mbps的驱动控制器。
b. 静态或低频应用：选择波特率≥115200bps的即可。
⑵ 如何设计以实现较高的通讯波特率？
（以下设计分析仅作为参考，并不一定是本公司产品的设计思路）
在快反镜（Fast Steering Mirror, FSM）的驱动控制器设计中，实现较高的通讯波特率需要从硬件设计、信号完整性、协议优化和软件配置等多方面进行综合优化。以下是详细的技术实现路径：
① 硬件设计优化
a. 高速接口选型
◆ 差分信号协议：采用LVDS（低压差分信号）、RS422或USB 3.0/PCIe等高速接口，替代传统的单端信号（如TTL/RS232），以提高抗干扰能力和传输速率。
LVDS：支持数百Mbps至Gbps速率，适合板间短距离通信。
以太网PHY芯片：如千兆以太网（1Gbps）或更高速率，适合远距离通信。
◆ 专用高速串行协议：如JESD204B（用于ADC/DAC）、SerDes（串行解串器）技术，可简化布线并提升速率。
b. PCB布局与信号完整性
◆ 阻抗匹配：确保传输线特性阻抗与驱动端和接收端匹配（如LVDS通常为100Ω差分阻抗），减少反射。
◆ 差分对布线：
严格等长布线（长度差<5mil），避免时序偏移。
避免直角走线，使用弧形或45°走线以减少高频信号损耗。
◆ 层叠设计：高频信号走内层（参考平面完整），减少电磁干扰（EMI）。
◆ 终端电阻：在接收端添加终端电阻（如LVDS需100Ω端接）。
c. 高速器件选型
◆ 微控制器/FPGA：选择支持高速接口的芯片，如：
STM32H7系列（支持USB HS、SPI@100MHz）。
Xilinx Artix-7 FPGA（支持LVDS@1Gbps以上）。
◆ 时钟抖动优化：使用低抖动时钟源（如晶振或PLL），减少时序误差。
② 通讯协议优化
a. 协议效率提升
◆ 减少协议开销：采用二进制协议（如自定义帧结构）替代ASCII协议，减少冗余字符。
◆ 数据压缩：对控制指令或反馈数据进行压缩（如Delta编码、浮点转定点）。
◆ 批量传输：合并多个小数据包为大数据包，降低帧头/帧尾的开销比例。
b. 实时性保障
◆ 硬件加速：使用DMA（直接内存访问）或硬件FIFO缓冲，减少CPU中断延迟。
◆ 优先级调度：在协议栈中为关键指令（如位置反馈）分配高优先级。
③ 软件配置与驱动优化
a. 波特率参数配置
◆ 时钟分频精确匹配：确保波特率生成器（如UART的BRR寄存器）的时钟分频系数无误差。
例如：STM32中通过USART_BRR寄存器精确计算分频值。
过采样调整：在高速模式下降低过采样率（如从16x降至8x），但需权衡抗噪能力。
b. 中断与DMA优化
◆ 中断合并：使能UART的IDLE中断或DMA半传输/全传输中断，减少中断次数。
◆ 双缓冲机制：通过乒乓缓冲（Ping-Pong Buffer）实现无缝数据流切换。
④ 抗干扰与稳定性措施
a. 屏蔽与隔离
◆ 磁珠/共模扼流圈：在差分线上添加滤波元件抑制共模噪声。
◆ 光耦隔离：在长距离或高噪声环境中使用光耦隔离数字信号（但会限制速率）。
b. 眼图测试与调试
◆ 示波器分析：通过眼图观察信号质量，调整驱动强度（Drive Strength）或端接电阻。
◆ 误码率测试：使用PRBS（伪随机二进制序列）验证高速通讯的稳定性。
c. 实际应用案例
◆ 案例：基于FPGA的LVDS接口设计
硬件：Xilinx Artix-7 FPGA + LVDS收发器，PCB采用6层板（独立电源/地层）。
协议：自定义8B/10B编码，有效速率达800Mbps。
调试：通过IBERT（集成误码率测试仪）优化EQ（均衡）参数，眼图张开度>70%。
◆ 案例：STM32H7的USB HS通信
使用USB HS PHY（如USB3300）实现480Mbps传输，通过DMA传输图像数据至上位机。
d. 权衡与注意事项
◆ 速率与距离：LVDS适合短距离（<1m），长距离需改用光纤或以太网。
◆ 功耗与散热：高速接口（如SerDes）功耗较高，需考虑散热设计。
◆ 成本：高速PCB（如高频板材、盲埋孔）和器件成本较高。
通过以上技术手段，快反镜驱动控制器可实现数十Mbps至Gbps级的高波特率通信，满足高带宽实时控制需求（如激光通信、光学跟踪等场景）。实际设计中需结合具体应用场景进行参数权衡和实测验证。
⑶ 静态功耗：快反镜的“待机能耗”
① “是什么？”
静态功耗是指快反镜在不工作时的能耗，通常以瓦（W）为单位。
② 为什么重要？
低静态功耗意味着更节能，适合长时间运行或电池供电的场景，例如卫星激光通信、移动平台（车载或机载）、通过太阳能电池板供电的边境监控等应用场景。
③ 怎么挑？
a. 长时间运行或电池供电：选择静态功耗≤5W的驱动控制器。
b. 一般应用：选择静态功耗≤10W的即可。
⑷ 在快反镜的设计中，如何实现低静态功耗？
（以下设计分析仅作为参考，并不一定是本公司产品的设计思路）
在快反镜（Fast Steering Mirror, FSM）的设计中，实现低静态功耗（即系统在非工作状态或待机模式下的功耗）需要从电源管理、电路设计、材料选择和控制策略等多方面进行优化。以下是具体的技术实现方法：
① 电源管理优化
a. 动态电压/频率调节（DVFS）
◆ 按需供电：根据FSM的工作状态（如运动、静止、待机）动态调整驱动电路的电压和时钟频率。
运动状态：全电压/高频（保证动态性能）。
静止状态：降低电压/频率（如使用STM32的“Run Mode”与“Low-Power Run Mode”切换）。
◆ 示例：FPGA或MCU通过PMIC（电源管理IC）动态调节核心电压（如从1.2V降至0.9V）。
b. 电源域隔离与关断
◆ 分区块供电：将FSM的驱动电路、传感器、控制器划分为独立电源域，非工作模块直接断电。
MOSFET开关控制：通过高边/低边开关（如TPS22860）切断闲置模块的电源。
◆ 低功耗模式：
MCU进入Stop Mode（保留RAM，关闭外设时钟，功耗可低至μA级）。
驱动器进入High-Z（高阻态），避免漏电流。
◆ 选择高效电源转换器
低静态电流DC-DC：选用静态电流（IQ）<1μA的Buck/Boost芯片（如TPS62743）。
LDO替代：在低压差场景下，选择低IQ LDO（如TPS7A02，IQ=25nA）。
② 驱动电路设计
a. 低功耗执行器选型
◆ 音圈电机（VCM）：相比传统步进电机或伺服电机，VCM无齿槽效应，静态时电流可降至零。
◆ 压电驱动器（PZT）：静态时仅需维持极低漏电流（但需考虑高压电源效率）。
b. 驱动电路拓扑优化
◆ H桥电路改进：
采用零漂移放大器（如AD8628）减少偏置电流。
静态时关闭H桥的PWM信号，避免开关损耗。
◆ 能量回收：在制动或减速时通过反向电流充电（如超级电容储能）。
③ 传感器与信号链优化
a. 低功耗传感器
◆ 光电编码器/霍尔传感器：选择低功耗型号（如AMS AS5048A，工作电流<10mA）。
◆ MEMS陀螺仪：启用睡眠模式（如ADXRS645，待机电流1μA）。
b. 信号链功耗控制
◆ 间歇采样：降低传感器数据采集频率（如从1kHz降至100Hz），通过MCU定时唤醒。
◆ 模拟前端关断：ADC和运放在非采样时段断电（如AD7091R的Shutdown模式）。
④ 材料与机械结构优化
a. 低摩擦轴承
◆ 空气轴承或磁悬浮：消除机械接触摩擦，减少维持位置所需的能量。
◆ 柔性铰链（Flexure）：无摩擦、无磨损，静态时无需功耗维持。
b. 轻量化设计
◆ 碳纤维镜体：降低转动惯量，减少电机维持扭矩的能耗。
⑤ 软件与算法优化
a. 智能唤醒机制
◆ 事件触发：通过外部中断（如目标移动信号）唤醒MCU，而非轮询。
◆ 预测控制：根据任务计划提前唤醒系统，避免长期待机。
b. 低功耗通信协议
协议简化：待机时切换至低速通信（如UART从1Mbps降至9600bps）。
无线模块管理：BLE/Wi-Fi启用Deep Sleep模式（如ESP32的Modem Sleep）。
⑥ 实测与调试
a. 功耗分析工具
◆ 电流探头+示波器：测量静态电流波形，定位漏电模块。
◆ MCU功耗分析功能：如STM32CubeMonitor实时监控各外设功耗。
b. 参数调优
◆ 调整PWM死区时间：减少H桥的交叉导通损耗。
◆ 优化PID参数：降低控制器的频繁调整需求（如增大积分时间常数）。
⑦ 典型应用示例
a. 案例1：基于STM32U5的FSM控制器
◆ 待机模式：MCU进入Stop 2模式（功耗~2μA），传感器通过中断唤醒。
◆ 电源管理：使用STM32U5内置的SMPS（效率>90%），静态电流降低50%。
b. 案例2：压电驱动FSM
◆ 高压电源关断：静态时关闭PZT的升压电路（如LT3571），仅维持位置记忆电压（nA级）。
⑧ 关键权衡与注意事项
a. 响应速度 vs. 功耗：深度睡眠模式唤醒时间较长（ms级），需根据实时性需求选择模式。
b. 成本 vs. 性能：磁悬浮/空气轴承成本高，但可彻底消除静态摩擦。
c. 环境适应性：低温环境下需注意电池/LDO的稳定性。
通过上述方法，可将FSM的静态功耗从毫瓦级（mW）降至微瓦级（μW），显著延长电池寿命或降低系统热噪声（如天文观测应用）。实际设计中需结合具体场景进行迭代优化。
⑸ 驱动功率：快反镜的“动力来源”
① “是什么？”
驱动功率是指快反镜在工作时所需的电能，通常以瓦（W）为单位。
② 为什么重要？
驱动功率决定了快反镜的运动速度和负载能力。高驱动功率适合高速、高负载应用。
③ 怎么挑？
a. 高速、高负载应用：根据负载大小，小行程闭环带宽等要求，设计适合的驱动功率，通常≥200W。
b. 一般应用：选择驱动功率≥70W的即可。
⑹ 在快反镜的设计中，如何实现较高的驱动功率？
（以下设计分析仅作为参考，并不一定是本公司产品的设计思路）
在快反镜（Fast Steering Mirror, FSM）的设计中，实现较高的驱动功率需要兼顾输出力/扭矩、响应速度、效率和热管理等多方面因素。以下是实现高驱动功率的详细技术路径：
① 执行器选型与优化
a. 高功率密度执行器
◆ 音圈电机（VCM）：
优势：直接驱动、无摩擦、高加速度（可达1000 rad/s²）。
功率提升：采用强磁材料（如钕铁硼磁钢）增加磁场强度，或优化线圈匝数/截面积以提高电流承载能力。
示例：峰值电流可达10A以上，瞬时功率数百瓦。
◆ 压电驱动器（PZT）：
优势：纳米级分辨率、高频响应（kHz级）。
功率提升：使用叠堆式压电陶瓷（如PICMA®）提高位移量，搭配高压放大器（±200V以上）。
挑战：需解决迟滞和非线性问题（可通过电荷驱动或前馈补偿）。
b. 混合驱动方案
◆ VCM+PZT复合驱动：
VCM负责大行程粗调，PZT负责高频微调，兼顾功率与精度。
应用：激光通信中既需快速偏转（高功率VCM），又需稳定跟踪（PZT）。
② 驱动电路设计
a. 高电流/高压输出拓扑
◆ H桥电路：
MOSFET选型：选择低导通电阻（RDS(on) <10mΩ）、高开关速度的器件（如SiC MOSFET）。
驱动芯片：使用高边驱动IC（如IR2104）或集成H桥（如DRV8847）。
◆ 压电驱动专用电路：
高压DC-DC升压：通过谐振拓扑（如LLC）高效生成±200V（如TI的LM5035）。
线性放大器：用于精密控制（如APEX PA241）。
b. 动态能量回收
◆ 再生制动：电机减速时通过反向电流充电至储能电容（如超级电容）。
◆ 谐振驱动：针对PZT的容性负载，采用LC谐振降低开关损耗。
③ 电源系统设计
a. 高功率电源
◆ 多相Buck转换器：并联多相降低电流纹波（如TI的TPS546C23，单相输出20A）。
◆ 高压隔离电源：PZT需隔离型DC-DC（如RECOM RxxP2xx系列）。
b. 低阻抗供电网络
◆ PCB设计：
采用厚铜箔（2oz以上）、多并联过孔减少电源路径阻抗。
就近放置储能电容（如低ESR钽电容+陶瓷电容组合）。
◆ 电缆选型：短距离使用高柔性硅胶线（降低压降）。
④ 热管理
a. 散热设计
◆ 主动冷却：微型风扇或液冷板（针对密闭环境）。
◆ 被动散热：
铜基板或热管传导至外壳。
MOSFET加装散热片（如TO-220封装配合导热硅脂）。
b. 温度监控
◆ NTC热敏电阻：实时监测电机/驱动器温度，触发降频或关断保护。
◆ 软件限幅：根据温升动态限制输出功率（如PID控制器饱和抑制）。
⑤ 机械结构优化
a. 轻量化与刚性平衡
◆ 材料选择：镜体用碳纤维（低密度）、框架用铝合金（高刚度）。
◆ 有限元分析（FEA）：优化结构以降低惯量，减少驱动功率需求。
b. 低摩擦支撑
◆ 柔性铰链（Flexure）：无摩擦、免润滑，适合高频微动。
◆ 磁悬浮轴承：零接触摩擦，但需额外控制功耗。
⑥ 控制算法增强
a. 前馈补偿
◆ 逆模型前馈：针对PZT的迟滞或VCM的电磁非线性，建立逆模型预补偿。
◆ 加速度前馈：根据目标轨迹提前注入电流，减少跟踪误差。
b. 过驱动策略
◆ 瞬时超调：在允许范围内短时超调电流（如120%额定值），提升响应速度。
◆ 动态饱和管理：确保积分器不饱和，避免Windup效应。
⑦ 实测验证
a. 功率测试
◆ 示波器+电流探头：捕获瞬态电流波形（如VCM阶跃响应峰值电流）。
◆ 热成像仪：定位高温热点（如PCB铜箔瓶颈）。
b. 效率评估
◆ 输入/输出功率比：测量驱动电路效率（目标>90%）。
◆ 损耗分析：通过MOSFET的RDS(on)和开关损耗模型计算理论值。
⑧ 典型设计案例
案例1：激光雷达用FSM
◆ 执行器：VCM（峰值力5N，电流15A）。
◆ 驱动：4相并联Buck转换器（总输出60A），SiC MOSFET H桥。
◆ 散热：铝基板+强制风冷，温升<20°C。
案例2：天文望远镜PZT-FSM
◆ 驱动电压：±150V，带宽2kHz。
◆ 能量回收：LC谐振电路降低30%功耗。
◆ 控制：电荷驱动+PI反馈，迟滞误差<0.1%。
⑨ 关键权衡与挑战
a. 功率 vs. 分辨率：高功率VCM可能牺牲微动精度，需结合PZT补偿。
b. 体积 vs. 散热：高集成度设计需解决局部过热问题。
c. 成本 vs. 性能：SiC/GaN器件成本高，但可显著提升效率。
通过上述方法，FSM的驱动功率可覆盖从毫瓦级（微定位）到千瓦级（大负载高速偏转）的需求，具体设计需根据应用场景（如激光加工、光学稳像、空间通信）进行针对性优化。
THE THIRD POINT
重庆巅慧科技有限公司快反镜：您的
“全能之选”
重庆巅慧科技有限公司的快反镜产品，凭借其卓越的性能和灵活的配置，成为行业中的“全能之选”：
⑴ 光学参数
有比较优秀的光学加工资源，可以满足各种复杂的应用环境：
① 宽工作波段：覆盖紫外到红外，满足多光谱需求。
② 能实现高反射率，减少能量损失。
③ 根据客户需求可以定制优异面型，确保光束质量。
④ 能实现高抗损伤阈值，适合高功率激光应用。
⑵ 驱动控制器参数
有多年的航空航天等运动平台的配套经验，因此对于驱动控制器的电学仿真及热力学仿真都到了一个较高水平，因此，设计的配套驱动控制器具有以下特点：
① 高通讯波特率，响应速度快。
② 低静态功耗，节能环保。
③ 高驱动功率，适合高速、高负载应用。
THE FOURTH POINT
结语
挑选快反镜，就像组装一台高性能赛车，每一个参数都至关重要。光学参数决定了它的“视觉能力”，而驱动控制器参数则决定了它的“大脑和心脏”是否强大。通过深入了解这些“高级技能”，您就能轻松找到一款真正适合高端应用的快反镜。
重庆巅慧科技有限公司的快反镜，凭借其卓越的光学性能和高效的驱动控制，无疑是您的“全能之选”。无论是高功率激光、高速动态场景，还是长时间运行，它都能游刃有余，助您轻松应对各种挑战！
参考文献
[1] 韦bq，金属反射镜和多层电介质膜反射镜的选型指南和用途_日本西格玛光机SigmaKoki，2024-11-26
https://www.highlightoptics.com/News/2251.html
[2] 易纺专利技术学习网，光学镜片及镀膜
https://www.17tex.com/tex/2/89626.html
[3] 维尔克斯，什么是Pleiger Laseroptik介电镀膜，电解质镀膜，2024-9-5 9:54:54
https://www.welloptics.cn/News/584.html
[4] 维尔克斯，SigmaKoki电介质膜(多层电介质反射膜，多层防反射膜和单层防反射膜)结构和特性的介绍，2025-1-17 10:01:13
http://welloptics.cn/News/747.html
[5] 理论教育，眼镜片制造工艺，2023-05-06
https://www.guayunfan.com/lilun/763687.html
[6] 河南工业职业技术学院，大口径球面光学镜片高速加工工艺研究，2024-01-04
https://m.opticsjournal.net/Articles/OJ16f20d4f04f7b49f/Abstract
[7] 南京茂莱光学科技股份有限公司专利，一种柱面镜片的加工装置及加工方法制造方法及图纸，2024-09-18 13:46
https://www.jigao616.com/zhuanlijieshao_42758427.aspx
[8] 健康医疗，蔡司泽锐镜片自由曲面技术，突破单光镜片视野局限，2024-11-24
https://page.om.qq.com/page/OQs-S4J68fIpEw8MlPkRzv7A0
[9] 刘洋，慧眼网，浅谈模造工艺及在手机镜头的运用，2016-03-04
https://m.laoyaoba.com/n/592391
[10] 激光与光电子学进展，大口径球面镜透过率测量系统控制技术，2024-09-09
https://www.opticsjournal.net/Articles/OJ4bb524a695fd2a3c/Abstract
THE FIFTH POINT
一句话认知巅慧科技
◆ 巅慧的⾏业定位：超精密定位的引领者！
◆ 巅慧的技术⽬标：更快、更准、更小！
◆ 巅慧的企业理念：创新、合作、共赢！
◆ 巅慧的发展理念：以创新育市场, 以创新促发展！
◆ 巅慧的企业精神：同心同德、拼搏奋斗、⾃强不息！
◆ 巅慧的质量⽅针：让产品所有的质量问题都暴露在交付用户之前！
◆ 巅慧的发展思路：专注“专精特新”，做好“配套专家”！
◆ 巅慧的市场定位：服务国家重点国防装备、服务重⼤科学计划与⼯程和服务国家战略新兴产业。
