LG Display开发出12英寸高分辨率可拉伸Micro LED显示器
11 月 8 日,LG Display宣布其开发出12英寸高分辨率可拉伸Micro LED显示器。

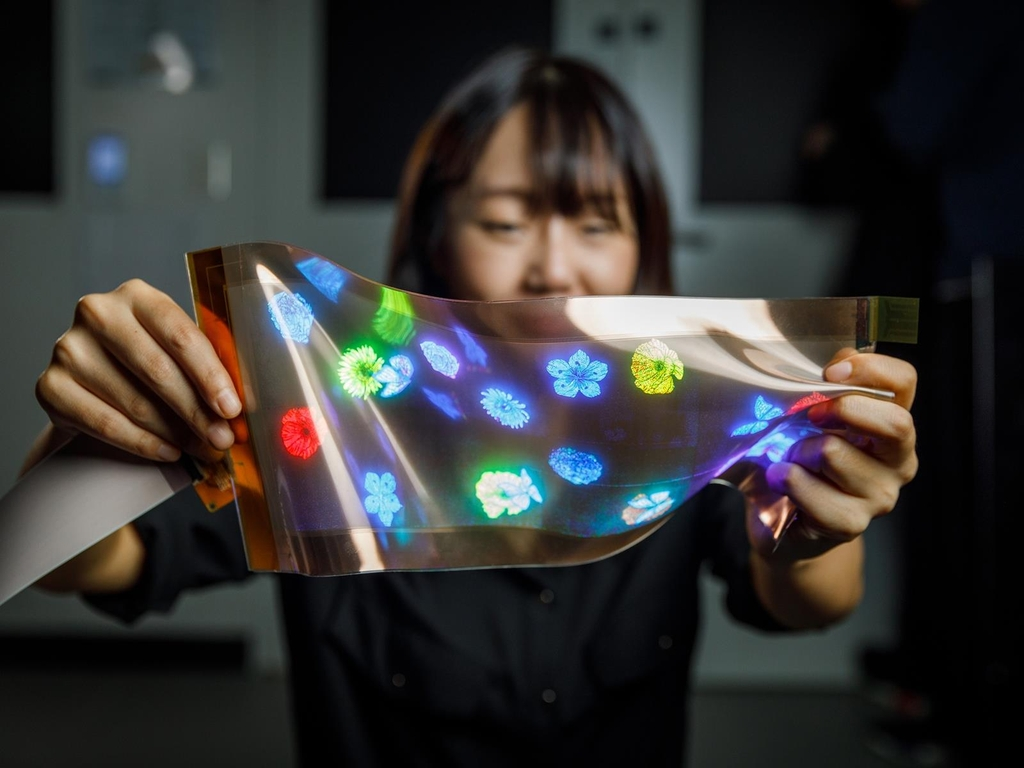

据介绍,该12 英寸弹性Micro LED显示器,由隐形眼镜中使用的特殊硅制成,具有“橡皮筋般的柔韧性”,尺寸可扩展高达 20%,可以将其拉伸至 14 英寸,同时保持高画质。

LG Display表示,该显示器可以很容易地连接到“皮肤、服装、家具、汽车和飞机等曲面”上,显示器的自由形式提供了超越现有可折叠和可卷曲技术的尖端解决方案。而这不仅是一项技术上的突破,还可扩大电子设备的应用范围,如在时尚、可穿戴设备、移动和游戏等多个领域的应用。
Micro LED方面,LG在10月首次推出MAGNIT 4K 136 英寸豪华电视,该款电视结合了 AI 增强处理、智能电视平台和 Micro LED 技术,Magnit 的峰值亮度可以达到约 2000 尼特,并且支持原生的 120Hz 刷新率,承诺提供“家庭影院、数字艺术和娱乐体验”。
评价认为,作为可拉伸显示技术核心的柔性、耐用性和可靠性方面,与现有相比大幅提高,克服了商业化的技术难题。LG显示在实现可自由拉伸、折叠、扭转,作为未来显示备受关注的可拉伸(Stretchable)显示屏商业化方面又迈进了一步。
京东方:MicroLED像素器件预计明年可小规模量产
京东方A近期接受投资者调研时称,公司围绕Micro LED,进行了长期全面的技术和产品研发布局,包括Micro LED芯片、像素器件、微显示屏幕、巨量转移等。其中Micro LED芯片产品在波长均匀性、性能、良率等方面通过了多家头部企业的验证,并已经持续小批量供应;Micro LED像素器件在刚刚过去的10月份实现上屏点亮,预计明年就可小规模量产;用于AR近眼显示的微显示屏幕,采用目前行业较为先进的晶圆集成工艺,目前也已实现样品屏幕动态画面显示。

京东方成为华灿控股股东后,将加强双方与上下游资源协同和产业协同,通过京东方的技术、管理、资源优势,有效整合产供销资源,赋能产业链,丰富产品结构,提升产品竞争力,拓展应用市场,加快 Mini/Micro LED 前沿技术研发及产品落地。
华灿光电是行业前列的 LED 芯片及先进半导体解决方案供应商,掌握 Mini/Micro LED 芯片核心技术,控股华灿光电将补足京东方 MLED 业务关键技术短板,与京东方先进的半导体显示技术、高速转印技术共同组成京东方 MLED 业务战略的技术基石。
京东方与华灿将充分发挥优势互补,相互赋能,加快 MLED 全产业链布局,构建 MLED 业务新生态,促进双方业务快速提升。公司巨量转移技术与设备厂商联合开发,良率持续提升,进展顺利。公司在Micro方向的研发处于行业领先水平,基于这些技术突破,我们认为Micro LED产品已经具备产业化的条件,因此公司决定启动此次募投项目,我们有信心随着Micro项目的投产,能够给华灿财务指标带来大幅提升。
诺视科技完成数千万元Pre-A轮系列融资,瞄准微显示芯片
昨日,Micro LED显示芯片解决方案公司诺视科技宣布完成数千万元Pre-A轮系列融资,Pre-A轮由盛景嘉成领投,上市公司百纳千成跟投,老股东持续加码;Pre-A+轮由九合创投独家投资。

据了解,本轮融资将主要用于产品研发迭代、公司运营及设备采购。
事实上,百纳千成在10月25日就已发布相关公告披露了这一交易:各方同意本轮投资方以投后2.45亿元的估值对诺视科技进行增资,其中成渝百景投资1200万元,取得本次增资后诺视科技4.9%的股权,百纳荟萃投资300万元,取得本次增资后诺视科技1.22%的股权。
百纳千成在公告中提到,随着“元宇宙”行业的兴起和相关产业生态的逐步完善,VR/AR等穿戴式智能设备的应用场景将进一步扩大。本次投资符合公司加大对内容创新技术的投入和转型力度的战略方向,短期内不会对公司主营业务产生较大影响。
诺视科技(苏州)有限公司成立于2021年10月,核心创始团队来自于Intel、中国头部LED/Micro-LED企业、湖南大学等半导体领域关键人才,均拥有多年Micro-LED芯片及微显示屏研发及量产经验。
诺视科技主要从事Micro LED芯片及器件设计、研发、制造和销售等业务,产品广泛应用于显示、微投影、HUD、AR/VR和光通讯等领域。Micro LED作为新一代显示技术,具有低功耗、高亮度、超高分辨率与色彩饱和度、反应速度快、寿命较长、效率较高等诸多技术优点。
诺视科技创始人兼CEO王亚洲表示:“公司将更大精力聚焦于近眼显示,但也会涉及Micro LED大屏显示相关的巨量转移芯片。目前来看,大屏显示虽然也有技术挑战,但其难度和近眼显示相比要低很多,而且行业生态更加完善。就近眼显示而言,相比于蓝宝石4寸路线,诺视的WLVSP(Wafer Level Vertically Stacked Pixels) 已经延伸至8寸集成电路工艺,以集成电路大尺寸工艺大幅优化Micro LED良率和成本。”
