这家苏州企业成功点亮 0.39 英寸 XGA Micro LED 微显示屏

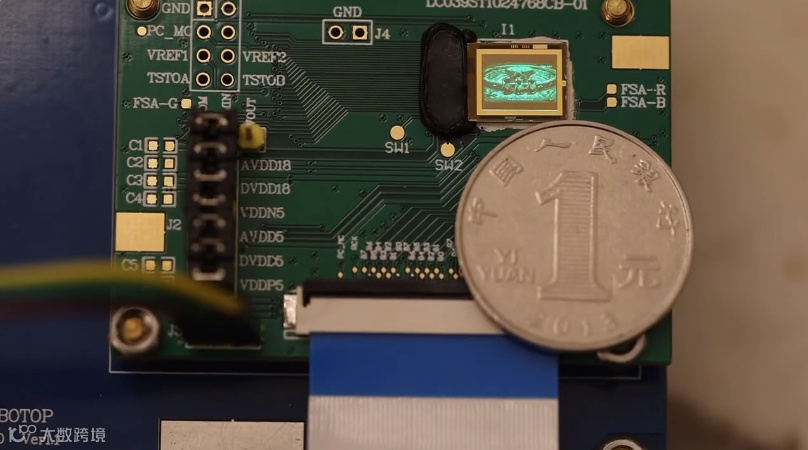

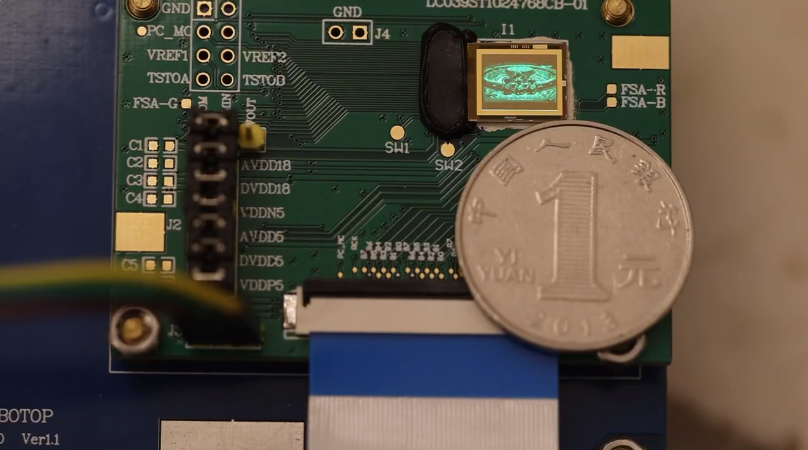

近日，诺视科技成功点亮0.39英寸XGA Micro LED微显示屏，标志着该公司的WLVSP（Wafer Level Vertically Stacked Pixels，晶圆级垂直堆叠像素）技术方案取得重大突破。

据悉，诺视科技成立于2021年，总部位于苏州，主要从事Micro LED芯片及器件设计、研发、制造和销售等业务，产品广泛应用于显示、微投影、HUD、AR/VR和光通讯等领域。

公司自主研发的VSP创新性技术，融合了集成电路工艺，能够生产高性能、高良率、低成本的Micro LED微显示器。通过与湖南大学产学研合作，诺视科技逐步实现了大尺寸硅基集成电路工艺和VSP技术方案的统一，未来双方也将持续在Micro LED领域持续开展合作。

诺视科技CTO表示，本次0.39英寸Micro LED微显示屏的点亮，是公司VSP技术方案落地的第一步，未来，公司将不断提高研发能力，迭代工艺技术，在更小屏幕尺寸、更高PPI以及堆叠彩色化方面实现更多突破，推出更具竞争力的产品。

值得注意的是，今年10月，诺视科技获得数千万元融资，百纳荟萃、成渝百景、数字光芯分别投资300万元、1200万元和500万元，取得诺视科技1.22%、4.90%、6.63%的股权。

诺视（INNOVISION）科技聚焦于 Micro LED 芯片研发、生产及销售。Micro LED 作为下一代智能终端核心零部件，主要应用于如 AR / VR / MR 等 HMD、汽车 HUD、微型投影、中大屏显示等领域。诺视团队是国内最早一批参与研发和小批量生产 Micro LED 微显示屏芯片的团队，也是国内首个深度融合集成电路制造工艺和 Micro LED 芯片制造的团队。诺视特有的 VSP 技术，可结合 8 英寸集成电路工艺产线，具有高性能、低成本、高良率的量产特性，在同一技术路线上可以同时输出 Micro LED 巨转芯片与微显示屏两种产品形态，以 IDM 模式从专利布局、产品设计、生产制造，到封装测试实现完全自主可控。
