

Micro-LED新突破！江风益院士团队大幅提升橙-红光LED发光性能

MicroLEDDisplay

2020-11-24

导读：Photonics Research 2020年第11期 Editors’ Pick：Shengnan Zh

Photonics Research 2020年第11期 Editors’ Pick：

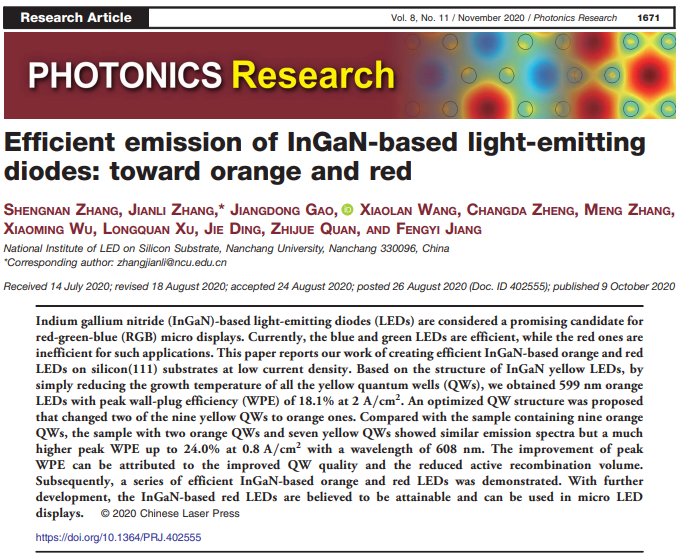

Shengnan Zhang, Jianli Zhang, Jiangdong Gao, et al. Efficient emission of InGaN-based light-emitting diodes: toward orange and red[J]. Photonics Research, 2020, 8(11): 11001671.

InGaN薄膜因其宽带隙可调的优点，在可见光领域内拥有广阔的应用前景，用于micro-LED全彩显示是其中最有潜力的应用之一，未来的智能手机、手表、虚拟现实眼镜等小尺寸显示屏都将受益于micro-LED技术。

目前micro-LED技术正面临两大挑战，首先是大家熟知的实现巨量转移技术非常困难，另一个就是缺乏高效可靠的红光micro-LED芯片。目前的红光LED是由AlGaInP材料制成，在正常芯片尺寸下，其效率高达60%以上。然而，当芯片尺寸缩小到微米量级时，其效率会急剧降低到1%以下。此外，AlGaInP材料较差的力学性能给巨量转移增加了新的困难，因为巨量转移要求材料具有良好的机械强度，以避免在芯片抓取和放置过程中出现开裂。

InGaN材料在具有较好机械稳定性和较短空穴扩散长度的同时，又与InGaN基绿光、蓝光micro-LED兼容，是红光micro-LED的较佳选择。然而，InGaN基红光量子阱存在严重的铟偏析问题，这将导致红光量子阱中的非辐射复合增加，从而引起效率降低。在过去20年的研究中，InGaN基红光LED功率转换效率不足2.5%。铟偏析问题严重阻碍了InGaN基红光LED的发展。因此，如何解决铟偏析问题是获得高效InGaN基红光LED的关键。

近日，南昌大学的江风益院士课题组在Photonics Research 2020年第8卷第11期上展示了他们最新研制的高光效InGaN基橙-红光LED结果。

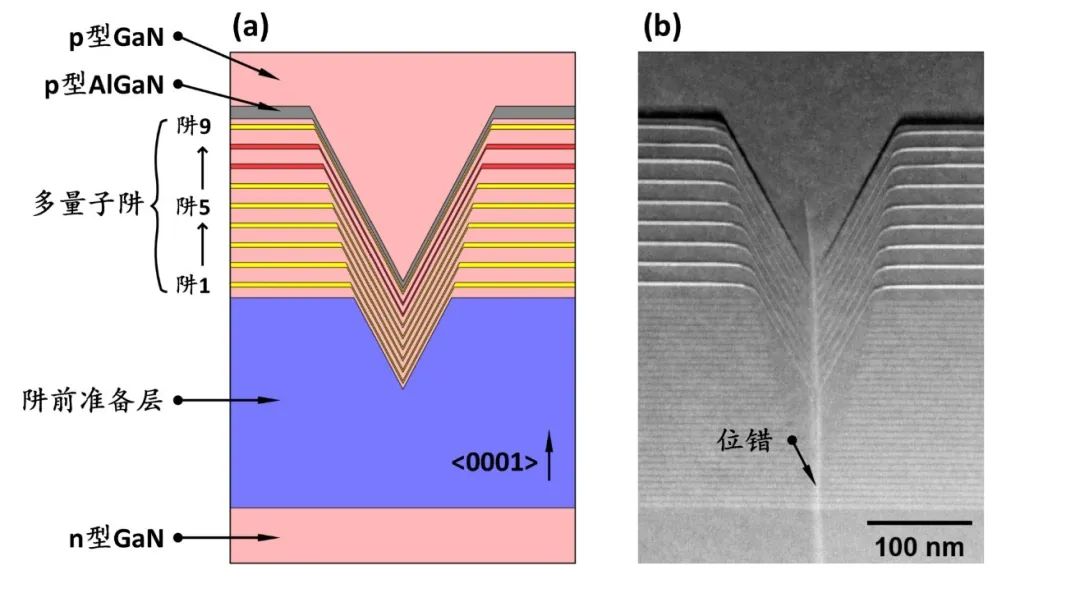

(a) 高光效橙光LED外延材料结构示意图与 (b) 其断面TEM测试结果

此项工作基于硅衬底氮化镓技术，引入了铟镓氮红光量子阱与黄光量子阱交替生长方法，并结合V形坑技术，从而大幅缓解了红光量子阱中高In组分偏析问题。再依据V形p-n结和量子阱带隙工程大幅提升了红光量子阱中的辐射复合速率。

使用该技术成功制备了一系列高效的InGaN基橙-红光LED。当发光波长分别为594、608和621 nm时，其功率转换效率分别为30.1% 、24.0%以及 16.8%，光效相较于以往报道的相同波段InGaN基LED结果整体提高了约十倍。

研究人员认为，该项技术在未来还有较大的进步空间，同时该团队的实验结果也证明了InGaN材料在制作显示应用的红光像素芯片上将有巨大潜力和美好前景。

作者简介

张建立

南昌大学国家硅基LED工程技术研究中心

主要研究方向：

发光材料与器件、MOCVD装备技术、半导体照明技术

张建立，南昌大学国家硅基LED工程技术研究中心研究员，博士生导师，教育部发光材料与器件工程研究中心主任。2014年于南昌大学获材料物理与化学博士学位。主要从事硅衬底氮化镓发光材料与器件相关研究，包括MOCVD装备研制、硅上氮化镓材料生长、铟镓氮长波段LED制备、LED材料与器件分析、多基色LED封装等。主持/参与国家重点研发计划、国家自然科学基金6项，发表SCI论文40余篇，获授权发明专利9项。

文

章

推

荐

1. F. Piva, C. De Santi, M. Deki, M. Kushimoto, et al. Modeling the degradation mechanisms of AlGaN-based UV-C LEDs: from injection efficiency to mid-gap state generation[J]. Photonics Research, 2020, 8(11): 11001786.

2. Lingling Xie, Bingkun Chen, Fa Zhang, et al. Highly luminescent and stable lead-free cesium copper halide perovskite powders for UV-pumped phosphor-converted light-emitting diodes[J]. Photonics Research, 2020, 8(6): 06000768.

3. Yufeng Li, Chenyu Wang, Ye Zhang, et al. Analysis of TM/TE mode enhancement and droop reduction by a nanoporous n-AlGaN underlayer in a 290 nm UV-LED[J]. Photonics Research, 2020, 8(6): 06000806.

来源：网络整理

【声明】内容源于网络

MicroLEDDisplay

横跨LCD、LED和半导体三大领域，覆盖Mini/Micro LED显示终端应用、面板、封装、芯片／驱动IC、材料、装备等上中下游。提供显示行业新闻与技术趋势、分析报告、企业数据等，快速呈现显示行业动态与趋势！

内容 3790

粉丝 0

MicroLEDDisplay 横跨LCD、LED和半导体三大领域，覆盖Mini/Micro LED显示终端应用、面板、封装、芯片／驱动IC、材料、装备等上中下游。提供显示行业新闻与技术趋势、分析报告、企业数据等，快速呈现显示行业动态与趋势！

总阅读949

粉丝0

内容3.8k
