近日国外知名拆解机构iFixit对Vision Pro进行了芯片级拆解，结果显示该设备内含大量德州仪器（TI）芯片，还有一颗国产芯片——兆易创新GD25Q80E 1 MB 串行 NOR 闪存。
以下为Vision Pro内部芯片结构：

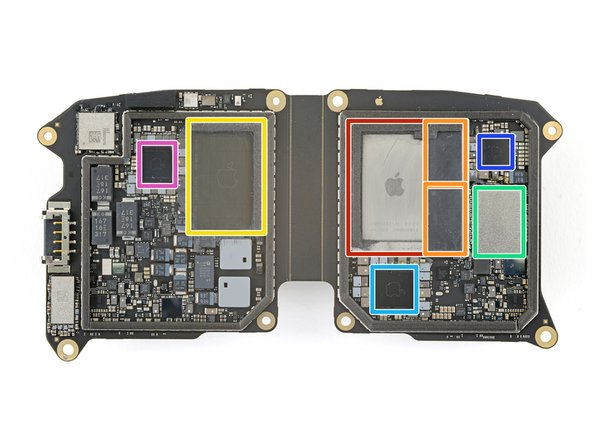

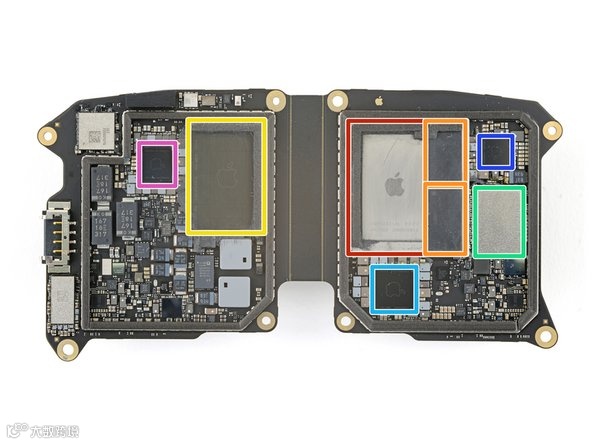

步骤1：主板正面
红色：苹果 APL1109/339S01081E M2 八核应用处理器和图形处理单元
橙色：美光 MT62F1G64D8WT-031 XT:B 8 GB LPDDR5 SDRAM 内存
黄色：苹果 APL1W08/339S01186 R1 传感器协处理器
绿色：铠侠 K5A4RC2097 256 GB NAND 闪存
天蓝：苹果 APL109C/343S00627 电源管理芯片
蓝色：苹果 APL109D/343S00628 电源管理芯片
紫色：苹果 APL1004/343S00629 电源管理芯片

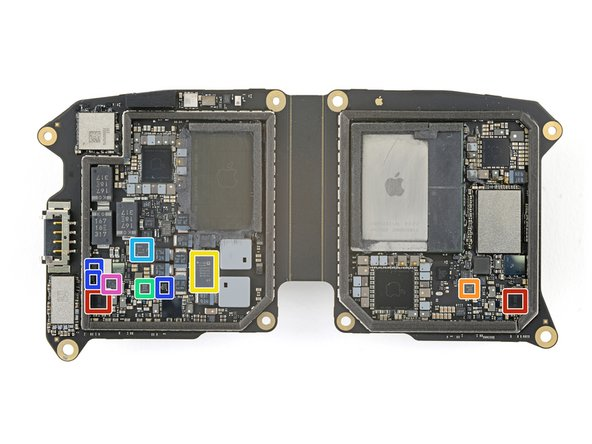

步骤2：主板正面
红色：苹果 338S00521-B0 电源管理
橙色：德州仪器 LMK1C1104 时钟缓冲器
黄色：ADI LT8652S 8.5 A / 18 V 双通道同步降压转换器
绿色：德州仪器TPS62125 300 mA 降压转换器
天蓝：德州仪器 TPS61045可调升压转换器
蓝色：安森美 FPF2895C 限流开关
紫色：德州仪器 TPS70936 150 mA/3.6 V LDO 稳压器

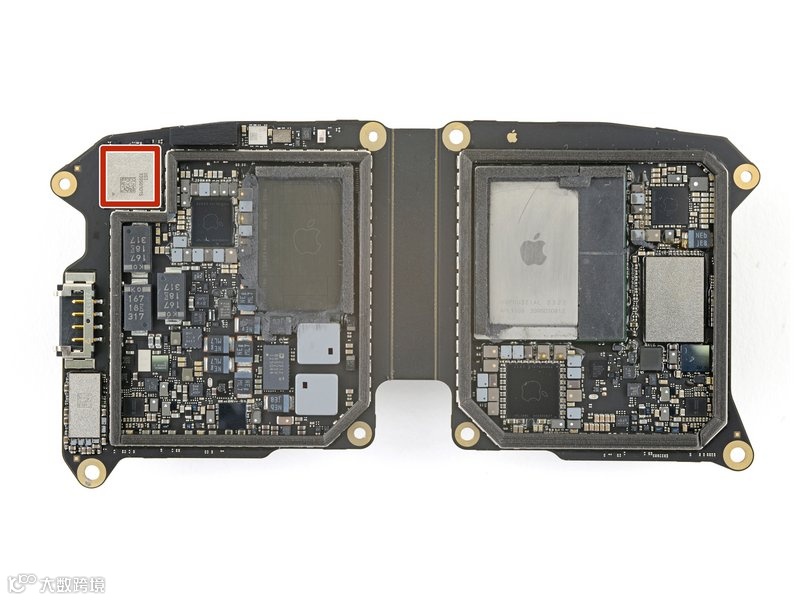

步骤3：主板正面连接芯片
红色：USI 339S01015 WiFi/蓝牙模块
步骤4：主板背面
红色：ADI TMC5072双2相步进电机驱动器
橙色：莱迪思半导体 ICE5LP4K iCE40 Ultra FPGA
黄色：可能是 Cirrus Logic CS46L11 音频编解码器
绿色：Diodes Incorporated PI2DBS16212A 2:1 多路/解路复用器
天蓝：德州仪器 TMUX1575 四路SPDT模拟开关
蓝色：德州仪器 TS5A23159 双 SPDT 模拟开关
紫色：德州仪器 TPS62135 4 A 降压转换器

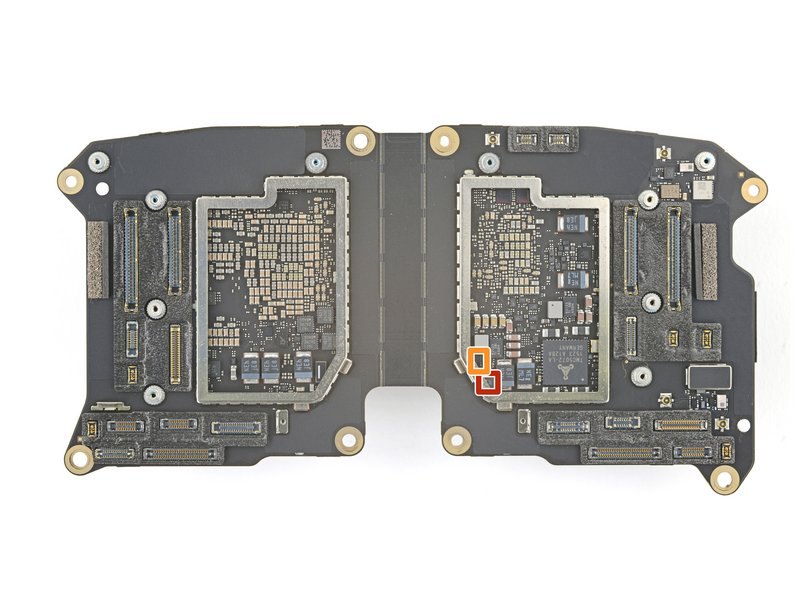

步骤5：主板背面
红色：德州仪器 TLV6703 比较器，带集成基准功能
橙色：安森美 FPF2895C 限流开关

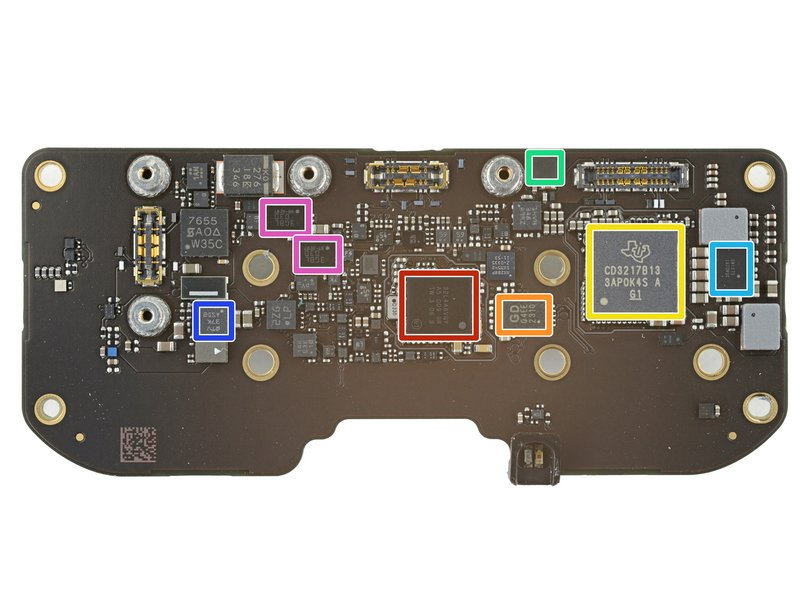

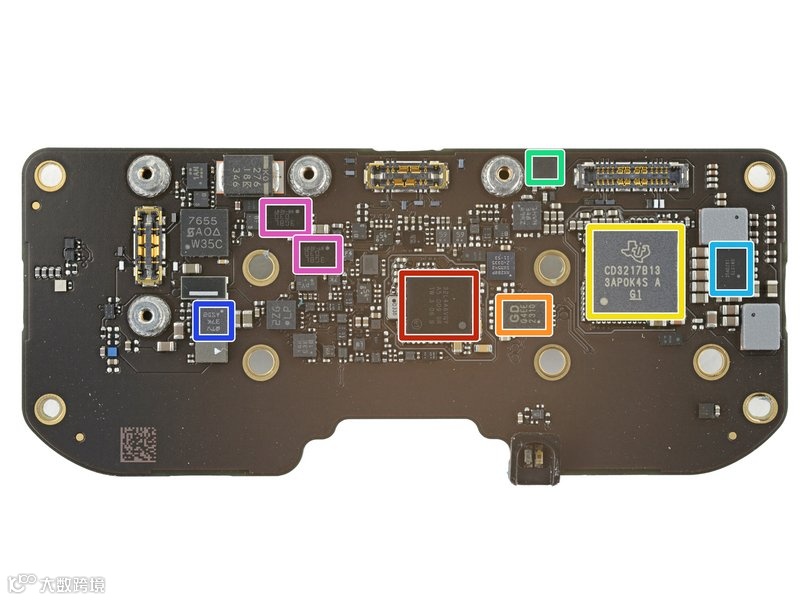

步骤6：充电板正面
红色：意法半导体 STM 32L4A6VG Arm Cortex-M4微控制器
橙色：兆易创新 GD25Q80E 1 MB 串行 NOR 闪存
黄色：德州仪器 CD3217B13 USB Type-C 控制器
绿色：德州仪器 TPD4S311A USB Type-C 端口保护器
天蓝：德州仪器 TPS62180 6 A 同步降压转换器
蓝色：德州仪器 TPS62160 1 A 降压转换器
紫色：安森美 FPF2895C 限流开关

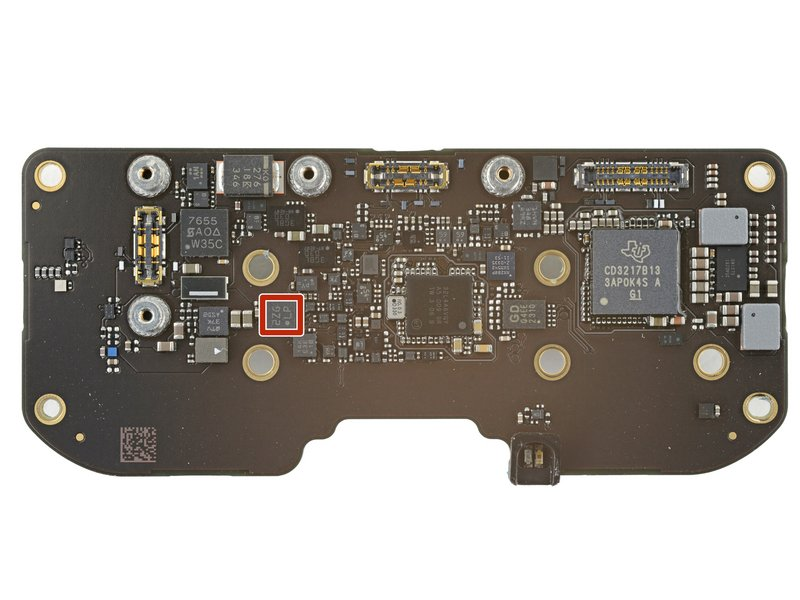

步骤7：充电板正面传感器
红色：博世 Sensortec 加速度计

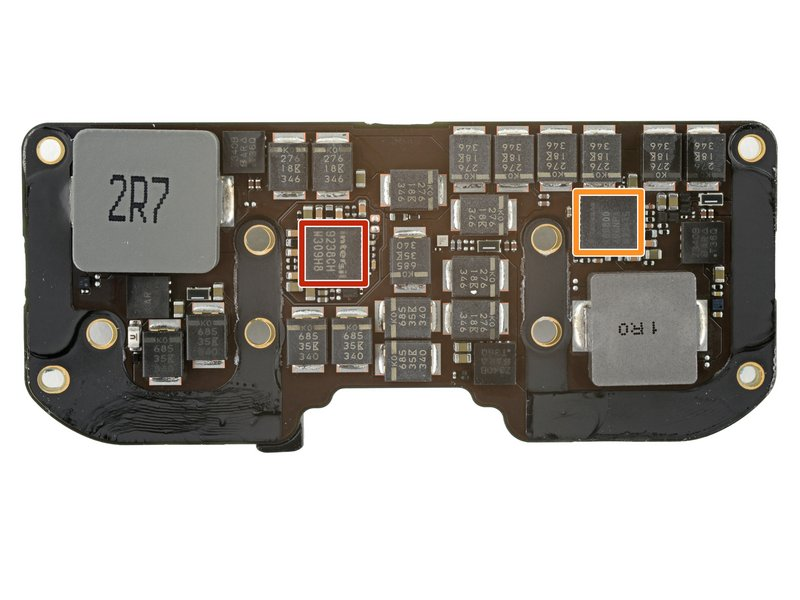

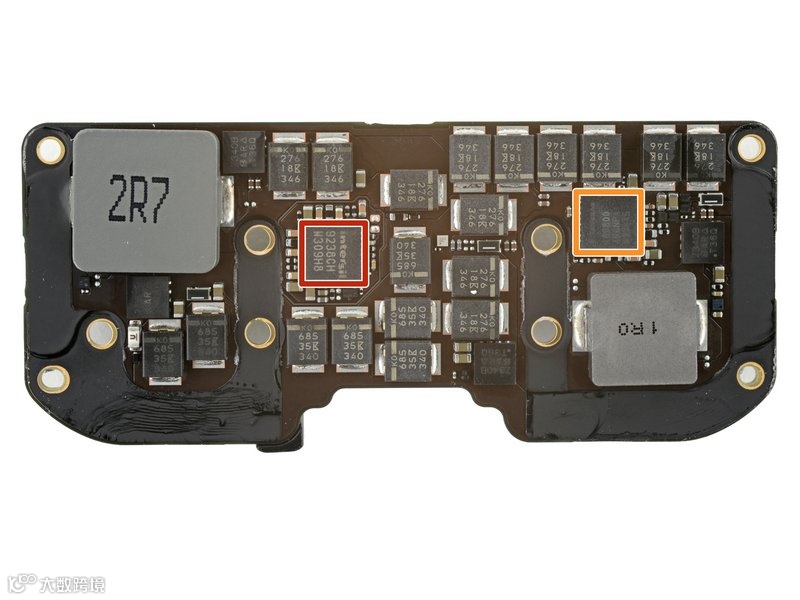

步骤8：充电板背面
红色：瑞萨 ISL9238C 升降压电池充电器
橙色：瑞萨 RAA489800 双向升降压稳压器
步骤9：充电板背面传感器
红色：德州仪器TMP103A温度传感器
橙色：德州仪器TMP103B温度传感器

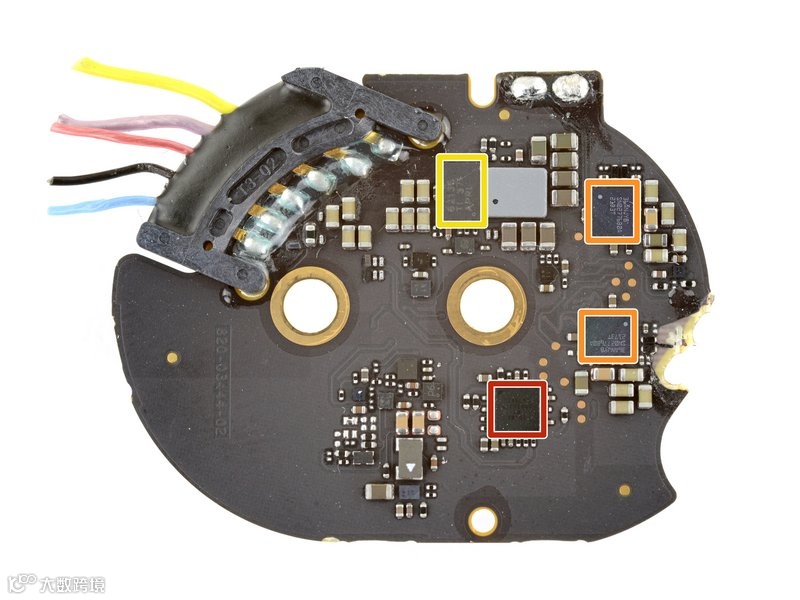

步骤10：扬声器主板
红色：可能是 Cirrus Logic CS46L11音频编解码器
橙色：德州仪器 SN02776B0A 音频放大器
黄色：德州仪器 TPS62135 4 A 降压转换器

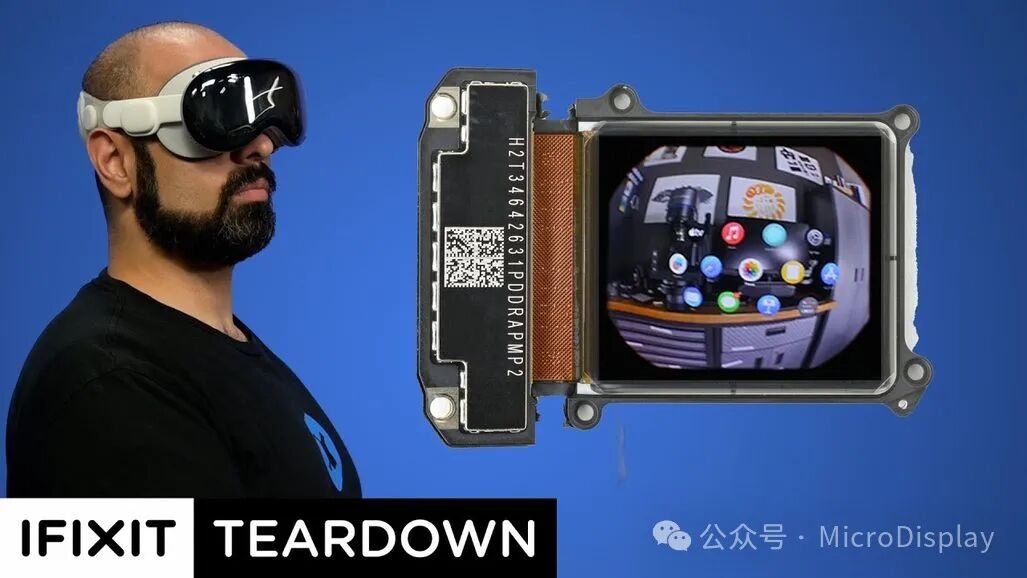

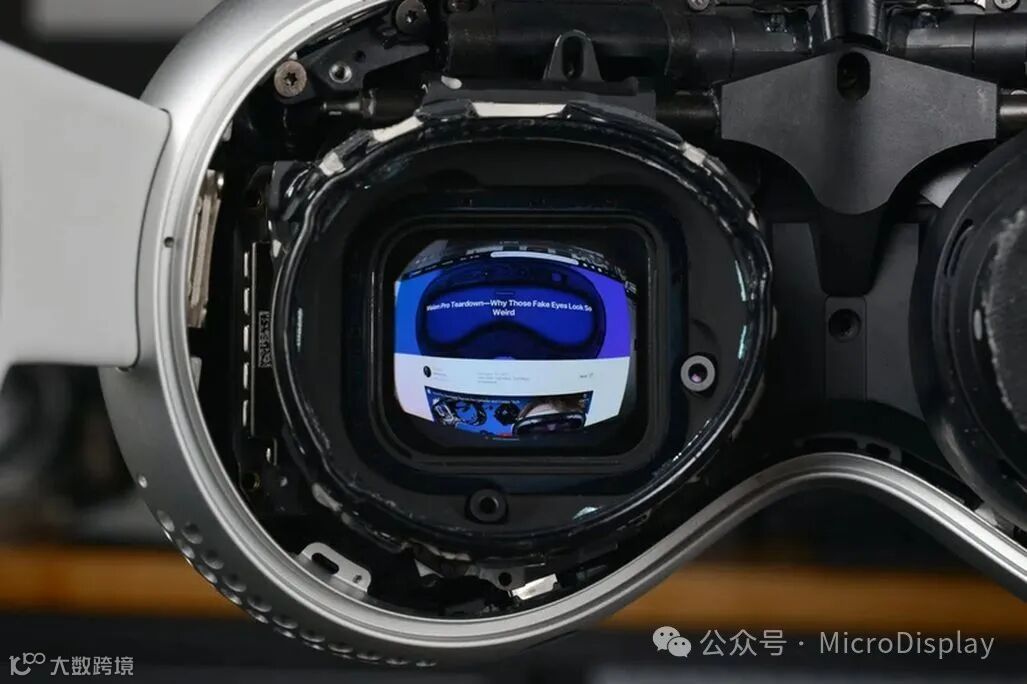

除了芯片，iFixit 的拆解中还有关于解释“Vision Pro 是否为真 4K”的疑问。从严格意义上来说，Vision Pro 所采用的 microOLED 屏幕面板并未达到 4K 标准，但已经非常接近了。附上拆解的其它信息如下：

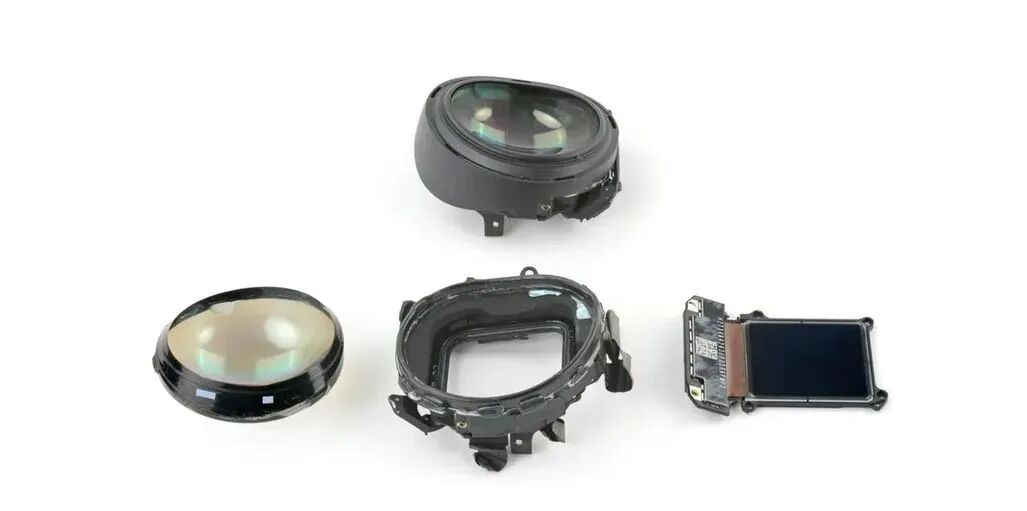

像素密度
iFixit 团队表示 Vision Pro 所采用的 microOLED 屏幕面板，像素密度他们所见过的密度最高的，达到了每英寸 3386 像素（ppi）。
iFixit 指出，Meta Quest 3 的分辨率约为 1218ppi，而 HTC Vive Pro 的分辨率更低，约为 950ppi，iPhone 15 Pro Max 的分辨率为 460ppi。
空间分辨率
在头显方面，角分辨率 / 空间分辨率（Pixels Per Degree，PPD）是另一个重要参数，PPD 数值越大，就说明对细节的显示越精细，用户对显示画面的感受就越清晰。
iFixit 预估 Vision Pro 头显的 PPD 为 34，作为对比，Meta Quest 3 头显的 PPD 为 25，HTC Vive Pro 的 PPD 为 23.9。
来源：集微网、IT之家
