三星显示XR Display之Micro LED微显示技术进化路线分析

三星显示器可用于增强现实（AR）设备显示器的 LEDoS（硅上 LED）技术预计它会按照蓝色 + QDs→RGB 3-panel→Monolithic 1-panel方法路线进化。

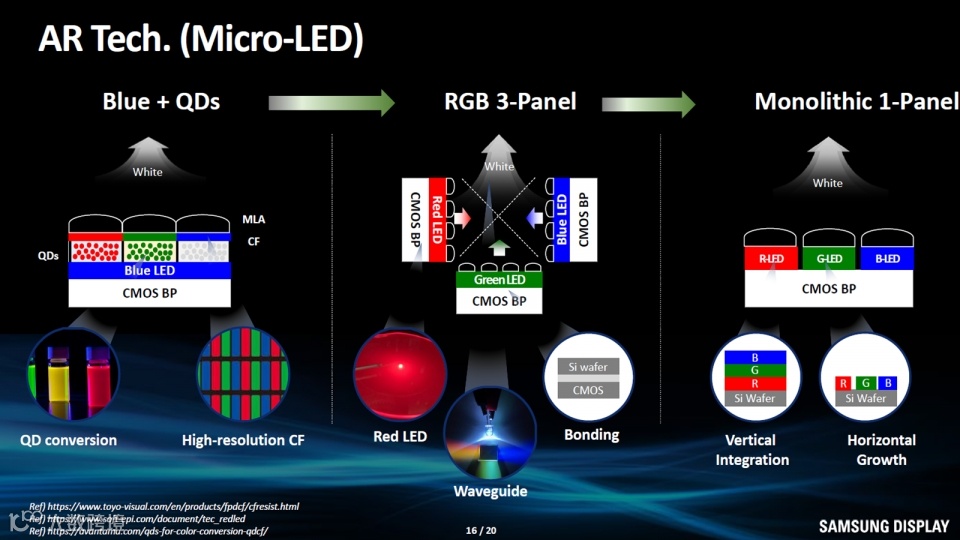

5月23日，三星显示器执行董事Jongmoo Heo介绍了代表性的LEDos技术：蓝色+量子点（QD）方法、RGB 3-panel、Monolithic 1-panel。

LEDOS是指在硅基板上形成约数微米(μm)的微型发光二极管(LED)的技术。预计 LEDos 可用于显示扩展现实 (XR) 设备中的增强现实 (AR) 设备。这是因为在亮度方面具有优势的LED在信息必须叠加到现实世界的LEDos中具有优势。

蓝色+QD方式的LEDos是在互补金属氧化物半导体（CMOS）基板（背板）上形成蓝色LED，然后通过QD颜色转换层实现颜色的方法。微透镜阵列 (MLA) 放置在 QD 顶部，以提高光提取效率。MLA 还可用于RGB 3-panel和Monolithic 1-panel的 LEDos。

RGB 3-panel方法是一种通过在三个CMOS基板上形成R、G和B micro LED来创建三个面板的技术。这种情况下就需要波导（光波导）技术。波导技术通过控制光并将其引导到特定方向来传输图像。

Monolithic 1-panel方法有一个面板。R、G和B LED 垂直堆叠在 CMOS 基板上，或水平并排堆叠在同一层上。

三星显示执行董事Heo Jong-moo介绍LEDos技术包括蓝色+量子点（QD）方法、RGB 3-panel、Monolithic 1-panel

董事总经理 Heo Jong-moo 表示：“有机发光二极管 (OLED) 可以通过在玻璃或 CMOS 基板上沉积来实现 RGB，但 LED 需要高温外延工艺，所以必须制造 RGB LED。Heo董事总经理表示：在三个面板技术方向中生产RGB LED或分别对它们进行图案化是一个困难的过程，这会增加产品成本。当然这也是开发高分辨率面板时必须克服的问题。

他表示，XR显示不仅仅是之前使用的OLED的延伸，而是一种可以在光学、面板、工艺和材料方面创造新价值的综合技术。

Heo董事总经理指出，迄今为止发布的虚拟现实（VR）设备尚未在市场上站稳脚跟的原因如下：缺乏内容等价值、设备不方便以及成本高。到目前为止，VR设备本身还没有像戴眼镜看眼前屏幕那样舒服，而且成本也已经超过了可以普及的水平。

Heo 董事总经理补充道：当价值、便利性和成本等三个要素都具备时，XR 市场才会大幅增长。目前，该市场还处于起步阶段。三星显示器启动了“M项目”，并在2022年底开发出1英寸左右的微型显示器。OLEDoS和LEDoS都是将OLED沉积在硅基板上，都是具有代表性的微显示技术。

来源：MicroDisplay 译自thelec
