为了扩展OLED微型显示器的应用领域，进一步实现高亮度化最为令人期待。特别是在AR眼镜的用途中，要求具备在外光环境下的明视度，因此，迫切希望增大显示器的亮度。当然，在其他应用领域中，高亮度化技术也非常有用，作为有助于延长OLED使用寿命、降低功耗的重要技术而备受期待。
为了满足这些需求，索尼半导体解决方案公司(下称SSS) 通过采用在像素内生成微透镜的自创技术，提高了发光效率，与传统技术相比，发光效率增大2.2倍。另外，通过微透镜的光线更加平行化，这有利于减少彩色滤光片之间的串扰，改善可视角特性。
通过采用微透镜技术，提高发光效率

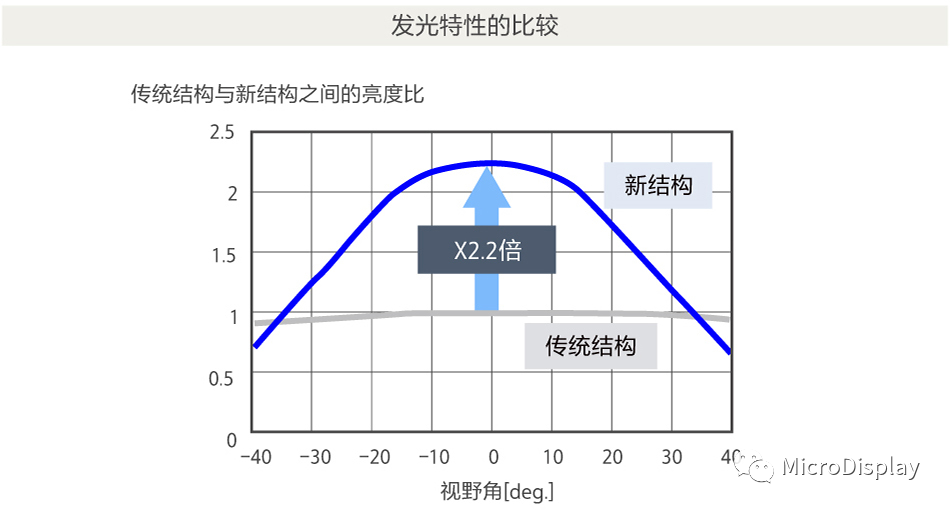

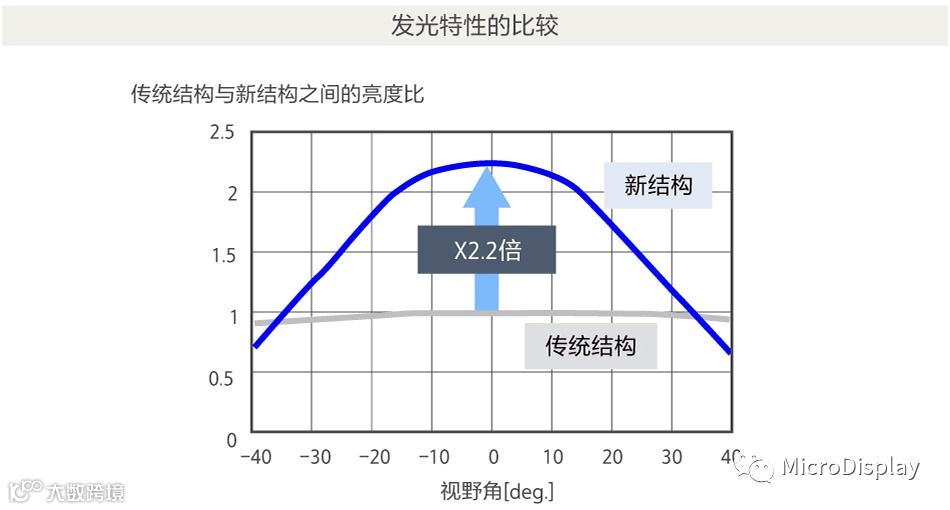

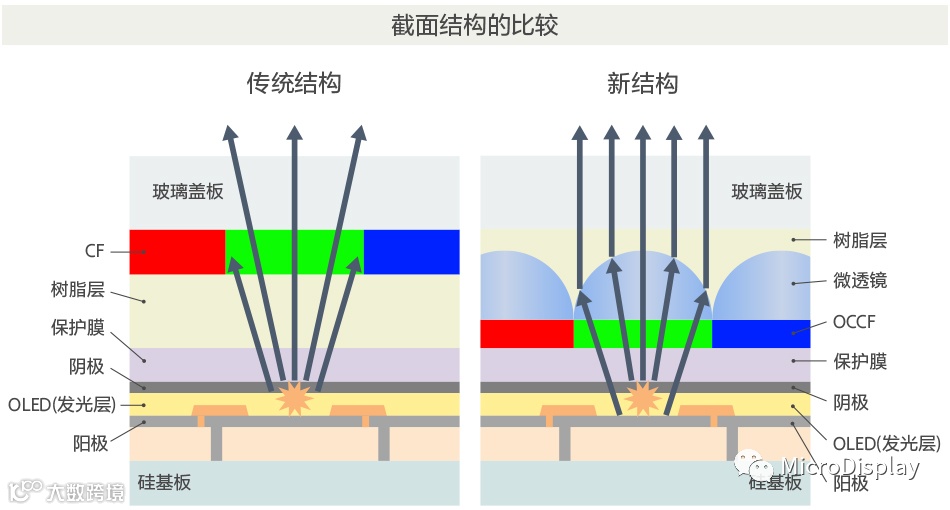

如下图所示，通过将微透镜配置在像素内的OCCF（On Chip Color Filter：芯载彩色滤光片）上，来自OLED发光层正面方向的光线出光效率提升到传统结构的2.2倍。在AR眼镜等需要具备高亮度的应用中，原理上会希望能够得到更加平行的出射光线，故这项发光特性对此来非常有利。此外，在不需要用到高亮度的应用中，该技术将有助于降低功耗和延长使用寿命。
通过采用微透镜技术，改善可视角特性

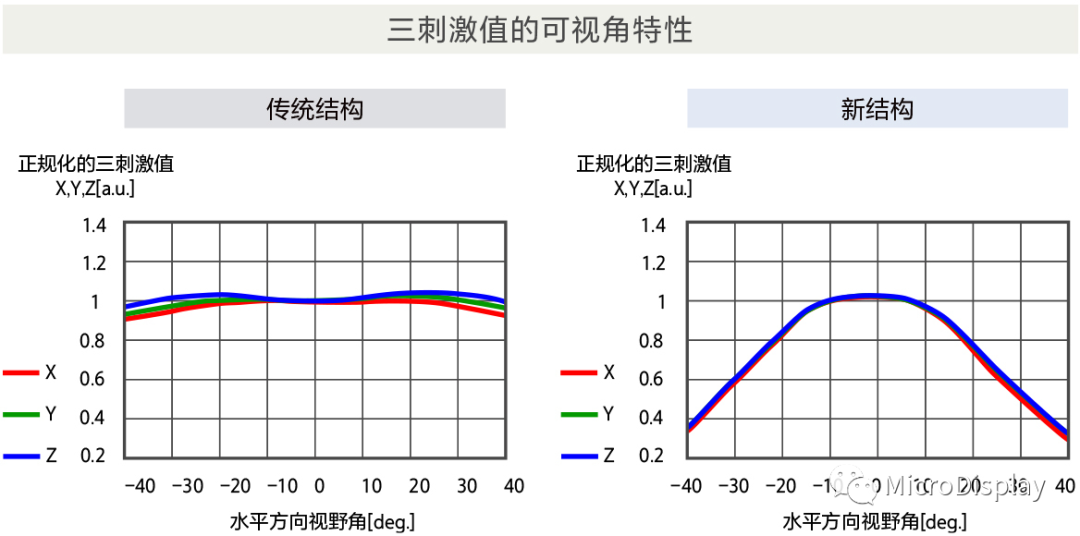

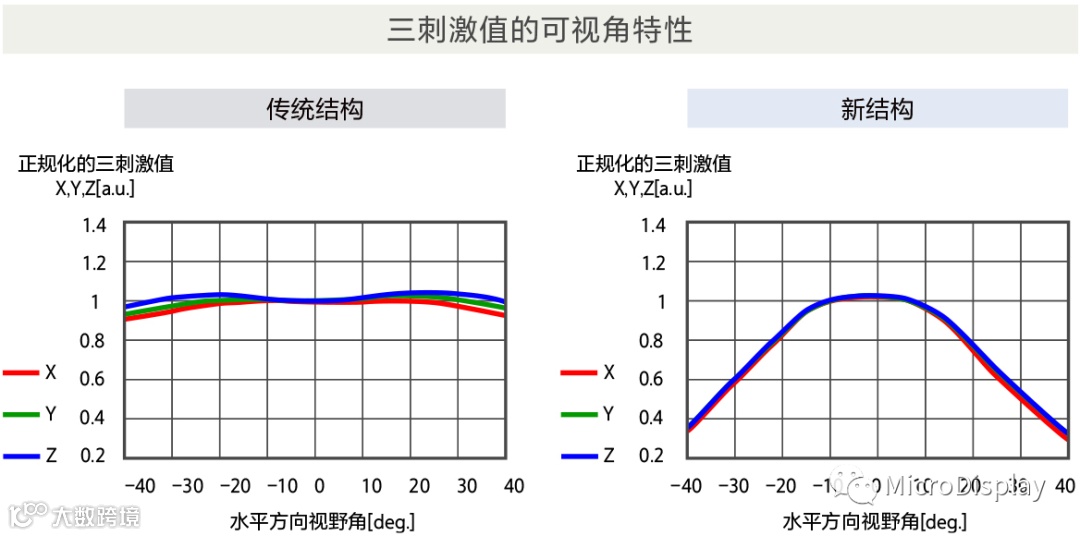

由于从微透镜中射出的光线会更加平行，因此具有在正面方向可达到峰值的特性。该特性对于AR眼镜等偏光光学系统及光波导光学系统来说，是非常具有优势的。同时，该特性还有助于将相邻的彩色滤光片之间的干扰降至最小程度，产生如下图所示的可视角改善效果。从斜向进行观测时的三刺激值偏离也变得很小，具有改善偏色的效果。
约8年期间内，最大亮度提升到了10倍

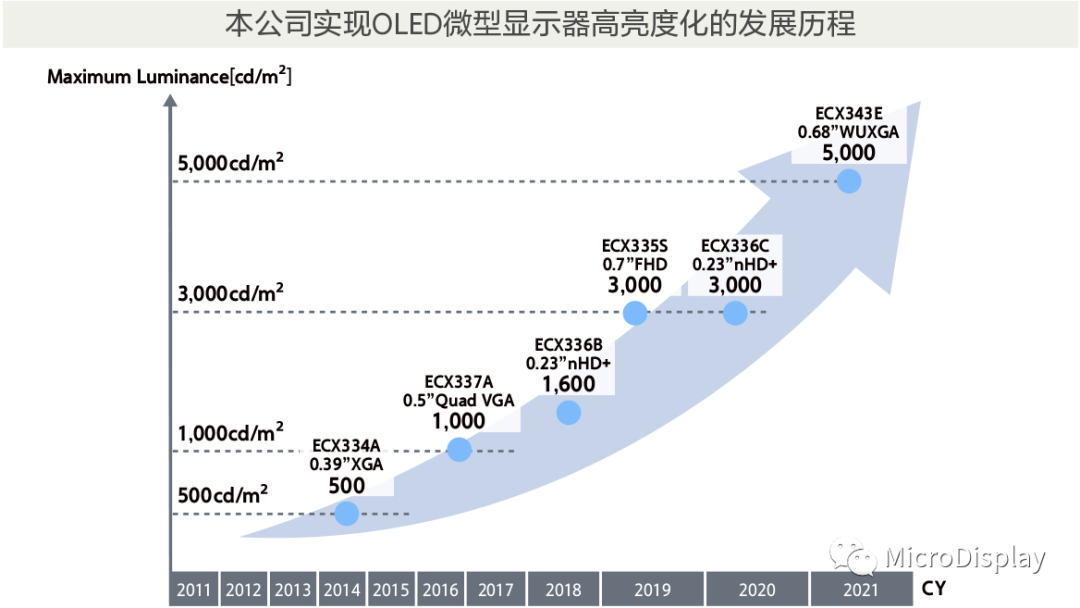

SSS除了通过导入微透镜技术来提升亮度之外，还持续不断地采取了改善发光效率的有效对策，如下图所示，分阶段地提高了最大发光亮度。今后，为了扩大OLED微型显示器产品的应用，我们还将继续努力，进一步推进亮度的提升。
■参考文献
Youske Motoyama 等 DISTINGUISHED PAPERS, BEST OF DISPLAY WEEK2019
High‐efficiency OLED microdisplay with microlens array
来源：索尼半导体
