近期,湖南大学的潘安练教授携手湖南师范大学、诺视科技及晶能光电等顶尖团队,连续取得两项重大科研突破。

 01


AM:量子点像素堆叠的全彩Micro-LED单片集成技术


将色彩转换材料单体集成到蓝光背景微发光二极管(micro-LEDs)上,已成为实现全彩微显示设备的一种有前途的策略。然而,这种方法仍面临诸如蓝光背景泄漏和由于量子点(QD)材料和制造工艺不满意导致的低良品率等挑战。

在这里,湖南大学潘安练教授、李梓维教授、黄建华博士等人联合湖南师范大学、诺视科技、晶能光电多家单位,开发了量子点色转换像素集成的Micro-LED全彩集成工艺,实现了超高亮度、超高像素密度的Micro-LED全彩微显示芯片。展示了单体集成的0.39英寸微显示屏幕,能够显示丰富多彩的图片和视频,这是通过在蓝光背景micro-LED晶圆上创建界面化学键,实现小于5微米QD像素的晶圆级粘附。选择带有氯磺酰基和硅烷基的配体分子作为合成配体和表面处理材料,有助于制备高效的QD光刻胶,并形成用于像素集成的牢固化学键。

这是微显示设备领域的领先记录,实现了超过40万尼特的最高亮度、3300 PPI的超高分辨率、130.4% NTSC的宽色域,以及超过1000小时的最终服务寿命性能。这些结果将成熟的集成电路技术扩展到微显示设备的制造中,也为全彩微LED的产业化进程铺平了道路。

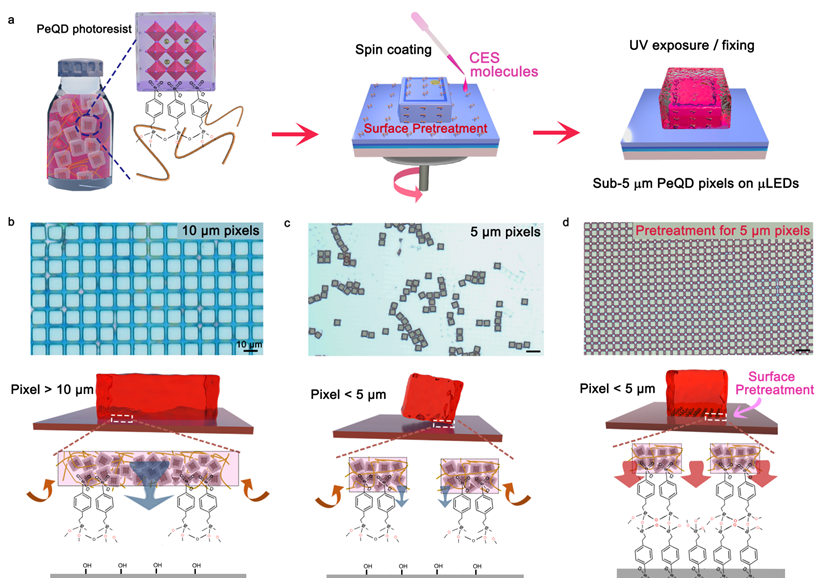

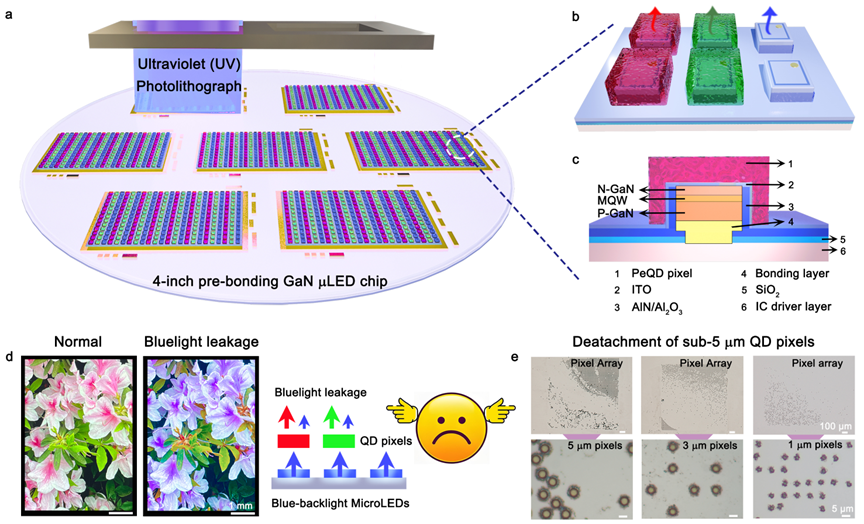

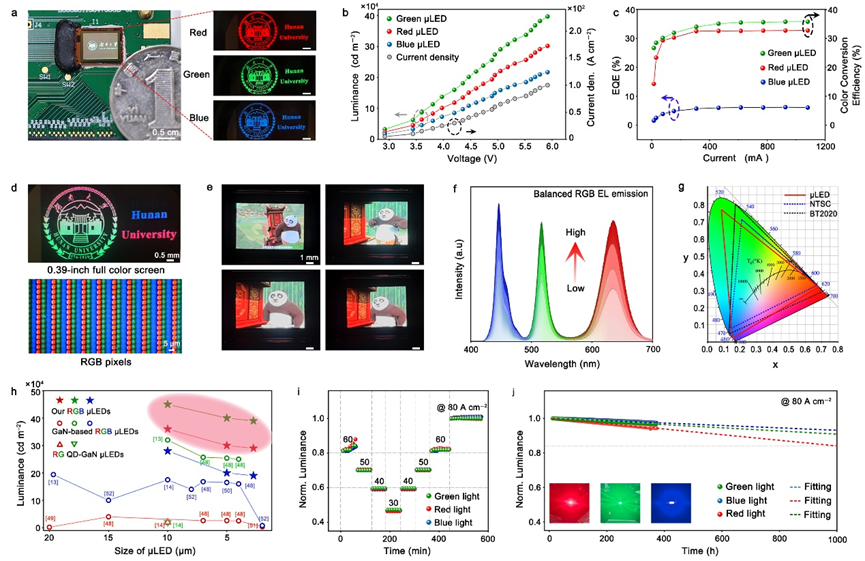

图1. 量子点像素堆叠的全彩Micro-LED单片集成技术示意图。Micro-LED全彩集成存在“蓝色背光泄漏”和“彩色像素集成良率低”两大难题。

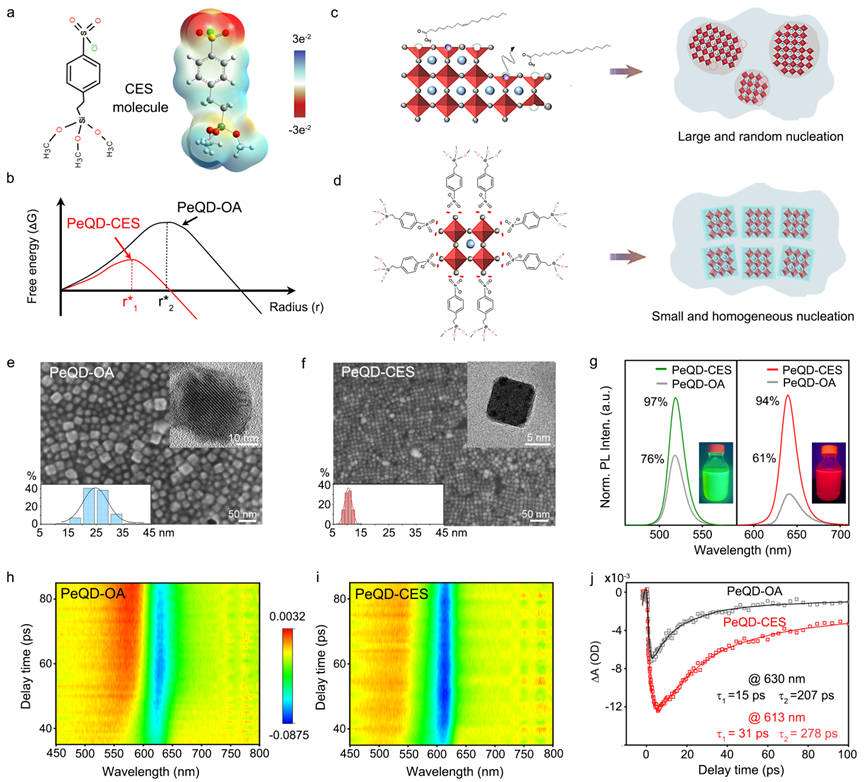

图2. 钙钛矿量子点合成工艺、形貌表征以及发光性能测试。

图3. 量子点色转换像素堆叠工艺中的表面预处理工艺,处理后实现了界面公价化学键成键。

图4.量子点像素堆叠的Micro-LED全彩单片集成技术,其中光阻挡结构有效实现了像素光串扰隔离。

图5. 0.39英寸的彩色Mirco-LED显示屏,展现出大色域、高亮度、高稳定等性能优势。



 02


Light | 硅基超高亮度Micro-LED微显示芯片制造


随着显示科技创新的加速推进及虚拟现实(VR)和增强现实(AR)等微型显示应用的兴起,微型化和高度集成化成为显示技术发展的新趋势。在此背景下,基于微型发光二极管(Micro-LED)的显示技术应运而生,填补了传统微显示技术在分辨率和亮度等关键指标上的短板,被公认为下一代微显示技术的重要发展方向。

作为最重要的直接带隙光电半导体,氮化镓(GaN)具有高热导率、高击穿场强和高饱和电子漂移速率等优良特性,是Micro-LED微显示技术开发的关键材料平台。目前,基于GaN的Micro-LED微显示技术已经成为全球学术研究和产业开发的热点,但由于材料晶体质量限制以及芯片微缩化后侧壁损伤所带来的性能急剧衰减,现有的Micro-LED微显示屏在亮度和均匀性方面难以达到实际应用的要求。同时,Micro-LED微显示的规模应用要求对制程良率、器件可靠性、和生产成本严格控制,这使得大尺寸硅衬底GaN晶圆制程技术成为Micro-LED的最佳产业化路线。GaN基Micro-LED晶圆制程难度很大,面临一系列的技术和工艺挑战,目前成功的案例尚鲜有报道。

针对以上难题,湖南大学潘安练教授和李东教授团队联合诺视科技、晶能光电等合作者,成功开发了包括大尺寸高质量硅基Micro-LED外延片制备工艺、非对准键合集成技术和原子级侧壁钝化技术的IC级GaN基Micro-LED晶圆制造技术,在硅衬底GaN外延片上实现了目前公开报道最高亮度的绿光Micro-LED微显模组。

高质量硅基绿光Micro-LED外延材料

硅衬底GaN基Micro-LED外延片具有大尺寸、衬底易剥离、与CMOS工艺兼容等核心优势,被公认为Micro-LED微显示技术的最佳产业化路线。图1a展示了4英寸硅衬底GaN基Micro-LED外延片的实物照片和结构示意图,研究团队开发了一种“Ga原子表面活性剂辅助生长”方法,在1100℃中等温度条件下生长高质量AlN缓冲层,并制备出具有低位错密度(~5.25×108cm-2)、低翘曲(16.7 μm)和优良波长均匀性(标准差0.939 nm)的绿光Micro-LED外延结构(如图1b-1d)。该技术已成功拓展至6、8及12英寸硅衬底GaN晶圆。

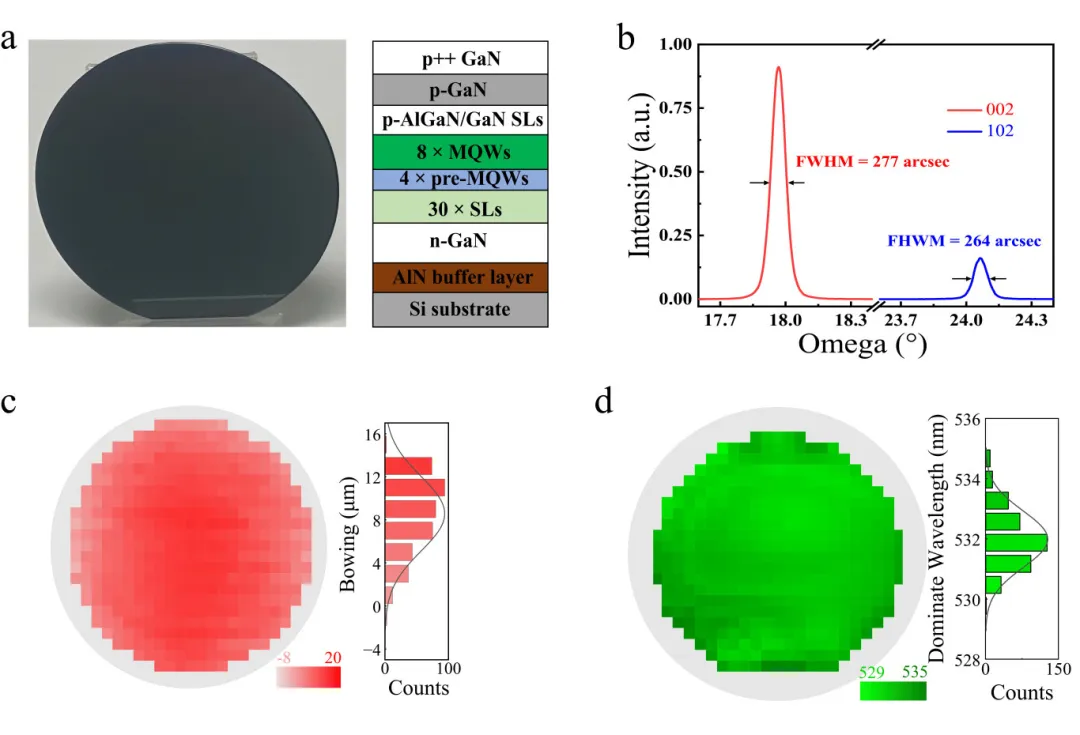

图1:(a)4英寸外延片实物图及外延结构示意图;(b)GaN(002)/(102)双晶的HRXRD摇摆曲线;(c)和(d)分别为外延片翘曲度和光致发光主波长mapping图




超高亮度Micro-LED器件
基于高质量硅衬底GaN基绿光外延材料,研究团队开发了一种Micro-LED侧壁的湿法修复和粗化技术,利用碱性溶液对GaN材料极性面和非极性面的腐蚀速率存在各向异性的特点,成功去除了Micro-LED侧壁刻蚀损伤,并结合原子级侧壁钝化,有效降低了侧壁非辐射复合速率。该技术同时实现了出光面的深亚微米级粗化,有效提升了Micro-LED的光提取效率。如图2所示结果表明,湿法修复和粗化技术实现了Micro-LED亮度的大幅提升。像素尺寸为5 μm的Micro-LED微显示阵列最高发光亮度可达1000万尼特。

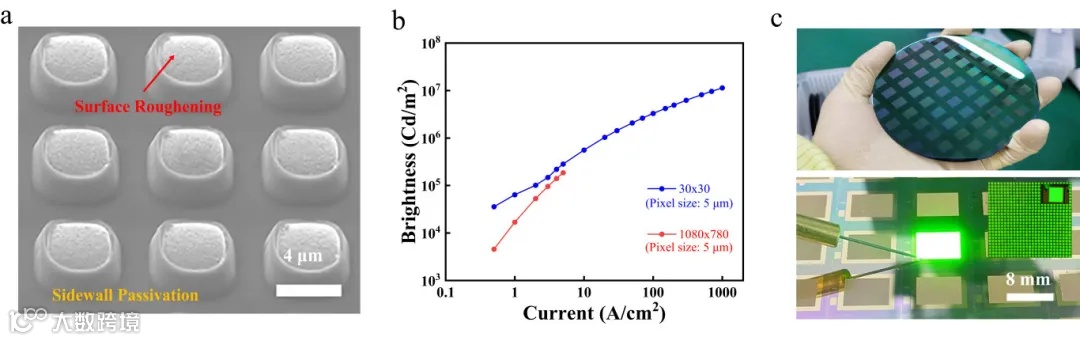

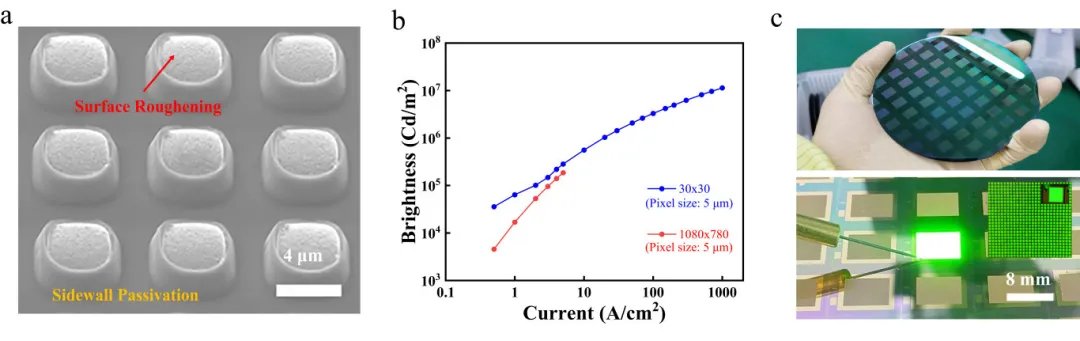

图2:(a)侧壁钝化处理后的发光像素SEM图;(b)Micro-LED器件亮度曲线图;(c)晶圆级光刻像素后的实物图(上),Micro-LED显示屏点亮照片(下),插图为30×30发光像素矩阵



高分辨率、高均匀性Micro-LED微显示屏
研究团队进一步开发了垂直非对准键合集成技术,成功构建了与硅基CMOS紧密集成的可独立寻址的Micro-LED显示芯片,0.39英寸显示屏具有优异的亮度均匀性,标准差仅为720 Cd/m2(2.2%),像素密度高达3400 PPI,实现了图片和视频的高清显示。

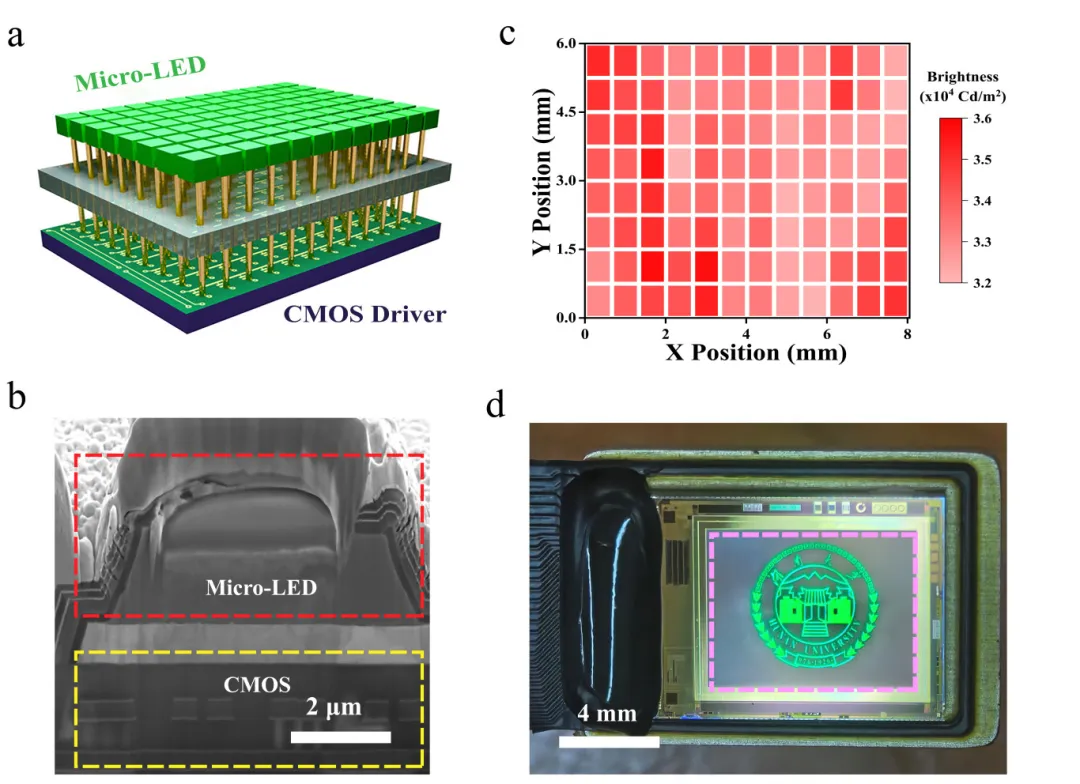

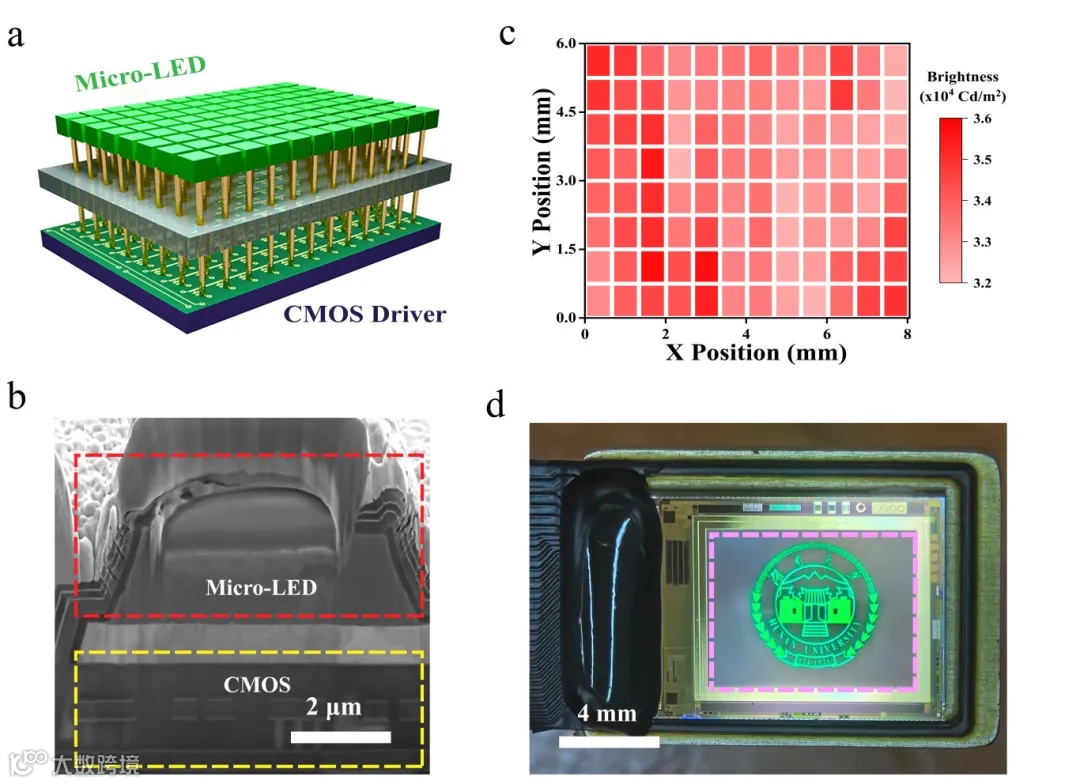

图3:(a)Micro-LED与CMOS驱动集成示意图;(b)芯片像素单元FIB测试剖面图;(c)0.39英寸显示屏亮度均匀性mapping图;(d)湖南大学logo照片高清显示效果图。



总结与展望
本工作基于高质量的硅衬底GaN基Micro-LED外延材料,开发了包括湿法处理技术、原子级钝化技术和垂直非对准键合技术的IC级Micro-LED晶圆制程,成功制备出超高亮度的Micro-LED微显矩阵和与硅基CMOS集成的Micro-LED微显示屏,为高亮度GaN基Micro-LED微显示的规模化制造和应用提供了重要支撑。

2024年11月14日至16日

潘安练教授 将受邀出席

2024第七届中国(国际)Micro LED显示高峰论坛”

发表主题为:全彩Micro LED微显示芯片单片集成技术的演讲




· 嘉宾简介

潘安练,国家杰出青年基金获得者、国家自然科学基金创新研究群体项目负责人。长期聚焦光电集成材料与器件研究,突破了低维半导体能带调控、高性能红外薄膜构筑、硅基Micro-LED微显示芯片开发等瓶颈问题,相关成果在 Science, Nature Nanotechnology, Nature Electronics, Nature Materials 等国际知名期刊上发表论文 400 余篇,获授权发明专利 40 余项,多项成果实现了转化应用。以第一完成人荣获国家自然科学二等奖、湖南省自然科学一等奖2项、湖南省科学技术创新团队奖、湖南省光召科技奖、全国颠覆性技术大赛总决赛优胜奖和中国发明展览奖金奖等奖励。


· 演讲摘要

微型发光二极管(Micro-LED)是基于氮化镓等无机外延材料制备的微小像元尺寸电致发光器件,由于Micro-LED器件在亮度、集成度和稳定性方面表现出色,被誉为下一代新型显示技术的关键发光单元。目前,Micro-LED单色微显示技术已较为成熟,但全彩微显示仍面临诸多技术挑战,包括微小尺寸像素转移困难、垂直堆叠集成工艺复杂等。近年来,基于硅基氮化镓的Micro-LED单片集成技术被证实是发展Micro-LED全彩微显示芯片制造的重要产业技术路线。本报告将介绍大尺寸硅基氮化镓晶圆的缺陷抑制外延生长技术,揭示材料外延异质生长的成核动力学过程;提出侧壁软钝化、微结构光耦合等设计理念,开发Micro-LED像素器件的光效提升策略;开发了量子点色转换像素集成的Micro-LED全彩集成工艺,实现了超高像素密度、大色域显示的Micro-LED全彩微显示芯片;行业首创报告了Micro-LED像素垂直堆叠单片集成工艺,将成熟的集成电路技术推广到微显示器件的制造应用。团队已实现0.61英寸、0.39英寸、0.12英寸的Micro-LED全彩微显示量产屏制造,微显示屏具有百万尼特的超高显示亮度,大于3000 PPI的超高像素集成密度和大于130.4% NTSC的超宽显示色域。相关技术荣获科技部颠覆性技术大赛最高奖、中国发明专利协会金奖、中国新材料研究协会成果转化奖等。
