就LED封装技术来说，自LED显示器件问世以来，产生了DIP直插、点阵模块、SMD、COB、IMD、POB、MIP等多种类制，在小间距LED显示领域，现阶段SMD封装技术仍是业内主流，如果选择采用间距P 1.0以上的显示模组，那么SMD仍然会是优秀的选择。但随着微距化竞争进一步加剧，传统SMD单灯封装技术很难满足P1.0以下小间距LED显示的需求，需要新的封装技术来满足微显示时代的发展要求。
但是和SMD技术一样，由于MiniLED需要高密度封装，IMD也面临着封装密度难以突破的限制。

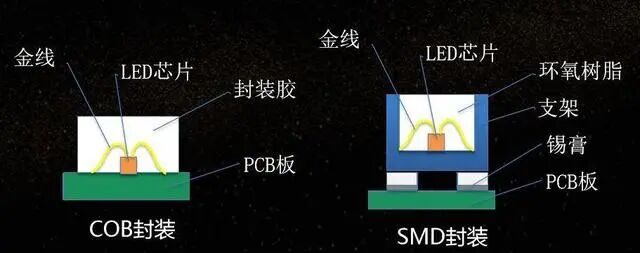

COB(chip-on-board)即板上芯片封装，是一种区别于SMD表贴封装技术的新型封装方式，具体是将裸芯用导电或非导电胶粘附在PCB上，然后进行引线键合实现其电气连接，并用胶把芯片和键合引线包封。COB的工艺路线包括锡膏印刷，固晶，自动光学检测AOI，点亮测试，返修和覆膜。采用倒装技术的COB具有很多优势，如散热性好、可靠性高、保护力度更强以减少维修成本等。COB技术突破了发光芯片封装为灯珠、灯珠贴装到PCB板的物理尺寸限制，以其高稳定性、超高清显示技术特点，成为目前市场上新兴的显示封装技术。
我国LED直显企业最早在显示领域涉足COB封装技术，在希达等一批早期企业的引领下，国内LED显示行业尝试用COB工艺替代传统的SMD贴片工艺。后期在雷曼、卓华等企业加入COB阵营后，COB技术路线迅速被行业所认可。后期一线品牌及封装企业迅速跟进。COB技术在国内LED显示行业正式告别了小步慢跑，跨进到资本密集的规模化量产阶段。此举可有效降低成本，促进COB规模化市场应用。
POB封装技术即Packageon Board，行业内俗称的满天星方案，首先将LED芯片封装成单颗的SMDLED灯珠，再把灯珠打在基板上。POB是目前运用最广泛的封装技术，在目前的MiniLED背光显示器产品中尤为普遍。优点是成熟度高，能够满足大部分应用行业的封装要求，并且封装技术与工艺要求也较低，但缺点是背光模组厚度较高，不能做到轻薄化。从目前技术情况来看，Mini POB依然是主流，更适用于43~85寸的TV17~39寸的 MNT车载显示等，总体的性价比较高。虽然Mini LED背光渗透提速，但其发展面临成本、封装路线等各种挑战。
尤其POB与COB的方案之争，始终处于MiniLED背光博弈的风口浪尖之上。有观点认为，MiniPOB工艺难度低、量产性强，但受限于封装尺寸，目前普遍应用在大OD模组上，主要针对中低阶TVMNT和车载市场。而MiniCOB可实现超薄，OD可达到~0mm及以上;但现阶段工艺难度、设备投入、物料要求相对较高，模组良率较低。不过，随着产业链各环节技术成熟度的提升，良率将得到解决，其发展前景远大于MiniPOB，实现全领域应用。
MIP(MicroLEDinPackage)是一种基于Micro LED的新型封装架构，其脱胎于久经历练的小间距显示产品，本质是MicroLED和分立器件的有机结合，即将大面积的整块显示面板分开封装，这样更小面积下其良率控制将得到极大提升，同时测试环节从芯片后移至封装段，将有效降低成本提升速率。
从成本角度讲，MIP封装技术可以不大幅增加设备，能够使用当前机台设备进行生产，这样就大幅降低了企业的高昂的产线设备端投入。同时，MIP技术将原先需要在芯片端进行的测试后移至封装端，从芯片测试改为对引脚的点测，效率得到大幅提升的同时也进一步降低了成本。MIP封装还更易于后期的检测和修复。
由于不同间距产品采用不同的工艺模式，性价比有所不同，故多种封装模式共存将会持续一段时间。但从间距逐步减小，性价比逐步提升的趋势来看，COB和MIP封装模式具有明显优势。尤其是MIP适用更小的芯片，减小间距和降低成本的空间更大，MicroLED未来将成为通吃的显示产品，从大尺寸应用到小尺寸应用的趋势已经确定，使用的芯片也会越来越小，那么MIP优势将更加明显
由于传统PCB板在Mini/MicroLED微显示时代不仅面临小无可小的窘境，而目其线路板设计难度(层数、过孔数)及成本都将成倍增加。因此，相关业界厂商引进了COG封装概念。COG(chiponglass)，顾名思义，就是玻璃上的芯片封装技术。可以简单概括为:LED发光芯片直接封装在TFT玻璃基板(或者TFT树脂基板)上的LED显示单元封装技术。这一技术的主要特点有三个:1LED晶体颗粒直接封装，这是微米级芯片的巨量操作;2背板电路采用TFT玻璃基板等新型产品替代传统的PCB电路板;3LED芯片的工作方式是AM主动驱动，而非传统PM被动驱动。
由于COG技术更适合于采用AM有源驱动方式的面板厂商，因此更受面板及习惯面板组装工艺的终端电视厂商的青睐。相关厂商认为玻璃基板的光滑性，更话合巨量转移技术的大量LED芯片同步操作。可极大的提升了巨量转移技术的上限，降低了巨量转移的难度和工艺误差因素。
