7月5日，美国专利商标局发布了一项苹果的专利申请，该专利同样涉及量子点技术，称为“量子点集成方案”，用于将量子点技术和Micro LED显示集成到一起。该专利的主要发明者正是LuxVue Technology的首席执行官Andreas Bibl，该公司于2014年被苹果公司收购，并且至今仍被称为LuxVue。
苹果的专利具有非常高的技术性，对于电子设备的普通消费者来说绝对不容易读懂。该专利中没有通俗易懂地描述该显示器将具体用于什么，而是采用了“霰弹枪”的方式，将其描述成“本显示系统可能是电视、平板电脑、手机、笔记本电脑、电脑显示器、汽车抬头显示器（HUD）、汽车导航显示器、自助服务终端、数码相机、掌上游戏机、媒体显示器、电子书显示器或大尺寸商用显示器。”
该专利还提到，“该量子点显示技术将提供比移动电子设备和电视中通常使用的普通OLED显示屏更高的效率和更长的寿命。更高的效率反过来也就是可以降低能耗或显示系统的供电。”

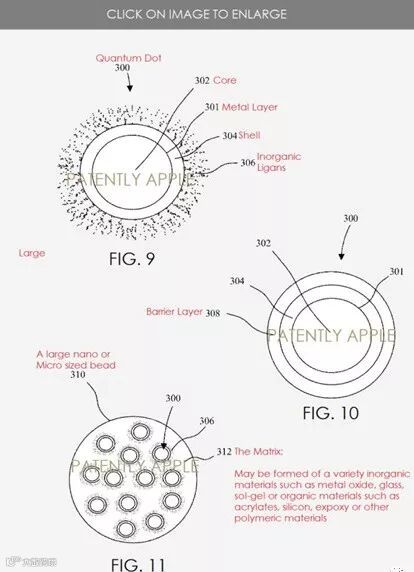

FIG.9是摘自本专利的图示，图中给出具有结合配体的裸核——壳结构量子点的示意性横截面侧视图。FIG.10是纳米层级胶囊化封装的量子点的示意性横截面侧视图，“胶囊化”的封装可以进一步降低量子点接触水氧的可能性，同时也更方便量子点的均匀涂布和颜色的均匀性。FIG.11是微米层级“胶囊化”封装的量子点的示意性横截面侧视图，每一个胶囊封装一定数量的量子点。

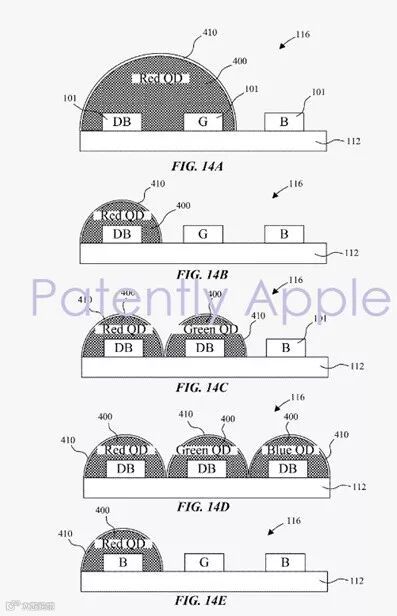

FIG.14A至14E同样是摘自苹果专利的图示，它们是RGB像素系统中的LED和量子点层排列的示意性横截面侧视图图示。
苹果的这项专利（20180190625）申请最初于2017年12月28日提交，由USPTO于7月5日发布。考虑到这只是一项专利申请，目前尚不清楚此类产品上市的时间。
一些被列为该专利发明人的苹果工程师包括高级模块工艺工程师Elmar Gehlen; 从高通来到苹果的硬件工程师Ion Bita; LuxVue LED设备技术总监、硬件工程师Kelly McGroddy; Roland Van Gelder，从Himax来到苹果的高级硬件开发工程师，他提出了最好的硅基液晶（LCOS）微显示器解决方案; 以及从新兴显示技术公司QD Vision来到苹果的Jonathan Steckel。2016年，三星以7000万美元的价格收购了QD Vision，以推进他们的量子点电视。
Micro LED可谓是当红“辣子鸡”，自2014年苹果收购LuxVue以来，市场从一度的概念产品到近两年来不断的突破，苹果此次的专利将Micro LED再往前推进一步。
Micro LED市场主要厂商包括苹果、三星，索尼、LG Display、Oculus、Play Nitride、VueReal、eLUX、Rohinni LLC以及Aledia。

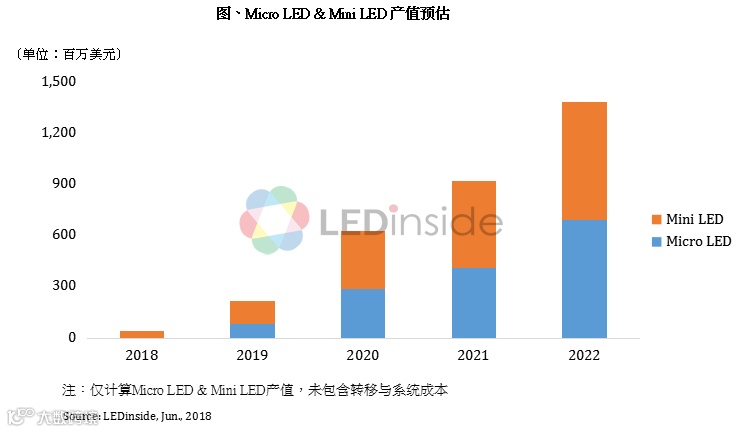

另据集邦咨询LED研究中心（LEDinside）最新报告，预估至2022年Micro LED以及Mini LED的市场产值将会达到13.8亿美元。
LEDinside观察，Micro LED技术初期将有机会导入至特殊的显示应用产品，特别是LCD或是OLED显示器无法达到的规格，将由Micro LED技术补足。包括对于亮度要求较高的AR微型投影装置、车用HUD投影应用，乃至超大型的显示广告牌，短期内将会陆续见到Micro LED技术逐渐导入。LEDinside预估，至2022年Micro LED产值将会达到6.94亿美元。
另一份来自LEDinside《1Q18 Micro LED 次世代显示技术市场报告 - 2018 Micro LED与Mini LED产业展望》最新报告表示，预估至2025年Micro LED市场产值将会达到28.91亿美元。
由Micro LED的市场规模来看，大尺寸显示器的应用将会成为主流。预估至2025年应用在大尺寸显示器的Micro LED产值将会达到19.8亿美元占全体应用的68%比例。
来源：Patently Apple、LEDinside
