图片来源:ACS Photonics
学者采用有机金属化学气相沉积法来制造生长于单一微型洞孔里的Micro LED。这些微型洞孔让每个Micro LED能够自然产生表面钝化,简化制造过程。所有阵列中的Micro LED都共享一个N极接触面,而所有的P极接触面则都是开放的,能分别连接或在大面积上连接。

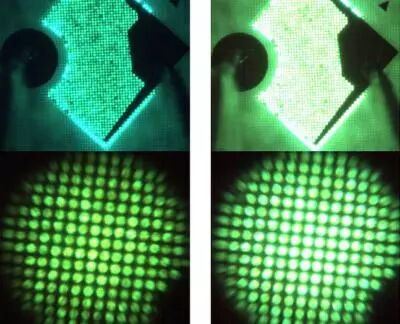

该研究团队制造出数以千计,尺寸只有3.6μm的Micro LED在0.1平方毫米的表面上,而单一3.6μm的Micro LED能够以超低的0.3μA电流点亮。使用这种Micro LED完成的640×480像素显示器,则只需要0.23W电源即可运作。
