苹果最新Micro LED相关专利曝光！

近眼显示

2022-03-04

导读：点击查看详情↑↑↑

如页面未加载，请刷新重试

提示：如图文未加载，请刷新重试

3月3日，美国专利商标局公布了苹果的一项专利申请，该专利申请大致与传感器技术有关，尤其是与Micro LED显示器中的嵌入式光学传感器有关。Micro LED显示器的一些未来应用包括环境光感应、触摸感应、悬停感应、接近感应、指纹感应、健康感应和成像。每种应用可实现的目标在这份申请中都相应进行了描述。

苹果的这项发明针对带有嵌入式光学传感器的Micro LED显示器。在一些方面，这项技术的嵌入式光学传感器可以置于与Micro LED面板RGB像素相同的平面上，在另外的方面，嵌入式光学传感器可以集成在Micro LED面板内，置于微型驱动器同一平面或Micro LED面板下方。

在一些实施方式中，可使用反向偏置下的Micro LED芯片或基于硅的p-i-n半导体光电探测器来实现本主题技术中的嵌入式光学传感器。在一种或多种实施方式中，嵌入式光学传感器可以基于有机光电探测器（OPD）、专用的基于硅的光电探测器以及基于量子点（QD）或量子膜（QF）的光学传感器。

本主题技术的嵌入式光学传感器的光谱响应波长取决于所使用的材料，并且可以覆盖可见光、近红外 (IR) 和短波红外 (SWIR)，尤其是在使用QD时。嵌入式光学传感器可以使用不同的读出电路进行读出，例如3T像素、直接注入像素或电流互阻抗放大器 (CTIA) 读出电路。

嵌入式光准直器可以通过添加额外的黑色矩阵 (BM) 层或在显示器上使用一个或多个QD聚焦层来实现，苹果的申请文件中对此进行了更详细的讨论。

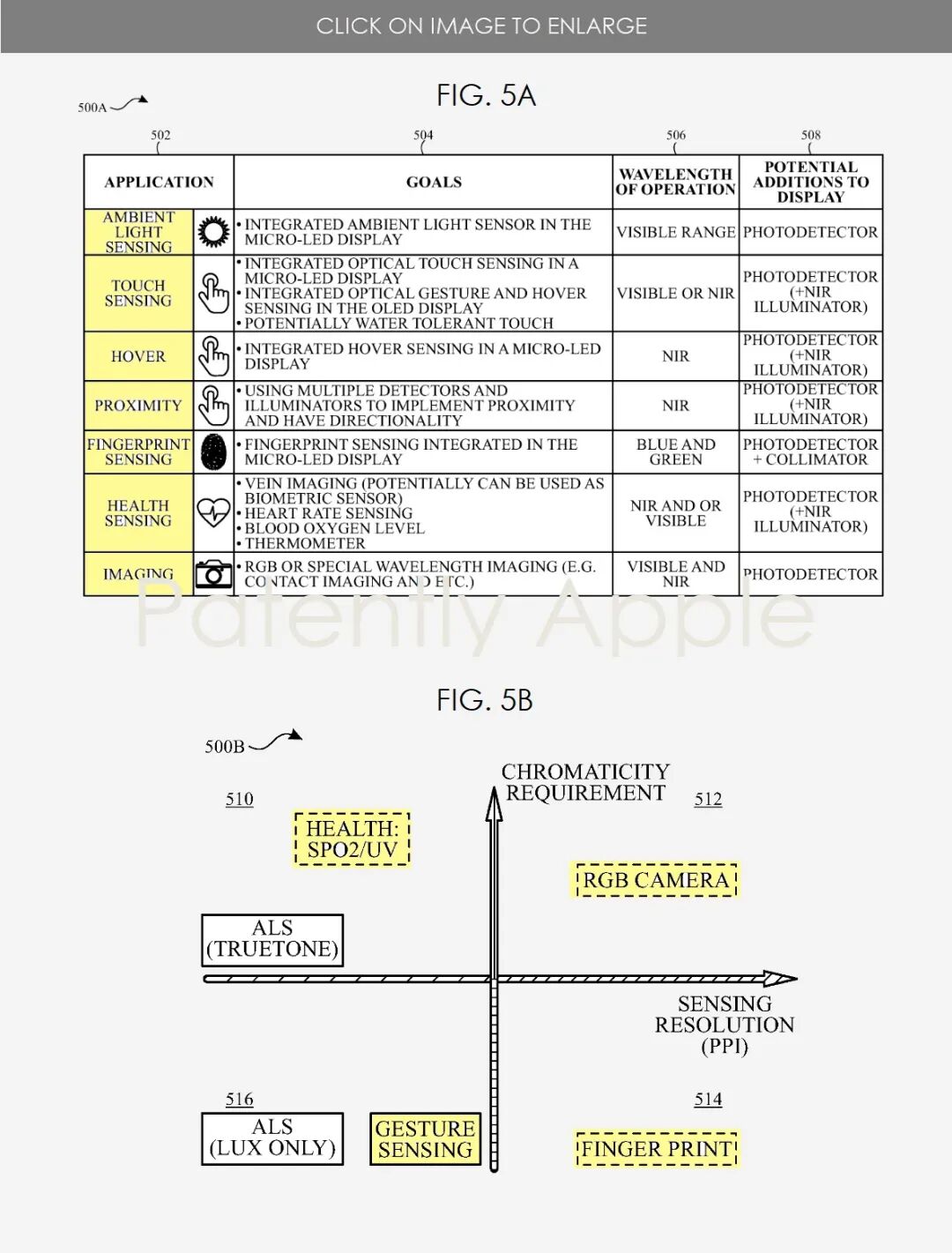

下方的表格和图表给出了光学传感器嵌入式Micro LED显示器的应用示例。
