一文读懂Mini LED全产业链发展现状

近眼显示

2020-09-16

导读：纵览51家公司动态，解析Mini LED产业现状

在LED行业新蓝海市场中，基于相对成熟的技术和逐步下降的成本，Mini LED正在如火如荼地发展，成为各大厂商争相卡位的主要领域，市场已开始呈现出群雄逐鹿的新局面。

Mini LED新定义和两大应用方向

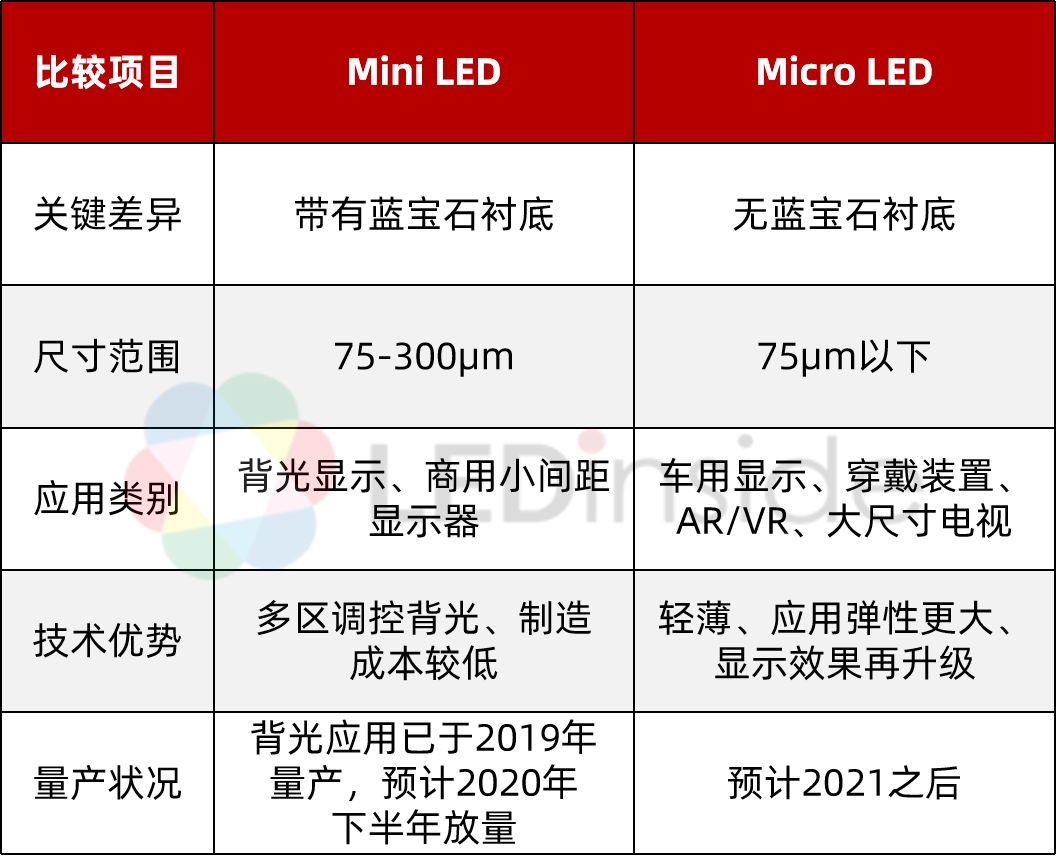

在超高清显示时代对画质和分辨率等规格提出更高要求的背景下，Mini/Micro LED被寄予厚望。两者的芯片尺寸都实现了微缩化，主要区别在于：Micro LED尺寸更小，无需蓝宝石衬底；而Mini LED的尺寸大于Micro LED，并且保留蓝宝石衬底。

最初，TrendForce集邦咨询光电研究处LEDinside将Mini LED和Micro LED的尺寸分界线定为100微米。不过，随着Mini LED技术持续进步，厂商已经能够制造出尺寸小于100微米但仍带有蓝宝石衬底的Mini LED产品。因此，LEDinside将分界线改为75微米。

从应用来看，Mini LED可分为背光和RGB显示两个方向。

Mini LED背光技术通常采用蓝色芯片搭配转色材料实现白色背光，再结合液晶面板实现画面显示。不过，业内也有厂商采用RGB背光方案，成本相对较高。

Mini LED背光具有局域调光（Local Dimming）技术，能够通过精细分区，对整体画面进行动态调光，从而实现高动态对比度。应用场景包括可穿戴显示设备、电视、车载显示、电竞和笔电显示等场景。

以电视应用为例，相较于传统背光LCD，采用Mini LED背光技术的LCD在动态对比度和亮度上的表现更佳，且具有轻薄、高画质、低功耗和节能等优势，很大程度上提升了LCD的性能。

此外，Mini LED背光可搭配柔性基板实现曲面显示和轻薄设计，更增添了其应用的灵活性。

Mini RGB显示是自发光技术，相当于小间距显示屏的技术升级版，通常是由RGB Mini LED芯片组成显示像素，再通过SMT或COB封装的方式贴在驱动基板上，作为显示屏直接显示，应用场景包括可穿戴显示、高清移动显示、车载显示、高清大尺寸显示等。

由于技术尚不成熟、成本偏高，Mini RGB显示尚未到达冲刺量产阶段。不过，会议室、指挥监控、高端商业显示、安防等公共服务大尺寸显示的需求正在被激发，尤其是疫情的爆发有效刺激了会议室显示等室内商显的需求，加快了Mini RGB显示的在显示市场的渗透率。

全产业链入局，为行业添油加力

Mini LED的出现为LED整个产业链注入了全新的活力，上、中、下游及配套应用的各大厂商积极布局，不断加码，推动了Mini LED产业驶入快速成长的车道。

设备端准备就绪，蓄势待发

从设备端来看，据LEDinside此前调查显示，大部分Mini LED设备厂商已准备就绪，为实现Mini LED大规模商用化打好坚实的基础。对于设备环节的速度、精度、良率和一致性等技术问题，相关厂商也已经“对症下药”，并在持续寻求突破与创新。

点测分选等封测设备厂商中，以华腾半导体、标谱和梭特科技为例。

针对Mini LED的需求，华腾半导体推出了全自动测试分选机（HT7600）和全自动编带机（HT6000），实现更高的测试精度和良率。

标谱成功完成了COB LED测试系统升级，测试速度提升100%；并加大研发投入，标谱的研发人员在2019年增加了30%。

作为分选机和固晶机市场的核心技术，梭特科技的Pick & Place取放技术提供高速度和高精度服务，逐渐解决了高成本的问题。同时，梭特还推出针对倒装芯片的固晶机、NST-620系列分选机以及高精度的ST-661系列排片机。

巨量转移设备厂商中，以K&S和ASM太平洋为例。

K&S推出了PIXALUX巨量转移设备，相比传统的单颗取放技术，其转移速度提升了3-5倍，1秒能够转移50颗LED芯片，并且能够达到10-15μm的精准度，转移良率颇高。今年，PIXALUX销量大幅增长，已开始为K&S的业绩贡献显著的增长动能。

ASM 太平洋拥有独特的巨量转移接合技术，推出了全自动巨量焊接产线 Ocean Line。同时，ASM太平洋还针对Mini LED需求推出了AD420 固晶设备，实现封装解决方案全面覆盖。

刻蚀机和沉积设备，以北方华创为例。

北方华创针对Mini LED需求，在ICP刻蚀机和薄膜沉积设备原有技术的基础上进行了规划，涵盖了蓝绿光与红黄光的芯片需求。

芯片、封装、模组、应用端步伐加快

在庞大的芯片、封装、模组和显示屏环节，许多厂商在Mini LED的布局上都取得了较大的进展，从研发、试制、送样到批量出货，各家产品发展进度不同。不过，相同的是，在到达Mini LED放量阶段的道路上，厂商们都已向前迈进了一大步。

芯片端，三安光电、华灿光电、乾照光电、士兰微等厂商均已实现量产。

三安光电目前Mini LED芯片已经批量供货三星。现有产能以及泉州三安半导体都包含Mini LED产能。此外，湖北三安投资建设的Mini/Micro显示产业化项目正处于建设阶段。相关项目达产后，三安光电Mini LED产能将达到更高的水平。

华灿光电部分Mini LED背光芯片已经批量供应战略合作伙伴。该公司持续与群创光电开展合作。8月，群创全球首发了55寸可卷曲AM Mini LED显示器，华灿是唯一的芯片供应商，而所用的产品是Mini RGB LED背光芯片。

封装端，兆驰股份、国星光电、木林森、瑞丰光电、聚飞光电、鸿利智汇等厂商发展进度不一，不过，部分厂商也已实现批量生产和出货。

木林森虽入局较晚，但似乎早已排兵布阵，一切正按照计划进行中。木林森先是专门设立了光电显示事业部，再引入小米长江产业基金作为战略投资者。最近还通过子公司木林森实业与新创企业深圳远芯达成合作，进一步加码Mini背光和Mini直显领域。据透露，木林森Mini LED相关产品已在试制阶段。

国星光电在Mini背光领域规划了Mini SMD、Mini COB/COG两种技术路线。同时建有多条Mini LED背光模组专用生产线，产品已出口欧美市场。Mini直显领域的IMD产品也已具备量产能力，目前主流产品已经批量供货。与此同时，国星Mini LED芯片也已经小批量出货。

同样地，兆驰股份也是Mini LED芯片和封装两手抓。目前，兆驰光元的Mini LED背光器件和RGB器件已为国际大厂批量供货。另外，今年新增添LED封装产线的建设与实施也将进一步提高其Mini LED的产能。

瑞丰光电Mini LED产品已实现中批量生产，成功导入智能电视、显示器、笔记本、平板、汽车电子、医疗等领域的重要客户，部分产品实现批量交货。

鸿利智汇Mini LED多款产品已完成小批量试产、大批量试样。现阶段，鸿利智汇在广州花都投建的一期LED新型背光显示项目正在施工建设，预计今年内可投入使用，届时，Mini LED产能将逐步提升。

值得注意的是，台系LED厂商”来势汹汹“，如晶电、隆达及亿光等厂商。

亿光Mini LED产品已开始应用于电视、电竞、车用及各式薄型化产品上。今年，以背光电视应用为主的Mini LED产品出货持续增长。值得留意的是，TCL背光电视的Mini LED光源据称是来自于亿光。

隆达最新发布了4款新一代的I-Mini LED背光产品，推出65吋背光电视和12.3吋车用产品。同时，还配合友达出货Mini LED背光面板产品，现已导入电竞显示跟笔电，实现量产。

晶电投资54亿新台币用于台湾地区Mini LED的生产，预计10月投产。并且，晶电预期第4季台湾地区95%蓝光产能将转为Mini LED产能。

说起晶电，就不得不得提其与利亚德合作的大项目。双方成立了合资公司利晶微电子，预计今年10月份正式投产Mini LED背光显示及Mini/Micro LED自发光显示产品，眼下正在与客户洽谈中。

除了利亚德以外，洲明科技、奥拓电子、艾比森和联建光电等显示屏厂也积极发展Mini LED市场。

其中，洲明科技推出了UMini大屏与162英寸UMini一体机两款UMini产品，UMini大屏，采用了RGB全倒装芯片技术、巨量转移制造技术以及集成一体封装技术，主要面向指挥中心、高端商业显示、广播电视、展览展示等应用环境。

面板厂和电视终端应用品牌厂也是Mini LED大营中的重要成员。

京东方玻璃基Mini LED背光产品计划今年下半年量产。

群创日前刚首发了以主动式矩阵为基础的可卷曲AM Mini LED显示器，预计明年初商品化。

电视终端厂商中，TCL不断超车，45、65、75寸Mini LED背光电视目前已在海外市场开售。并且，预计Mini LED背光电视将于今年下半年开始出货放量。

国际大厂中，有关苹果的消息早已不绝于耳。一方面，苹果斥资100亿新台币在台建设Mini/Micro LED新厂；另一方面，明年苹果三款新品也将搭载Mini LED背光技术。从其供应链厂商的动态可知，苹果对于Mini LED产品的需求已经开始带旺供应商的营运。

三星和LG等韩系品牌也不甘示弱，频频传出将明年推出Mini LED电视的消息。其中，三星在圈内激起了较大的水花。

早前有消息传出，三星Mini LED背光电视正处于开发阶段，产品采用每颗直径为100-300微米的超小型LED作为背光源，明年预计至少生产200万台。

扩产项目源源不断，Mini LED再下一城

从各大厂商的最新产品开发进展来看，Mini LED已经开始落地开花。眼看Mini LED即将进入业绩兑现期，不少厂商使出洪荒之力，豪气投资扩产，只为能抢占更多市场份额。

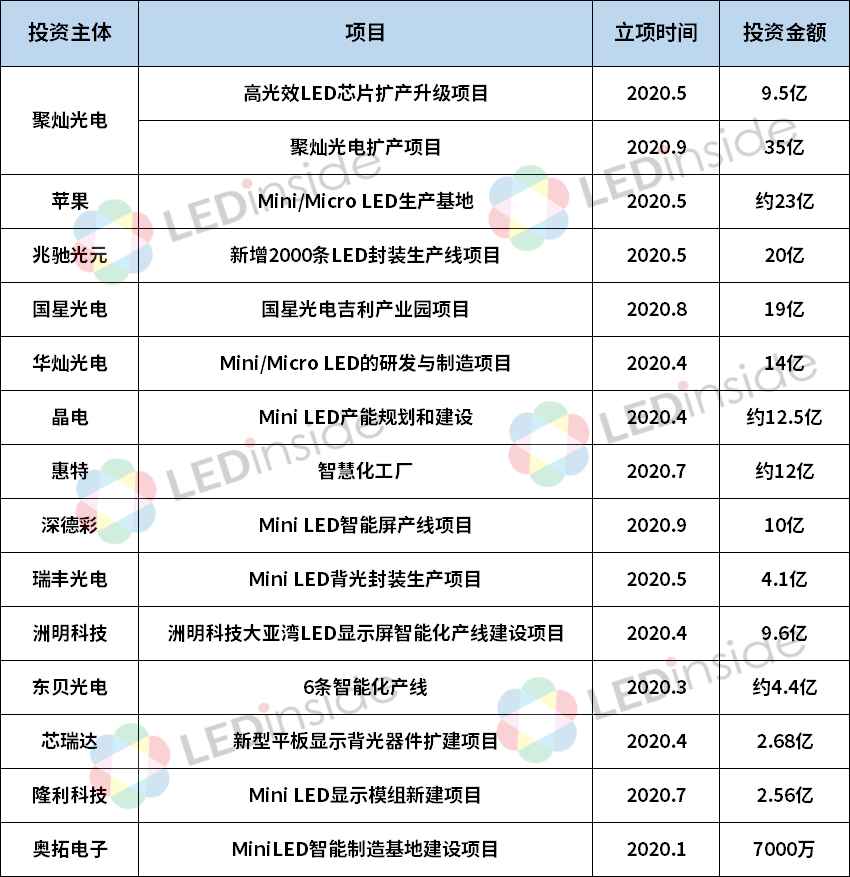

据LEDinside不完全统计，今年以来，与Mini LED相关的扩产项目有15个，涵盖了设备、芯片、封装、面板、显示屏、终端应用全产业链，可谓热闹无比。

其中，聚灿光电在此期间一共加码两次。

今年5月底，聚灿宣布拟募资10亿元，其中近9.5亿元用于高光效LED芯片扩产升级项目，研发和生产的产品主要包含Mini/Micro LED、车用照明、高功率LED等，项目实施主体是聚灿宿迁。

9月4日，聚灿光电再发公告宣布，子公司聚灿宿迁与宿迁经济技术开发区管理委员会签署了投资合同，再加码35亿元扩充Mini/Micro LED 氮化镓、砷化镓芯片的产能。

一次比一次更大手笔的投资，聚灿光电成功引起行业内的又一次躁动。毫无疑问，在Mini LED这块大蛋糕面前，任何一家都希望能够分多一点。现在，正是大咖精彩博弈时······

Mini LED量产在即，技术挑战亟待突破

市场各种动向不断传达出Mini LED量产在即的信号，但毕竟，量产时刻并未真正到来，企业发展的当务之急仍是突破Mini LED量产前的难题。

众所周知，成本是任何一种新事物实现量产的最终考量因素，Mini LED也不例外。而成本的管控与技术的进步息息相关。

由于芯片尺寸微缩化，Mini LED使用量相比传统LED使用量呈现倍数增长，产业链各个环节皆面临效率、速率、良率、一致性和可靠性等具体的技术难点。

若从封装端的角度来看，基板技术、巨量转移技术、检测返修技术都是关系Mini LED量产的关键技术。除了具体的技术难题之外，眼下技术路线的选择问题是摆在厂商面前一个更大的挑战。

TrendForce集邦咨询分析师指出，Mini LED量产的难题主要在于如何平衡技术路线、规格和成本之间的关系。技术路线涉及封装结构、基板等多个方面，对厂商在整个方案的设计上产生很大的影响。

基板方面，现有基板方案主要包括FPC、PCB和玻璃三种，优缺点各不相同。其中，PCB基板和玻璃基板比较受青睐。

PCB基板结构强度高，技术较为成熟，但工艺精度低；玻璃基板导热性等性能高，成本较低，但基板工艺不成熟，易于破损。目前，两种方案皆有相关产品上市。

封装结构主要包括SMT、COB和COG。Mini SMT属于高性价比方案，Mini COB和Mini COG属于高规格方案。三种方案面向不同的客户群体。

Mini SMT方案主要通过增大发光角度来减少LED的使用量，从而提高性价比。Mini COB和Mini COG主要通过优化封装工艺和固晶技术实现轻薄设计和更为精细的分区，最终呈现出优异的显示效果。

现阶段，大多数厂商主要根据客户的需求来决定投资和生产的节奏和规模，由于未来哪种方案会成为主流尚不明确，最终方案如何定夺，还需厂商从多方面角度进行权衡和思考。

Mini LED的时代已来临，量产即将“水到渠成”

可喜的是，Mini LED已经具备量产的底气。

一方面，Mini LED技术趋于成熟，成本开始下降。相比传统技术，Mini LED在性能表现上实现了质的飞跃；相比OLED，在同等性能条件下，Mini LED成本低于OLED，且寿命更长。

目前，Mini LED在电视、笔电、车载显示、会议显示等应用的成本竞争优势逐渐走高，有望很快成为中大尺寸显示市场的主流技术，这一点从市场需求反应可窥知一二。

另一方面，全球产业链趋于成熟。从产业链环节来看，设备厂商逐渐为其他环节的厂商解决后顾之忧。芯片、封装等环节的实力雄厚，各家厂商凭借各自积累的丰富技术储备，产品持续改善和创新。最后，在终端应用品牌和渠道的助力之下，Mini LED将走向越来越多的应用市场。

可以肯定的是，Mini LED的时代已经来临，大规模量产即将“水到渠成”。

附：51家Mini LED相关厂商最新动态一览

51家Mini LED相关厂商

最新动态一览

设备端

华腾半导体

推出了全自动测试分选机（HT7600）和全自动编带机（HT6000）。

标谱

完成COB LED测试系统升级，测试速度提升100%。2019年，研发人员增加30%。

惠特

投资52亿新台币建设智慧化工厂，目前拥有MiniLED代工机台约200台，月产能约30亿颗。

梭特

拥有Pick & Place取放技术；推出针对倒装芯片的固晶机、NST-620系列分选机以及高精度的ST-661系列排片机。

K&S

推出PIXALUX巨量转移设备，相比传统的单颗取放技术，转移速度提升了3-5倍。

ASM太平洋

推出全自动巨量焊接产线 Ocean Line和AD420 固晶设备；提供包含芯片到最后测试封装的全面封装解决方案。

北方华创

在ICP刻蚀机和薄膜沉积设备原有技术的基础上进行了规划，涵盖了蓝绿光与红黄光的芯片需求。

芯片、封装、模组端

三安光电

目前Mini LED芯片批量供货三星；湖北三安投资建设的Mini/Micro显示产业化项目正处于建设阶段。

华灿光电

Mini LED背光部分产品已批量供应战略合作伙伴，提供Mini RGB LED背光芯片给群创可卷曲AM OLED显示器；Mini LED显示产品也具备量产能力，部分通过主流客户验证，部分正在客户验证阶段。

乾照光电

Mini LED已实现规模化量产，已承接订单，并与终端客户密切配合互动中。

士兰微

Mini LED芯片已大批量出货。

聚灿光电

5月：募资10亿元投建高光效LED芯片扩产升级项目，包含以Mini/Micro LED等为代表的高端产品；9月：在宿迁投建总投资35亿元的聚灿光电扩产项目，主要产品为Mini/Micro LED氮化镓、砷化镓芯片。

澳洋顺昌

已具备相关技术和生产能力，尚未大规模批量生产。

兆驰股份

提供Mini LED芯片和封装产品，兆驰光元的Mini LED背光和RGB显示器件已为国际大厂批量供货。

木林森

与小米合作Mini LED项目，Mini LED相关产品已在试制阶段；子公司木林森实业与深圳远芯合作，瞄准Mini LED背光和显示。

国星光电

Mini LED背光提供Mini SMD、Mini COB/COG技术方案；

多系列产品已实现量产，建有多条Mini LED背光模组专用生产线，产品已出口欧美市场。

Mini LED显示系列(IMD)产品均已具备量产能力，目前主流产品批量供货，订单情况良好。

Mini LED芯片具备量产能力，目前小批量出货。

瑞丰光电

Mini LED产品已实现中批量生产，订单已有批量出货；募资6.99亿元投资Mini LED背光封装生产等项目。

鸿利智汇

成立广州鸿利显示电子有限公司，主营MiniLED封装、显示等业务，Mini LED多款产品已完成小批量试产、大批量试样；

广州花都区LED新型背光显示项目包括Mini LED背光与显示等，一期项目正在施工建设中，预计今年内可投入使用。

聚飞光电

Mini LED项目主要是封测与生产，研发项目进展顺利，与合作客户签署了保密协议。

隆利科技

Mini LED已实现小批量生产，已申请16项Mini LED显示模组相关专利；投资2.56亿元新建Mini LED显示模组项目。

芯瑞达

Mini LED显示技术已完成研发及样品工作，相关产品已小批量试产；预计2020年完成HDR显示技术、Mini显示技术的终端产品量产、上市工作。

晶电

Mini LED预计10月投产；预计第4季将台湾地区95%蓝光产能转为Mini LED产能。

隆达

预计Mini LED电视背光及Mini LED RGB显示屏等新产品将在下半年陆续出货，相关产品今年营收比重挑战一成；

推出4款新一代的I-Mini LED背光产品，面向电视、桌上型显示器、车用面板以及航海显示器等，目前已经开始量产交货；

与母公司友达合作，出货Mini LED背光面板产品，现已导入电竞显示跟笔电实现量产。

亿光

Mini LED产品已开始应用于电视、电竞、车用及各式薄型化产品上；

已为TCL背光电视提供Mini LED光源；明年下半年会有车用显示屏产品出货。

宏齐

资本支出3亿新台币发展Mini LED和IR LED等产品，预估Mini LED月产能达5亿颗。

东贝

斥资19亿新台币，增设6条智能化产线，打造Mini/Micro LED产品，Mini LED主要以大尺寸面板为主。

荣创

Mini LED电视背光产品已量产供货。

应用端

利亚德

利晶微电子预计今年10月份正式投产Mini LED背光显示及Mini/Micro LED自发光显示产品，目前客户正在洽谈中。

洲明科技

推出了UMini大屏与162英寸UMini一体机两款UMini产品；

UMini大屏采用RGB全倒装芯片技术、巨量转移制造技术以及集成一体封装技术

奥拓电子

Mini LED产品已于2018年量产，截至目前已推出0.78mm、0.93mm、1.2mm、1.5mm等多个系列化产品；

Mini LED显示产品在全世界范围内申请了48项专利。

东山精密

Mini SMD背光产品提供白光和蓝光两种解决方案，已有小批量出货，针对高端显示器、TV、专业会议机等应用；

Mini COB背光产品采用倒装芯片，针对Pad、笔电、显示器等应用，已配合客户进行制样和测试。

艾比森

在2020荷兰ISE展发布的CR0.7，是艾比森目前点间距最小的控制室应用场景Mini LED产品。

联建光电

与康佳合作成立专注于Mini LED 及 Micro LED 大屏显示产品的设计、研发、生产及销售的合资公司；

目前已在Mini LED显示等技术领域积累了多项核心技术，并将该技术应用于公司相关产品上。

深德彩

聚焦Mini/Micro LED的COB集成封装技术；9月MiniLED智能屏生产项目签约落户中新苏滁高新区，总投资10亿元。

京东方

玻璃基Mini LED背光产品预计Q4量产出货；已推出75英寸8K、27英寸玻璃基4K Mini LED背光显示屏；

自主研发玻璃基Mini LED驱动背板，与Rohinni公司合资成立BOE Pixey，研发和生产Mini/Micro LED转印环节技术。

TCL

Mini LED背光电视预计今年下半年开始出货放量，45、65、75寸Mini LED背光电视已在海外市场发布和开售。

TCL华星

推出27英寸Mini LED背光QHD电竞显示器，32英寸Mini LED背光FHD 240Hz电竞显示器。

友达

推出32吋Mini LED背光手术用医疗面板、17.3吋全高清300Hz Mini LED电竞笔电面板、17.3吋UHD 4K Mini LED电竞笔电面板。

群创

发布55寸可卷曲AM Mini LED显示器，以主动式矩阵为基础，预计明年初实现商品化；

Mini LED背光车用显示器目前已经送样欧美车厂。

苹果

斥资100亿新台币在台湾地区建设新厂，与晶电和友达合作开发Mini/Micro LED产品；

明年发布配备Mini LED屏的设备包括12.9英寸iPad Pro、16英寸MacBook Pro和27英寸iMac。

三星

正在开发Mini LED电视，采用每颗直径为100到300微米的超小型LED作为背光源，计划明年至少生产200万台。

CES 2020展出了一款Mini LED电视，但尚未决定何时发布这款新电视，传明年推出。

夏普

正在布局和开发Mini LED面板。

康佳

与联建光电合作成立专注于Mini/Micro LED 大屏显示产品的设计、研发、生产及销售的合资公司；传明年推Mini LED电视。

小米

与木林森合作Mini LED项目

长虹

传明年推Mini LED电视。

华为

传生产240Hz+Mini LED屏

微星

17英寸的Mini LED笔记本电脑Creator 17已开售。

宏碁

在CES 2020推出32吋Mini LED背光Predator X32电竞屏。

联想

在CES 2020推出新款ThinkVision Mini LED背光显示器。

华硕

首款14寸笔记本幻14背盖搭载1215个白色Mini LED，已于5月19日登陆京东商城。
