这一技术可望大幅降低Micro LED显示器成本，怎么做到的？

近眼显示

2020-10-28

导读：点击了解详情↑↑↑

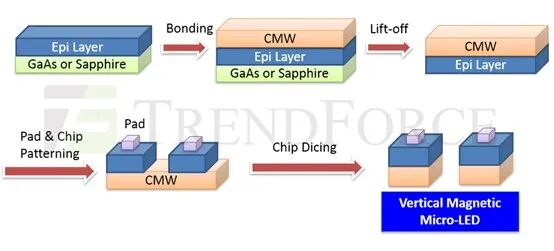

台湾交通大学电子工程系特聘教授兼系主任洪瑞华和晶呈科技股份有限公司执行“科技部”产学计划，已成功在特殊的铜磁基板上开发微形发光二极管（Micro LED)，具有超薄（仅50微米）免研磨且可使用化学蚀刻进行芯片分割等特性。

此技术将使得Micro LED芯片本身不再脆弱，并可使用磁性探针卡进行巨量微整预排列与巨量转移，一举突破传统的空气吸取芯片限制，有机会大幅降低目前Micro LED显示器价格居高不下的制作成本，可望成为台湾地区显示器产业弯道超越的新契机。

资料来源：台湾交通大学、晶呈科技

据悉，洪教授特别提到Micro LED显示器为跨领域的科技，必须整合LED芯片结构、电路设计、IC驱动、巨量转移、显示科技等异质整合技术，为因应此一产业发展，台交大特别成立先进电光技术与系统技术整合中心，希望通过此中心提供异业整合与人才培训的服务平台，进而提升台湾地区相关产业的电光科技水平，成为世界级研发与制造电光元件/系统中心。

据了解，本技术使用的铜磁基板为晶呈科技的产品，而磁性巨量维整预排设备、磁性探针卡巨量转移设备、Micro LED雷射修复机则为中科园区创新服务（股）公司所提供。晶呈公司表示此铜磁基板材料应用在LED产业，结合了精密机械、LED磊晶、IC Driver、显示器产业等庞大产业实力，未来三到五年内有机会为台湾地区创造数十亿甚至数百亿新台币的Micro LED显示器产值。
