韩国高等科学技术研究院成功研发1600 PPI Micro LED显示器

7月29日，韩媒报道，韩国高等科学技术研究院（KAIST）宣布，由电气电子工程学院的Sang-Hyun Kim教授领导的研究团队利用单片式3D集成技术，成功研发了1600 PPI等效Micro LED显示器。据悉，1600 PPI是适用于超高分辨率增强现实（AR）和虚拟现实（VR）显示器的分辨率。

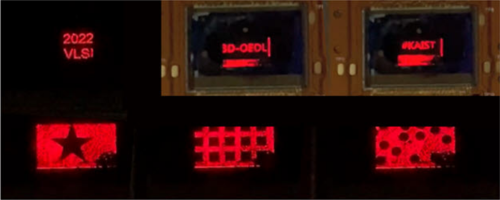

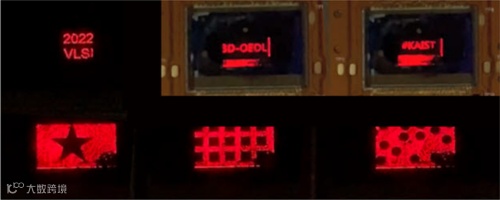

单片式三维堆叠Micro LED显示器驱动的图像

据了解，为了利用基于无机物的Micro LED 制作显示器，需将每种光色（红光、蓝光和绿光）的芯片从各自基板上分离出来，并将它们转移到显示面板上。

过往，常用的转移方法是通过Pick-and-Place取放方案将每个芯片移动至显示面板，然而随着芯片尺寸不断缩小，这种转移良率将会降低，因此难以应用于超高分辨率显示器的生产。

为了解决这个问题，KAIST的研究团队在Si-CMOS显示驱动电路板上，通过3D堆叠方式集成红色Micro LED。该方法首先通过晶圆键合将Micro LED薄膜层转移到Si-CMOS电路板上，然后通过光刻工艺生成像素。之后，研究团队通过从上到下（Top-down）的连续半导体工艺，在 Si-CMOS电路板上成功开发了高分辨率显示器。

在此过程中，研究团队通过设计一种用于显示的LED半导体层，将用于发光的有源层的厚度减少到现有的三分之一，减少像素形成所需的蚀刻工艺的难度，从而取得本次研究的成果。

此外，为防止下层显示驱动电路性能下降，研究团队采用晶圆键合等超低温工艺，在350度以下集成上层III-V族元素，保持下层驱动IC在上层元件被整合之后，性能保持不变。

据悉，本研究成果是一项以三维堆叠方式集成红色Micro LED，成功实现1600 PPI的世界级分辨率的研究，研究运用的单片式3D集聚方式，为下一代超高分辨率显示的开发提供了指导方向。Sang-Hyun Kim 教授认为，未来可以通过应用类似的工艺来制造包红、绿、蓝光的全彩显示器。值得注意的是，本次研究获得了三星未来技术开发中心的支持。

#02

Micro LED相关技术公司Avicena完成2500万美元A轮融资

8月2日，基于Micro LED的芯片到芯片光学互连技术厂商Avicena宣布，公司已从三星催化基金、美光创投、Cerberus资本管理公司、Clear创投获得2500万美元的A轮融资，资金将用于开发基于Avicena光子计算机接口（I/O）解决方案的产品。

资料显示，Avicena是一家位于美国加利福尼亚州的私营公司，致力于开发基于Mirco LED的超低能量光链路技术LightBundle™，具备高带宽密度和能源效率，可应用于高性能计算系统（HPC）、人工智能（AI）/机器学习（ML）和分离式内存芯片间的互连，以及传感器、5G无线和航空航天等下一代链路领域。Avicena的技术是新网络和计算架构发展的关键组成部分，可减少对地球能源的影响。

图片来源：Avicena官网

对于本次融资，投资者们认为，Avicena 的 LightBundle™ I/O 解决方案消除了铜链路现有的问题，包括功耗、延迟、覆盖范围和带宽密度，加速了计算内存芯片间的互连，从而显着提高了现有系统性能，为人工智能 (AI)、机器学习 (ML)、云计算、下一代蜂窝无线电、遥感和航空航天应用提供了全新高性能架构。

另外，LightBundle™技术基于 GaN 微发射器阵列，利用Micro LED显示生态系统，可集成到任何高性能CMOS 集成电路上，且Avicena利用显示行业的最新进展成果来实现高度优化Micro LED阵列的大批量、低成本生产，从而降低LightBundle™技术的成本。据悉，目前，Avicena正在与LED企业Lumileds合作提高Micro LED阵列的产量。
