JBD公布多个Micro LED微显示发明专利

近眼显示

2024-09-14

导读：专利动态汇总

上海显耀显示科技有限公司（JBD)，已成为Micro LED微显示技术发展的关键推手之一，截至目前，JBD已为超过26款的AR眼镜提供Micro LED微显示方案，总出货累计数十万套眼镜，正在开发中的AR眼镜超过30款。产能方面，依托合肥工厂产能，JBD当前支持百万套眼镜规模的微显示屏出货，预计3-5年将扩大至千万套眼镜所需的微显示屏规模。

近日，JBD有多项发明专利公布，涉及Micro LED微显示面板制造，光学投影模块，Micro LED像素缺陷检测等。

微型LED结构和微型显示面板

微型LED结构和微型显示面板，专利公布号为CN118633169A。

图片来源：国家专利局

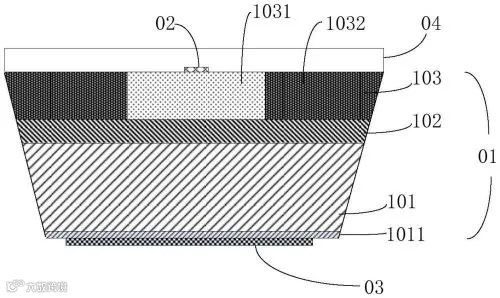

该专利是一种微型发光二极管(LED)结构，包括台面结构。所述台面结构进一步包括具有第一导电类型的第一半导体层、形成在所述第一半导体层上的发光层、和形成在所述发光层上的第二半导体层，所述第二半导体层具有不同于所述第一导电类型的第二导电类型。所述第二半导体层的顶表面区域大于以下中的每一个：所述第一半导体层的底表面区域、所述第一半导体层的顶表面区域、和所述第二半导体层的底表面区域。所述第二半导体层进一步包括半导体区和围绕所述半导体区形成的离子注入区，所述离子注入区的电阻比所述半导体区的电阻高。

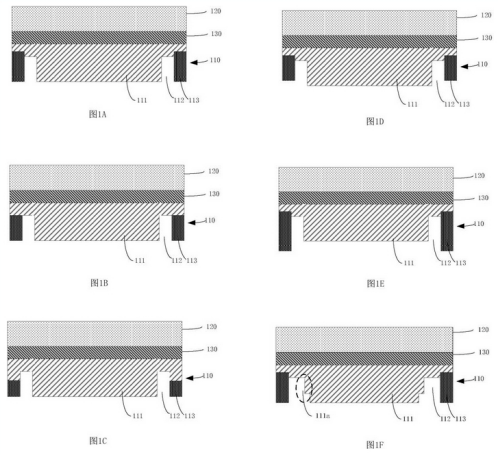

微型LED、微型LED阵列面板及其制造方法

微型LED、微型LED阵列面板及其制造方法，专利公布号为CN118633170A。

图片来源：国家专利局

该专利是一种微型LED包括：第一类型半导体层；以及发光层，其形成在所述第一类型半导体层上；其中，所述第一类型半导体层包括台面结构、沟槽和通过所述沟槽与所述台面结构分离开的离子注入围栏，其中，所述离子注入围栏围绕所述沟槽形成，所述沟槽围绕所述台面结构形成；并且所述离子注入围栏的电阻高于所述台面结构的电阻。

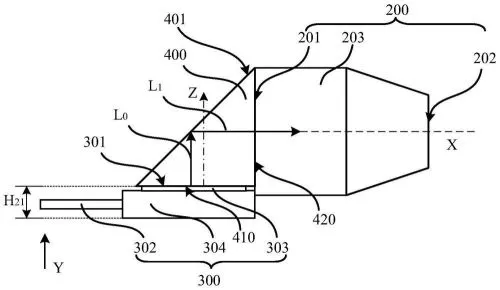

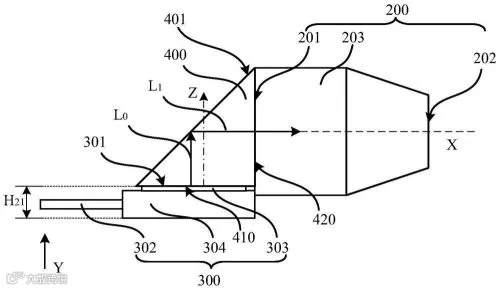

光学投影模块及穿戴式电子设备

光学投影模块及穿戴式电子设备，专利公布号为CN118605074A。

图片来源：国家专利局

该专利一种光学投影模块及穿戴式电子设备。其中，所述光学投影模块包括：光学镜头，具有入光端和出光端；与所述入光端对应设置的显示面板，包括发光面，所述发光面的法线方向与所述光学镜头的光轴方向不平行；光路转向元件，用于获取发射自所述发光面的初始光信号，对所述初始光信号进行转向后形成朝所述出光端传播的转向光信号。通过使光学投影模块的整体尺寸缩小，进而改善穿戴电子设备的佩戴舒适度和轻量化。

预设部分图案组、目标微型LED阵列图案的分解方法、以及像素缺陷的检测方法

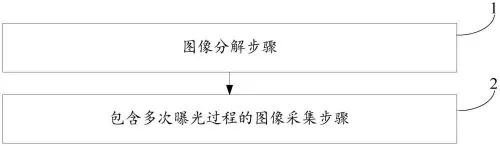

该专利公布号为CN118613705A，专利提供了一种预设部分图案组和形成预设部分图案组的方法。在预设图案组中包含的多个预设图案，每个预设图案中需要开启的像素在行方向和/或列方向上彼此相隔至少一个像素。多个预设部分图案堆叠在一起，形成目标像素阵列图案。

图片来源：国家专利局

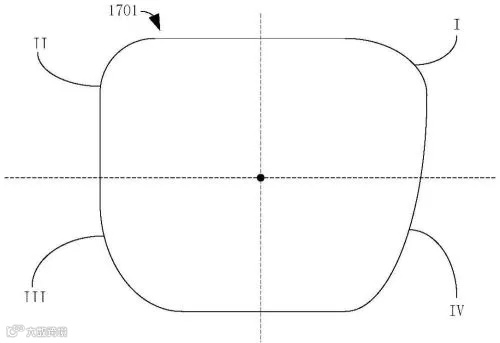

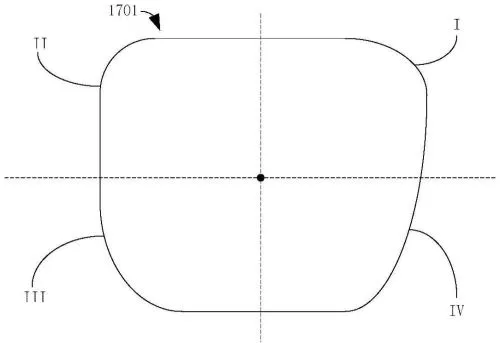

微型LED显示装置

微型LED显示装置，专利公布号为CN118613761A。

图片来源：国家专利局

该专利是一种微型LED显示装置，其包括：至少一个单片微型LED投影器(1601)，其被形成用于单独地生成相同颜色的或不同颜色的单色图像；光波导(1602)，其被形成用于从所述单片微型LED投影器(1601)分别接收所述单色图像、传递所述单色图像以及将所述单色图像重叠成目标图像；其中，所述单片微型LED投影器(1601)包括微型LED阵列，使用微型LED来表示像素；一些微型LED的主光角是不同的。

微型LED投影器

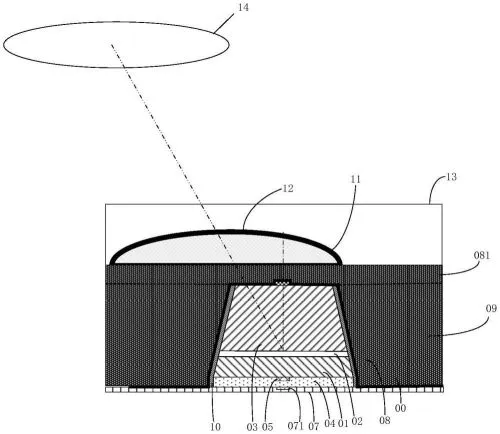

微型LED投影器，专利公布号：CN118613856A。该专利本文公开了一种微型LED投影器，其包括：微型LED面板(201，202，203，15)和准直器单元(14)。微型LED面板(201，202，203，15)中的微型LED结构包括台面结构和微型透镜(11)，所述微型透镜形成于微型台面结构、p型半导体层(01)、n型半导体层(03)、以及形成在p型半导体层(01)与n型半导体层(03)之间的发光层(02)上方。微型透镜(11)的中心位于一直线上，所述直线连接发光层(02)的中心与准直器单元(14)的中心。本公开文本减小了微型LED投影器的体积和重量。

图片来源：国家专利局

微型显示像素驱动器控制器

微型显示像素驱动器控制器，专利公布号：CN118591837A 。

图片来源：国家专利局

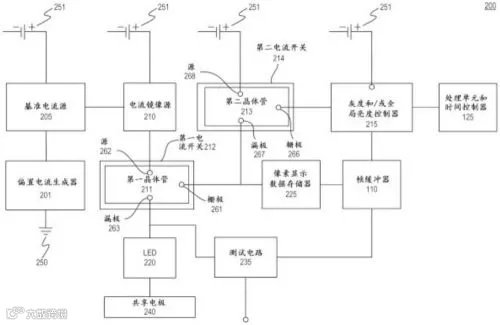

该专利公布了一种像素驱动器控制器(200)，包括：基准电流源(205)，其被配置为供应基准电流；电流镜像源(210)，其被配置为提供镜像电流；第一电流开关(212)，其耦接到所述电流镜像源(210)以接收所述镜像电流；像素显示数据存储器(225)，其被配置为存储像素显示数据并耦接到所述第一电流开关(212)；第二电流开关(214)，其耦接到所述第一电流开关(212)；以及控制器(215)，其耦接到所述第二电流开关(214)并且被配置为控制所述第二电流开关(214)的导通状态。
