摇橹船科技研发出Micro LED晶圆检测设备

近眼显示

2023-12-20

导读：点击查看详情 >

12月19日，重庆中科摇橹船信息科技有限公司（以下简称“摇橹船科技”）称已成功研发出Micro LED晶圆检测设备，可帮助显示面板企业解决巨量芯片精准转移难、坏点检测难这两大导致Micro LED 技术难以大规模商用的“痛点”。

本月，该设备将在国内某显示面板企业生产线上进行应用测试，若测试顺利，2024年上半年有望在该企业投用。

摇橹船科技相关负责人介绍，生产一块Micro LED显示屏，通常需要将单个尺寸小于50微米的数百万个红、绿、蓝三色Micro LED芯片，从晶圆上依次精准转移到仅有几英寸甚至更小的驱动电路基板上，进行RGB排布，从而产生各种颜色。

而在芯片制造环节，谁都无法保证每颗Micro LED芯片都是完好无缺的。因此，在转移之前，需要对几英寸大小晶圆上的数百万颗芯片进行检测，找出有缺陷的芯片，从而避免后续的巨量修复，降低成本。

2年前，国内某显示面板企业与多家机器视觉企业进行了探讨，力图借助机器视觉技术实现突破。最终，该企业与摇橹船科技达成合作。

据了解，摇橹船科技成立于2020年，是中国科学院、重庆人民政府“院地孵化”的第一家硬科技人工智能企业，公司面向制造业提供机器视觉器件、智能化传感硬件、智能工业机器人、AI智慧平台及智能数字工厂系统解决方案。

经过反复论证，双方确定了攻克难关的方向：利用摇橹船科技的机器视觉技术，结合该显示面板企业的生产工艺，量身研发Micro LED晶圆检测设备来代替人眼，对巨量芯片坏点进行检测，并引导芯片转移装置转移巨量芯片。

而要成功研发出这种设备，关键在于两点：在成像端，要打造出拥有超大视野的高精度显微成像系统；在算法端，要开发出能够满足芯片精准转移和检测的高水平算法。

摇橹船科技在成像端拥有丰富的经验和深厚的技术沉淀，相关研发工作难度不大。但在算法端，难度却相当大。原因在于，针对Micro LED芯片的坏点检测，缺乏缺陷数据。同时，以往业内通用的芯片转移的标定方法，不适用于Micro LED芯片。

针对这两道难关，摇橹船科技组建了一支20多人的研发团队。研发团队一方面采用异常检测算法，通过训练正常样本，让没有缺陷的样本去找缺陷芯片，解决了缺陷数据不足的问题。另一方面，他们设计了全新的标定板，创新推出了适用于Micro LED芯片转移定位的标定方法。

经过2年时间的反复尝试、打磨、迭代，研发团队成功研发出Micro LED晶圆检测设备。经实验室测试，该设备可以实现4-20倍连续变倍，在长工作距离及最高放大倍率下，景深超过15微米，视野达到2毫米，像素分辨率达到0.67微米，图像定位精度达到3个像素，定位精度水平远高于目前业内5个像素的最高水平。

摇橹船科技相关负责人表示，在芯片检测环节，这套设备对数百万颗放在几英寸大小晶圆上、比头发还细的Micro LED芯片的漏检率，小于0.01%，显著提高了芯片缺陷检测效果；在芯片转移环节，其能够引导芯片转移装置将芯片转移精度控制在小于1微米的水平，确保每颗芯片位置都放得准。

基于此，这套检测设备就能够帮助显示面板企业大大提升Micro LED显示屏像素良率，并将需要修复的芯片数量控制在极低水平，进而大幅度降低Micro LED显示屏生产成本，实现Micro LED显示技术的大规模商用。

重庆日报

- END -

相关报告

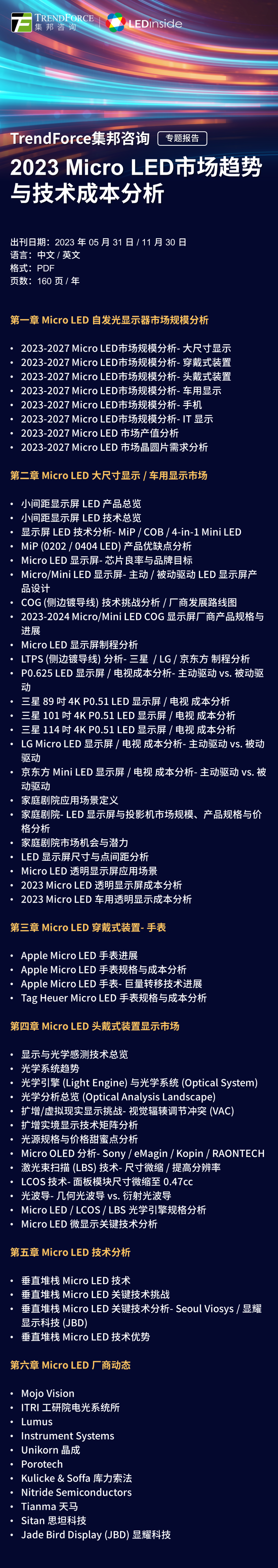

更多Micro LED显示深入行情，欢迎了解TrendForce集邦咨询最新出刊的《2023 Micro LED市场趋势与技术成本分析报告》。
