优质工程 |天津财经大学新建综合体育馆助力2017年全运会比赛

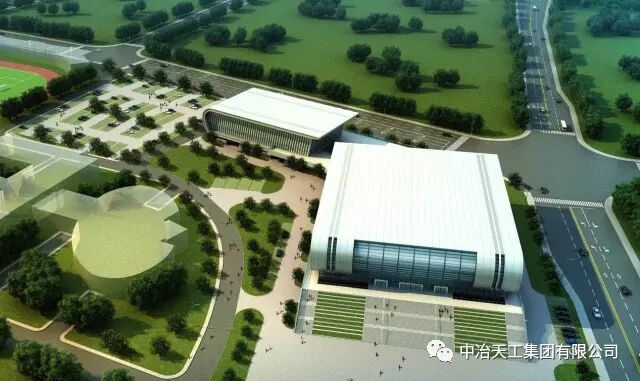

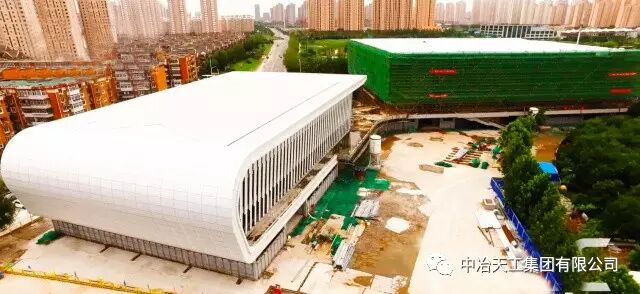

天津财大新建体育馆鸟瞰图

天津财经大学新建综合体育馆项目位于天津财经大学珠江道校区，可用地面积19850平方米，建筑面积15000 平方米。场馆为承办 2017 年全运会比赛场馆，具备举办全国性单项比赛（室内篮球项目）的甲级中型体育馆，还可以满足会议、集会及多项群众性体育活动需求，是天津市重点工程。

主体结构

工程主体为钢筋混凝土框架结构，屋面为平板网架结构，包括比赛馆和训练馆，比赛馆地上三层，1-3轴间有地下室（-4.35米），建筑面积 11600 平方米，建筑高度 23.9 米；训练馆位于比赛馆的东北侧，地上两层，建筑面积约3400 平方米，建筑高度 19 米。

在开工前项目部成立了创优领导小组，结合实际情况，从体系建立、制度编制等方面制定了详细的规划，编制了《项目管理规划》、《项目创优规划》、《质量计划》等策划文件，通过精心组织和各参建单位的积极配合，在安全、质量、环保等方面取得良好的效果。

技术创新

项目创优策划小组根据国家发展低碳经济的理念以及国内建筑业碳排放量较高的现状，结合工程施工特点确定项目管理各项指标，决定把技术创新作为主要、重要手段来进行项目管理。

1、螺栓球节点正四角锥网架安装新技术

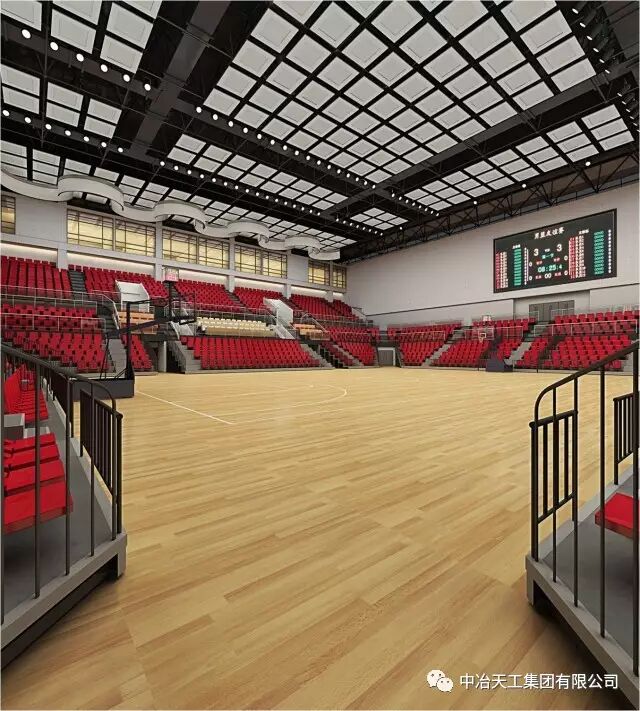

比赛馆效果图

项目比赛馆和训练馆屋面结构采用螺栓球节点网架，结构形式为正方四角锥，支撑形式为下弦多点支撑，项目部制定了工厂化加工、施工现场累积滑移的安装方案。该技术具有施工安全可靠、技术先进、经济效益显著，为解决类似场馆钢网架结构施工的技术难题奠定了基础。

2、异型铝单板金属幕墙安装技术

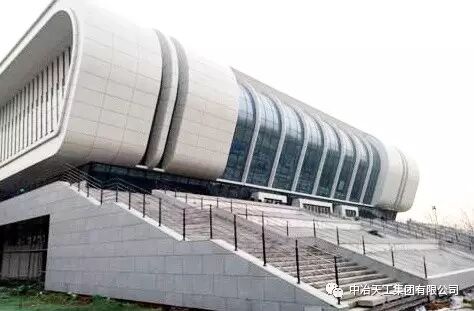

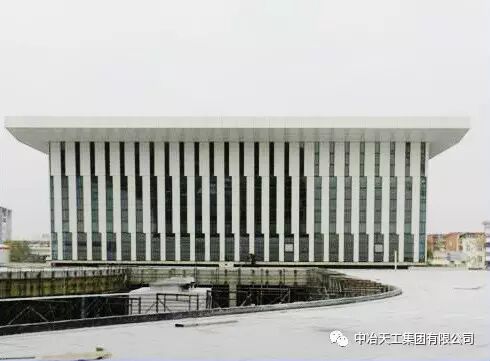

工程实体

工程墙体立面采用铝单板封闭，且在山墙部位为弧形设计，外观造型节点较多，施工难度较大，各种异形角度与主体结构的配合十分紧密，制作安装精度高，通过研发一种满足制作安装精度的施工方法，达到技术先进可行、效益显著的效果。

3、曲面玻璃幕墙安装技术

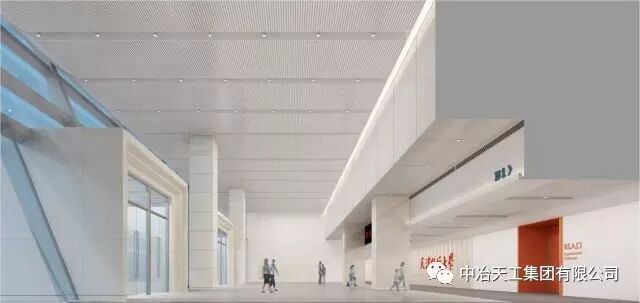

场馆入口

项目比赛场馆山墙主入口处设计曲面玻璃幕墙，异形幕墙在加工和安装过程中往往会出现很多问题，精度控制成了能否达到美观效果的关键，与主体结构的吻合程度也决定了其是否能够达到设计理想效果，通过研发安装及定位方法解决了该问题。

4、直立锁边铝镁锰合金金属屋面系统应用技术

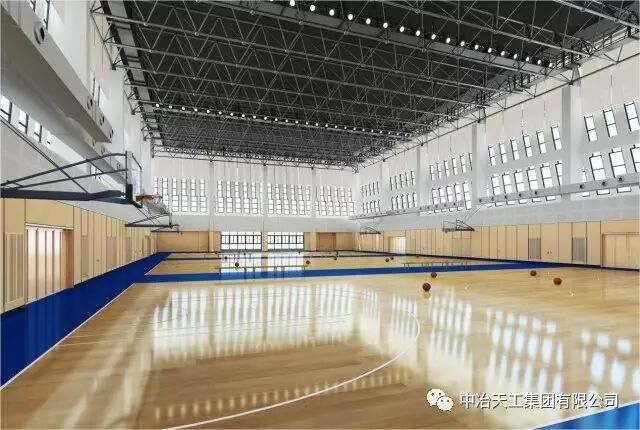

训练馆效果图

工程屋面采用直立锁边铝镁猛合金金属屋面板，此类屋面系统属于金属屋面的一种，由点支撑金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块。屋面板块的连接方式是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，板块的咬合过程由机械自动完成，咬合边与支座形成的连接方式可解决因热胀冷缩所产生的板块应力。该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形，该技术的应用能够保证外形整体美观及使用功能要求，满足节能环保要求。

5、基于建筑信息模型的工程项目管理系统应用技术

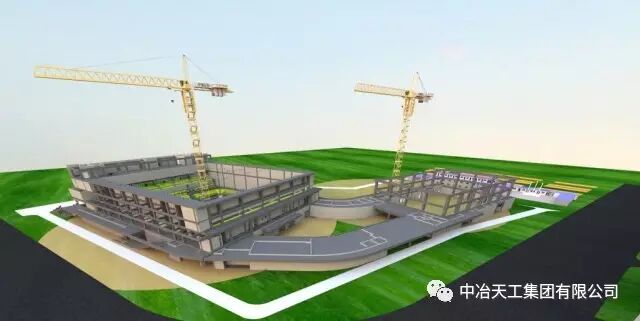

BIM技术指导现场规划

基于建筑信息模型的工程项目管理系统，是针对项目特点建立在三维可视化建筑模型数据基础上，对项目的进度管理、质量管理进行全过程跟踪追溯的系统。根据天津财经大学体育馆工程分部分项特点及进度要求，对应建筑实体建立标准化模型，导入数据库中，施工人员可通过软件根据分部分项、检验批划分快速查询楼层、构件各项信息，辅助现场施工管理。尤其对于多专业节点的施工，可以更加直观地发现施工难点，确定施工方案。利用进度查询模块，将项目计划进度与模型链接，场馆建设过程中，录入实际进度，实时监控现场进度情况，当出现偏差时系统会及时预警。利用质量管理模块辅助现场施工管理，通过移动端填写质量验收相关表单，实现质量实时记录管理，并与模型、构件进行链接，进行建筑实体质量跟踪管理及远程监控管理。这项技术使项目管理模式发生了根本性变化，由模型数据倒推管理，使每名员工不但有目标而且配合默契，大大提高了管理效率。

6、BIM技术管理

BIM效果图

该项目成立了专业BIM小组，在施工项目筹备前期，严格按照图纸，依据公司制定的BIM模型审核标准及信息模型使用标准，将二维图纸转化为三维信息模型，并完成图纸会审、设计交底对接、标准化设计等工作，提升了工程建设的系统化和信息化水平。

桩头防水处理装置

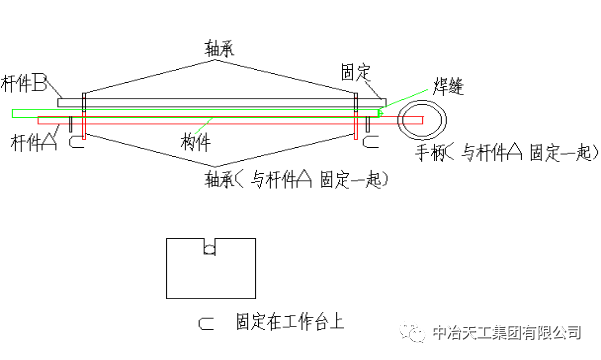

项目申报及取得授权的实用新型专利情况包括一种防水功能要求桩头防水处理装置、一种可移动式防扰民隔音降噪装置、一种框架柱钢筋定位装置、一种模板拼缝卡具、综合支吊架末端预埋安装装置、一种杆件与锥头环形焊缝焊接装置等。

文明施工及标准化建设

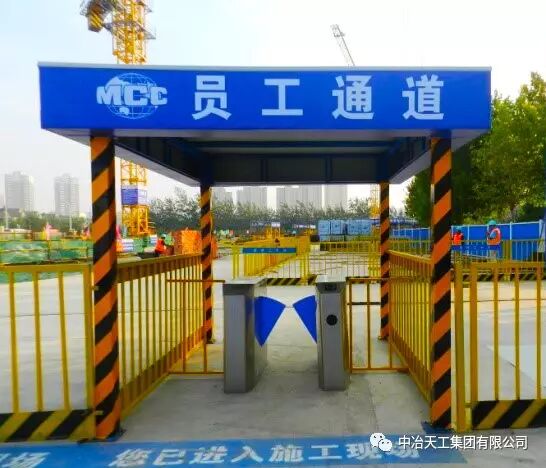

员工通道

基础施工

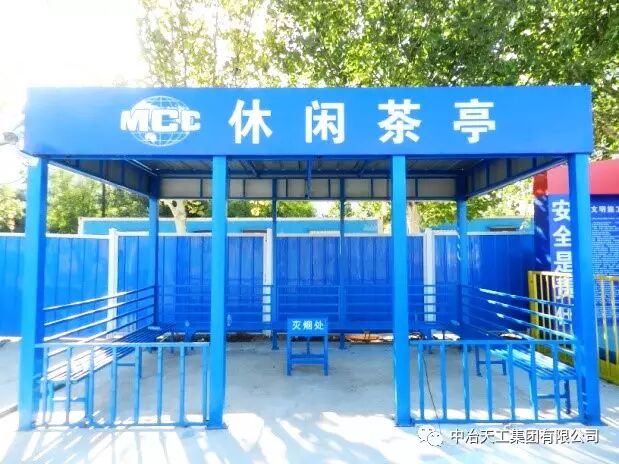

休闲茶亭

项目部以《中国中冶施工现场品牌识别手册》、《公司民建项目标准化工地建设方案》及天津市关于文明施工方面的要求为指导，以创建天津市文明工地为目标，结合现场实际，合理规划、科学布局，使施工现场环境和工人生活环境达到文明工地标准。根据市质量安全监督总队要求设置扬尘检测系统及视频监控系统，严格落实执行“五个百分百”，场区采用定型彩板封闭，主干道使用混凝土浇筑硬化，其余裸露地面采用石屑或防尘网苫盖，驶出车辆进行冲洗，散体物料堆放全部苫盖，土石方作业采用湿作业，临时道路专人洒水、专人清扫，设置员工通道及打卡通道，主路段人车分离，确保施工现场环境监测达标，钢筋场、木工棚、物料堆放区严格按照施工总平面图部署。项目于2015年11月10日，通过了天津市市级文明工地验收。

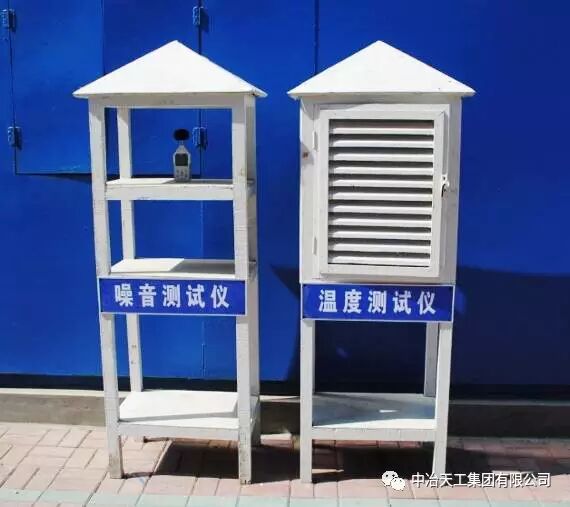

噪音、温度检测

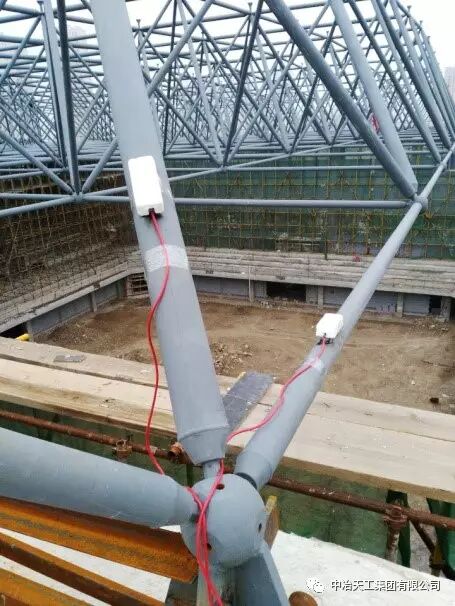

网架安装结构安全性能检测
