中冶天工承揽的我国首个获正式审批的模块化居住项目向你展示高端“搭积木”玩法

模块化建筑是未来建筑发展的一大趋势，这种建筑如同一个个火柴盒，但又不是局限于四边形的方体。每个单元体可以是多边形的，呈现不同的形体构造。这些利用特殊新型节能材料修建起来的单元体，通过插件、拼插焊接在一起。这一过程类似于搭火柴盒，或是我们小时候搭建、拼插积木玩具。

2016年8月，中冶天工集团承建的天津静海子牙尚林苑模块化房屋项目开工建设。该项目是国内首个获正式审批的模块化居住项目，也是天津范围内的首例模块化公寓建筑。

此种建筑具有适应模块化、工业化要求，可减少制作工序；在建筑经济性方面具有明显优势；施工简便、周期短、拆装和迁移方便等特点。

中冶天工人的花式“积木”工程受到了行业的高度关注，今天我们就来看看这一高端玩法究竟有哪些新花样。

项目是啥样子的

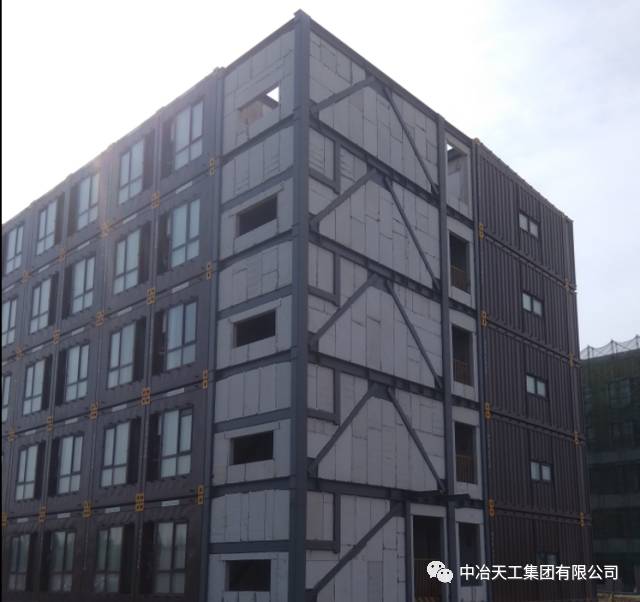

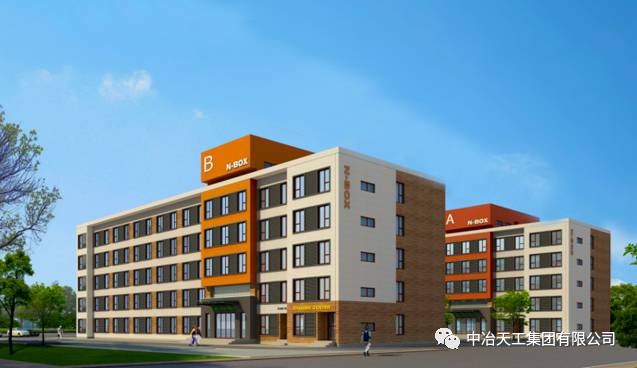

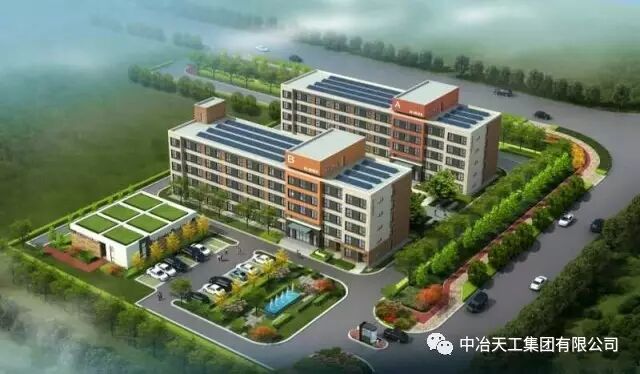

天津子牙尚林苑（白领宿舍）一期项目位于天津子牙循环经济产业区，结构形式采取钢模板+钢框架混合体系，建筑面积9281.55平方米，建筑层数5层、局部6层，共314个模块，模块规格为8550×3000×3000（房间+走廊）、6750×3000×3000（仅为房间）

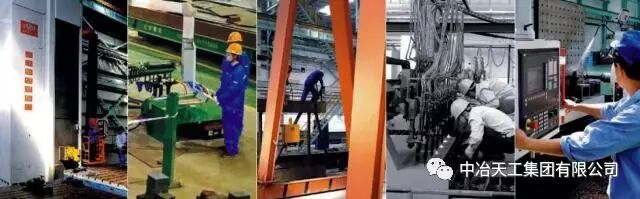

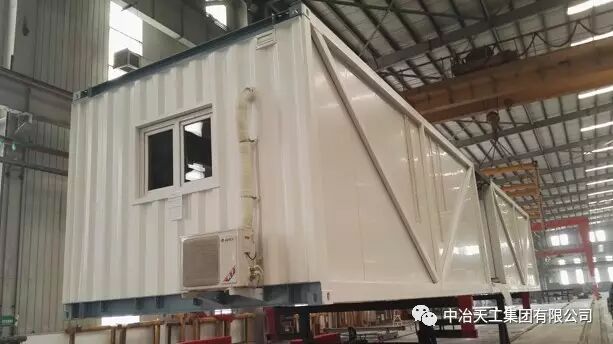

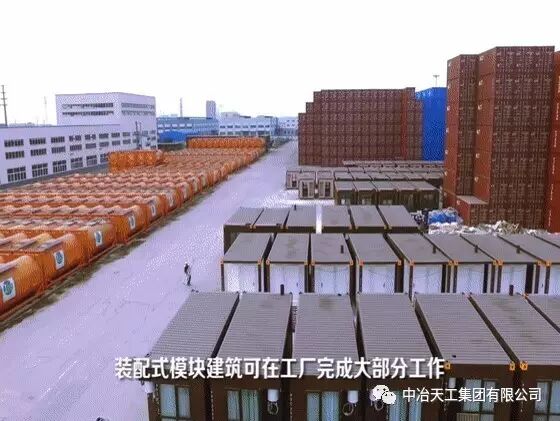

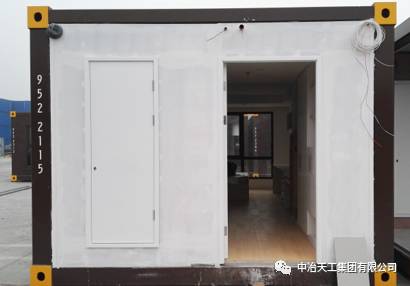

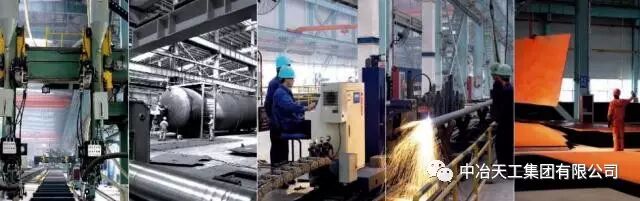

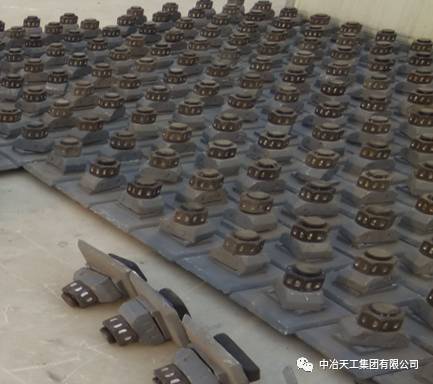

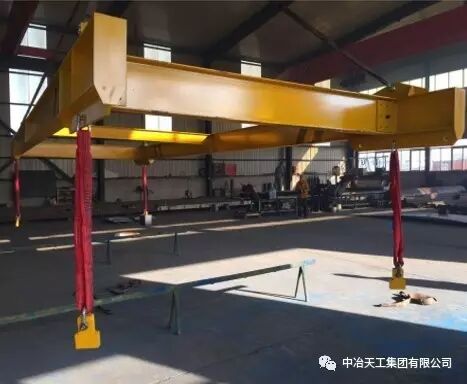

模块化房屋制作现场

蒙古奥尤陶勒盖矿营地宿舍

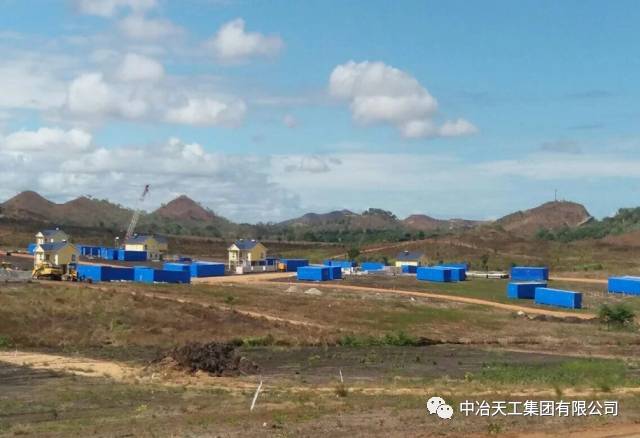

巴布亚新几内亚公务员住宅

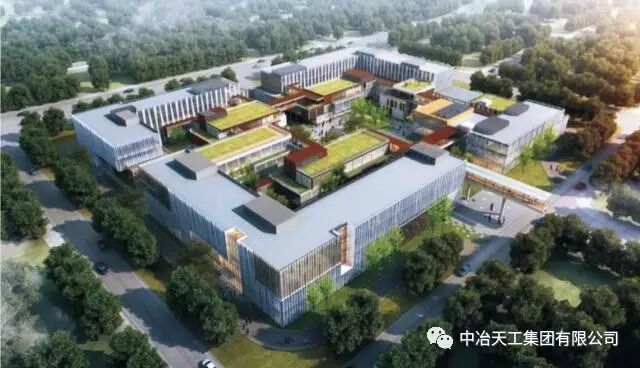

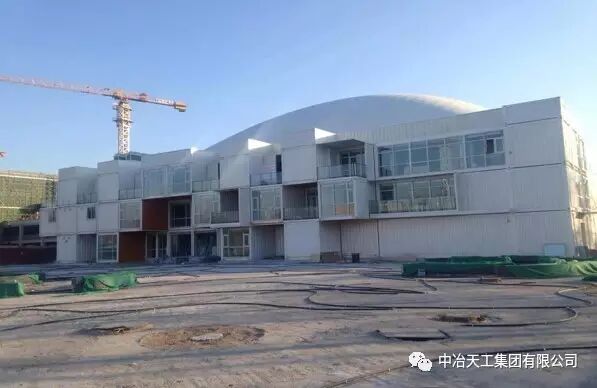

北京集酷汇佳中学多功能馆

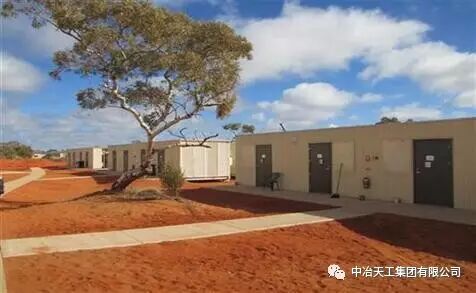

西奥安格鲁矿山营地房

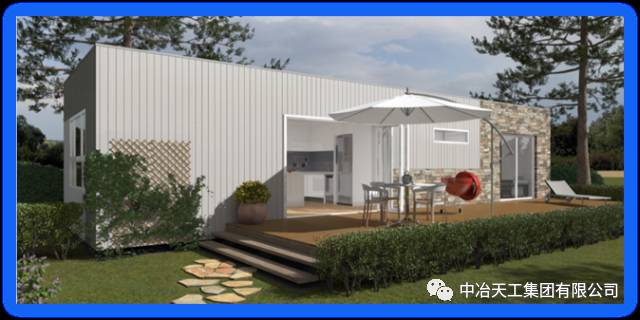

涉县绿建参展别墅

—   项目先进技术应用   —

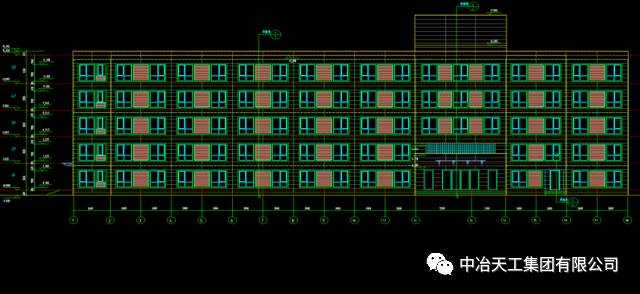

▲标准化设计：

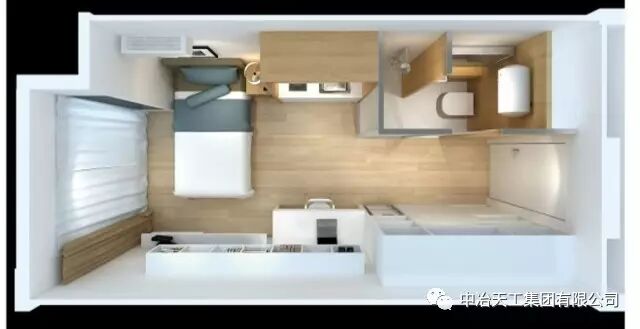

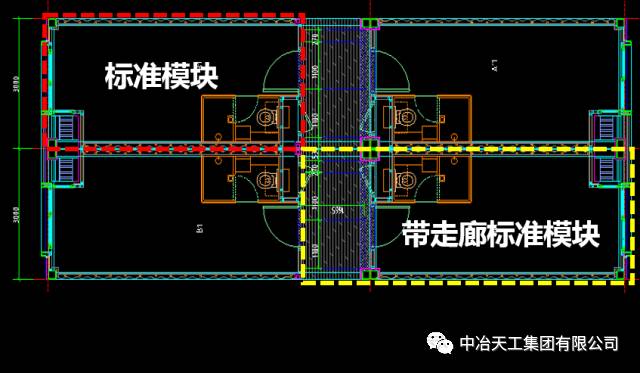

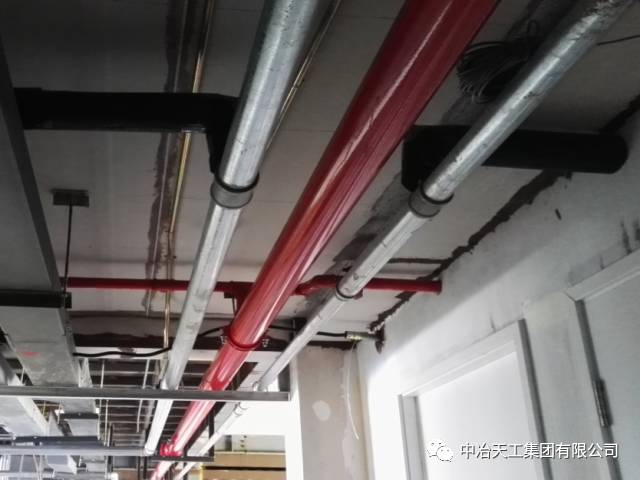

项目采用标准化方式设计，仅通过5种不同尺寸规格模块形成建筑整体造型。每个单体模块结构、保温、装修装饰、管线布置基本相同为工业化批量制造提供基础条件。

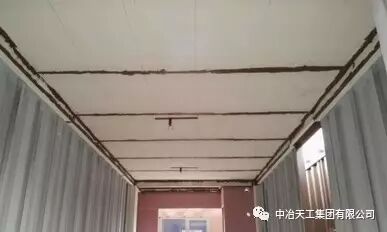

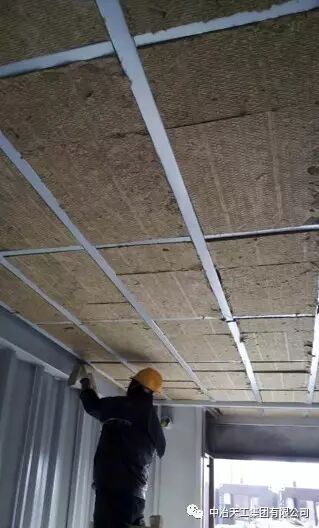

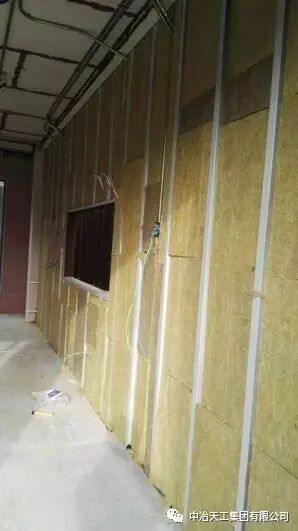

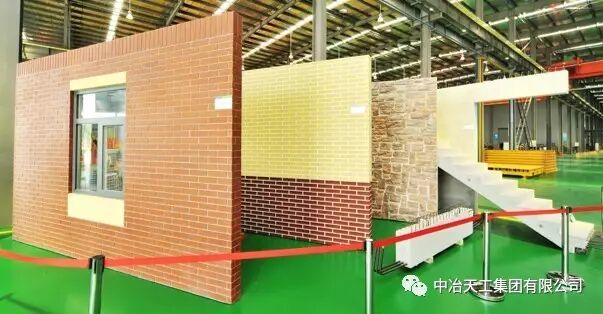

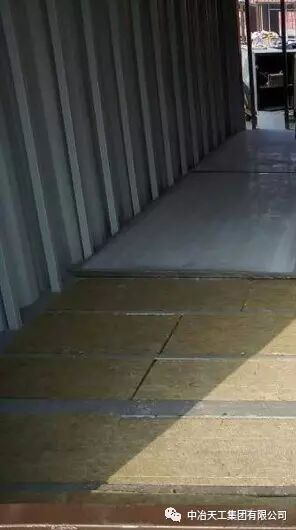

钢框架部位墙体节能体系

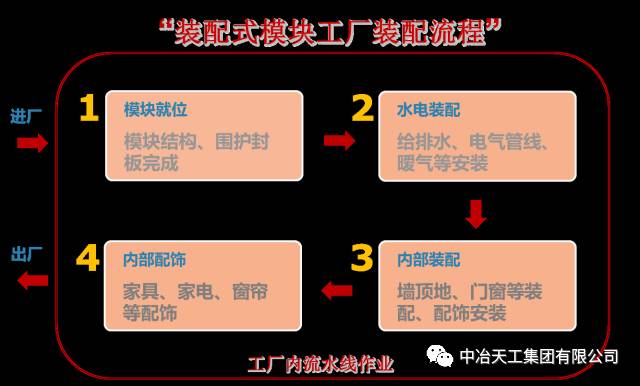

▲工厂化生产：

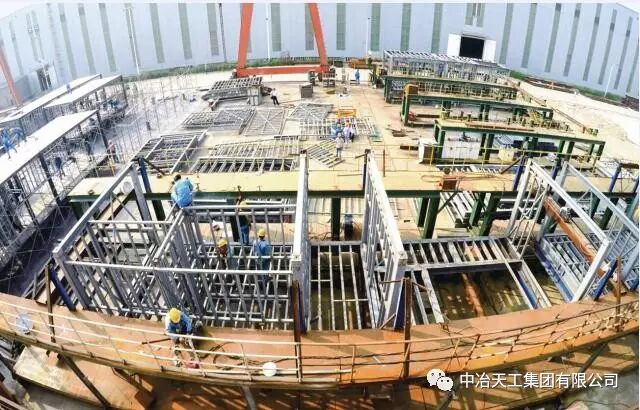

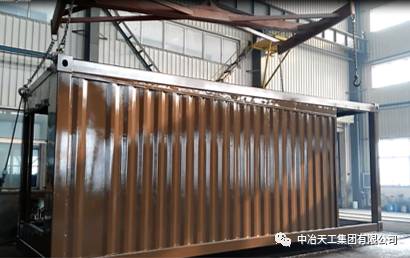

日均钢框架7个，装修成品4个，单栋建筑45天制作完成，通过工厂化生产，达到毫米级质量控制。

▲装配化施工：

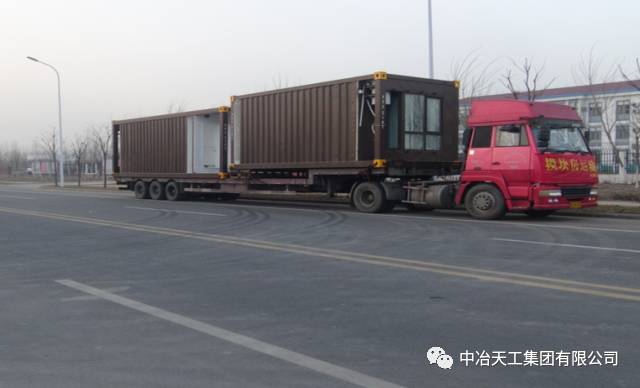

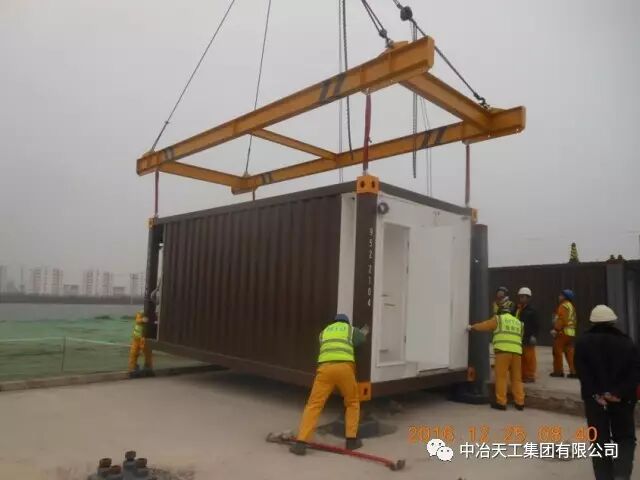

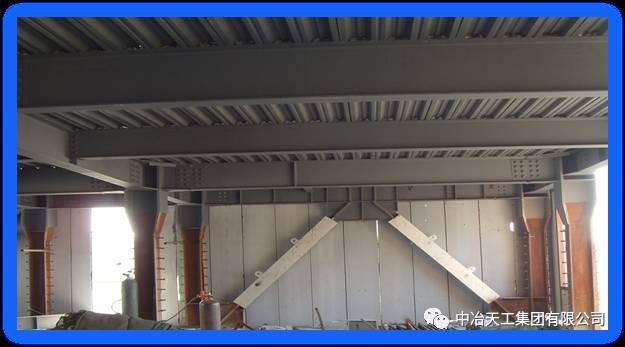

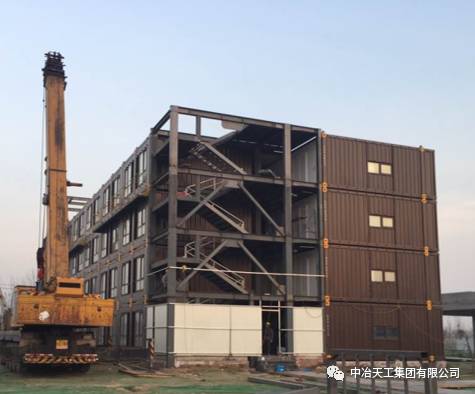

模块现场堆叠装配，电梯楼梯部分钢框架现场安装+轻质隔墙现场装配。

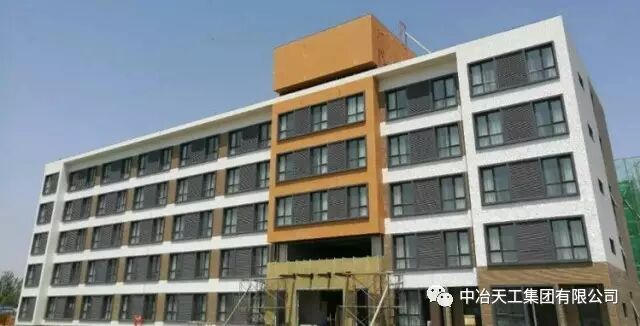

模块单元外檐完成

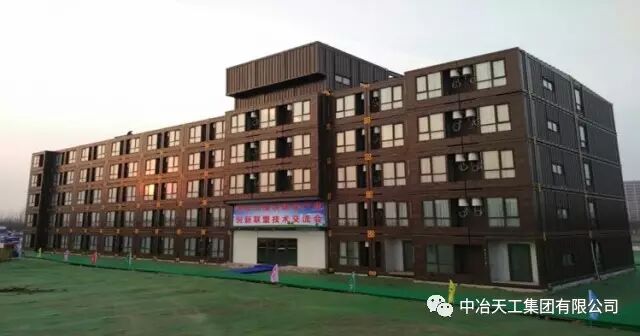

模块单元装配完成

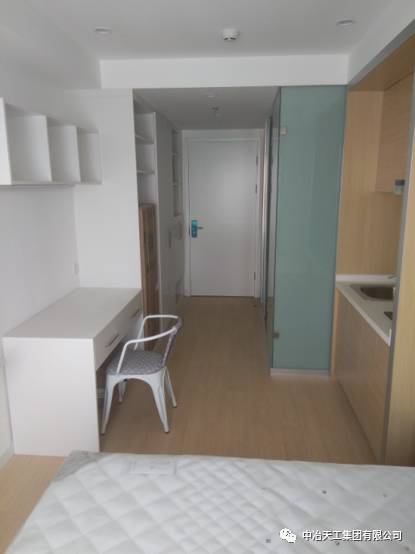

▲一体化装修：

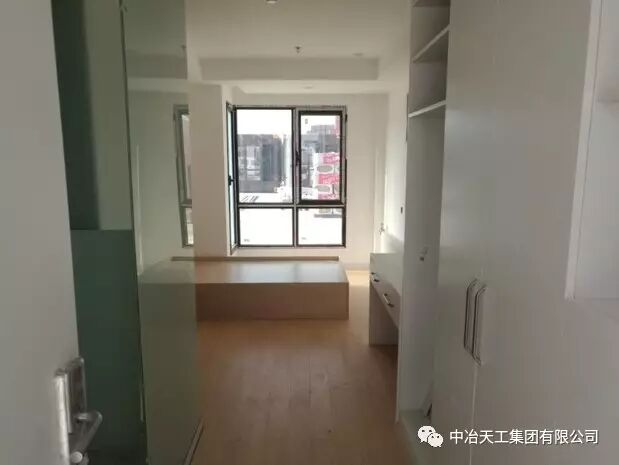

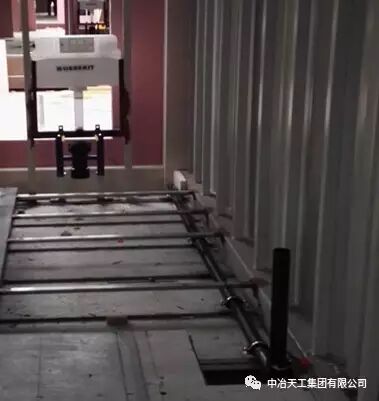

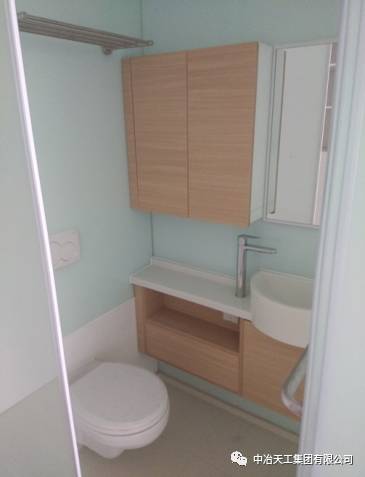

装修设计一体化，工厂干法全装修，单人床、衣柜、厨具、整体卫浴（干湿分离）、太阳能热水器、电视、空调、冰箱等家电全部工厂配置。

▲信息化管理：

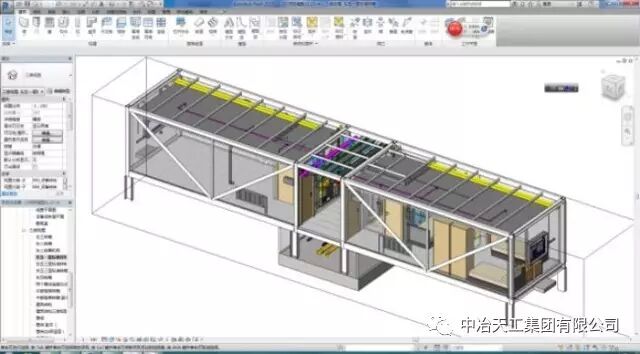

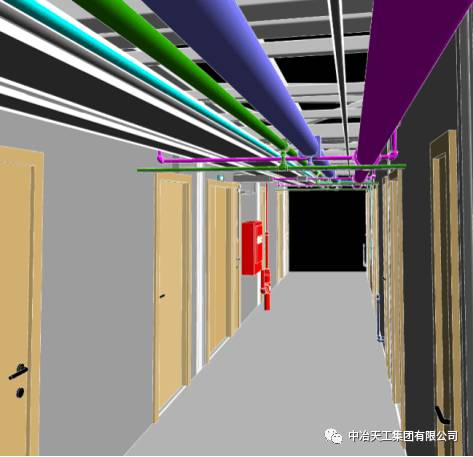

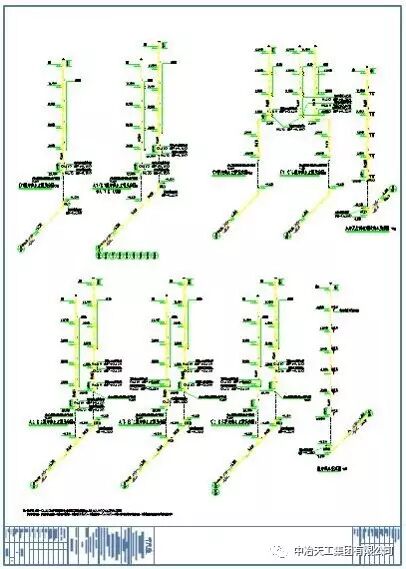

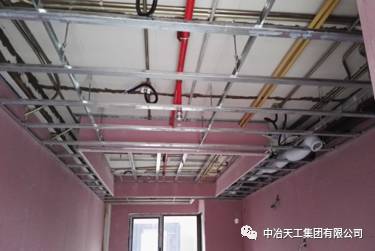

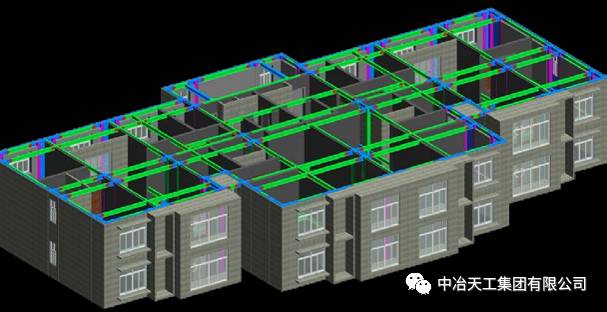

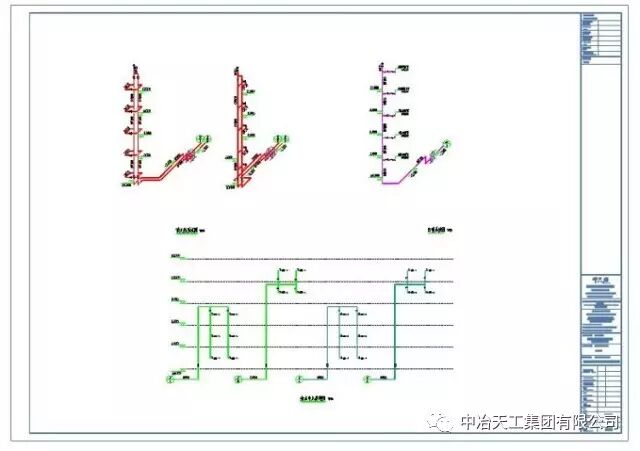

采用BIM技术进行模型创建、管线碰撞检测、方案优化、可视化交底、信息传递与共享。

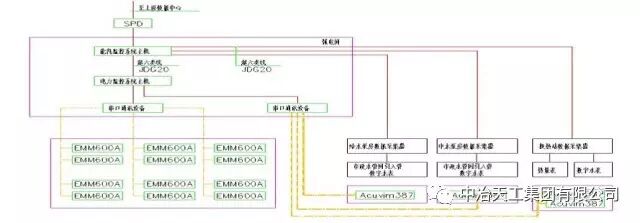

▲智能化应用

—   项目有啥特点和创新点    —

—   有啥技术研发应用成果    —

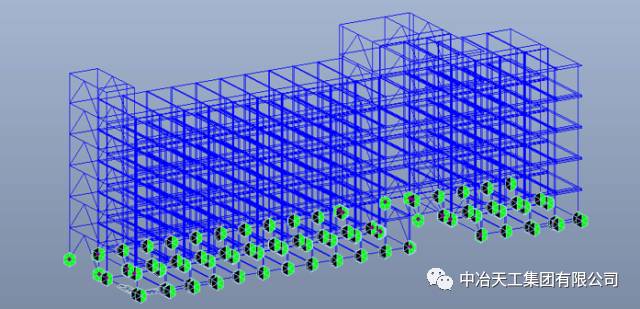

1、结构安全性-结构论证

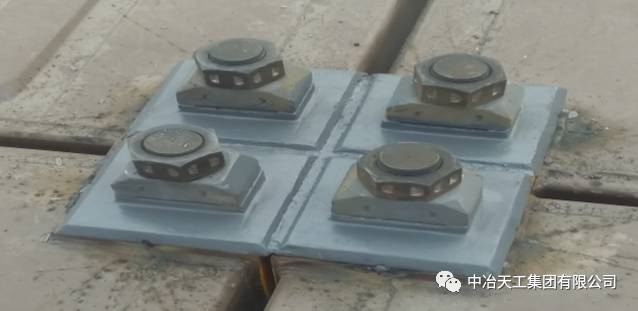

通过组织专家进行超限结构论证和参考相关规范标准，通过可靠的连接方式保证结构安全性，抗震设防满足设计要求。

2、模块消防试验

国家固定灭火系统和耐火构件质量监督检验中心针对建筑模块整体及分部位节点进行防火检验。

根据试验检验结果：本建筑模块符合GB/T9978.4-2008《建筑构件耐火试验方法》检验，满足设计要求。

3、隔声检测合格

针对本项目钢结构模块箱体做隔声检测试验，试验结果合格，满足设计和相关规范要求。

4、技术标准及专利工法

①与天津大学合作主编的协会标准规范《模块化建筑技术规程》已完成意见收集。

②申报专利8项（其中4项已获得授权）

③本年度计划研发的模块化课题及申报的省部级工法各一项（正在办理）。

④天津市地方标准《装配式模块建筑应用技术规程》将启动。
