创新丨管廊工程技术管理信息化之路

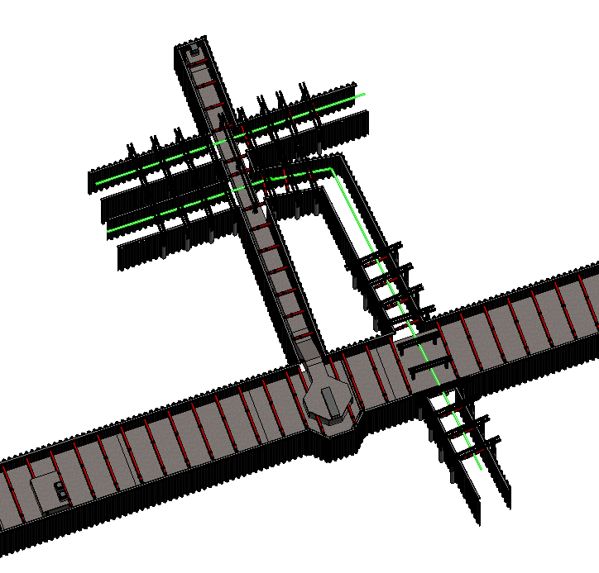

布置于地下深处

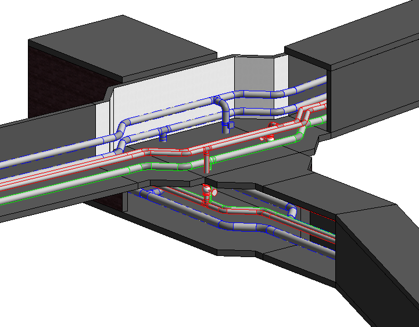

地下线性工程

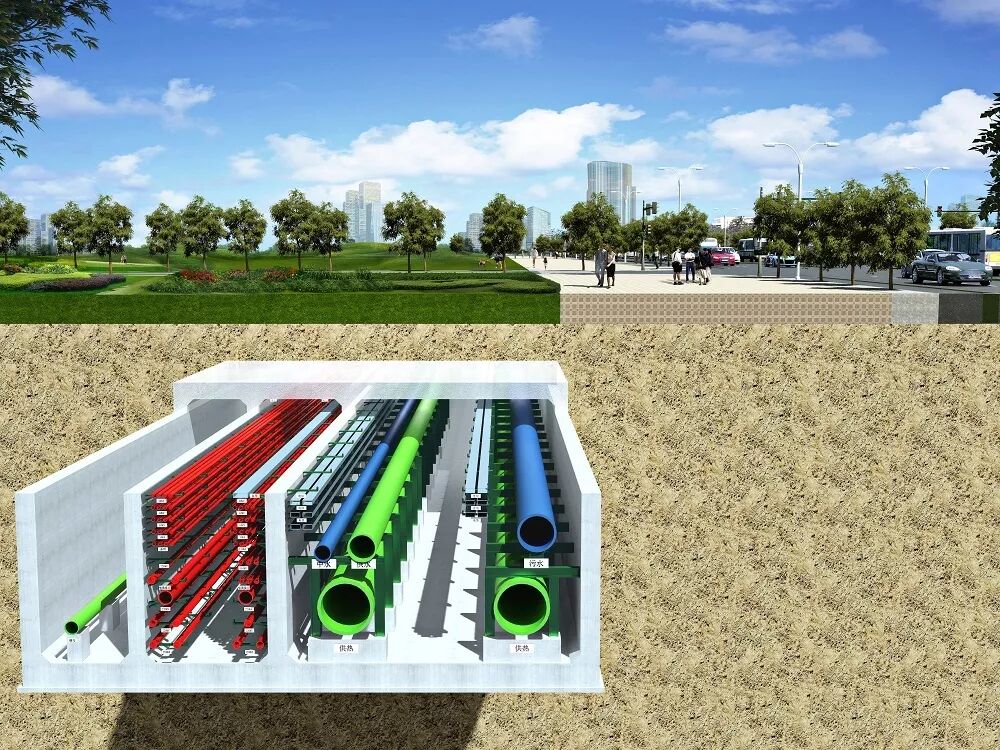

综合管廊工程犹如长龙蜿蜒于地下，线性的条件，大多数地形都不会是一马平川，都是经过长年累月的岁月沉积形成地形起伏的复杂三维曲面。面对复杂多变、起伏不定的三维曲面地形，开工前的测量工作显得尤为重要。如何合理、准确、快捷的完成测量工作是需要攻克的重点。

工程技术总院信息化中心依托综合管廊技术研究院的技术研究，针对地形测量技术研究，运用信息化手段完成复杂地形的测量及数据处理。

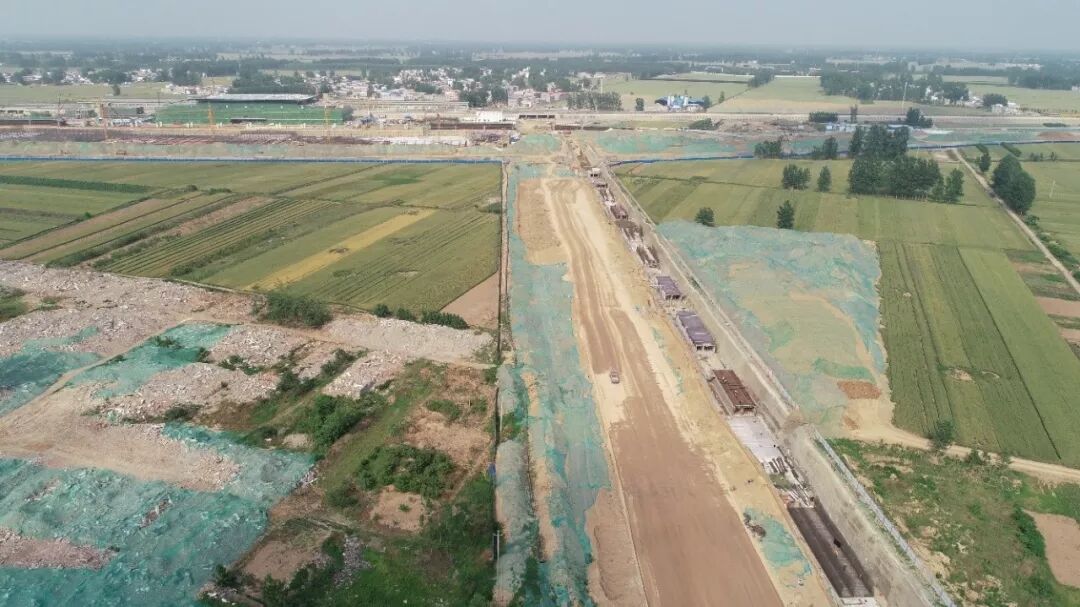

经研究，地形广、延线长、起伏大、型式杂的地形测量，一般采用无人机航拍技术地形数据采集；禁飞区或限飞区，可以采取三维点云扫描对场区地形数据予以记录，但其造价较高；还可采用GPS三角网或方格网进行测量，获取三维地形数据。目前，周口市高铁片区综合交通枢纽及配套工程PPP项目（一期）工程（含管廊）已对无人机航拍技术试点应用；山西科技创新城核心区综合管廊PPP项目（一期）工程以及多数线性市政工程对GPS三角网或方格网测量持续应用。

地形数据成功提取后，如何土方计量和土方平衡及现场土方搁置规划需要仔细考量。土方计量和土方平衡，对于一马平川、范围小的工程项目采用手动计算即可，但面对复杂的三维地形数据，如果想通过人工手动计算，将对计算人员的数据处理、微分、三重（多重）积分的数据计算能力的考验，而且耗时长，准确性差；专业的事，专业的人员采用专业的手段处理，复杂的三维地形地貌数据处理，Civil 3D能导入三维地形数据，并对数据中奇异数据点进行修正处理，配合既定的土方开挖开口图作为横断以及管廊工程的纵断面曲线，进行土方计量和土方平衡。多余的土方运出场外，后期回填所需土方留置场区内，按照三维场地布置软件布置的土方晾晒区域封闭堆放晾晒。
