管线综 模调整 真预合准——BIM管线综合，”四性“齐聚

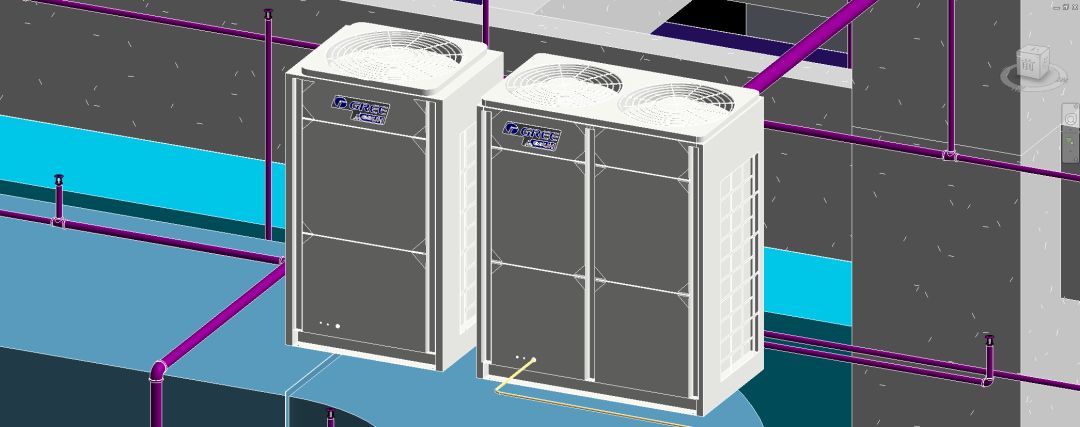

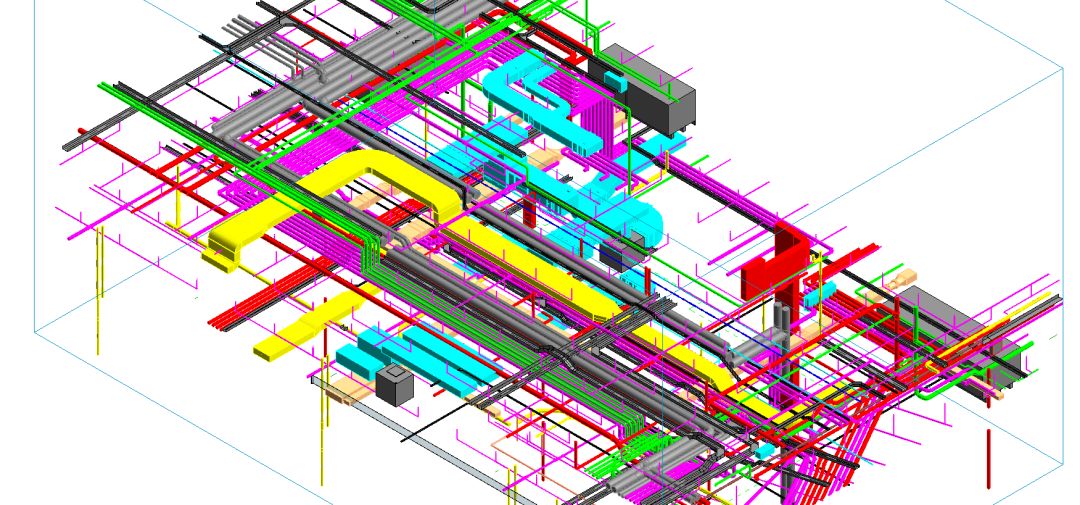

管线模型的精细度有赖于与现场施工的吻合度。在模型建立之初，应当根据图纸列出的设备外观尺寸及规格型号、管件的连接形式及规格型号、管道的材质及规格型号等信息收集全面；对应软件系统中的族进行对比：若符合要求，调用即可；若族库中没有或不符合要求，则需自己创建或网络下载。族创建保存最好使用软件的低版本，便于通用版本软件读取调用。将整理好的族加载到软件中，在族属性里添加真实的信息，并保存为样板文件，方便建模调用。能够反映真实施工状态的模型对施工才具有指导意义，添加了真实信息的模型才便于模型的管理与维护。

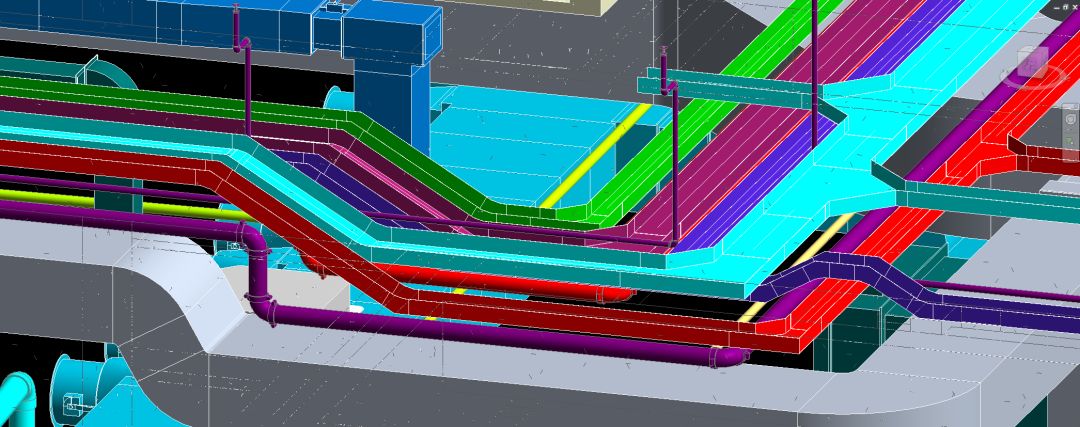

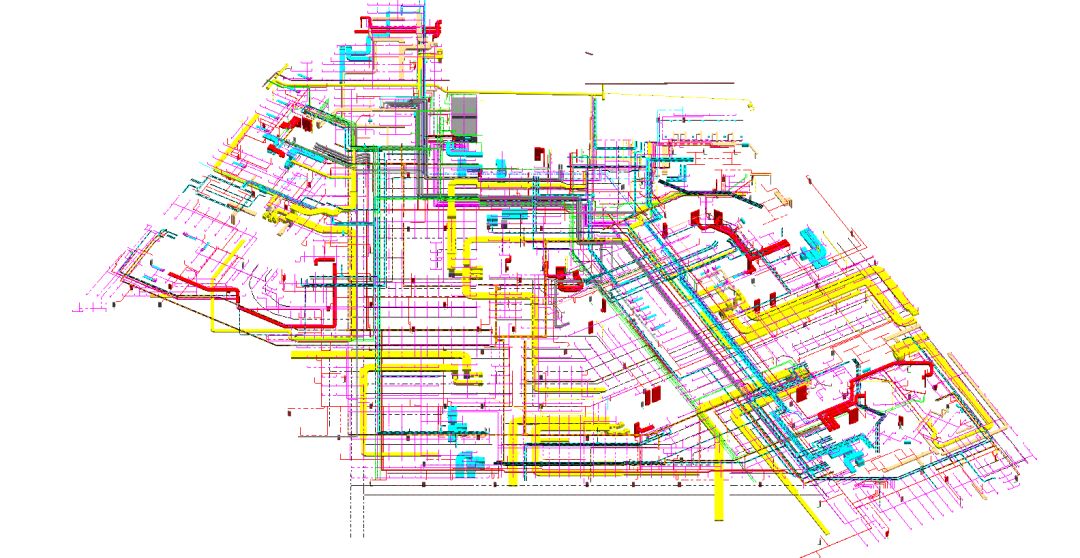

按照风、水、电单专业建立的模型难免会发生碰撞，有碰撞就要遵循一定的原则进行调整：管道间应本着压力管道让重力管道，小管径管道让大管径管道，易弯曲管道让不易弯曲管道，临时性管道让永久性管道，工程量小的管道让工程量多的管道，检修次数少的管道让检修次数多的管道，易维修的管道让不易维修的管道，新建管道让现有管道进行调整。各专业间还要遵循电缆桥架在常温管道上方布置，在热力管线的下方布置，风管在管道的下方布置等原则。除满足排布顺序要求外，还应保持足够的间隙，能起到避免电磁干扰或留够检修空间的作用。各种管线在模型中规划好，提前预演了施工中发现的各种弊端，并使之消除和优化，达到了预见性的目的。

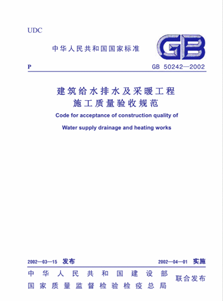

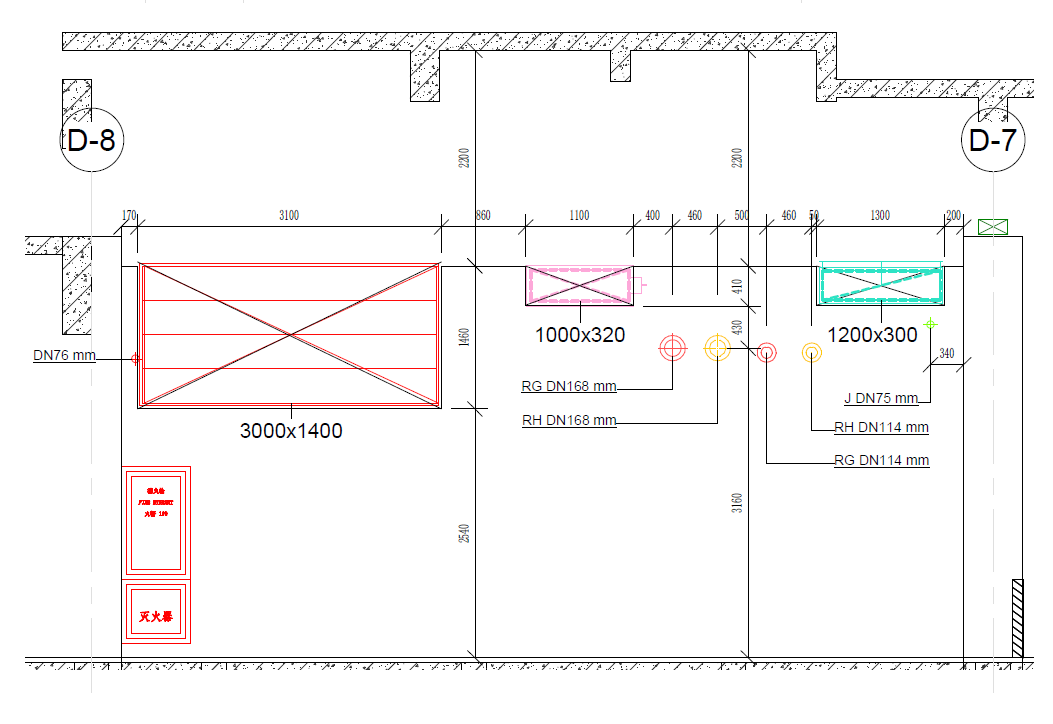

在管线施工过程中应符合各种施工规范及验收标准，是工程验收的依据文件，也是工程是否合格以及能否达到交工的判别条件。这些规范、标准对BIM模型同样具有指导意义，相当于在虚拟的环境中，提前把工程模拟安装一遍，建模过程中要充分熟悉与之相关的规范、标准，并将相关要求反映到模型中去，避免后续二次调整，增加不必要的工作量。通过模型的直观表达，将规范、标准呈现在大家眼前，使大家更容易理解其内容含义。

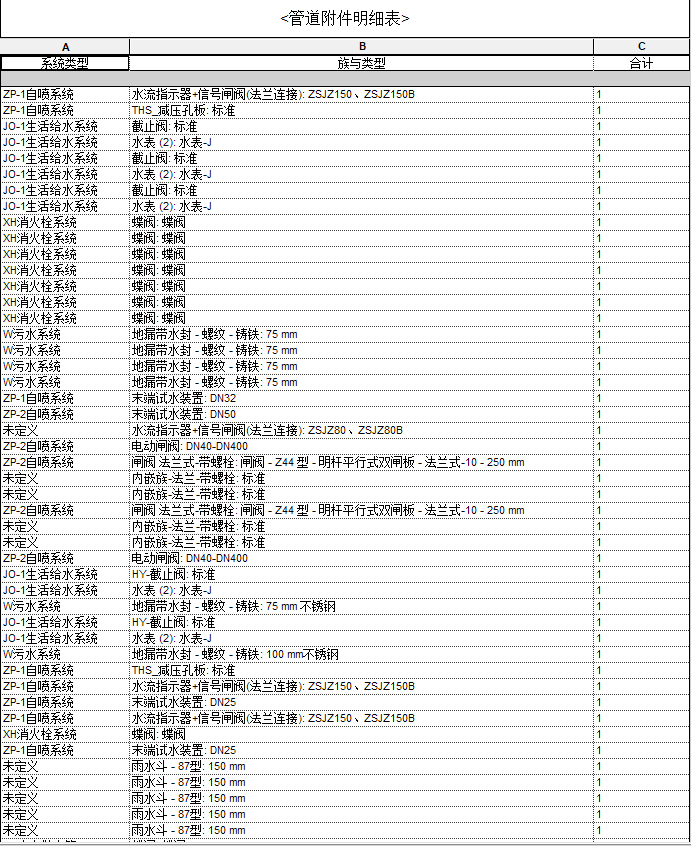

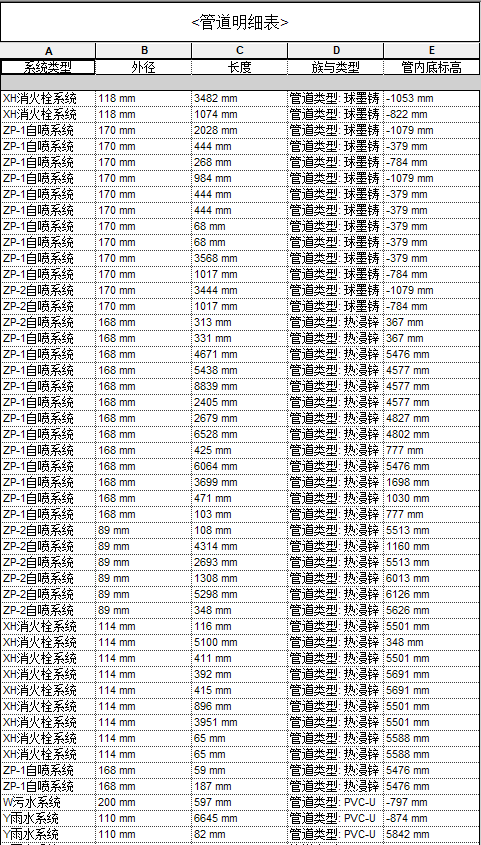

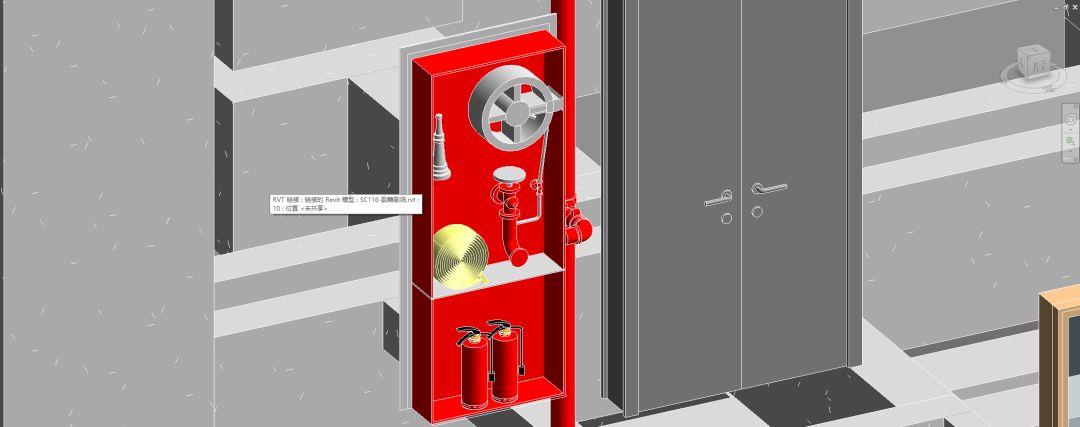

管线模型经过前期的规划调整，已经具备指导施工的作用，BIM模型的作用除了出具深化图、预留洞口定位、表达整体管线布局、传达各种信息等作用外，最重要的作用是物料工程量统计，模型的精细度直接关系到物料统计的准确性，精度越高统计越准确，反之亦然。而模型出具的是未含损耗的净量，且统计表中每一条目与模型中的族都存在对应关系，随着模型的调整变化，相应的统计表也随着发生变化，所建即所得。准确的工程量统计，避免一些不必要的材料浪费，相比手工统计降低了错误率，提高了工作效率。
