技术创造价值，信息化BIM技术助力项目管理提升

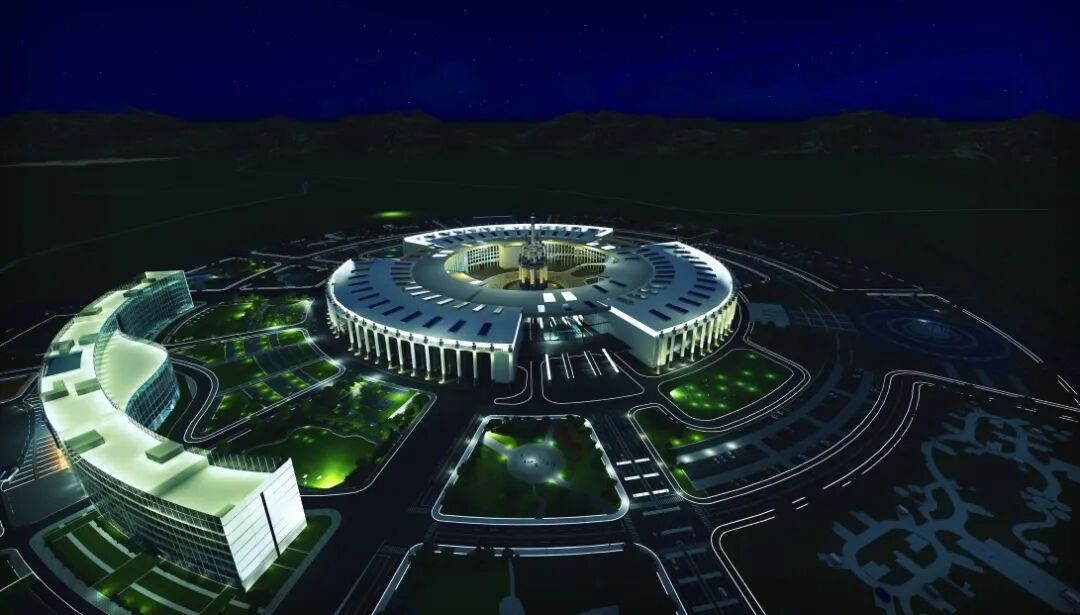

中蒙博览会永久性国际会展中心项目为中冶天工集团公司承建的一项集会议、展览、大型庆典活动一体化综合服务的国际性会展设施工程，其建设目的是为满足内蒙古加强国际政治交流、文化交流、对外开放的需要。

项目坐落于内蒙古首府呼和浩特市，是草原丝绸之路的重要组成部分，更是中蒙俄经济走廊的纽带。项目作为自治区打造敕勒川国际生态谷的重要支点，得到了内蒙古自治区、呼和浩特市两级政府、以及中冶集团、天工集团领导的高度重视。

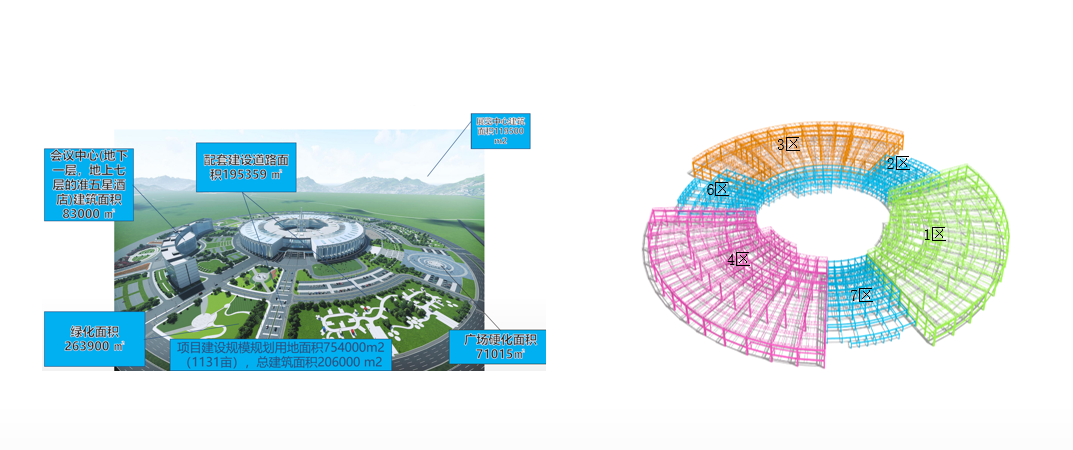

由于项目体量大，总占地面积约76万㎡，总建筑面积达19.8万㎡，由展览中心和会议中心组成，属于大型公共建筑，工期紧，任务重，同时投入的资源多，施工组织难度大。

工程建设涵盖土建、钢结构、安装、幕墙、装饰、园林景观、市政道排、智能化工程、音视频会议及其他专业工程，各单体结构形式新颖，功能多样，质量要求高。但设计单位短期内无法提供完整图纸，设计深度不能满足实际施工需求，导致在施工过程中出现较多技术难题，为更好的开展项目的建设实施，针对以上难点项目部引入BIM技术辅助进行项目管理与技难题的解决，助力项目顺利实施，且在中冶天工“第四届”BIM应用大赛中获得一等奖，并选送中冶集团参赛。

针对本项目提前进行BIM应用策划，BIM介入早且及时，在项目实施前就建立了BIM应用实施团队及配备了相应软硬件，由各专业小组创建不同也专业模型，包括土建、机电、钢结构、幕墙、精装修等，在此基础上逐步开展各项BIM应用，包括综合应用、土建专业BIM应用、钢结构专业BIM应用、机电专业BIM应用、幕墙专业BIM应用、精装修BIM应用及BIM管理应用等，为工程实施全生命周期提供BIM技术支持，创造了可观的经济效益与社会效益，实现了提升大型项目的管理水平的目标。

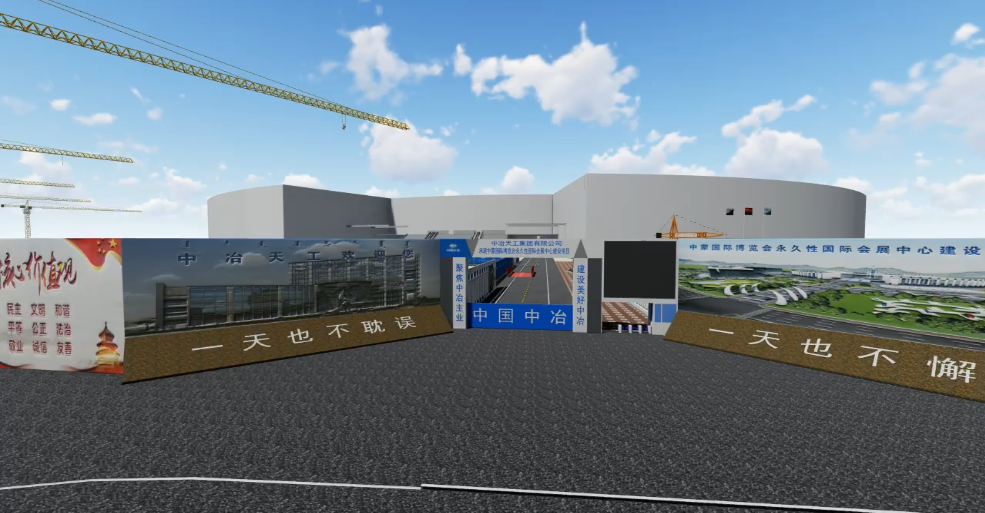

结合BIM三维模拟技术针对大型项目现场的整体管控和标准化建设、文明施工、智慧工地创建对施工现场进行合理划分与布局，辅助工地建设标准化！

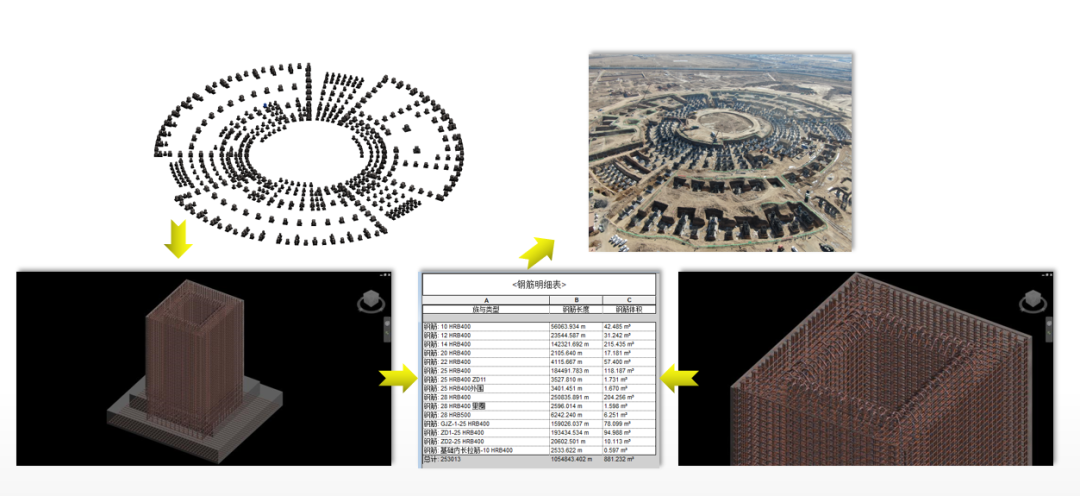

通过BIM钢筋精准建模，提供下料清单，辅助钢筋下料，减少材料损耗。

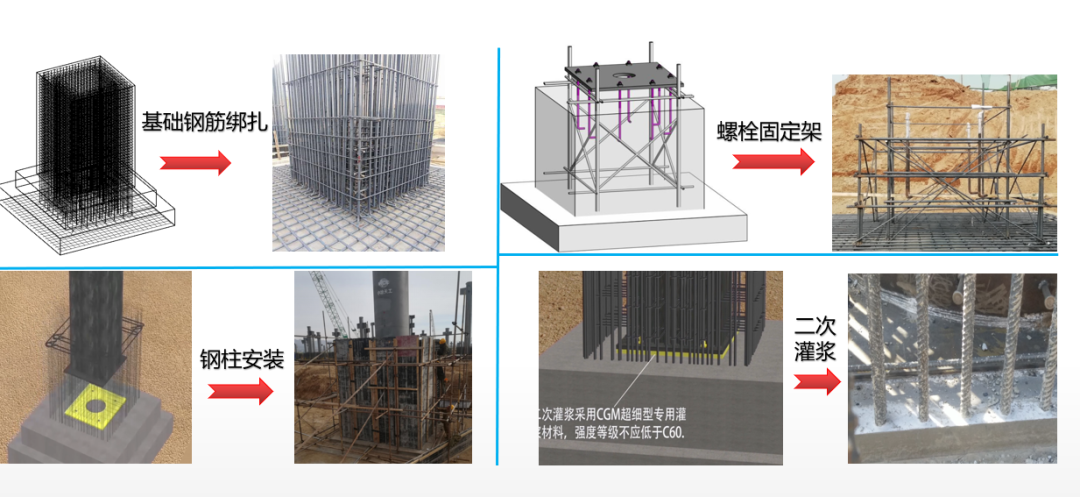

本工程独立基础钢筋密集且体量大，通过BIM模型分解针对关键工序进行可视化交底，保证关键节点正确施工。

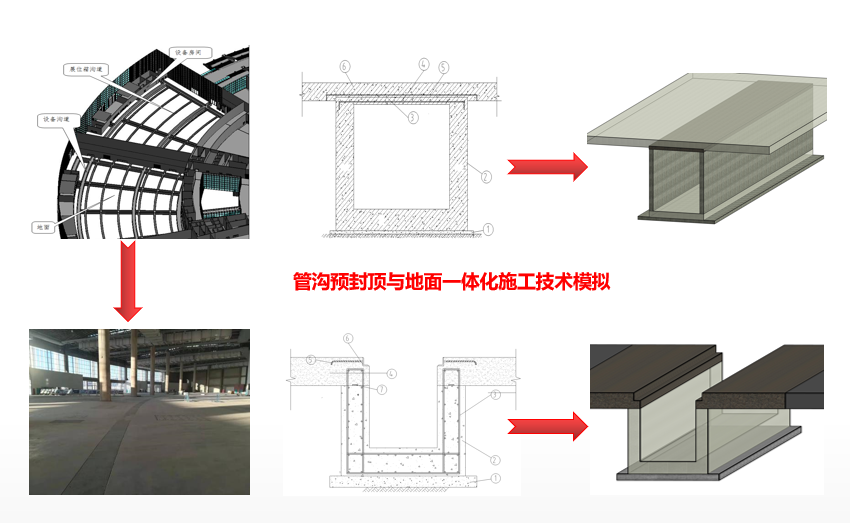

本工程室内地下管沟全部采用钢筋混凝土管沟，总长度约8KM，且部分电缆沟为弧形，利用BIM三维技术对施工工艺进行研究、模拟与实施，进行了《2019（科）13大型展厅地面管线沟道高效施工技术研究》课题的相关内容，并形成专利2项：一种小型电缆沟及其施工方法、一种易施工管线沟道及其顶板浇筑方法。

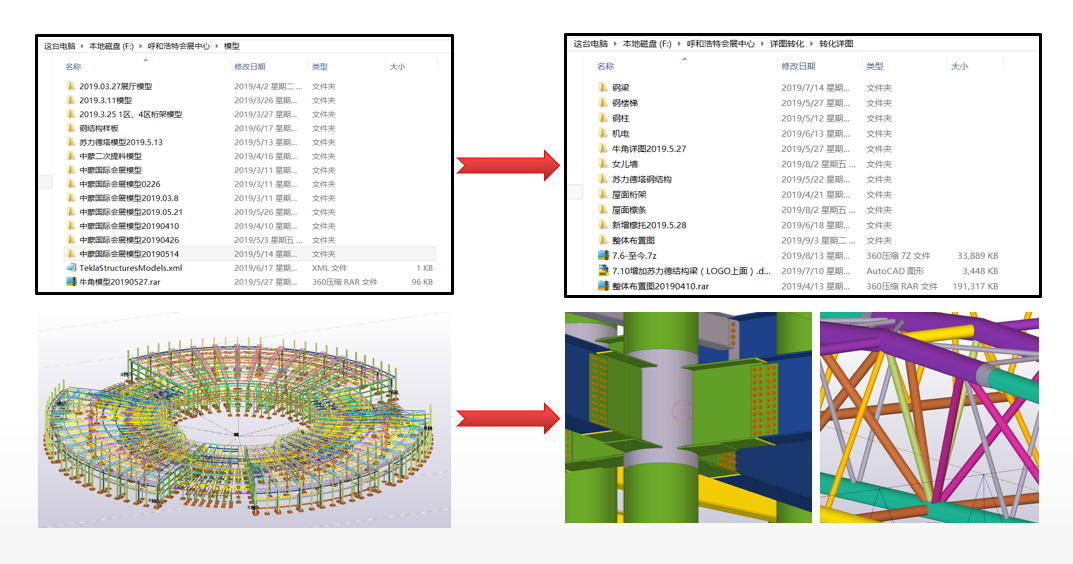

通过TEKLA模型实现钢结构节点详图转化，辅助出图，进一步指导施工。

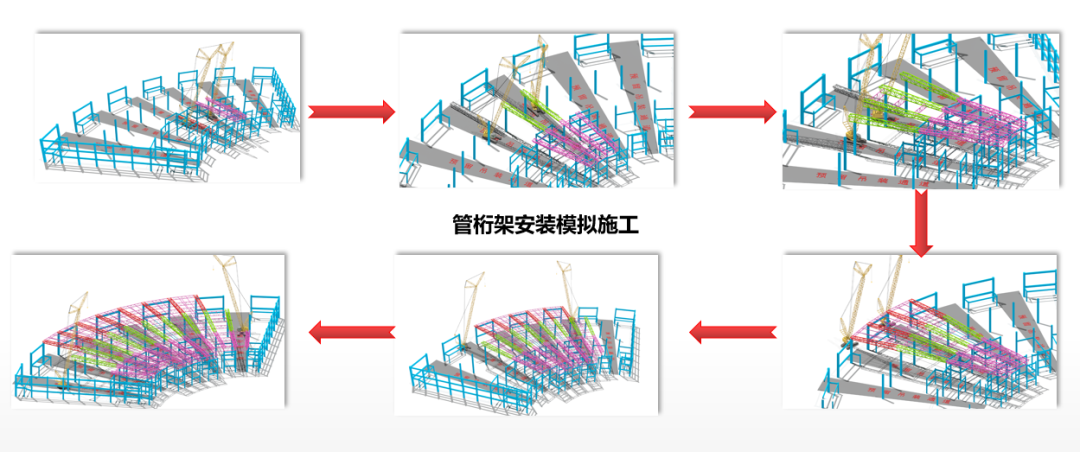

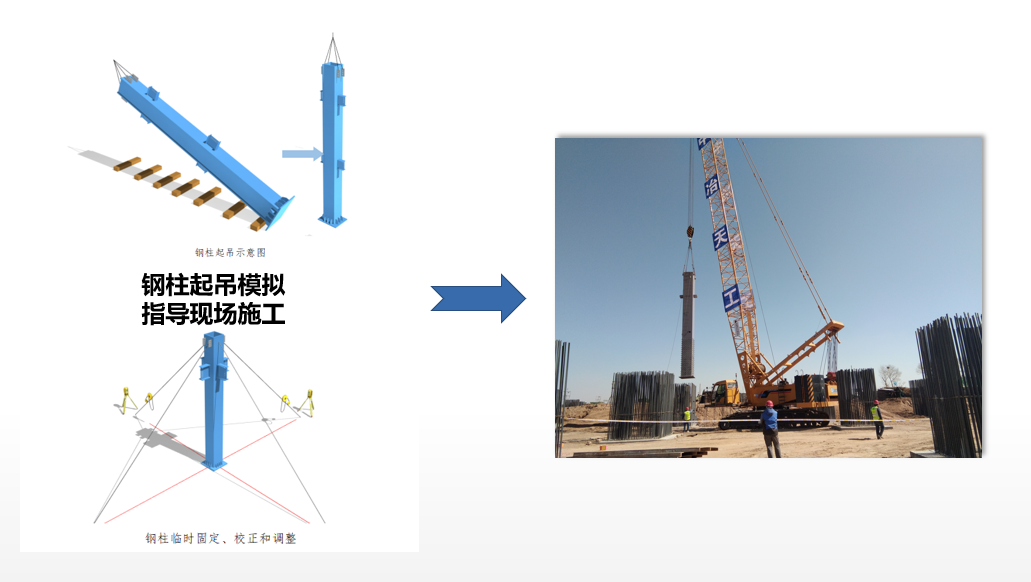

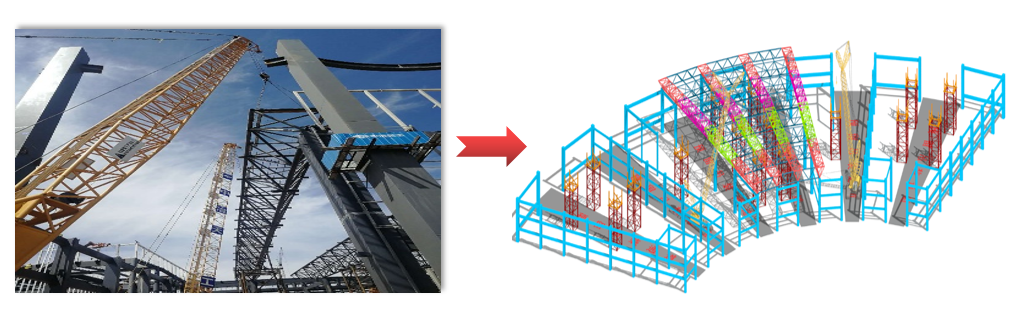

通过BIM技术针对本项目中钢结构安装中大构件的吊装、安装顺序进行模型，更加直观的了解其中关键节点的控制，提前模拟优化方案，避免实际施工发生问题。

本工程综合演艺厅采用先安装径向桁架、再安装环向桁架的安装方法，由于径向桁架最大跨度达82.4m，重量达112t，需要在拼装场地分段拼装后分段吊装、高空拼接。为保证结构的稳定性，降低构件吊装对已安装构件产生的不利影响，减少结构变形，将径向桁架分为三段，通过BIM软件进行临时支撑架受力计算，在径向桁架中间两个节点处加设临时支撑，保证现场施工结构安全。

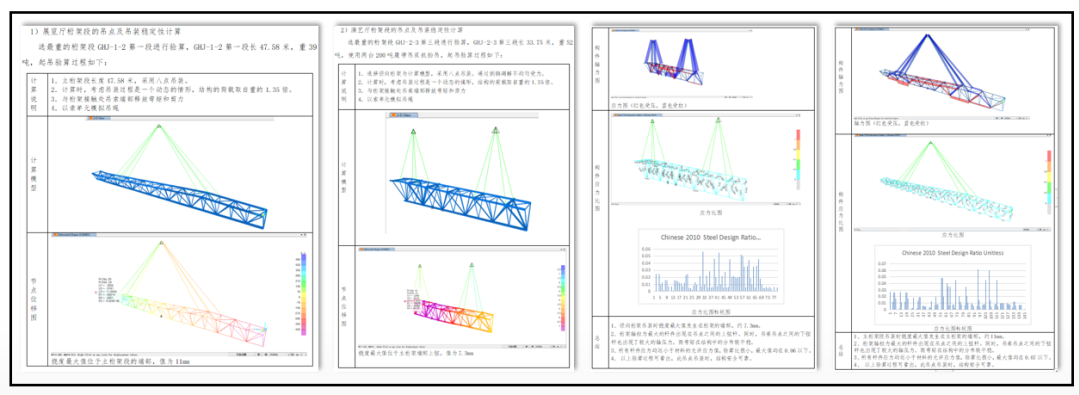

其中桁架结构中单个构件达47米以上，重量达52吨的超大构件的吊装进行模拟受力分析，设置最优吊装方案保证施工安全、高效、准确。

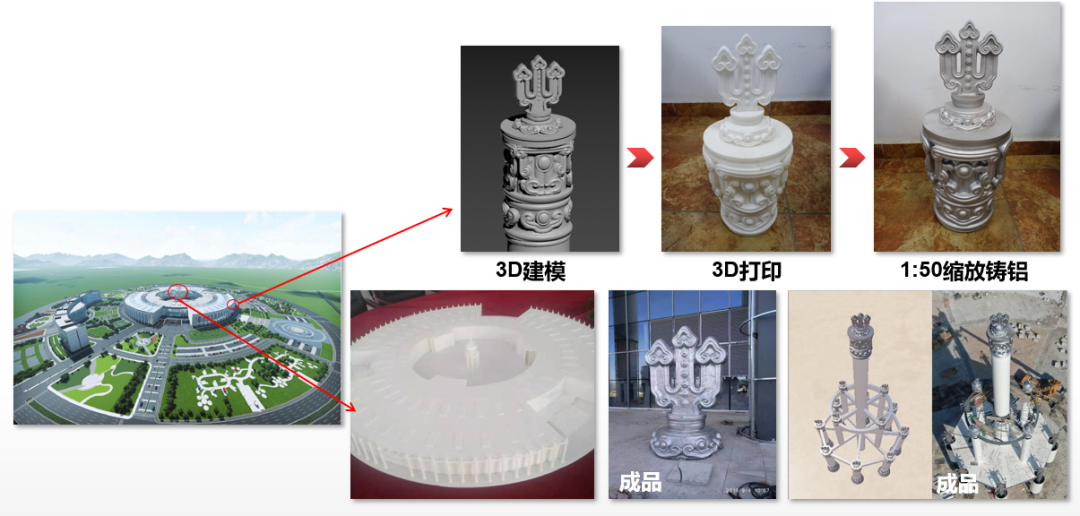

本工程中将现代化设计理念与蒙元素完美结合，其中会展中心由苏鲁锭造型钢柱围绕，正中为苏鲁锭塔，为达到其设计理念，苏鲁锭的造型还原尤为重要，通过BIM技术进行三维建模与3D打印辅助苏鲁锭“定型”，进而指导加工制作。

针对幕墙专业及屋面特殊节点处进行建模与深化，计提材料明细辅助现场材料统计、加工及现场安装技术交底。

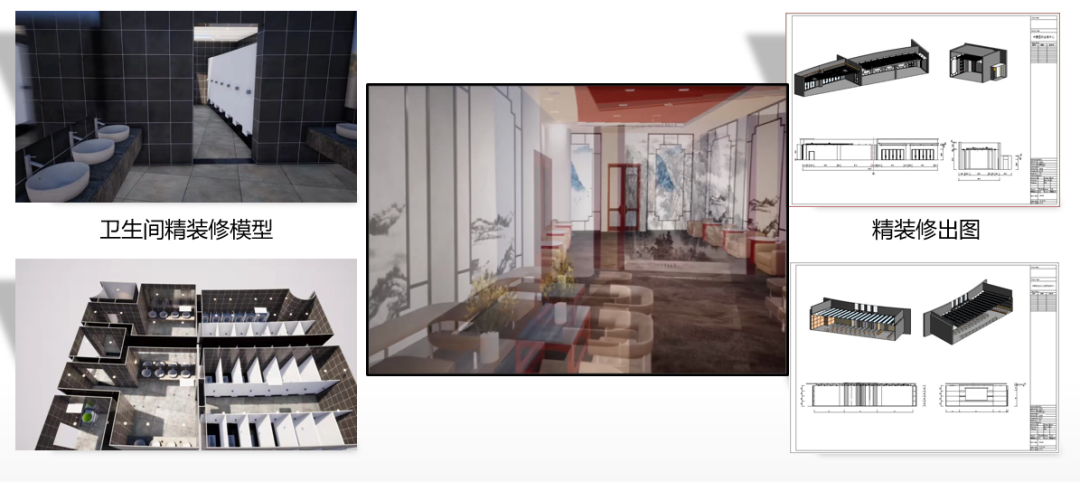

通过BIM技术模拟展览中心外宾接待室装修方案，装修风格即体现我国特有元素更要彰显我方待客礼仪，通过三维技术模拟装修效果给予直观感受，高效、高质量的完成方案优化及确定任务。

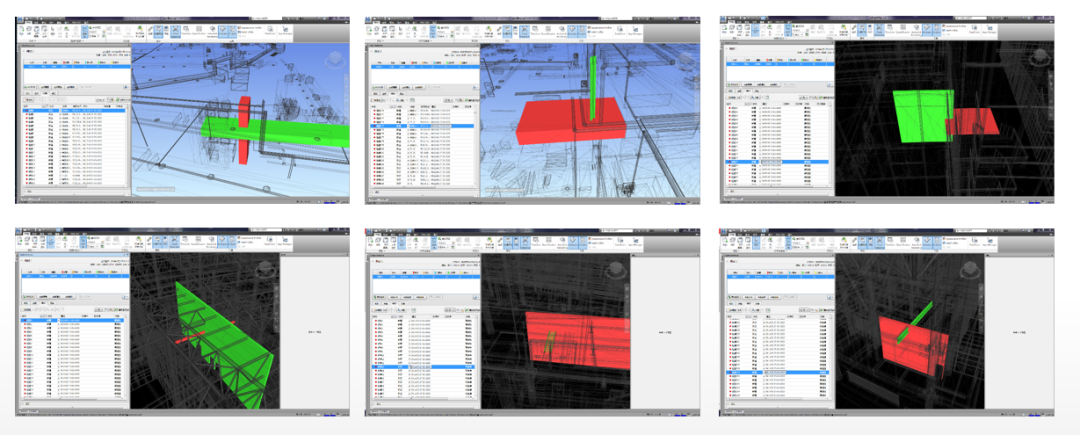

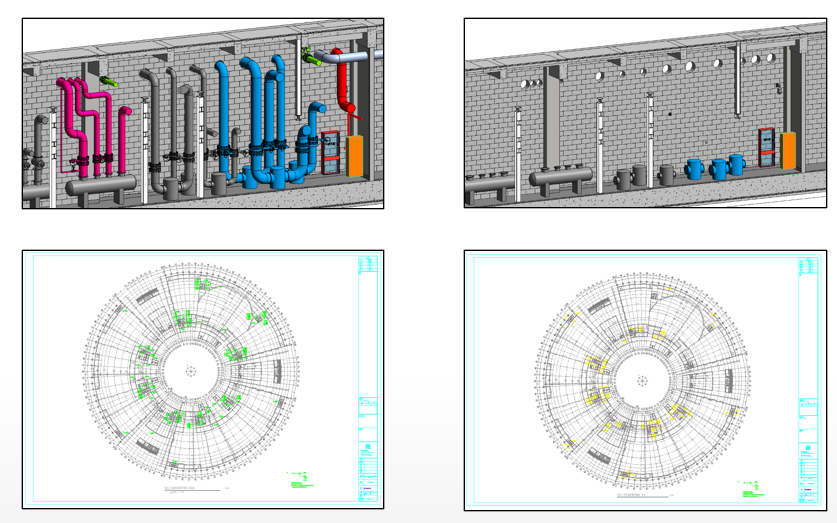

针对本项目图纸滞后且无法达到施工要求，利用BIM三维技术建模过程进行图纸会审，反推设计问题，在施工前将碰撞、洞口预留等机电施工问题提前解决。

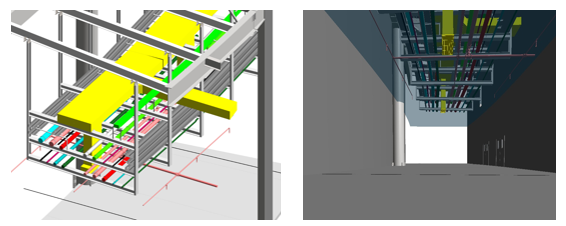

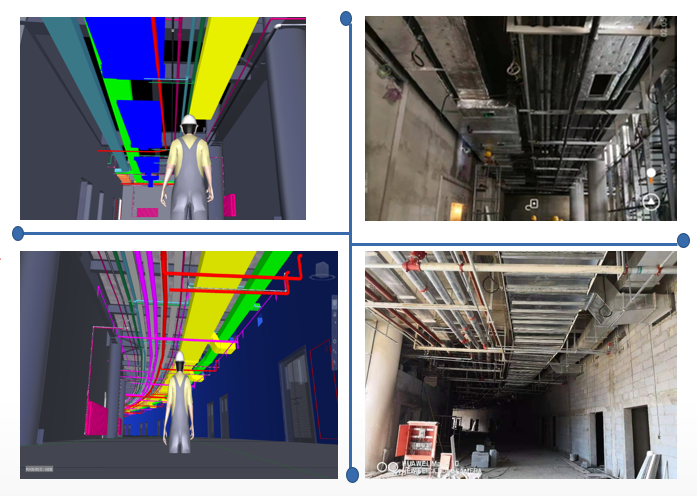

通过管综优化后，在设计院确认的前提下出图指导现场施工，同时通过利用综合后建筑、结构与机电模型对管理人员与作业人员进行交底与动态演示，可以直观的了解机电管线在建筑整体中的位置与路径，并在施工过程中结合关键部位进行过程比对，已达到最优管线综合效果。

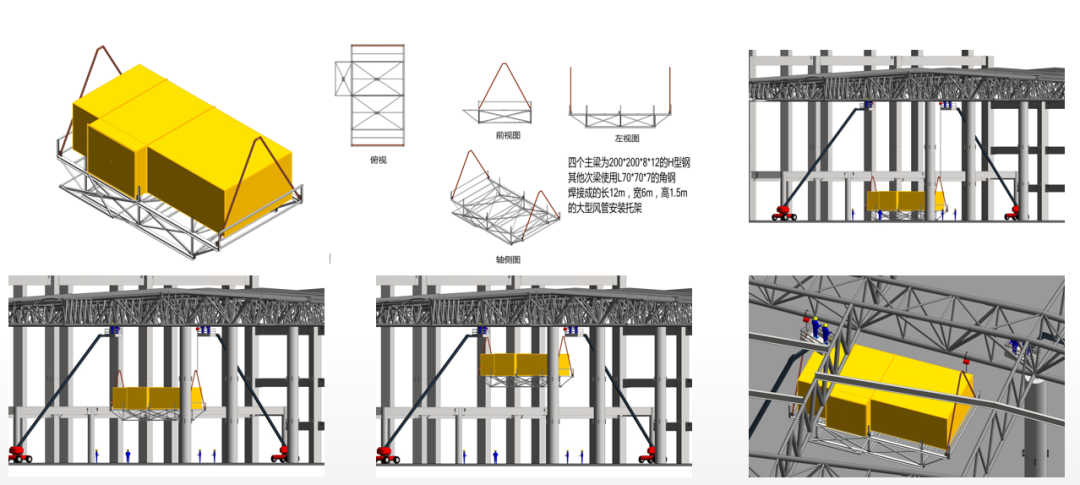

本工程结构较为复杂，机电构件大，局部空间狭小，利用BIM技术进行施工模拟，论证方案可行性，确定最优方案，保证机电安装顺利进行。

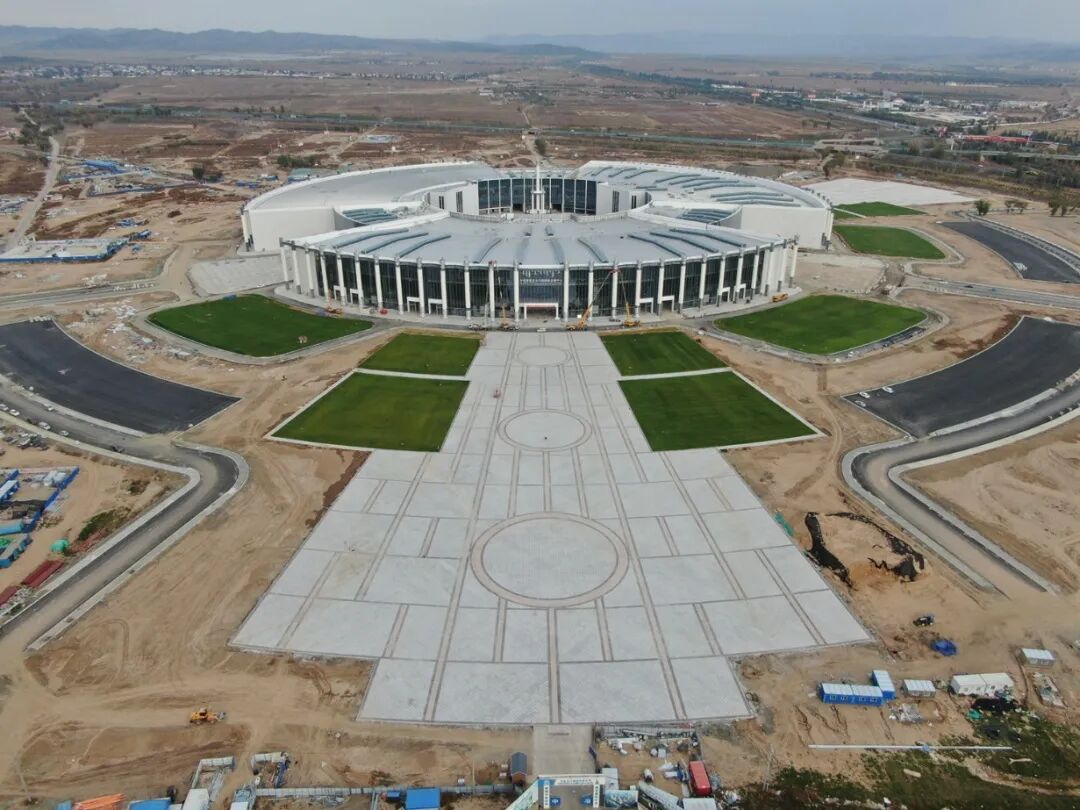

本项目由于其特殊性，其实施进展备受政府部门关注，为更加直观的展示项目的进展情况，项目部利用无人机航拍技术定期对工程进行倾斜摄影，方便各方对进度的直观掌控。

基于BIM5D平台针对进度、质量、安全、资料等进行协同管理，结合信息化手段的优势，提高管理效率与质量，保证大型项目在管理人员及作业人员多的情况下信息传达及时、准确，实现项目管理可控，通过BIM技术手段辅助管理以达到进度、质量、安全管理纵向到底、横向到边的目的。
