你以为电容越贵越好？错！选错电容，你的电路板可能比你的钱包还“哭得惨”！在电源电路设计中，铝电解电容的选型和匹配需要综合考虑多个因素，以确保电路的稳定性、效率和寿命。如何选择合适的铝电解电容器呢？接下来为您介绍选择铝电解电容器的系统化的选型方法。
01
关键参数选择
额定电压
• 需高于电路最高工作电压20%~50%（如12V电路选16V以上）
• 高压场景（>400V）需专项选型，高温下耐压能力下降20%~30%
容量选择
• 电源滤波：输入电容按2~3μF/W估算（如10W电源配20~30μF），输出电容按50~100μF/A配置（如1A输出选50~100μF）
• 信号耦合：低频应用需更大容量（＞1μF）
• 替代时容值误差±20%内通常可接受
工作温度范围
• 通用场景：-40℃~105℃型号，适用于消费电子
• 高温环境：-40℃~150℃型号，适用于汽车电子、工业场景
• 电容寿命随温度升高呈指数下降，每降低10℃，寿命翻倍
关键性能指标
02
纹波电流
• 电源开关频率＞10kHz时必须验证
• 叠加高频/低频纹波需分别计算
• 高温环境需降额使用（105℃时降至70%）
等效串联电阻（ESR）
• 开关电源：选低ESR型（通常＜100mΩ）
• 高频电路：优先导电高分子电容（ESR可＜20mΩ）
寿命要求
• 标准品：2000~5000小时（105℃）
• 长寿命型：8000~20000小时（105℃）
03
物理与环境因素
尺寸限制
• 直径（φ）：4mm~40mm常用
• 高度（H）：5mm~235mm范围
• SMD封装注意焊盘尺寸匹配

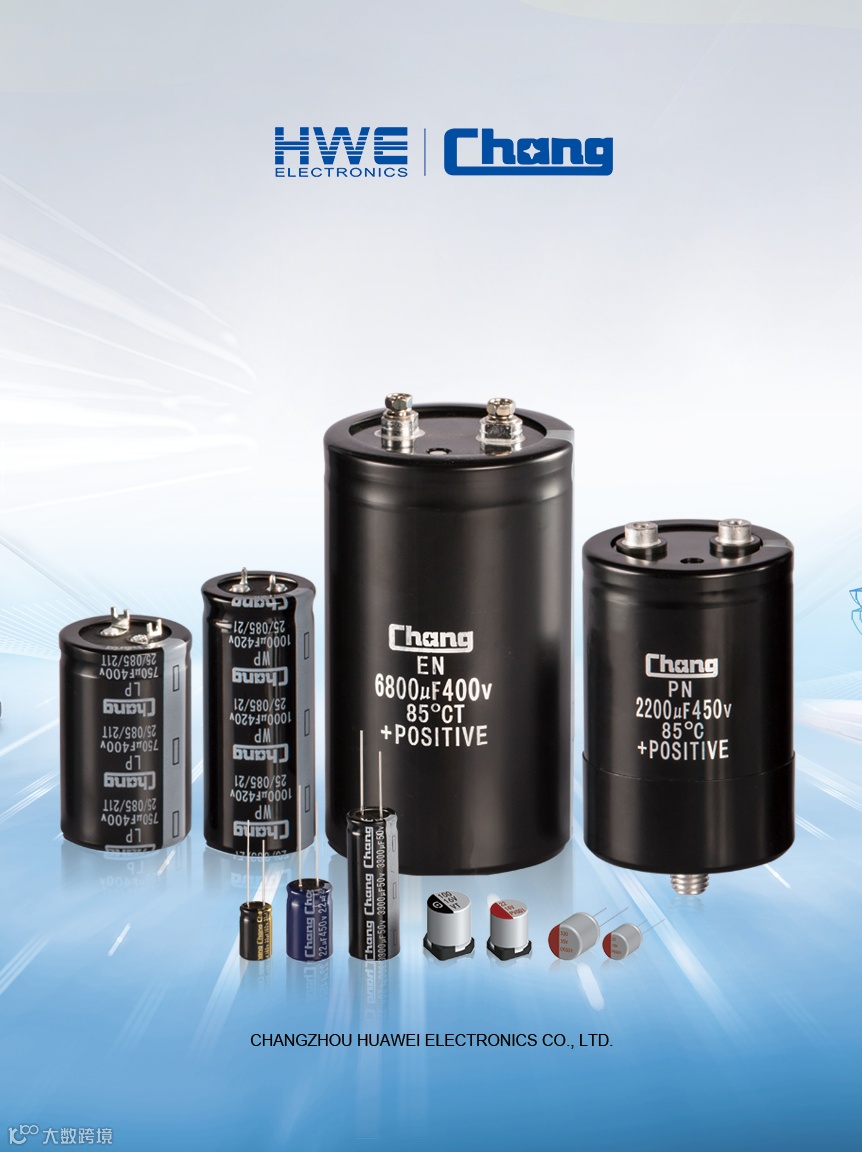

安装方式
• 引线型（Radial）：传统PCB穿孔
• 贴片型（SMD）：自动化生产适用
• 螺丝端子：大功率场景（电容＞10000μF）
特殊环境
• 高振动：选用底部加固型号，如汽车电子、电动工具等
• 高湿度：防潮涂层或灌封处理，如光伏储能领域潮湿环境
• 化学腐蚀：全密封型结构
选型流程图
确定电压余量
计算最小容值
校核纹波电流
验证尺寸匹配
检查温度寿命
特殊场景验证
考考你
12V/2A开关电源（300kHz），如何选择铝电解电容？
