一个看起来简单的电容器，其实心里藏着一个叫ESR的小秘密，这个秘密决定了它的脾气是“温和”还是“火爆”。今天，我们就来揭开它的神秘面纱！
01

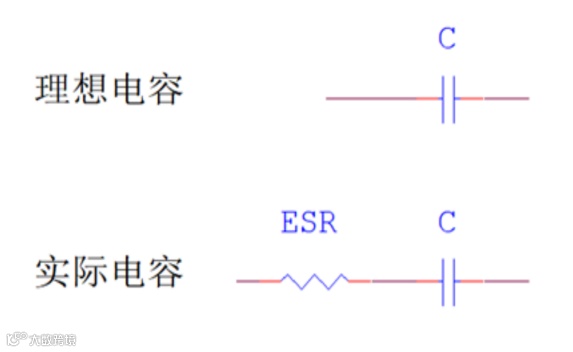

ESR，全称等效串联电阻，它不是电容器上额外贴的电阻，而是电容器自身结构带来的固有损耗的综合体现。在电流流过电容器时，除了理想的电容特性，还会遇到各种“阻力”。
◆ 介质损耗：电容器内部的绝缘材料在交变电场下并非完美绝缘，会消耗能量。
◆ 电极损耗：金属箔或金属化层自身存在电阻。
◆ 引线/端子电阻：连接电容器的引脚或端子也有微小电阻。
所有这些损耗因素串联起来，就构成了ESR。它不是一个可以用万用表直接测出的直流电阻，而是针对交流信号表现出来的等效电阻值。
02
功耗特性：
当变化的电流（比如纹波电流）流过电容时，ESR就会开始“发热”，就像电流流过电阻丝一样。
发热公式：P = I² × ESR
P — 发热功率
I — 电流
ESR — 等效电阻
如果ESR太大，或者电流太大，电容器就会“发烧”。轻则缩短寿命（电解液被烤干），重则直接“鼓包”罢工！所以，在高功率电路里，我们必须选用低ESR的电容器，给它配个好“散热器”。
阻抗特性：
电容的一个重要工作是“滤波”，就像水库能平滑水流一样。我们希望交流杂波能毫无阻力地通过电容被过滤掉。
低ESR电容：内阻较小，对纹波电流的压降更低，因此能更有效地抑制电压波动。例如，在开关电源中，低ESR电容可承受更高的纹波电流，减少因发热引起的电容寿命衰减。
高ESR电容：内阻较大，对高频噪声的阻抗更高，但可能在某些场景下通过谐振频率匹配实现特定滤波效果。
03
普通应用（比如低频率电源滤波）：对发热要求不高，普通电容就够用！
高级应用（比如电脑主板、手机充电器、开关电源）：这里电流变化快、强度大，必须请出低ESR电容甚至导电高分子电容（一种低ESR的电容）！
04
低ESR：
采用高纯度电解液与特殊电极设计，有效降低介质损耗与发热。
高耐纹波电流：
适用于开关电源、主板供电等高频高负载场景，避免“鼓包”风险。
长寿命：
耐高温设计，延长电解液稳定性，适合严苛环境。
选择电容器时，别忘了问问它的“ESR秘密”——毕竟，一个“温和”的电容，能让电路更安静、更长寿！
