如何指定RPlug反应器中的催化剂装载量?
问题描述
如何指定RPlug反应器中的催化剂装载量？
解决办法
在RPlug | Setup | Catalyst表中，您可以指定催化剂相关三个参数中的两个，即催化剂装载量、床层空隙率和颗粒密度。所选参数对物质生成速率的影响不同，具体取决于该反应器中发生的反应的速率基准。
如果在Reaction | Input | Kinetic表中选择Reac(vol) 作为速率基准，则只有床层空隙率会影响物质生成速率。
物质生成速率 = 反应速率 × 总体积 × 床层空隙率
总体积由反应器尺寸决定，其在RPlug | Setup | Configuraion表中指定。

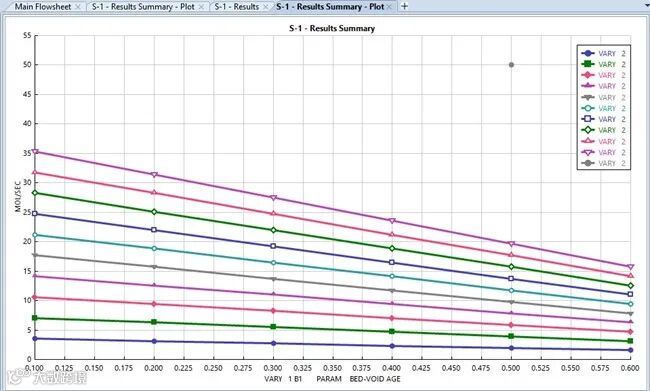

在随附的示例文件Simulation1.bkp中，定义了一个具有恒定反应速率的虚拟反应来验证此行为。
如果您选择Cat(wt)作为速率基准，则使用以下公式计算物质生成速率。
物质生成速率 = 反应速率 × 催化剂装载量
或
物质生成速率 = 反应速率 × 总体积 × (1-床层空隙率) × 颗粒密度

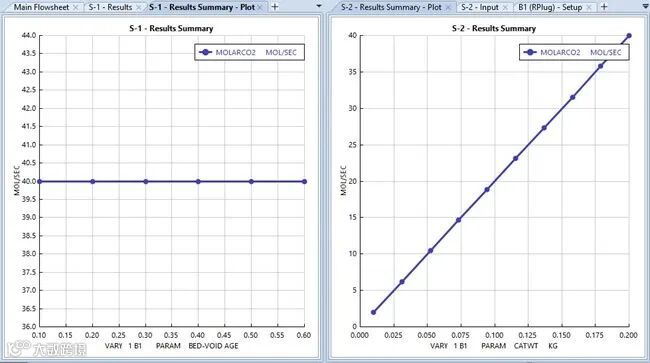

这两个公式在随附的Simulation2.bkp和Simulation3.bkp中进行了验证。
根据最后一个公式，当反应器未充满催化剂时，您无法指定床层空隙率和颗粒密度。否则，您会得到一个错误的结果。在这种情况下，最好指定反应器中的催化剂装载量。
关键词
RPlug，Catalyst loading，Bed voidage，Particle density，Aspen Plus
