Web Converting Systems
卷料加工系统
Web Converting Systems
MapleSim 卷料处理库是针对卷对卷 (Roll-to-Roll) 和卷料加工制造 (Converting) 的二维建模仿真和虚拟调试软件，基于机器的原理图构建卷料 — 辊 — 加工工艺 — 执行器 — 控制等的二维产线模型。
减少断裂和质量问题，提高产品的良品率和产能；
快速确定稳定的张力条件，实时虚拟测试 PLC 控制策略；
用仿真模型代替实际设备，在无实机或不停机的情况下系统仿真，实现试产调试向预测性工艺设计的转型，重构卷对卷工艺基准。
卷料处理库在电芯、印刷、薄膜和电子材料等多个领域具有广泛应用，能够有效优化张力控制、速度调节和路径优化，提升生产效率和产品质量。
Web Converting Systems
机构建模与控制系统开发验证
Web Converting Systems
使用 MapleSim 卷料处理库，您可以：
对卷料系统的纸、纺织品、金属箔和塑料薄膜等卷材进行建模
通过 3D 可视化的结果，查看卷料系统的运行状态
使用贴近实物的夹棍、张紧器、收卷器等元件提高模型真实度
为控制器验证提供开发系统模型
更多！
Web Converting Systems
功能亮点
Web Converting Systems

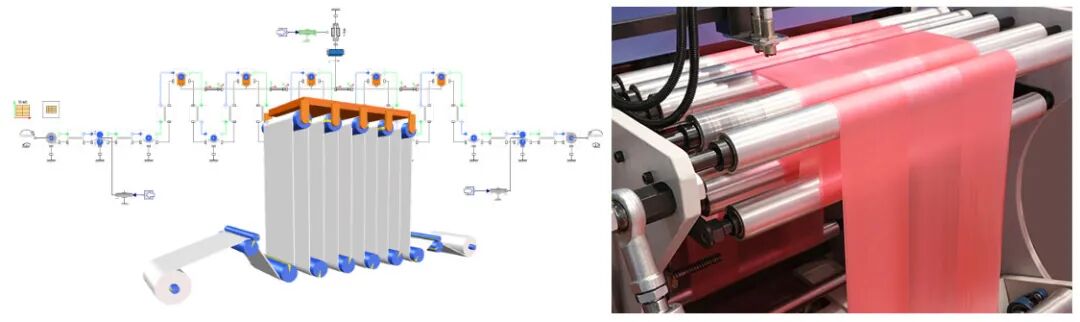

创建卷料处理系统模型
Create web handling systems-based models
通过夹辊、惰轮和收卷/退卷辊等元件，查看不同卷料速度和卷料厚度下的机器性能。从机理上分析材料属性参数、几何参数、设定值等对工艺的影响贡献度和参数优化。
200+参数的二维特性图
Incorporate realistic behaviors
所有组件（辊、卷料、辅助件等）的特性图，包括张力、扭矩、角度、包角、位移、速度、卷径、卷宽等200+参数的时序动态图，弥补现场传感器的不足。

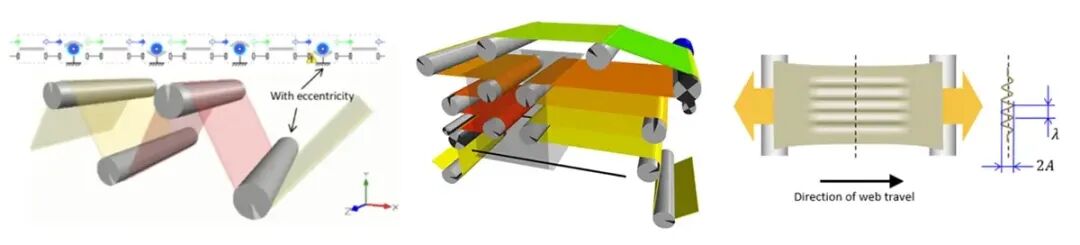

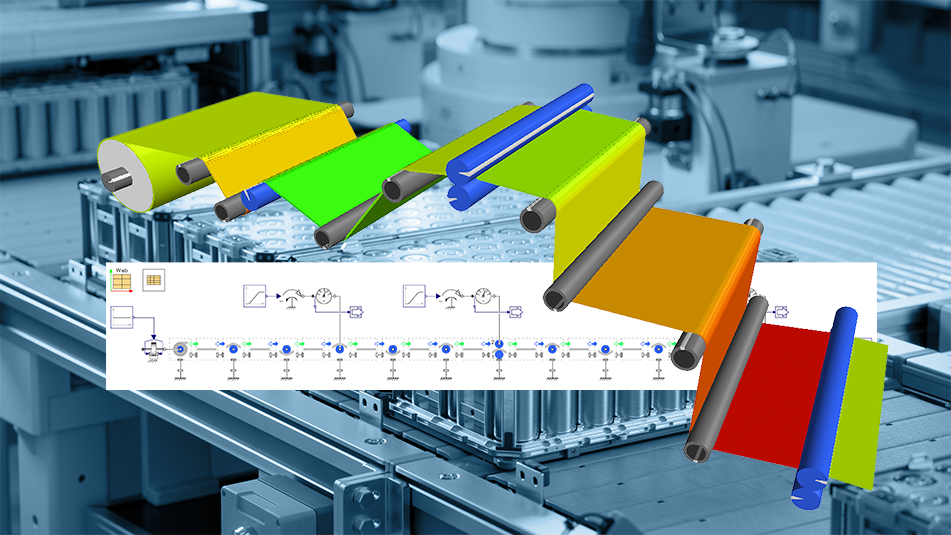

三维可视化真实的“卷对卷”系统动态行为
Explore systems with 3-D visualizations
三维显示张力和速度的热力图，不仅可以直观地分析打滑、宽度变化（收缩）、应变及张力的演变，还可以直观地看到张力调节器和收放卷的运行情况。
卷料属性：线性和非线性材料，包括纸张、金属箔、薄膜、纺织品、柔性电子材料等20+种材料类型
卷料区段：跨度、下垂卷料、加工跨度（例如涂布和烘干）
辊：驱动辊、惰辊、夹辊、考虑打滑夹辊、吸力辊、浮动辊、 S形辊、压合辊、S型压辊、接触辊、偏心辊、储料器、空气夹带
材料源：单层和多层卷料的收卷/退卷
层压：卷料合并、多卷料辊
切片：切片辊
传感器：测斜器、张力、角度、速度、滑移和相对速度、卷径、扭矩等
基础组件：固定坐标、平移运动副、转动运动副、刚体、运动轨迹
驱动和控制：速度电机、扭矩电机、速度/张力/位置控制、制动器
其他：可与 MapleSim 其他专业模型库一起使用，常用的组件有:
信号库 – 控制，例如 PID；
电气库 – 电机，例如速度和扭矩电机；
多体库和机械库 – 辅助机构，例如摆动辊和储料器；
CAD 工具箱 – 导入 CAD，获取 CAD 中包含的几何、材料、力学属性数据；
底层数学软件 Maple -实验数据处理、偏微分方程求解等
机器设备运行存在问题？
我们的交钥匙工程服务解决方案能够快速诊断、修复和优化机器性能 - 无需建模专业知识!
Web Converting Systems
企业应用实例
Web Converting Systems
在卷料处理中，张力控制对于实现一致的性能和高质量的输出至关重要。了解 MapleSim 的卷料处理仿真工具如何帮助工程师建模、分析和优化卷对卷工艺 — 提供更深入的洞察、更高的效率和更好的产品质量。
企业应用实例
01
02
03
04
05
06
07
08
09
会议录像
了解 MapleSim 如何帮助解决常见的卷料处理挑战以及更多问题
