在质量控制和过程优化的世界里，变异性图正成为工程师和科学家们破解数据波动密码的利器，而JMP软件的变异性图功能则将这一工具发挥到了全新高度。
在现代制造业和科研领域，理解过程中的变异来源是改进质量、提升效能的关键。JMP软件的变异性图功能通过直观的可视化方式，将复杂的变异成分分解为组内、组间等不同因素。
使工程师能够快速识别问题根源，这一工具已成为六西格玛管理、质量控制和过程能力分析中不可或缺的利器。
---
01 功能解析：变异性图的核心价值与组成要素
变异性图是JMP软件中用于分析多个因子对一个连续响应的影响的强大图形工具。它能够直观展示不同条件下的数据分布特征，帮助用户快速识别过程中的主要变异来源。
与传统的时间序列图或简单的箱形图相比，变异性图的最大优势在于它能同时显示多个因子的效应，并区分组内变异和组间变异。

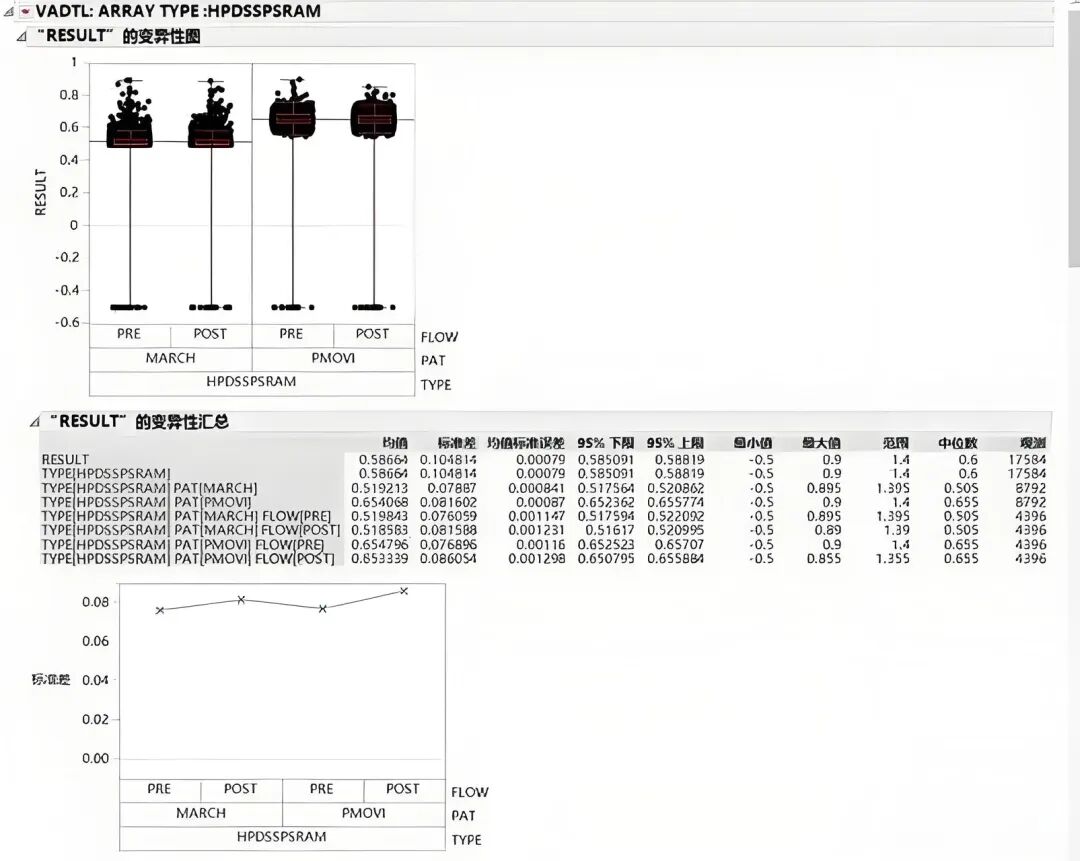

在变异性图中，每个点代表一个观测值，不同组别的数据点通过连线连接，同时还会显示每个组别的均值点。这种多重展示方式让用户能够一目了然地看到数据中的模式。
JMP变异性图包含几个关键组成部分：响应轴显示测量值的范围，因子轴则展示不同的分组条件。图中的连线揭示了同一分组内数据点的变化轨迹。
而均值的连线则突显了不同组别之间的差异。这种多层次的可视化使变异性图成为探索性数据分析的利器。
02 操作指南：从数据准备到图形解读的全流程
要创建JMP变异性图，用户首先需要准备适当结构的数据。数据表格应包含一个连续型的响应变量和一个或多个分组因子。在JMP中，用户可以通过“分析”菜单下的“变异性”平台进入该功能。
选择响应变量和因子变量后，JMP会生成一个交互式的变异性图。用户可以轻松地定制图形的外观，包括调整颜色、点的大小和连线的样式，以增强可视化的效果。
解读变异性图时，需要关注几个关键要素：组内变异通过每组数据点的垂直分布范围来体现；组间变异则通过比较不同组的均值来评估。
如果组内变异远大于组间变异，说明分组因子对响应的解释能力有限；反之，则表明分组因子对响应有显著影响。
JMP变异性图还提供了丰富的统计补充信息，如每个组的均值、标准差和样本量。这些数值信息与图形相结合，为用户提供了全面的数据洞察。
03 实战应用：变异性图在质量管理中的典型案例
在制造业中，变异性图被广泛应用于过程能力分析和质量改进。例如，一家汽车零部件制造商使用JMP变异性图来分析活塞环直径的变异来源。
他们收集了不同机器、不同操作班次和不同原材料批次下的产品直径数据。
通过变异性图分析，工程师发现原材料批次间的变异远大于机器间和班次间的变异。这一发现指导他们将改进重点放在原材料的质量控制上。
而非盲目调整设备参数，从而实现了事半功倍的效果。
在半导体行业，变异性图帮助工程师识别晶圆厚度变异的主要来源。他们发现在同一晶圆上的位置间变异占总变异的60%，而不同晶圆间的变异只占40%。
这一洞察促使他们改进沉积工艺的均匀性，显著提升了产品良率。
04 进阶技巧：多因子变异性分析与交互作用探索
JMP变异性图的真正威力在于处理多因子情况下的变异分析。当存在多个潜在变异来源时，用户可以同时将这些因子纳入变异性图，通过分层或并排比较的方式评估各个因子的相对重要性。
例如，在分析化工过程产出率的变异时，工程师可以同时考虑反应温度、催化剂类型和原料供应商三个因子。JMP变异性图能够以直观的方式展示这三个因子各自对总变异的贡献程度。
JMP还允许用户探索因子间的交互作用。通过特定的图形设置，用户可以观察一个因子的效应是否依赖于另一个因子的水平。这种交互作用的识别对于优化复杂过程至关重要。
对于更高级的用户，JMP提供了将变异性图与方差分析（ANOVA）相结合的功能。用户可以直接从图形界面拟合线性模型，将可视化探索与统计推断无缝衔接。
05 优势比较：JMP变异性图与传统方法的差异
与传统的单一图表相比，JMP变异性图具有多方面的优势。它整合了多个图表的功能，在一个视图中同时展示原始数据点、组内变化模式和组间差异比较。
这种集成性大大提高了分析效率。
传统的分析方法通常需要用户在散点图、箱线图和均值图之间来回切换，难以形成整体认识。而JMP变异性图通过创新的可视化设计。
将这些信息元素有机整合，使用户能够快速把握数据的主要特征。
JMP变异性图的交互性也是其突出优势。用户可以直接在图上选择感兴趣的数据点，JMP会自动高亮显示这些点在所有图形中的位置。
这种联动功能极大方便了异常值的识别和模式探索。
此外，JMP变异性图与JMP其他统计平台的高度整合，使得从探索性分析到模型建立的过渡更加顺畅。用户无需在不同的软件或模块间切换。
即可完成从数据探索到结论得出的全过程。
06 最佳实践：充分发挥变异性图效能的专业建议
要充分发挥JMP变异性图的效能，专业用户建议遵循几条最佳实践。数据质量是基础，确保测量系统的可靠性和准确性是获得有效结论的前提。
在图形设置方面，避免过度装饰，保持图形的简洁性和可读性。使用颜色和形状来区分类别，但要确保这些视觉元素不会分散对主要模式的注意力。
对于多重比较的情况，考虑使用调整后的显著性水平，避免第一类错误的膨胀。JMP提供了多种多重比较的方法，用户应根据具体研究问题选择适当的方法。
最后，将变异性图作为沟通工具，而不仅仅是分析工具。变异性图的直观性使其成为向非技术人员解释复杂统计概念的理想媒介。
在报告和演示中充分利用这一特点，可以提升决策的质量和效率。
---
从汽车零部件到半导体芯片，从制药工艺到食品加工，JMP变异性图正在各个行业的质量改进旅程中发挥着关键作用。它不仅仅是软件中的一个功能。
更是一种思维方式——将复杂过程中的变异可视化为直观图形，从而指导精准决策。
当工程师们熟练运用这一工具时，他们实际上已经掌握了通过数据透视过程本质的能力，这正是持续改进和卓越运营的基石。
