在洛克希德马丁公司的工程师手中，这款工具帮助优化了战斗机起飞参数，使社区噪音显著降低。
JMP等高线刻画器不仅仅是一个简单的数据可视化工具，它通过将复杂的数学模型转换为直观的图形，使研究人员和工程师能够快速理解多个变量间的复杂关系。
在数据分析领域，理解两个以上变量间的相互作用一直是个挑战，而JMP等高线刻画器正是为解决这一问题而设计的专业工具。
01 工具本质
在“拟合最小二乘法”报表中，JMP等高线刻画器以图形方式优化响应曲面。这个功能模块一次显示两个因子的拟合模型的等高线，同时包含一个完整的曲面图。
与普通等高线图不同，等高线刻画器更侧重于优化和探索，而非仅仅是数据展示。它能够将复杂的多维关系简化为可视化的二维图形，使研究人员能够直观地看到变量间相互作用的全貌。

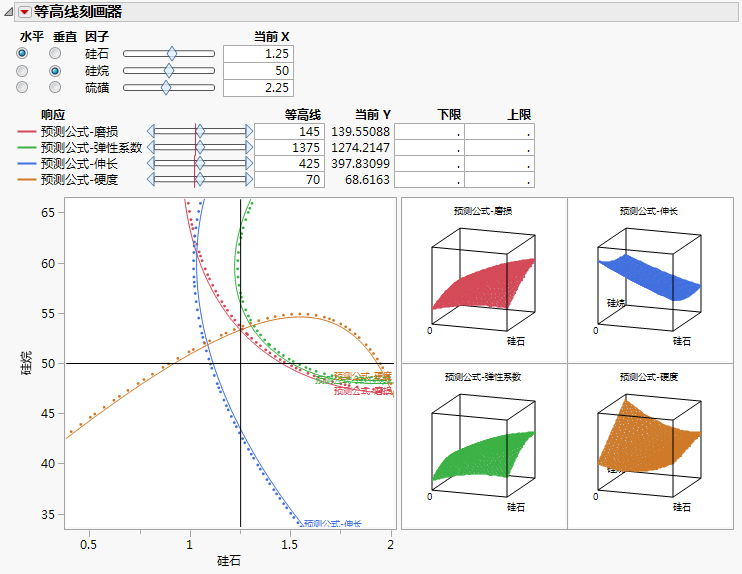

该工具的初始报表显示一个等高线刻画器图、每个响应的曲面图、因子设置和控件以及响应设置和控件。图形上的彩色线代表用Y滑块控件或通过直接在等高线列中输入值设置的响应的等高线。
02 技术核心
要使用等高线刻画器，用户需要理解其基本工作原理。该工具通过构建数学模型，然后以图形方式展示模型输出，使研究人员能够直观地探索变量间关系。
在等高线刻画器中，对于每条等高线，在较高的响应值方向上会有虚线，为用户提供明确的方向感。这一设计细节使得用户能够快速理解数据趋势和变量间的影响方向。
每个响应都有单独的彩色等高线，这种视觉区分帮助用户同时跟踪多个响应变量的变化，而不至于在复杂数据中迷失。
03 实际应用
JMP等高线刻画器在工程和科研领域有着广泛的应用。一个典型案例来自洛克希德马丁公司的飞机研发团队。
该公司工程师使用JMP等高线刻画器优化战斗机的起飞参数，显著降低飞机噪音对周边社区的影响。他们的研究甚至赢得了工程师理事会颁发的杰出工程成就奖。
在这个项目中，团队需要综合考虑飞行员安全、起飞距离、爬升率等多个因素，同时最小化噪音输出。通过调整功率设置、爬升角度等参数，他们找到了最优的起飞模式。
04 操作流程
要创建基本的等高线图，用户需要分别用于x和y轴的两个变量，以及至少一个用于等高线的变量。也可以使用多个y变量进行更复杂的分析。
一个典型的应用示例是使用Little Pond.jmp样本数据表，其中X和Y是池塘的坐标，Z是深度。通过简单的几步操作，用户就能创建出清晰的池塘深度分布图。
在Bounce Data.jmp数据表的分析案例中，等高线刻画器帮助用户探索针对指定拉伸值的其他最优设置。用户可以通过设置响应值的上下限，然后在未着色带内查找特定设置。
05 功能对比
JMP中的等高线刻画器与普通等高线图在功能和用途上存在明显差异。为了清晰展示这些区别，下表对比了两者的主要特点：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
等高线刻画器允许用户拖放变量来替换图中的变量，可以通过将一个轴上的变量拖放到另一个轴上来交换现有变量。这种直观的交互方式大大提高了工作效率。
06 平台优势
作为SAS公司生产的统计软件，JMP被描述为高度交互、视觉直观且用户友好的工具。它动态地将直方图、散点图和其他视觉表示屏幕与数据视图链接在一起。
JMP软件的优势在于能够减少人工输入错误，使原本需要几小时或几天的工作在几秒钟内完成。这一效率提升在复杂的工程和科研项目中尤为宝贵。
此外，JMP会自动将分析过程和结果保存成脚本，无需任何编码就可以被更多人使用。这一功能确保了分析过程的可重复性和透明度。
当工程师埃利奥特在JMP等高线刻画器中拖动参数滑块，看到飞机噪音预测值实时变化时，复杂的多变量优化问题已经转化为直观的视觉探索。那些曾经需要数天计算的参数组合，如今在等高线图中清晰呈现为可行区域与最优路径。
在数据驱动的决策时代，这种将抽象数学模型转化为直观洞察的能力，正在重塑科研与工程的边界。
