今天给大家带来的是预设计阶段的碰撞仿真方案，主要是通过VCS这款软件来实现，接下来就带大家了解一下吧。
Part.01
汽车结构开发是一项极为复杂的工程流程，在此过程中，初始设计假设需经过持续修正。在当前工业环境下，各设计阶段的分析效率正面临双重压力：一方面需不断缩短开发周期，另一方面又要严格遵循预设项目进度。当需引入突发但必要的设计变更时，这一挑战更显突出——进而大幅增加了流程参与人员的工作负荷。
在此背景下，将计算机仿真技术融入设计流程已成为必不可少的环节。当时间限制使得全面实验室测试无法开展，且依赖过往验证方案也行不通时，虚拟仿真便成为规避设计误差风险的唯一可行手段。此类误差若未得到解决，可能会不断扩散，导致产品开发后续阶段出现重大问题。在整个设计流程中系统应用仿真技术，不仅能推动方案实现可控的迭代优化，还可确保对开发过程的全面把控。
从方法论角度来看，仿真应被视为一种持续适配性工具，贯穿于每一个后续设计阶段，并能针对流程中出现的各类变更做出动态响应。初始设计方案的演进，本质上由两方面因素驱动：一是对前期假设的修正优化，二是新功能需求或法规要求的逐步浮现。
Part.02
在本文提出的预设计碰撞仿真方案（即 “VCS 预设计环境”）中，我们构建了一个概念化工作空间：设计师既能在此拥有高度自由的操作空间，又能对自身决策保持全面掌控。在此框架下，设计的核心导向是结构荷载路径的传递规律，而非过早陷入细节设计。该方法支持设计师聚焦整体结构概念设计，随后通过应用“等效梁”技术对方案进行精细化优化。整个流程兼具直观性与高效性，无需额外人员参与，且全程处于设计团队的完全掌控之中。
该概念的核心创新点，在于对成熟的 “宏单元法”（Macro Elements methodology）进行了创新性应用。此方法强调在设计早期就明确单个部件或整车结构的完整荷载路径：设计师首先定义预期路径方向，随后沿这些路径确定各组成部件。该方法论不仅便于实施设计变更、支持开发备选方案，更重要的是，能够对这些备选方案进行系统化对比。其核心优势在于高效简洁：可在短时间内探索多轮设计迭代，同时保留对备选结构方案进行逐步优化的能力，而方案最终版本的对比与评估则留待后续阶段开展。
在具体技术实现上，每个 “等效梁” 仅需三项基础输入参数：横截面积、选定材料及平均压溃力。借助这些参数，设计师能够在三维维度下，评估结构在动态载荷条件下的预期响应。通过这种方式，该预设计方法将复杂的结构设计转化为清晰可控的流程——在保障严格验证能力的同时，充分激发设计师的创新空间。
VCS 预设计环境的潜力核心，在于其对设计与分析功能的独特整合。这种融合让用户能够实时修改设计结构，并直接从虚拟仿真测试中获取结论。该环境同时支持二维（2D）与三维（3D）分析，满足不同设计阶段的需求。
其中，二维分析聚焦于设计梁体的横截面评估。这一分析方式是数十年前初代 VCS 系统的技术基石，其理论基础源自维尔兹比基教授（Professor Wierzbicki）与阿布拉莫维奇博士（Dr. Abramowicz）在麻省理工学院（MIT）合作提出的 “宏单元理论”（Macro Element Theory）。如今，二维分析已发展至高度成熟的阶段，在计算机仿真领域几乎无可匹敌：单次横截面分析可评估多达 40 项参数，且计算耗时仅需短短一秒。
如此卓越的性能表现，为后续 CSA（Cross-Section Analysis，横截面分析）系统中各类分析模块的开发奠定了关键基础。
在 CSA 系统框架内，单个横截面（CS）可承受一系列模拟事件，涉及几何形态、材料属性或壁厚的动态变化。这些模拟能生成多达数万种参数组合，系统将在后台对其进行批量处理，最终输出用于对比分析的完整数据集。整个分析过程完全在 VCS 环境内完成，且在所有参数组合序列运算结束后，用户仍可重新定义分析参数。这种灵活性支持用户调整分组分析条件，或从不同维度重新运行仿真。即便面对包含数万次迭代的超大规模变量序列，系统也能在30分钟内完成全部计算。
单个横截面分析的结果是3D仿真的核心基础，可用于构建VCS术语中称为 “超级梁模型”（Super Beam Models）的梁体模型。每根梁的两端均由特定横截面提供支撑。这些梁体元素与 “刚体”（用于模拟发动机等不可变形部件）相结合，为整车结构的灵活设计提供了有力支持。

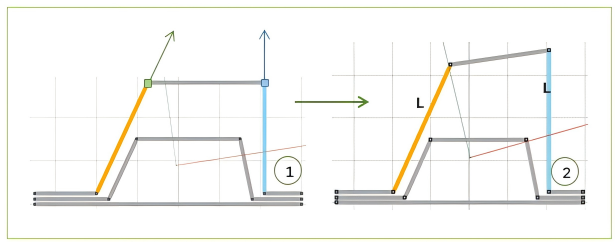

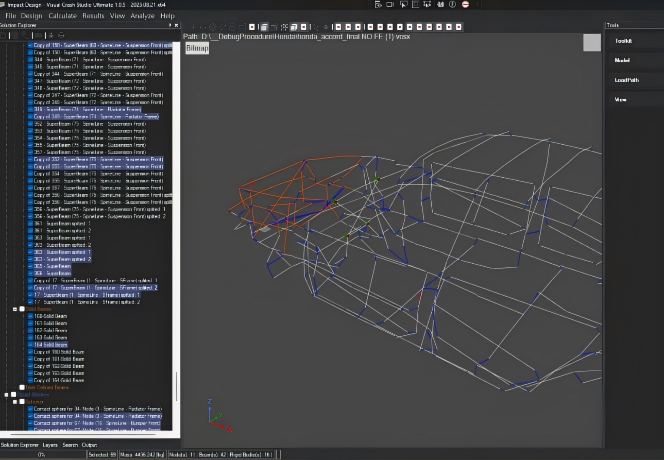

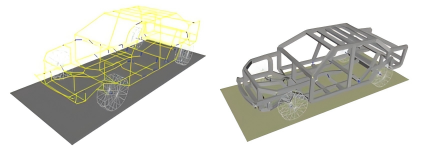

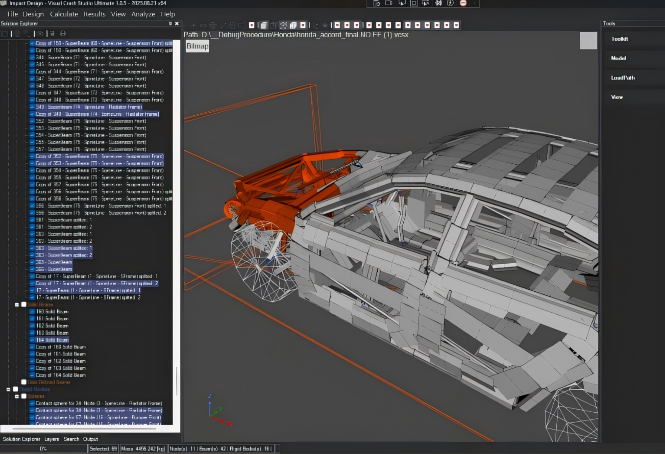

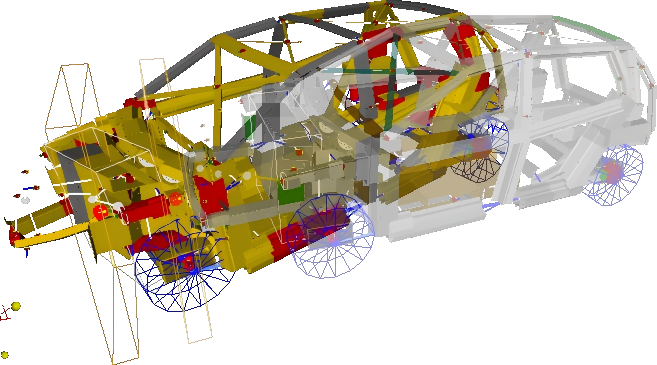

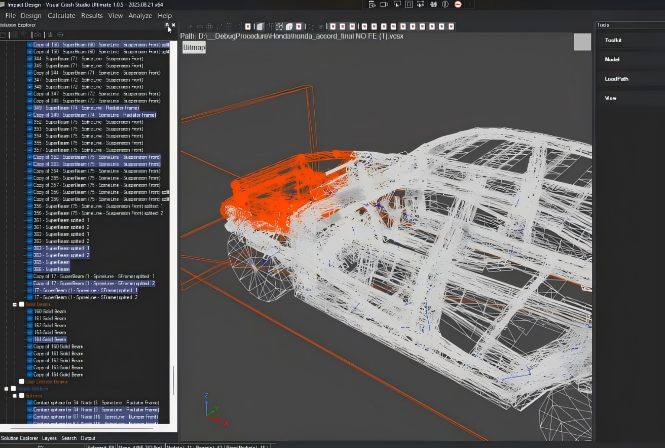

VCS 3D模型的显著优势在于简洁高效：一个完整的整车结构模型通常仅包含约100个元素，即便在标准个人电脑上也能实现极快的计算速度。仿真过程可在数分钟内完成，设计师能够实时修改模型，并立即重新计算得到结果，大幅提升设计迭代效率。
当该工具与3D结构分析器（SA 模块）结合使用时，其全部潜力得以充分释放。SA 模块之于3D分析，如同 CSA 模块之于2D分析——它支持在单次仿真运行中生成基础模型的参数组合，并处理多种几何形态变体。与 2D 模块一致，3D仿真结果也会以对比组形式存储，且整个计算过程完全在VCS环境内完成。
这为用户提供了高效的评估工具，例如可快速分析 “车身加长对碰撞性能的影响” 这类关键问题。VCS 系统中 2D 与 3D 层面的无缝集成，使得设计师能够在需要时持续分析：2D 层面的设计修改如何为探索合适的 3D 解决方案提供依据，实现设计与分析的深度协同。
这正是 VCS 预设计环境的真正优势所在：易用的操作体验、简洁的模型构建，以及高效的计算速度—— 而能够对完整的设计变体序列进行分析这一能力，更让这些优势得到了进一步强化。
