一、 教学目的：
1、 理解，熟悉proteus的使用方法。
2、 学会51单片机的基本原理。
3、 学会流水灯的运行方式。
4、 熟悉C51的编程。
二、 课前准备：
1、 准备一个电脑。
2、 下载和安装一个proteus9.0软件。（安装教程关注本文最下面的公众号，回复 0005）
3、 下载和安装一个keil5 C51软件。（安装教程关注本文最下面的公众号，回复 0007）
PS：本教程使用的Proteus9.0和KEIL5 C51
三、 硬件电路设计：

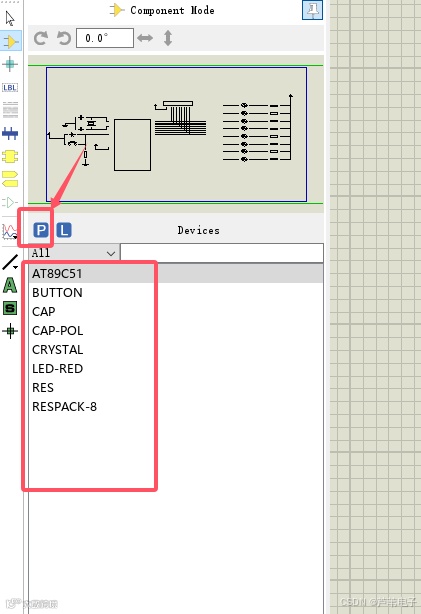

1、 选择元器件

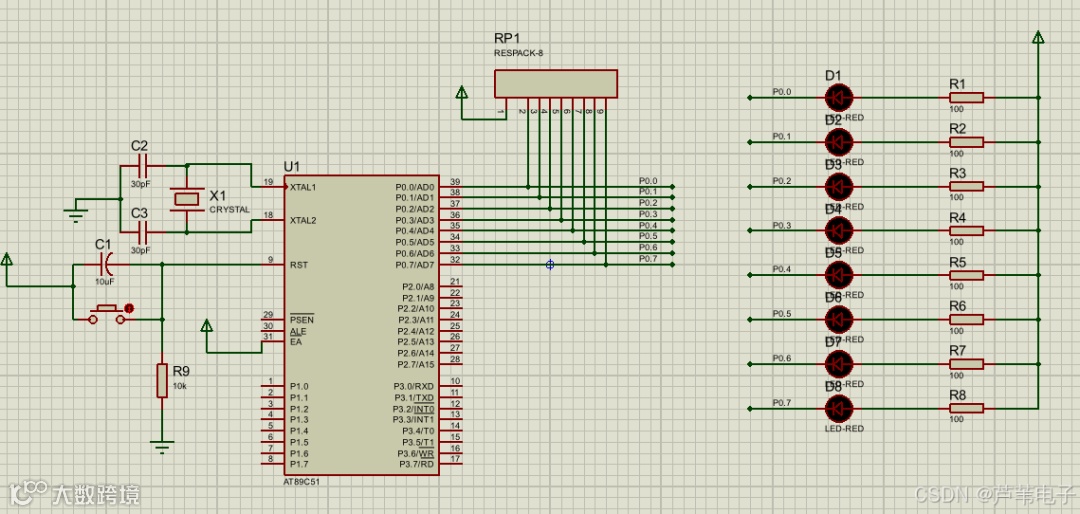

2、 搭建电路
2.1 单片机最小系统介绍
单片机最小系统包括三大部分。第一部分是单片机主电路，主要器件为AT89C51单片机，共有40个引脚。第二部分是复位电路，主要由电阻、按键和电容组成。第三部分是晶振电路，主要由电容以及晶振组成，用来产生晶振频率。
2.1.1 AT89C51单片机
AT89C51是由Atmel公司生产的一款低电压、高性能CMOS 8位微处理器，属于MCS-51系列兼容单片机。其核心特点是将多功能8位CPU与可闪烁可编程可擦除只读存储器（FPEROM）集成于单芯片中，为嵌入式控制系统提供了灵活性高且成本低廉的解决方案，广泛应用于工业控制、智能家居、电子仪表等领域。AT89C51作为经典的8位单片机，以其高性价比、强兼容性和丰富的外设资源，成为嵌入式开发的入门首选。

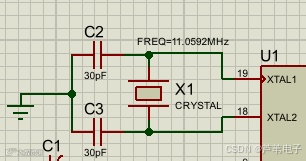

晶振电路由电容C2、电容C3以及晶振X1组成。其中电容主要是稳定频率和快速起振，电容值在5~30pf，典型值是30pf。本实验电容大小均为30pf，它的一端用于连接晶振Y1，另一端则连接在电源的地上。晶振Y1主要用于产生晶振频率，其大小要小于12兆赫兹，典型值为：6MHZ、12MHZ、11.0592MHZ，其中，11.0592MHZ应用最多，本实验晶振采用11.0592MHZ。晶振电路的输入端与单片机的XTAL1引脚相连，输出端与单片机的XTAL2引脚相连，当接通晶振电路后，就会形成震荡现象。
2.1.3 复位电路
复位电路是AT89C51单片机系统的重要组成部分，其核心功能是在特定条件下将单片机恢复到初始状态，确保系统从已知的初始配置开始运行。根据触发机制的不同，复位方法可分为以下三类：
1）上电复位：电路通电瞬间自动触发复位，依赖电源电压上升过程中产生的暂态信号实现初始化。
2）手动复位：通过外部按键控制，当按键按下并保持至少2个机器周期（约2μs@12MHz主频）的高电平时，复位信号生效。
3）自动复位：根据程序逻辑或外部电路状态（如 watchdog 定时器溢出）自动触发，适用于系统异常恢复场景。
复位信号要求为：
1）电平标准：复位引脚（RST）需输入高电平，低电平无效。
2）持续时间：最小脉冲宽度为2个机器周期，具体时长与系统时钟频率相关（如12MHz时钟下需≥2μs）。
3）引脚特性：RST引脚内部无上拉电阻，需通过外部电路提供稳定的高电平驱动。

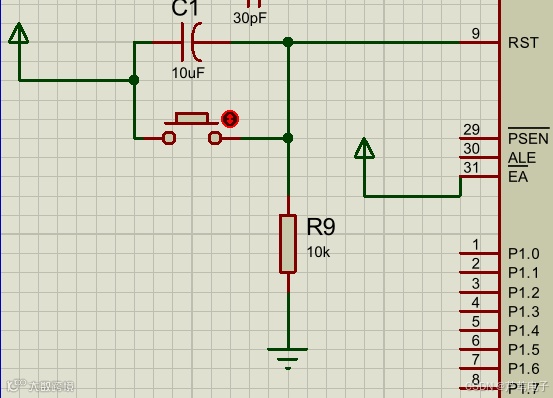

典型电路结构为
RC复位电路：由电阻R9（10kΩ）、电容C1（10μF）串联组成，上电时电容充电过程使RST引脚维持约10ms高电平，满足复位时序要求。
按键复位电路：在RC电路基础上并联复位按键，按下后直接将RST引脚拉至高电平，松开后电容放电恢复低电平。

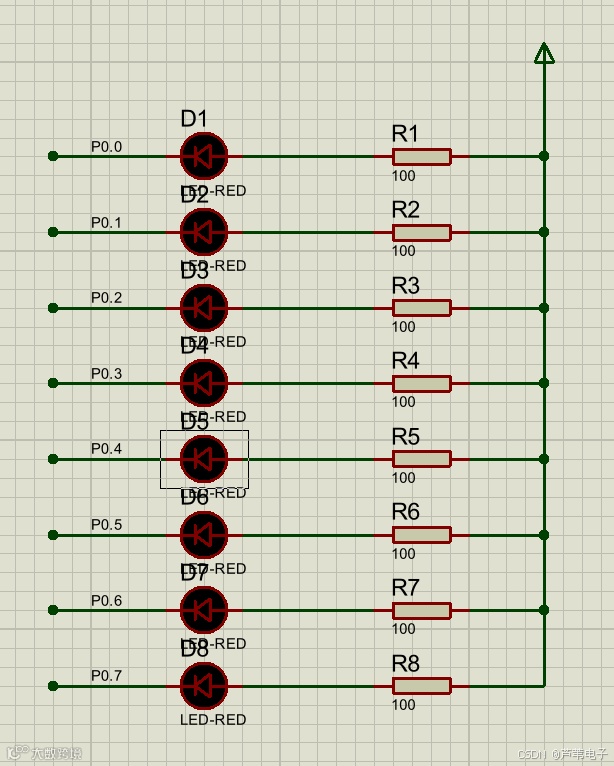

2.2 LED接口电路介绍

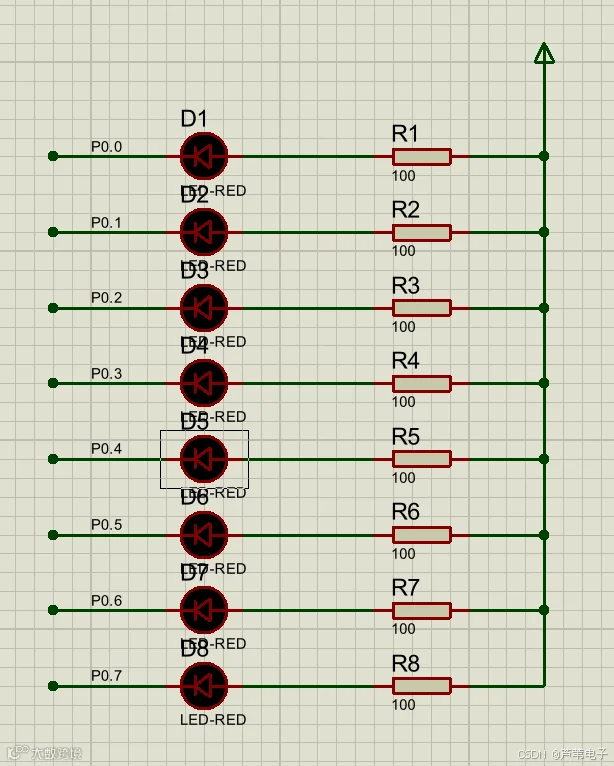

LED与限流电阻：每个LED阳极串联1个限流电阻（实物中推荐470Ω~2kΩ）后连接至P1口引脚。当单片机引脚输出低电平时，电流通过LED与电阻形成回路，LED点亮；输出高电平时，LED熄灭。
1）硬件参数匹配
限流电阻计算：根据LED正向压降（约1.8~ 2.2V）和工作电流（10~20mA），通过公式 R =(Vcc-Vled) /Iled 例如：5V电源下，限流电阻R=（5v-2v）/10ma = 300Ω，实际往往选用1k电阻以留有余量。在proteus仿真中，对电流的限制就小，为了增加仿真时LED的亮度，本仿真采用100欧姆的限流电阻。
2) 端口驱动能力：P0口每引脚最大灌电流为10mA，总电流不超过26mA。
PS:

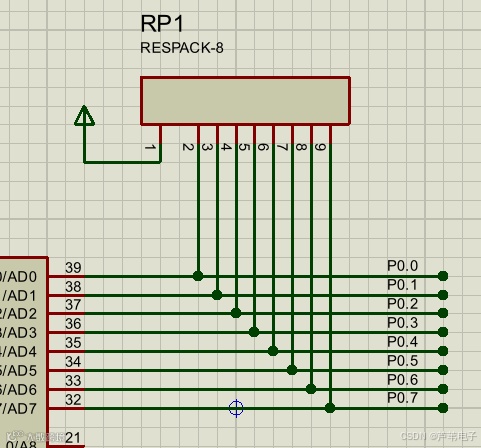

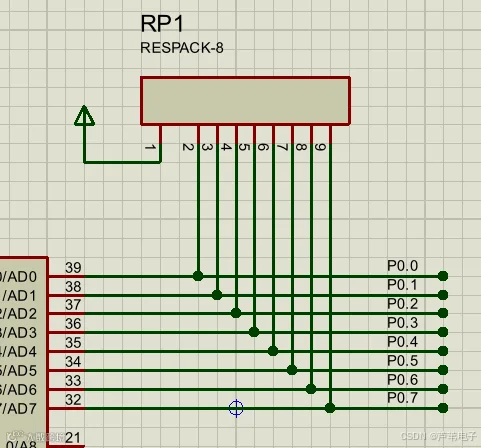

proteus中51单片机的P0口需要上拉电阻
（1）原因：
51 单片机的 P0 口是一个漏极开路（Open Drain） 结构的双向 I/O 口，其内部没有内置上拉电阻（而 P1、P2、P3 口内部都有内置上拉电阻）。漏极开路结构意味着：当 P0 口作为通用输出口时，若输出高电平（1），内部晶体管截止，此时 P0 口引脚处于 “悬空” 状态，无法稳定输出高电平（电压会随外部电路波动）。只有外接上拉电阻后，P0 口输出高电平时，电流才能通过上拉电阻流向电源（VCC），使引脚稳定在高电平（约等于 VCC 电压）。实际中P0口上拉电阻往往采用10K的排阻。
四、 程序设计：
1、头文件和宏定义
#include<reg52.h>
#include "intrins.h"
#define uchar unsigned char
#define uint unsigned int
1.1 、头文件
#include是引用头文件，本程序引入reg52.h和intrins.h 2个头文件
1）reg52.h头文件介绍

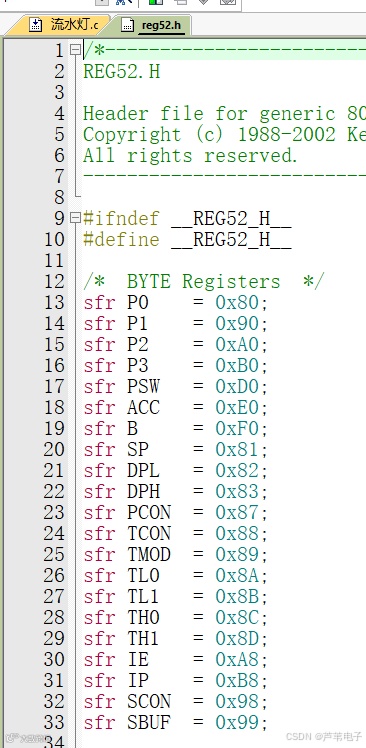

reg52.h是51单片机C语言开发中常用的标准头文件，其核心作用是定义单片机内部特殊功能寄存器（SFR）及位操作符号，使开发者无需直接操作底层硬件地址，即可通过直观的符号（如P1、TCON等）编写控制程序，简化开发流程并提高代码可读性。
reg52.h头文件的关键功能
特殊功能寄存器（SFR）定义
头文件中通过sfr关键字定义了单片机内部所有特殊功能寄存器的地址映射，例如：
sfr P0 = 0x80;（P0端口寄存器地址）
sfr TCON = 0x88;（定时器控制寄存器地址）
sfr SCON = 0x98;（串口控制寄存器地址）
这些定义使开发者可直接使用P0 = 0xFF;等语句操作硬件，而非记忆0x80等十六进制地址。
位操作符号定义
针对寄存器中的可位寻址位，头文件通过sbit关键字定义了位操作符号，例如：
sbit TR0 = 0x8C;（定时器T0运行控制位）
通过这些定义，可直接使用TF1 = 0;等语句操作单个位，无需通过位运算间接控制。

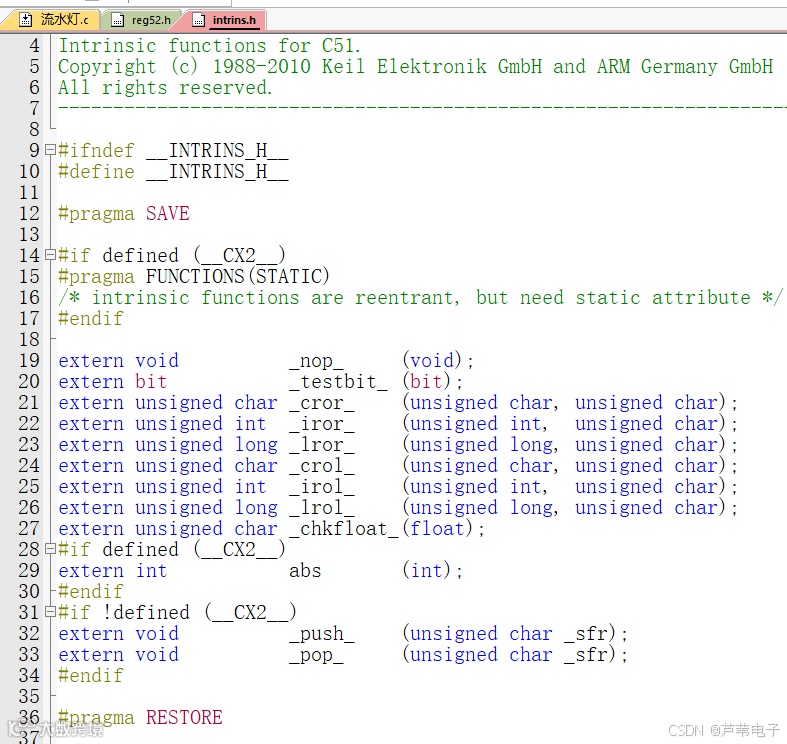

2）intrins.h 头文件介绍

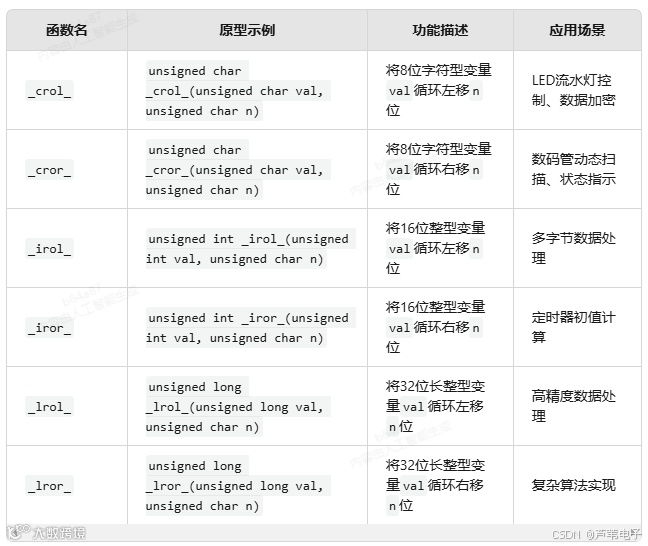

intrins.h是专为8051系列单片机（如AT89C51）设计的C语言头文件，其核心功能是封装汇编级指令为C函数，提供对单片机底层硬件操作的直接支持，简化位操作、循环移位、延时控制等场景的编程实现。该头文件通常在需要使用循环移位、空指令（NOP）或位测试清零等功能时引入，是C51编译器与8051硬件指令集之间的桥梁。intrins.h头文件核心函数分类与功能说明
循环移位函数
此类函数实现数据按位循环移动，支持不同数据类型（char、int、long），移位后高位与低位首尾相接，无符号扩展。
空指令函数_nop_()
功能：生成一个NOP汇编指令，执行时间为1个机器周期（如12MHz晶振下耗时1μs），用于精确延时或时序控制。
特点：C51编译器直接嵌入NOP指令，无函数调用开销，适合作为延时基准或硬件时序匹配（如I²C总线起始信号生成）。位测试与清零函数_testbit_()
原型：bittestbit(bit bitvar)
功能：测试指定位变量bitvar的值，若为1则返回1并自动清零该位，若为0则返回0；等效于8051汇编指令JBC（测试位并跳转清零）。
应用：外部中断标志位检测、按键消抖后状态清除等场景，避免手动清零操作。
1.2 、宏定义
#define是非常基础且常用的宏定义，它们的作用是为数据类型创建简短的别名，主要目的是简化代码编写和提高可读性。本程序采用#define为unsigned char数据类型创建简短的别名为uchar；为unsigned int数据类型创建简短的别名为uint。
2、延时函数
为了能让粉丝看见灯的流水效果，增加了延时函数。
/*****************************************************************
*函数功能：11.0592MHZ 延时约1ms 固定格式记住就行
*****************************************************************/
voiddelay1ms(uint time) //@11.0592MHz
{
uchar i, j;
while(time--)
{
_nop_();
i = 2;
j = 199;
do
{
while (--j);
} while (--i);
}
}
3、主程序
/*****************************************************************
*主程序
*****************************************************************/
voidmain(void)
{
uchar i,temp; //引入变量i和temp
while(1)
{
//左流水灯
temp= 0xFE;//化作二进制为11111110
for (i = 0; i < 8; i++)
{
P0 = temp;
delay1ms(500);
temp = _crol_(temp,1); //循环左移函数 该函数在intrins.h头文件中
}
//右流水灯
temp= 0x7F;//化作二进制为0111 1111
for (i = 0; i < 8; i++)
{
P0 = temp;
delay1ms(500);
temp = _cror_(temp,1); //循环右移函数 该函数在intrins.h头文件中 0111 1111 1011 1111
}
}
}
uchar：通过宏定义简化的unsigned char（8 位无符号变量）。
i：用于for循环的计数器（控制流水灯的步数，共 8 步，对应 8 个 LED）。
temp：存储 LED 的状态数据（8 位二进制数，每一位对应一个 LED 的亮灭，0表示亮，1表示灭）。
单片机程序的典型结构，所有需要持续执行的逻辑都放在while(1)中。
初始状态temp = 0xFE；
二进制为11111110，对应 P0 口的 8 个引脚（P0.0P0.7）；
最低位（P0.0）为0 → 连接的 LED 点亮；
其余位（P0.1P0.7）为1 → 对应 LED 熄灭。
此时最右边的 LED（接 P0.0）亮。
循环左移_crol_(temp, 1；：
每次将temp的 8 位二进制数向左循环移动 1 位（最高位移到最低位），例如：
第 1 次左移：11111110 → 11111101（P0.1 对应的 LED 亮）；
第 2 次左移：11111101 → 11111011（P0.2 对应的 LED 亮）；
... 以此类推，直到 8 次循环后，点亮的 LED 从最右移到最左。
delay1ms(500)：
延时 500 毫秒（0.5 秒），让每个 LED 的点亮状态保持一段时间，人眼才能看清流水效果。
初始状态temp = 0x7F：
二进制为01111111，最高位（P0.7）为0 → 最左边的 LED（接 P0.7）亮，其余熄灭。
循环右移_cror_(temp, 1)：
每次将temp的 8 位二进制数向右循环移动 1 位（最低位移到最高位），例如：
第1次右移：01111111 → 10111111（P0.6 对应的 LED 亮）；
第2次右移：10111111 → 11011111（P0.5 对应的 LED 亮）；
... 以此类推，8 次循环后，点亮的 LED 从最左移到最右。
