[评测] ASRock X870 Taichi Creator 评测

序言

作为华擎定位于高端旗舰的Taichi系列主板想必各位玩家们都是耳熟能详,而近期华擎将面向个人创作者以及工作站等专业用户的Creator系列也纳入了Taichi系列中.它就是全新的ASRock X870 Taichi Creator.

产品规格

本次的ASRock X870 Taichi Creator为ATX规格主板,配备四条DDR5内存插槽,最大容量为256GB,最高频率可OC至8000MHz+.PCIe拓展性上配备两条PCIe 5.0 x16和一条PCIe 3.0 x16插槽.存储方面板载了4个M.2 SSD插槽,其中两个支持PCIe 5.0 x4规格,以及搭配4个SATA接口.其他外围设备方面,音频方案来自ALC4082 Codec,有线网络方面为10Gbps+5Gbps的组合,无线网络为Wi-Fi 7的解决方案.整体规格属于旗舰板中的主流水平.

产品解析

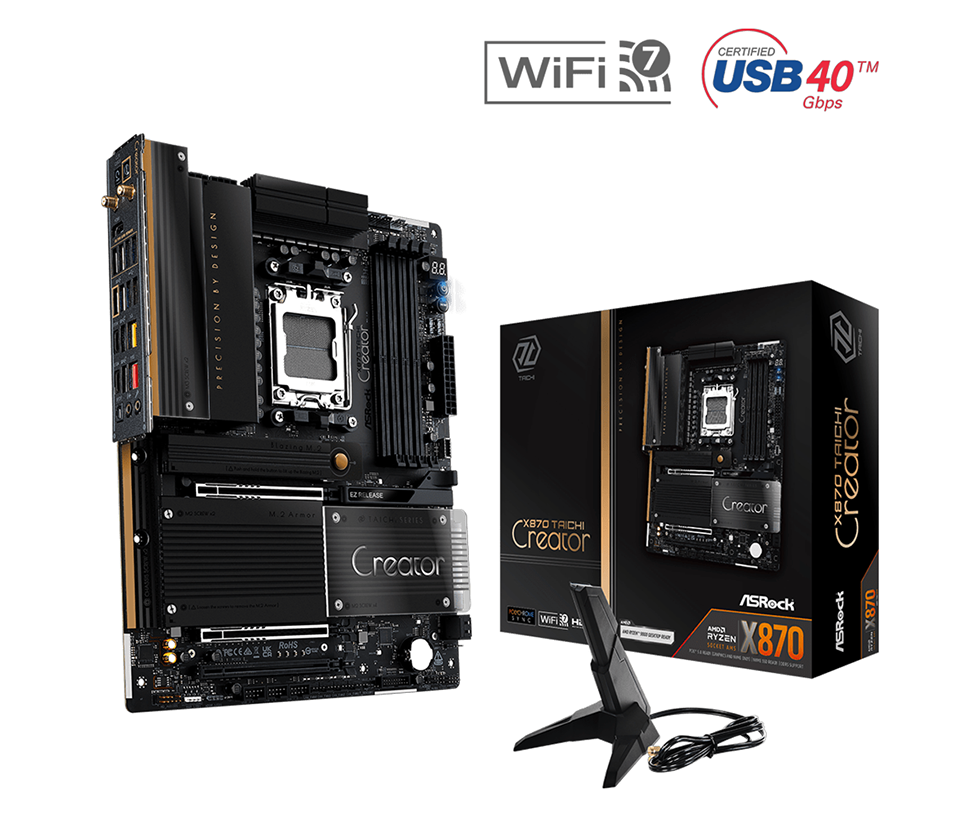

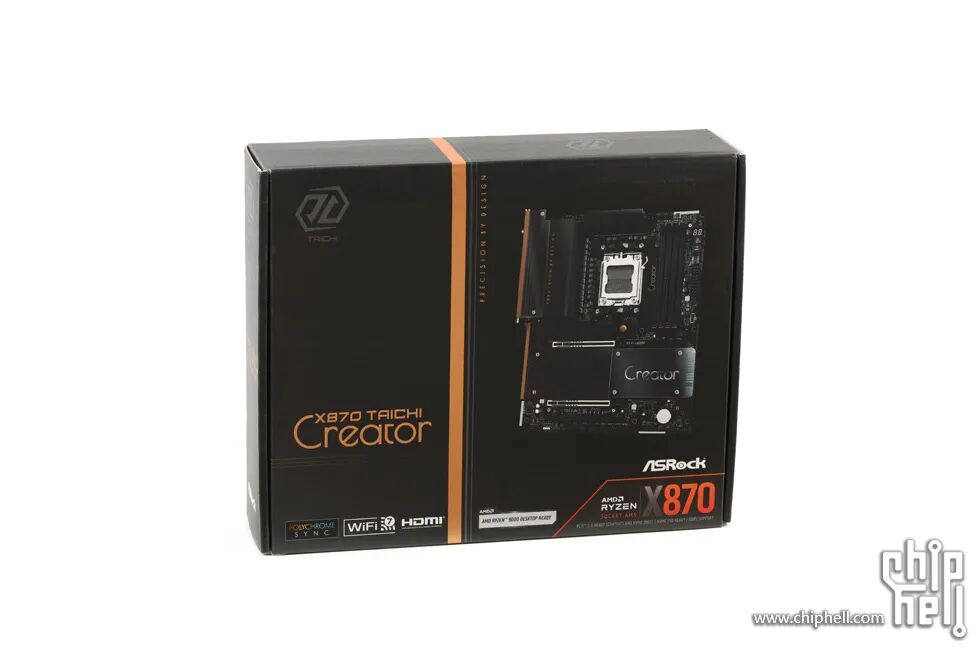

包装盒以黑金双色搭配为主,左侧为主板型号,右侧为主板大图.

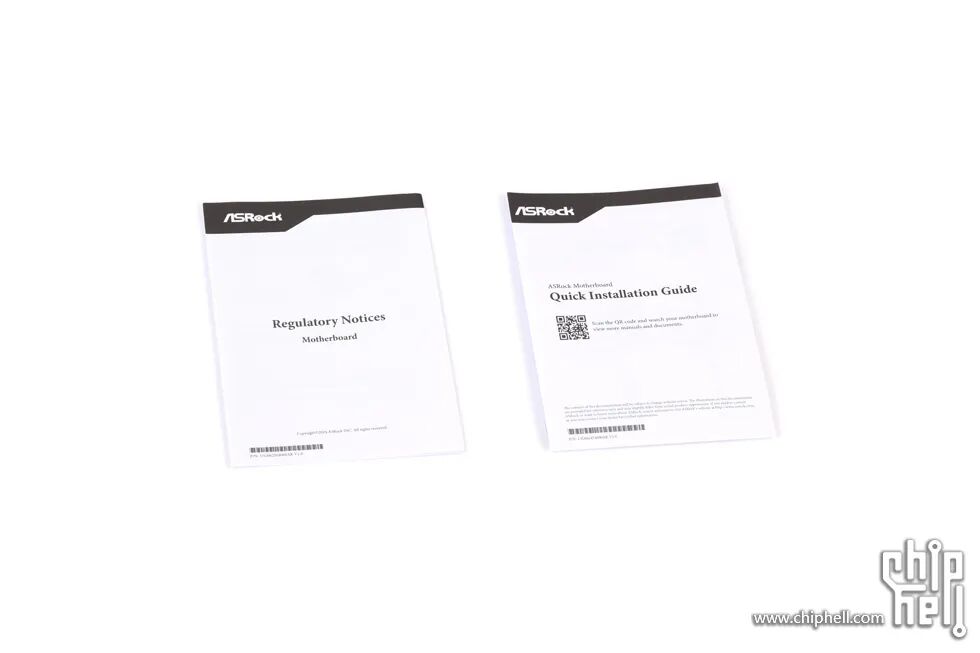

附件包括监管信息手册以及快速安装指南.完整说明书需扫码二维码查看.

1条一转三的ARGB转接线以及1条测温线.

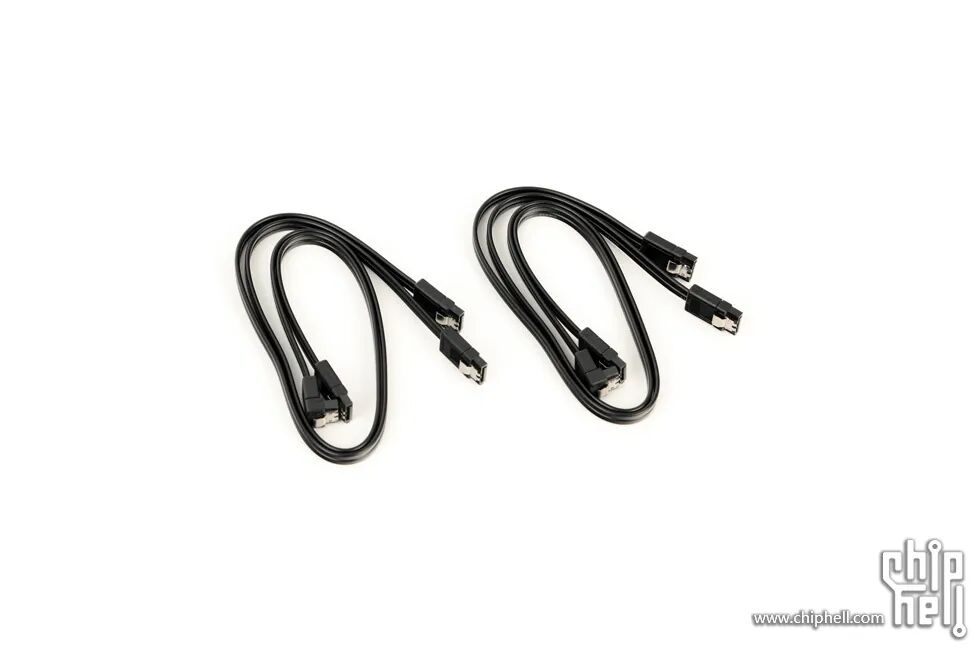

4条SATA线.

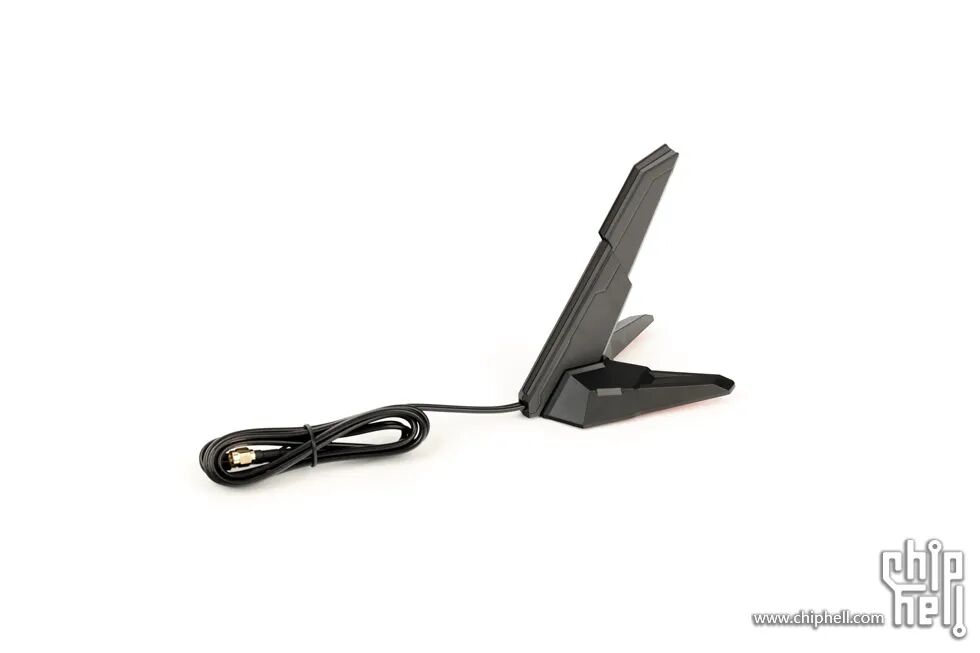

以及1套ASRock经典造型的无线网卡天线.

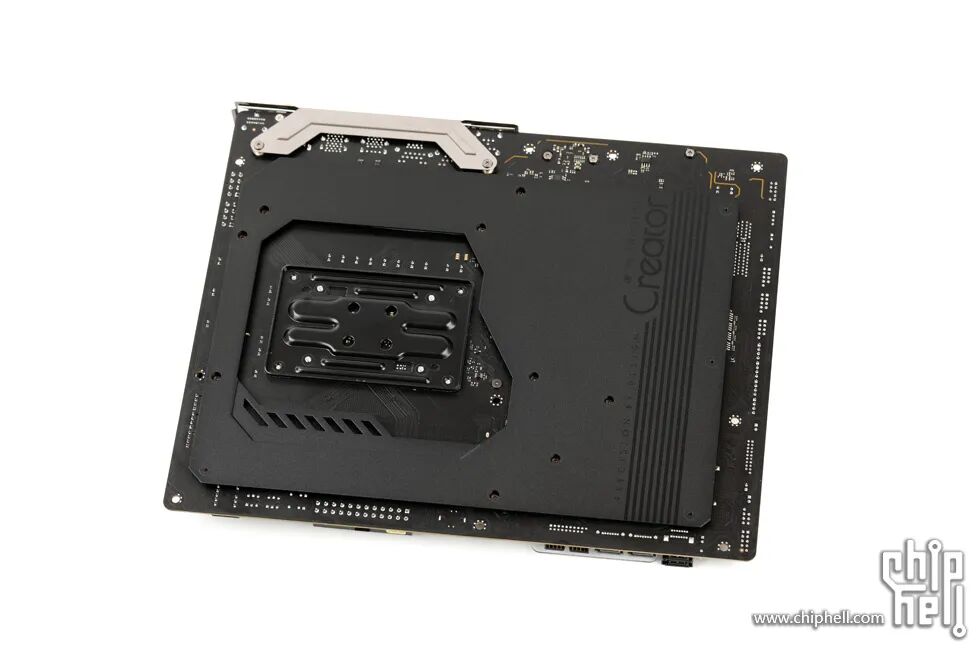

主板背面,配有一块覆盖大半区域的金属背板.

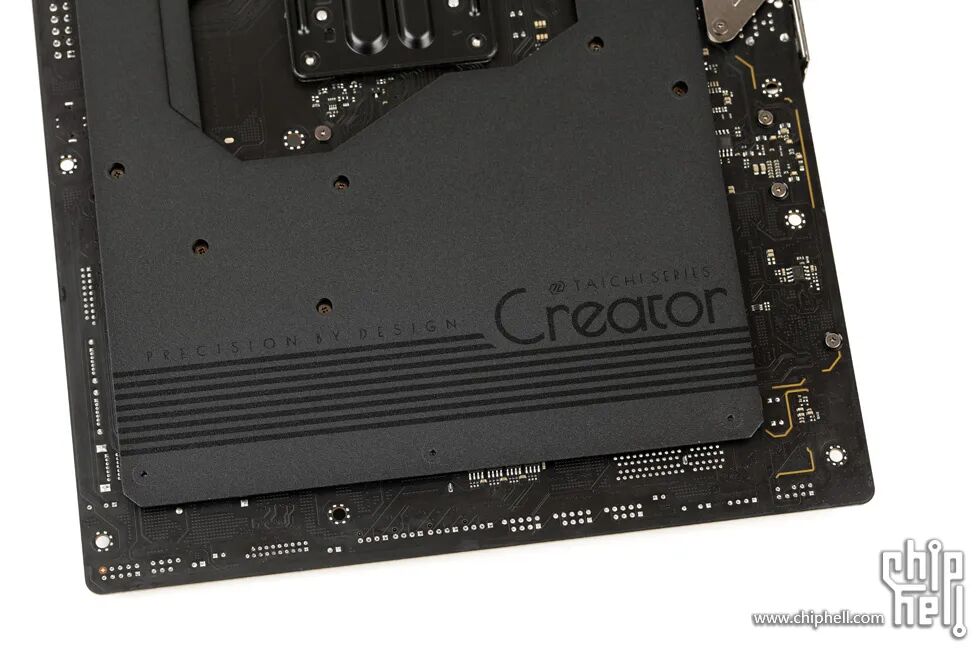

背板下半部分的条纹及装饰字体.

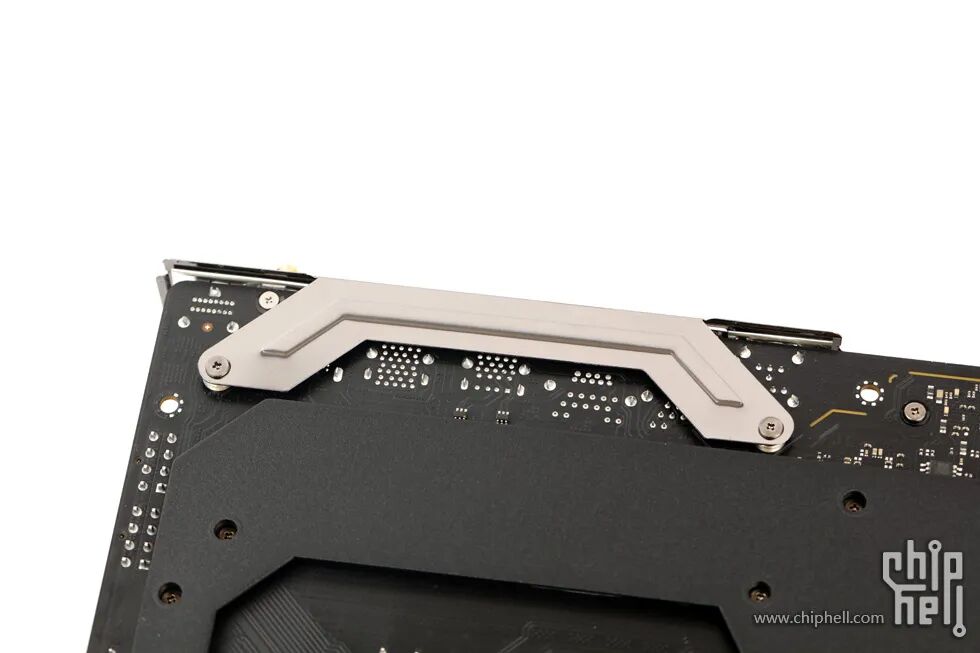

挡板处的额外加固.

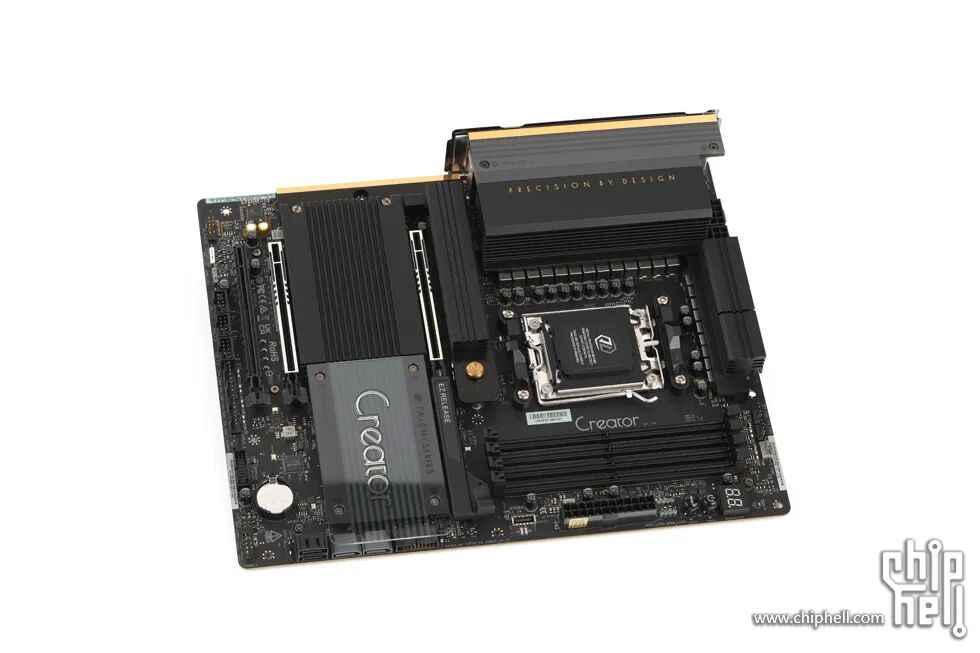

主板正面,可以看到整体为纯黑设计,并配以金色条带和文字点缀.

CPU供电和散热模组,采用主流的两段式L型排布.

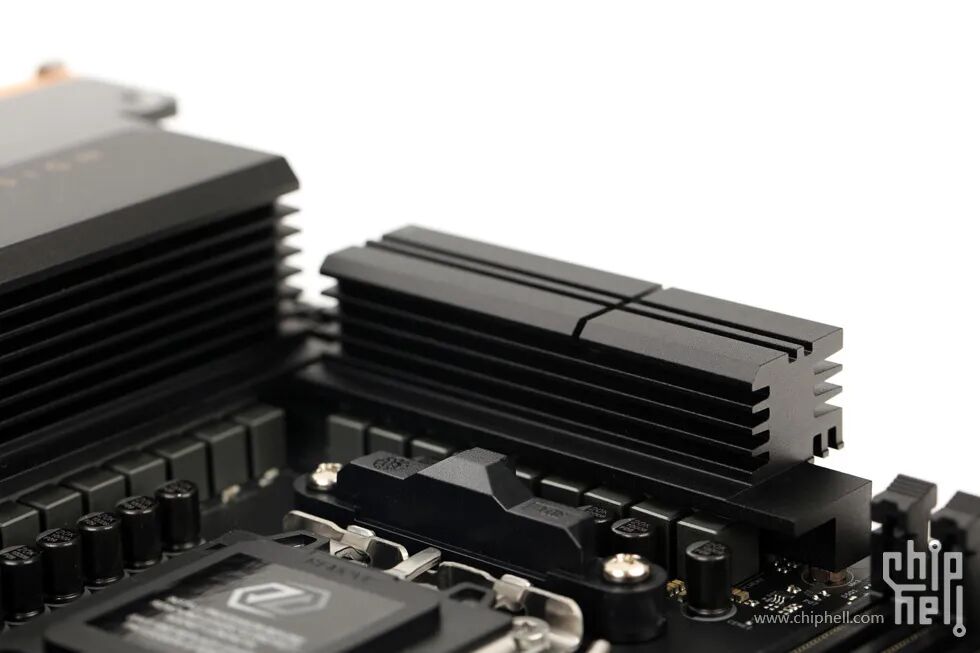

两段的散热模块,侧面均设有多道横向开槽以增加散热面积.

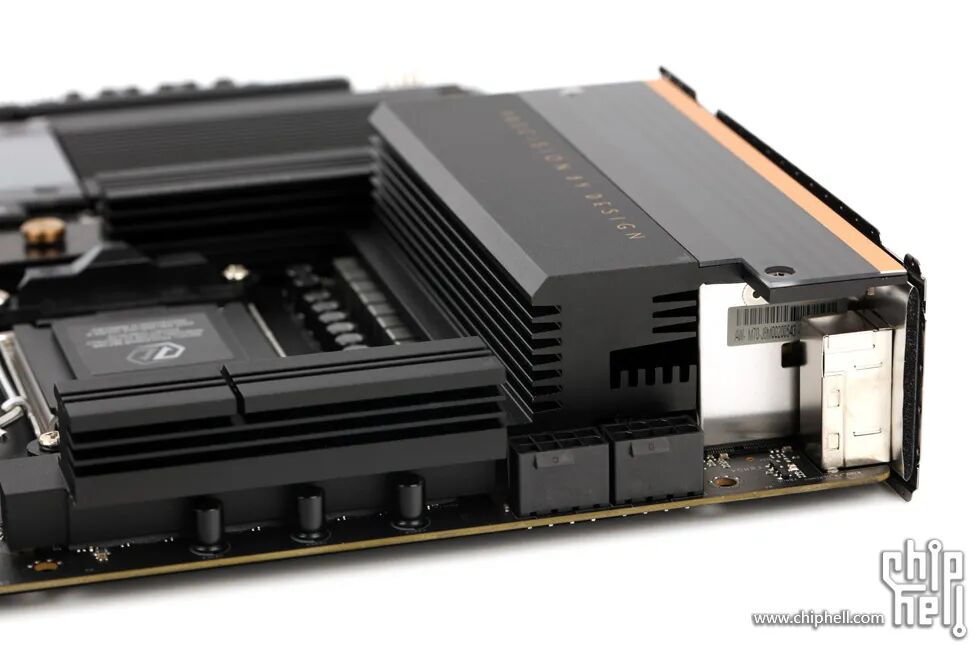

背面视角,可以看到其背部和内侧还有额外的散热开槽设计.

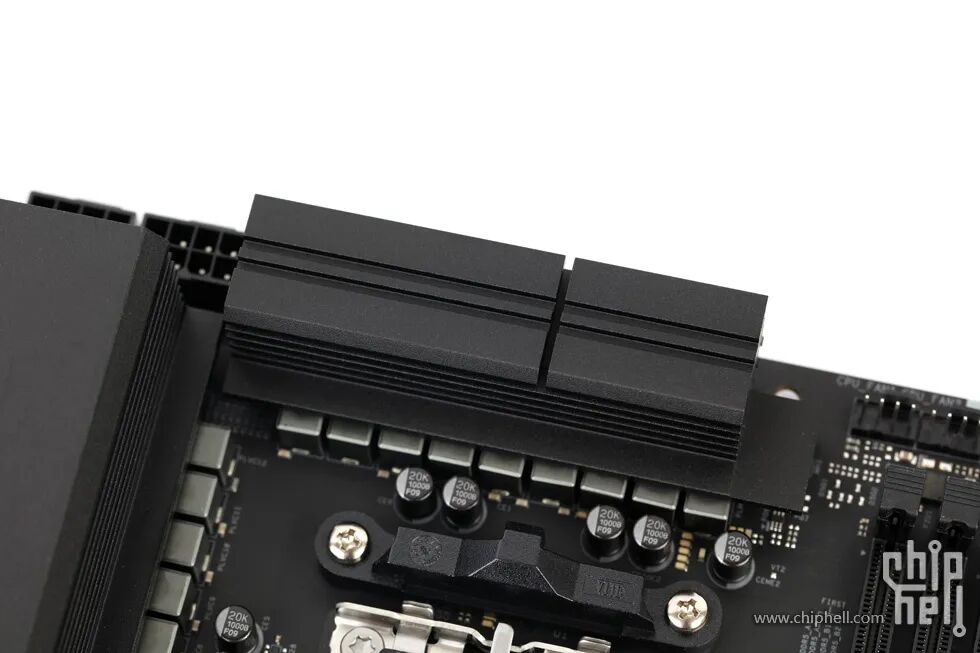

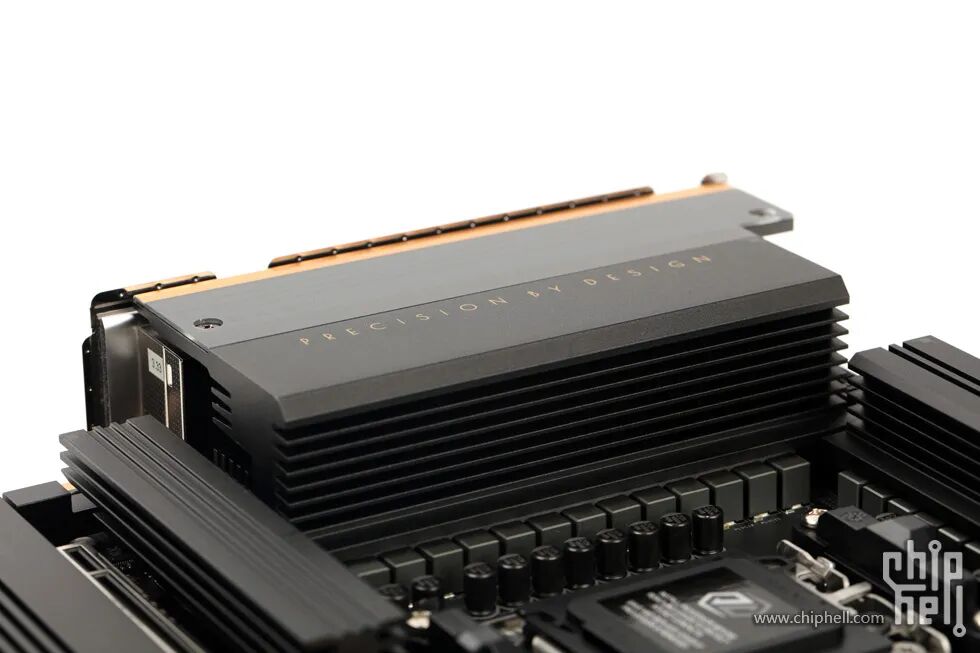

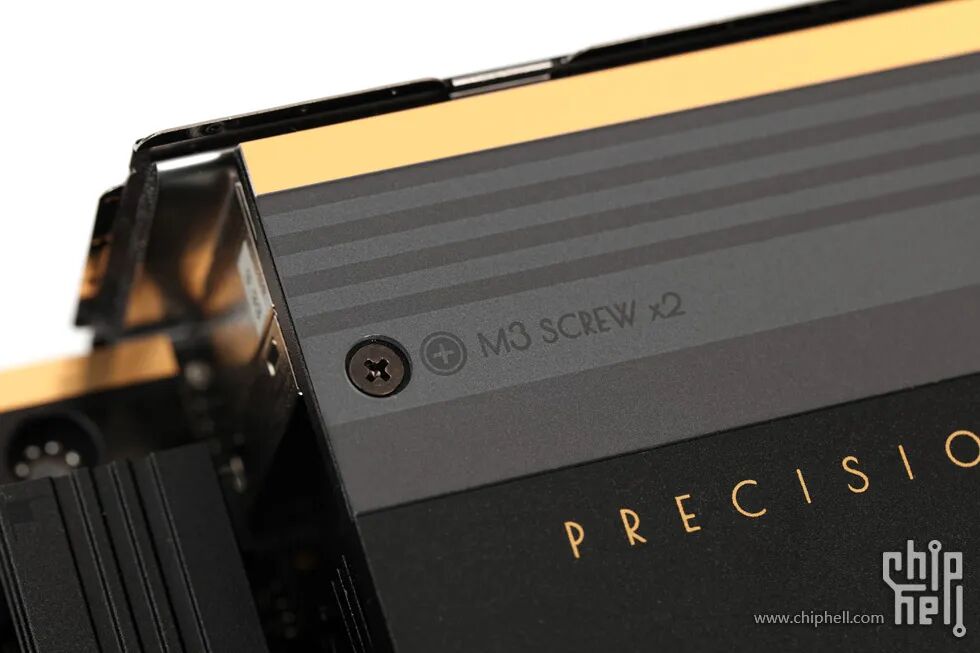

顶段散热模块设有额外开槽..

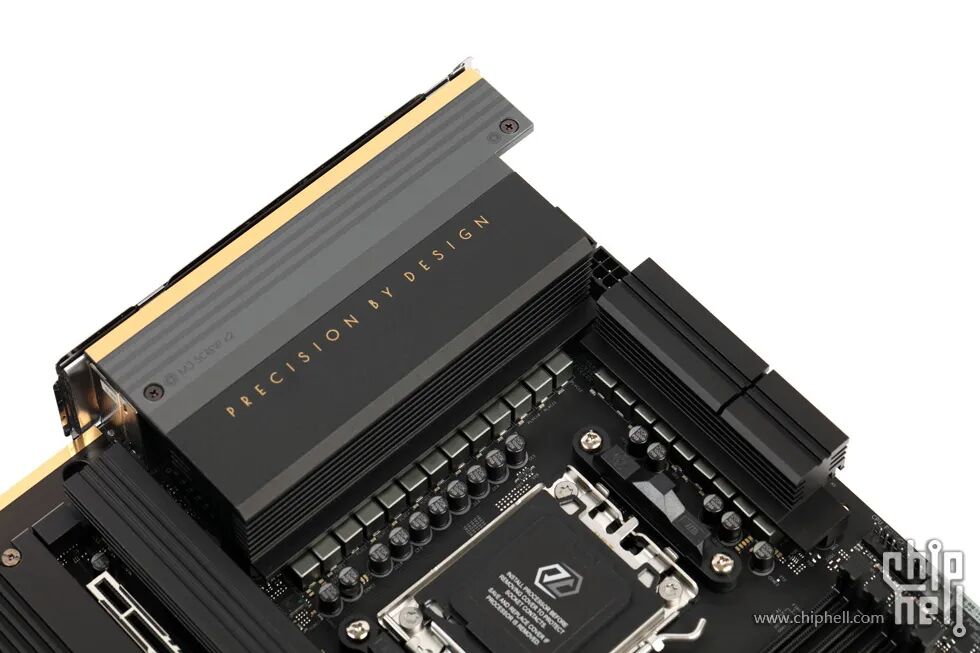

后I/O上盖采用散热模组一体式设计,最上方为金色条纹,中间为深灰与黑色的装饰条纹设有透明盖板,下半部分为金色装饰字体.

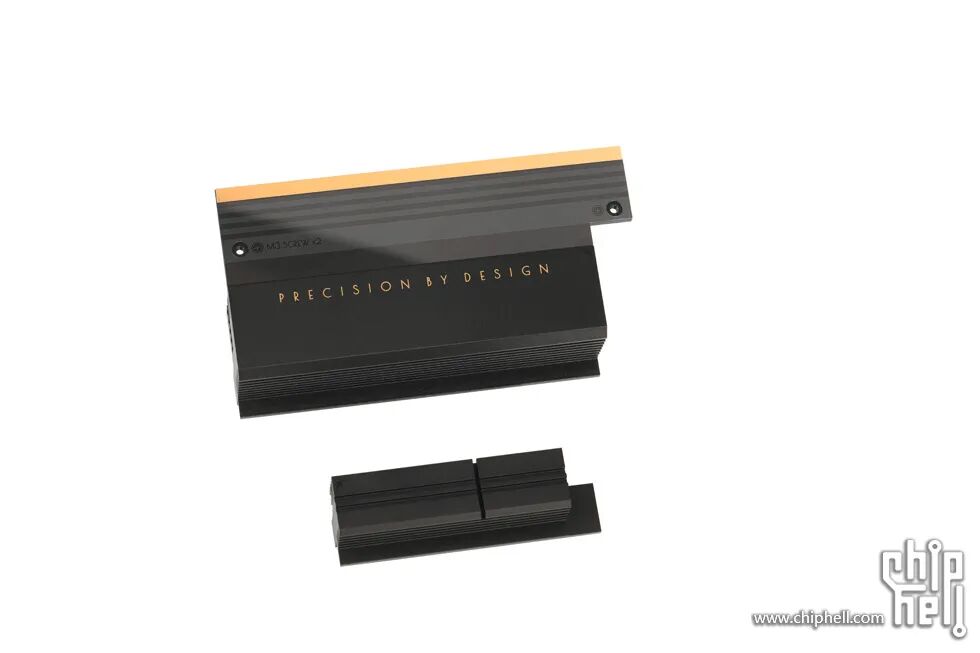

拆下后的两段式供电散热模组.

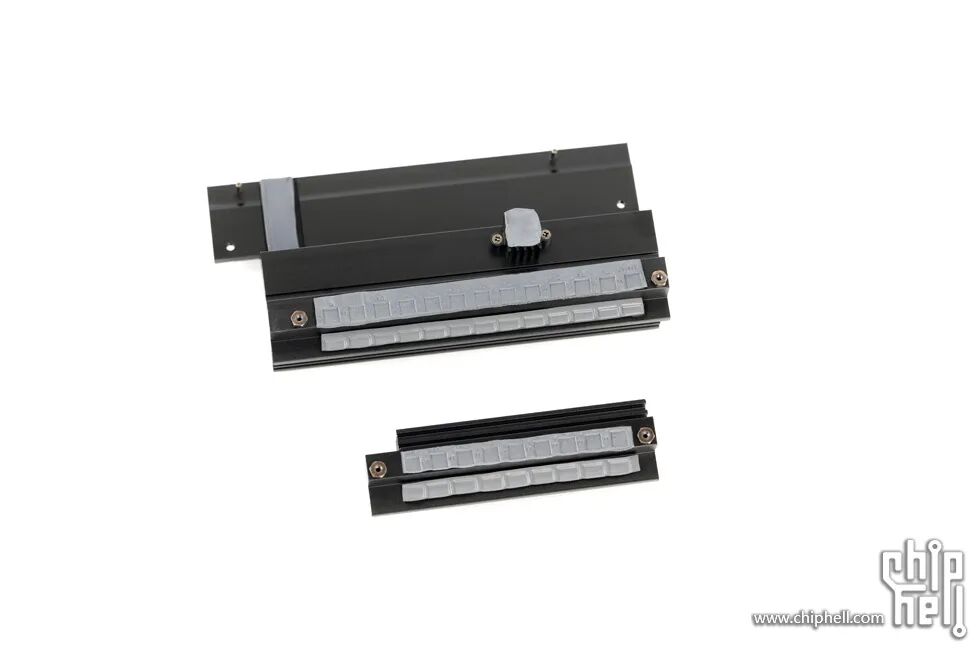

散热模组均通过导热垫接触MOSFET和电感,接触面压力良好.

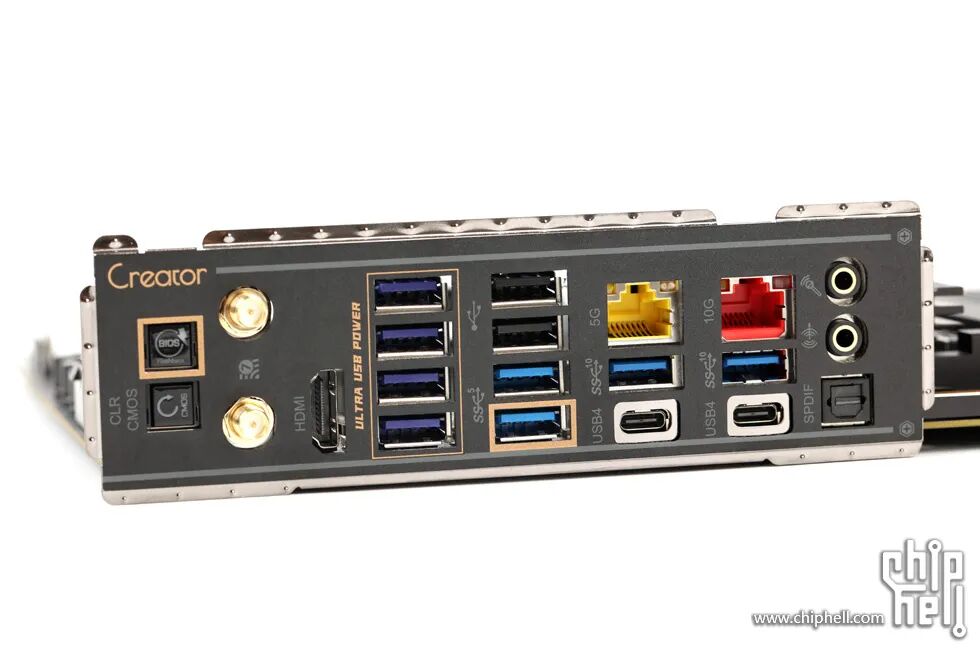

后置I/O接口部分.提供1个CLR CMOS按钮,1个BIOS Flashback按钮,无线网卡双天线接线端,1个HDMI 2.1接口,6个USB 5Gbps Type-A接口,2个USB 2.0接口,2个USB 4接口(支持HDCP 2.3集显输出), 2个USB 10Gbps Type-A接口,1个5Gbps有线网口,1个10Gbps有线网口,以及一组2个3.5mm+1个S/PDIF光纤的音频输出组合.

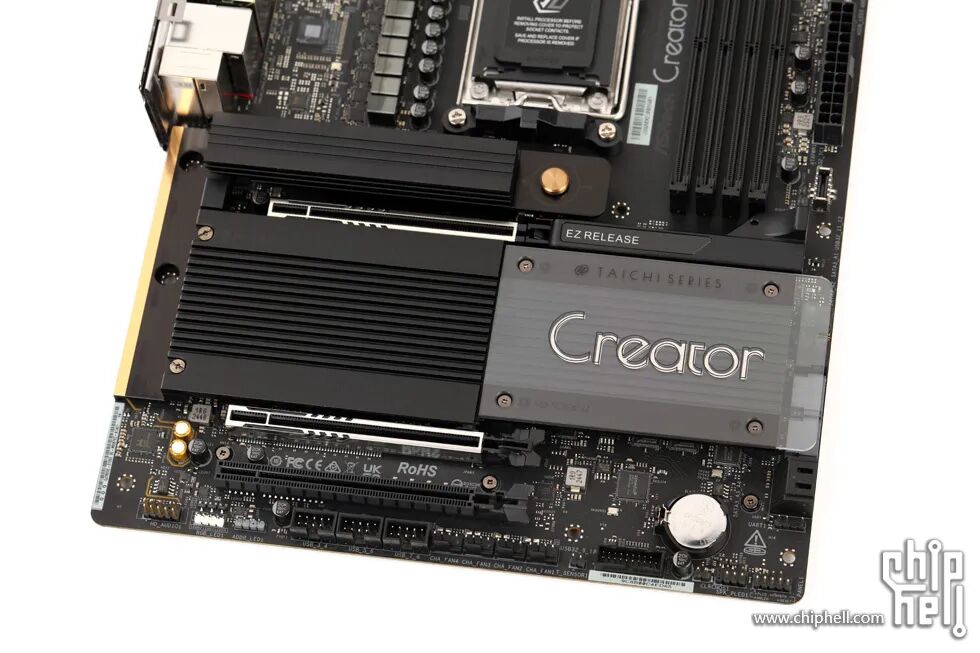

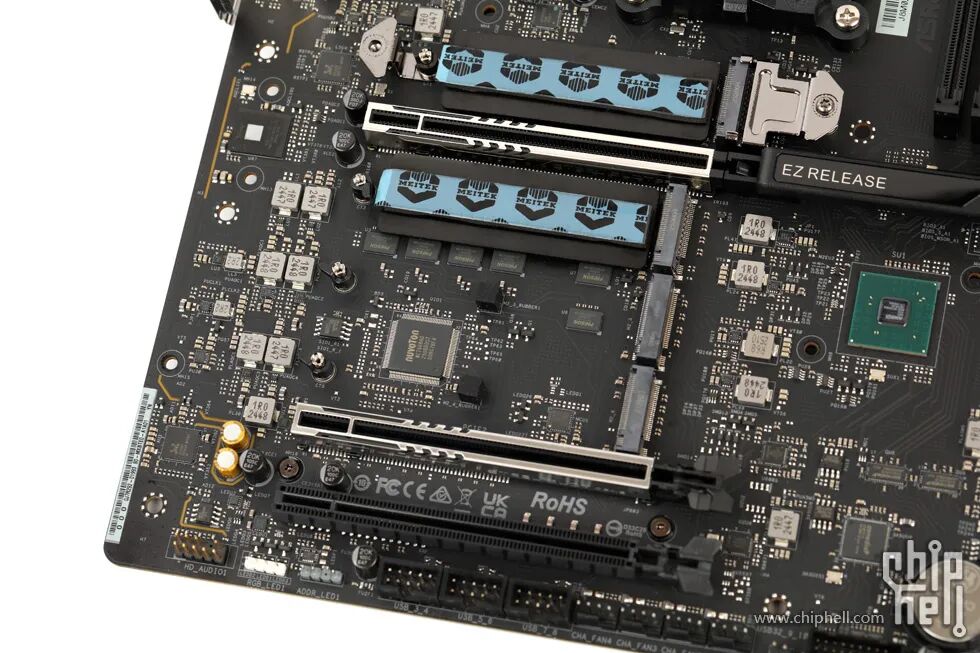

主板中下部为PCIe扩展区,M.2 SSD插槽以及芯片组区域.

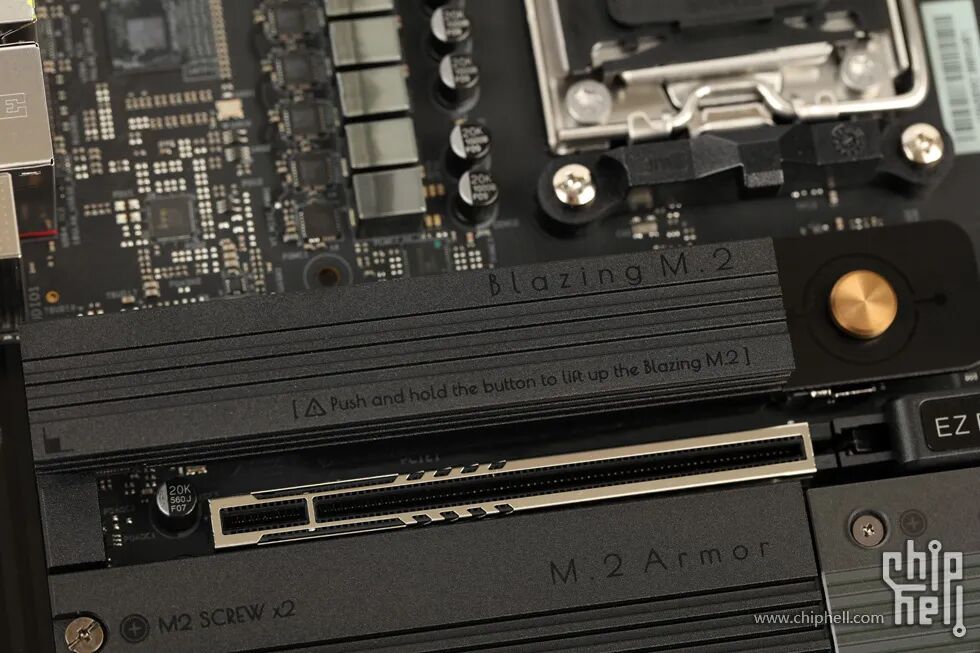

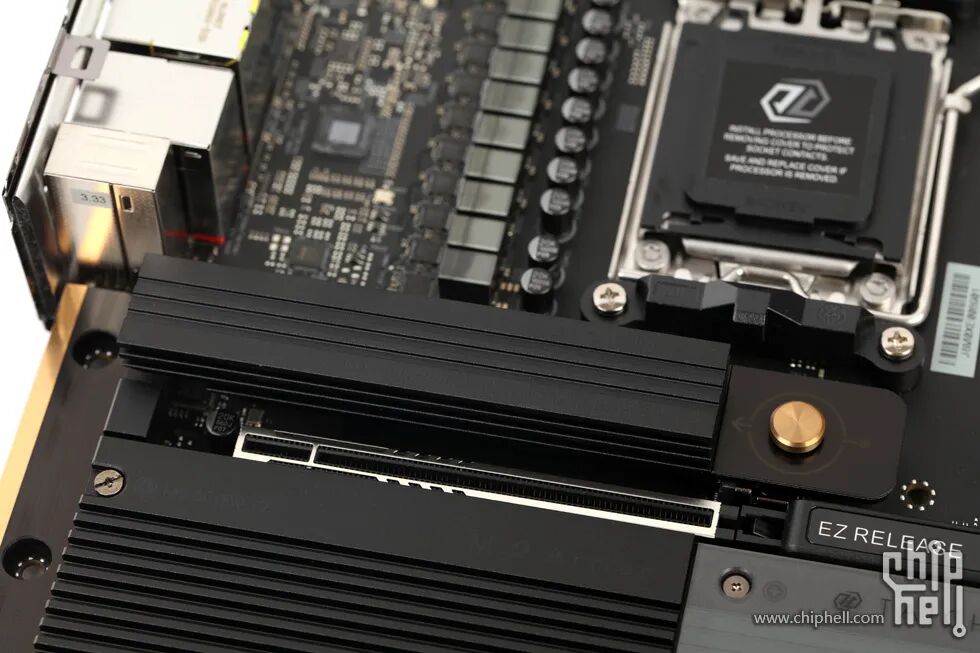

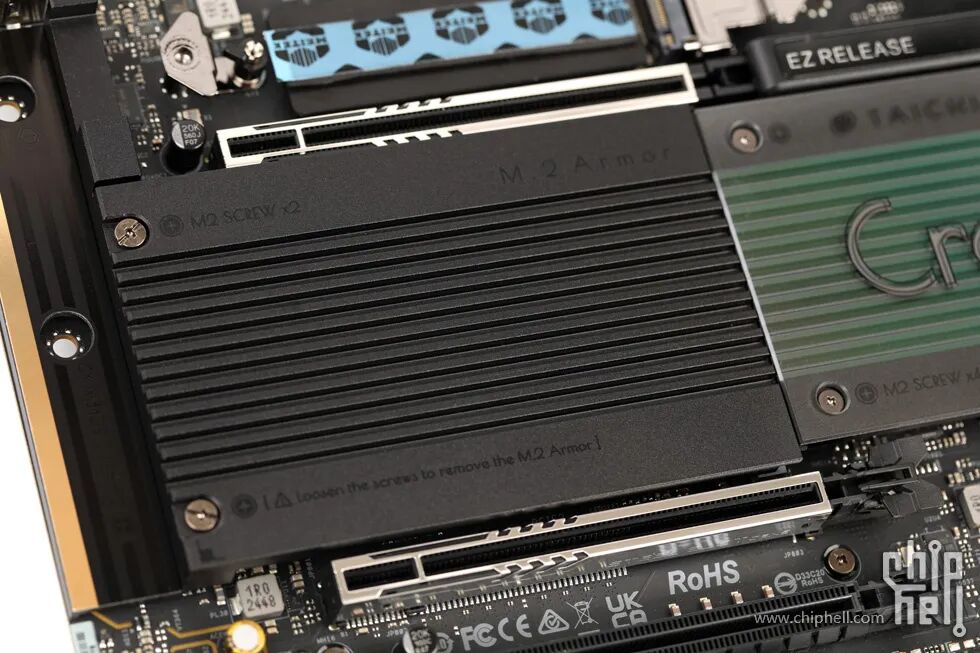

主板中部的独立式M.2散热装甲.

散热装甲表面设有装饰文字.

从侧面来看,装甲厚度中规中矩.

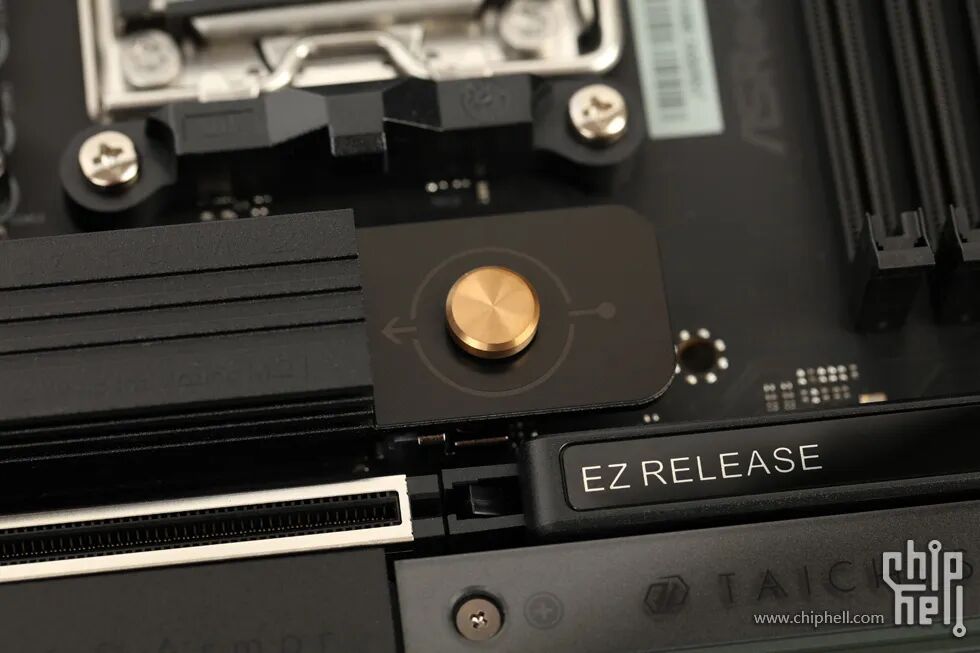

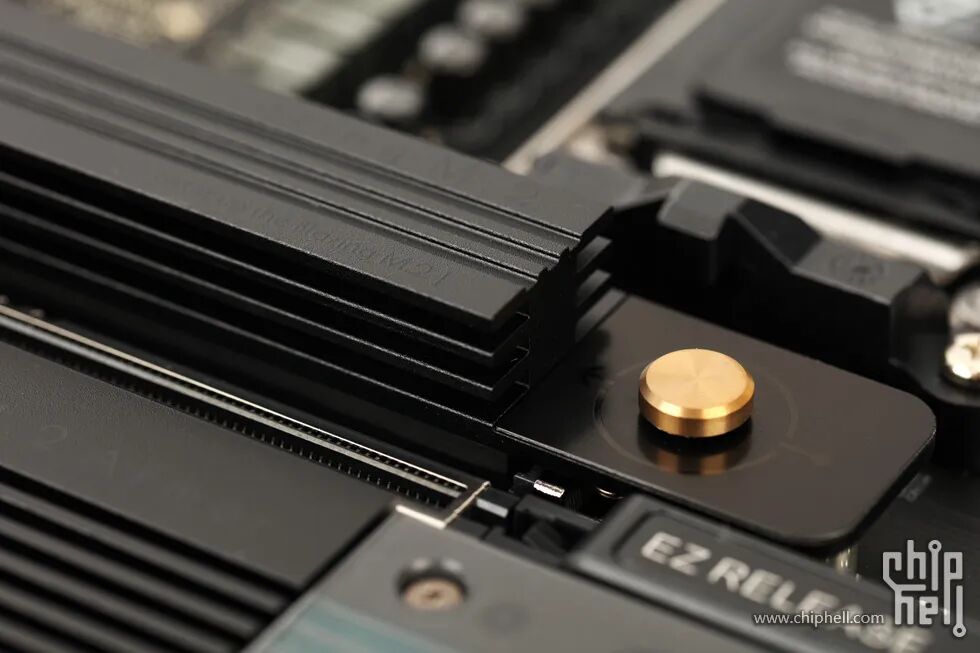

尾部的圆形拨杆,向内拨动后即可取下散热片.

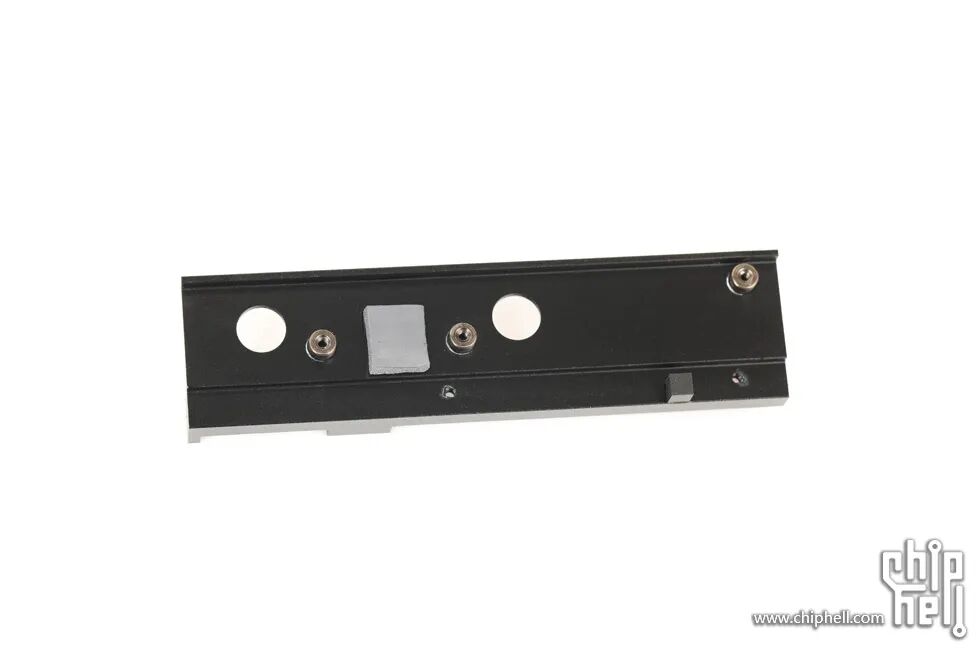

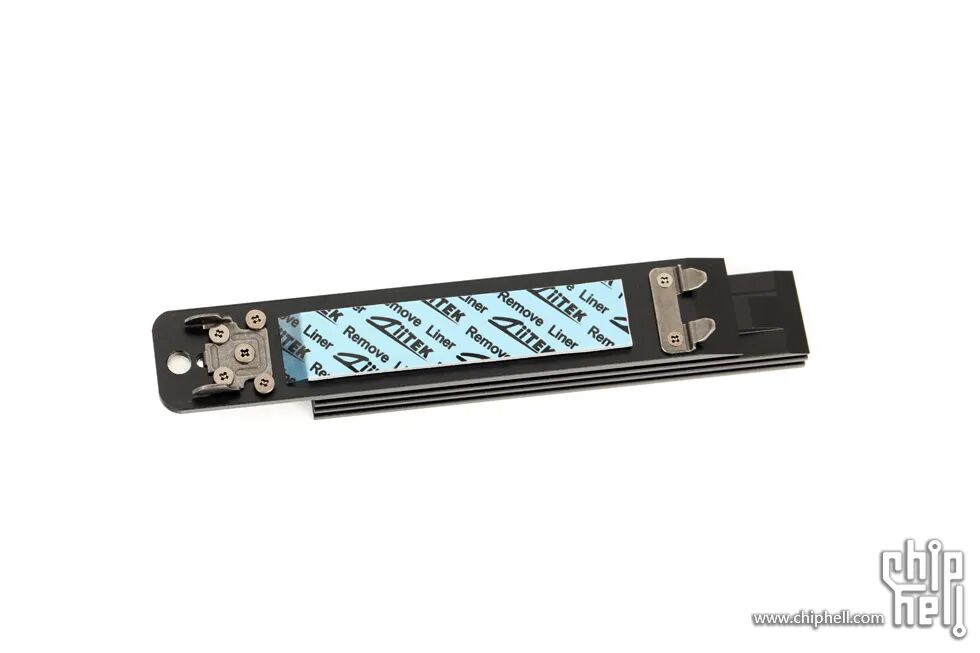

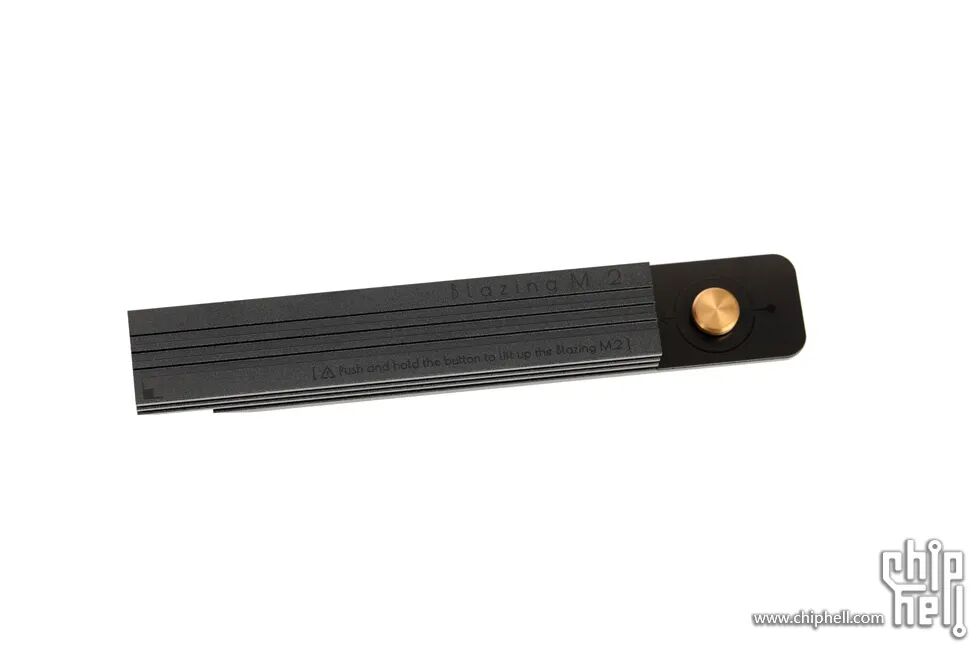

独立式M.2散热装甲.

内侧设有导热垫.

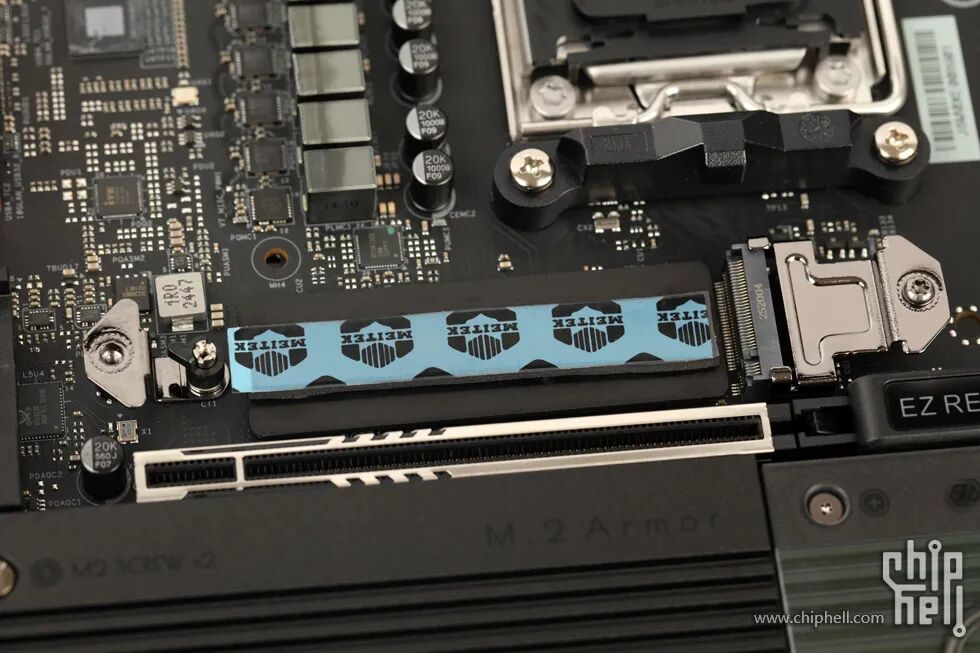

该M.2 SSD插槽配备了散热背板和导热垫.

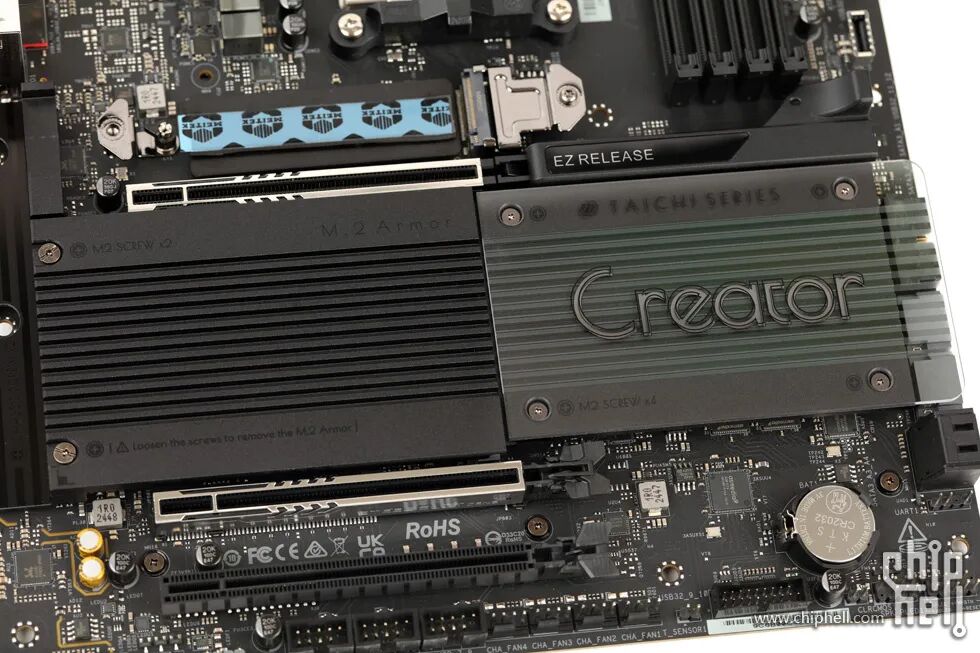

主板下部,左侧M.2 SSD散热装甲与右侧芯片组散热模块.

左侧散热装甲依然采用全黑配色,同时表面设有装饰字体.

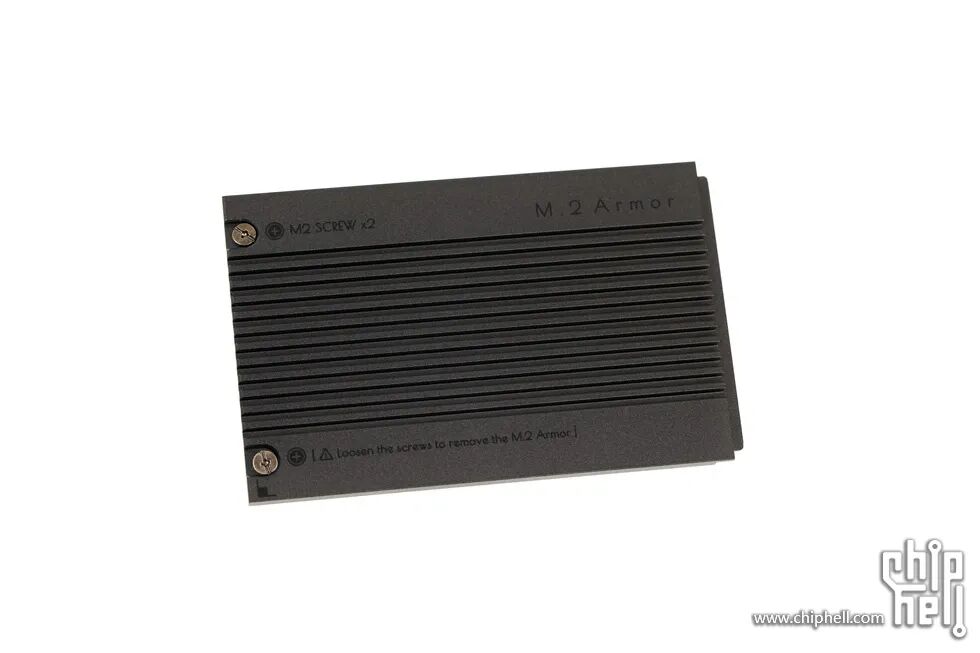

M.2 SSD散热装甲正面.

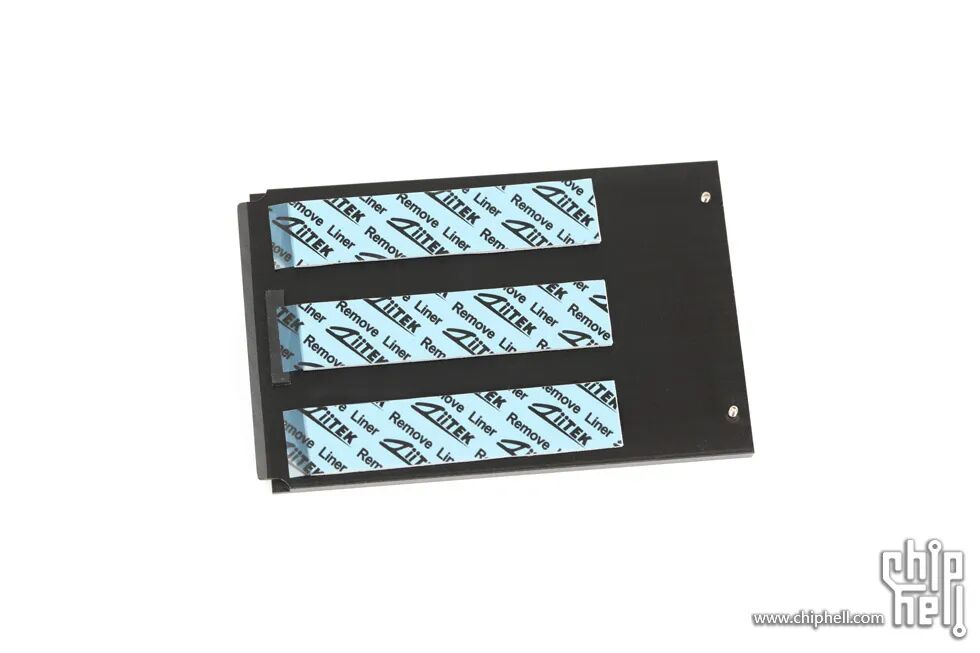

内侧设有3条导热垫.

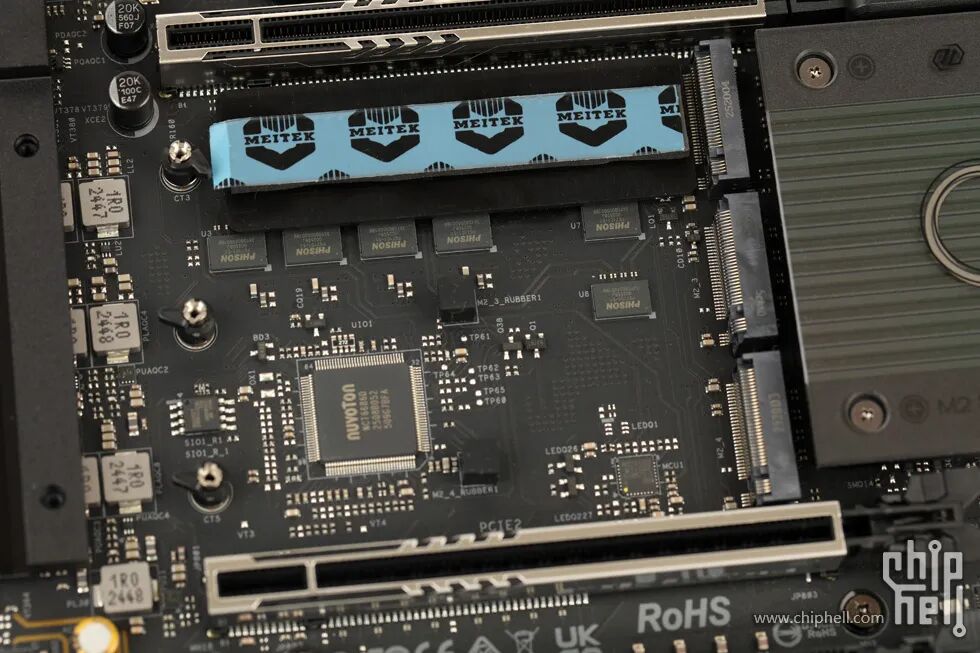

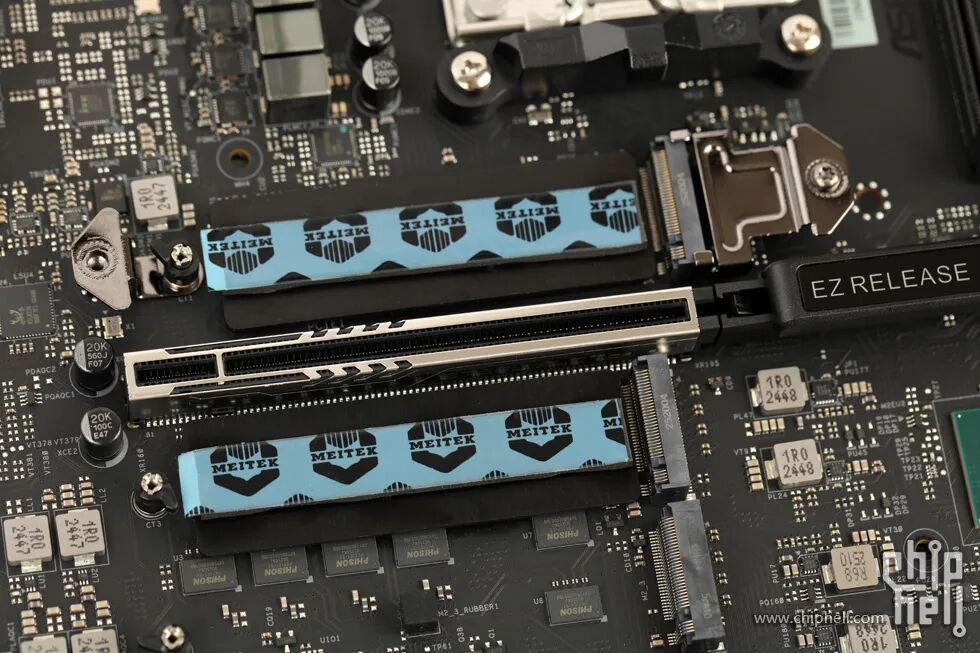

3条M.2 SSD插槽,仅最上方1条设有散热背板.

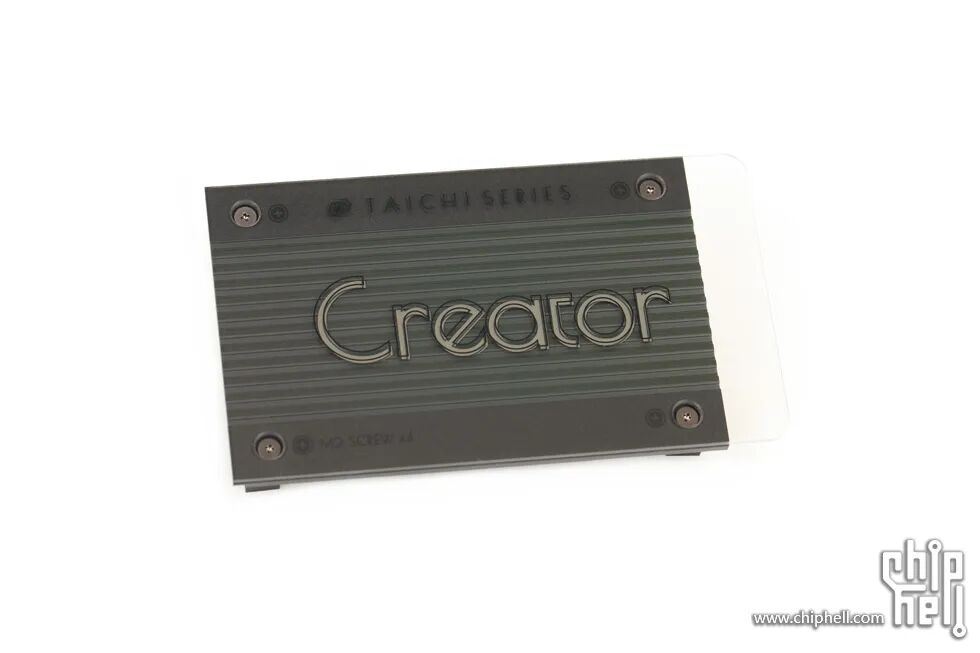

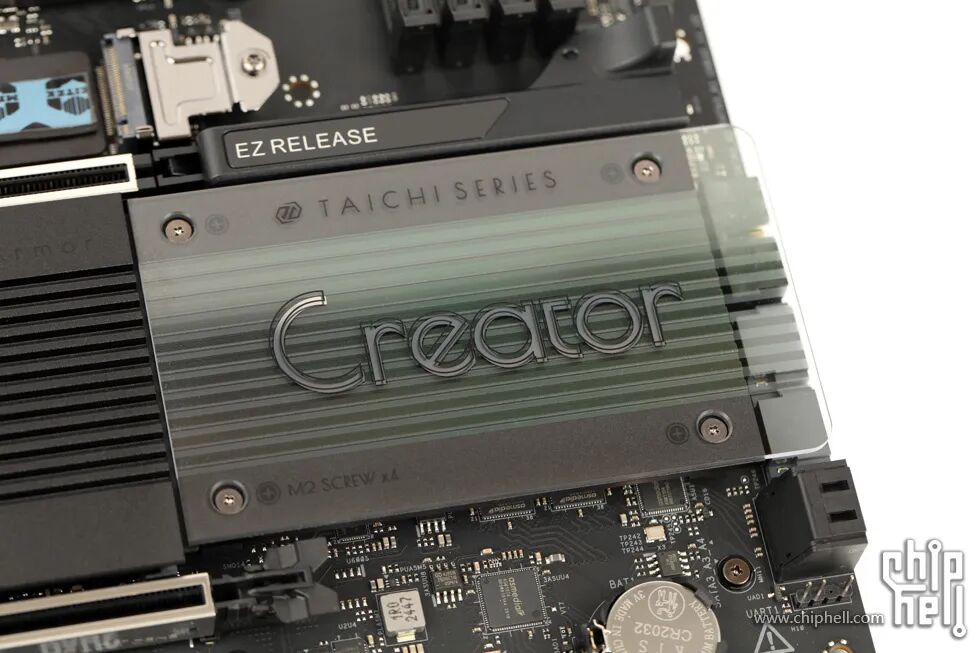

右侧的芯片组散热模块同样为全黑配色,表面覆盖有透明盖板以及装饰字体.

卸下的芯片组散热模块.

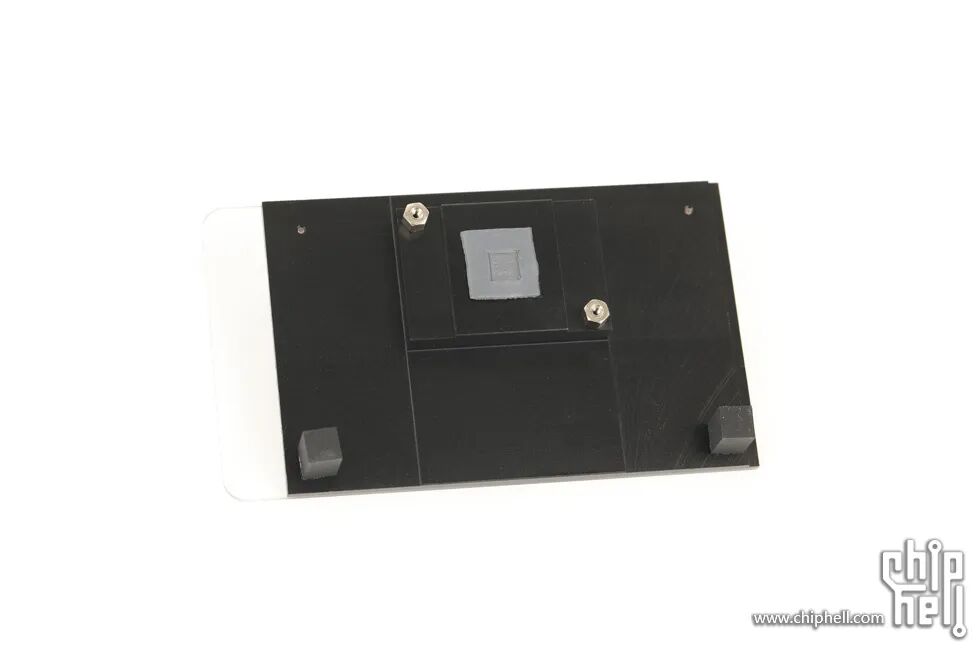

散热模块内侧,设有对应的导热垫.

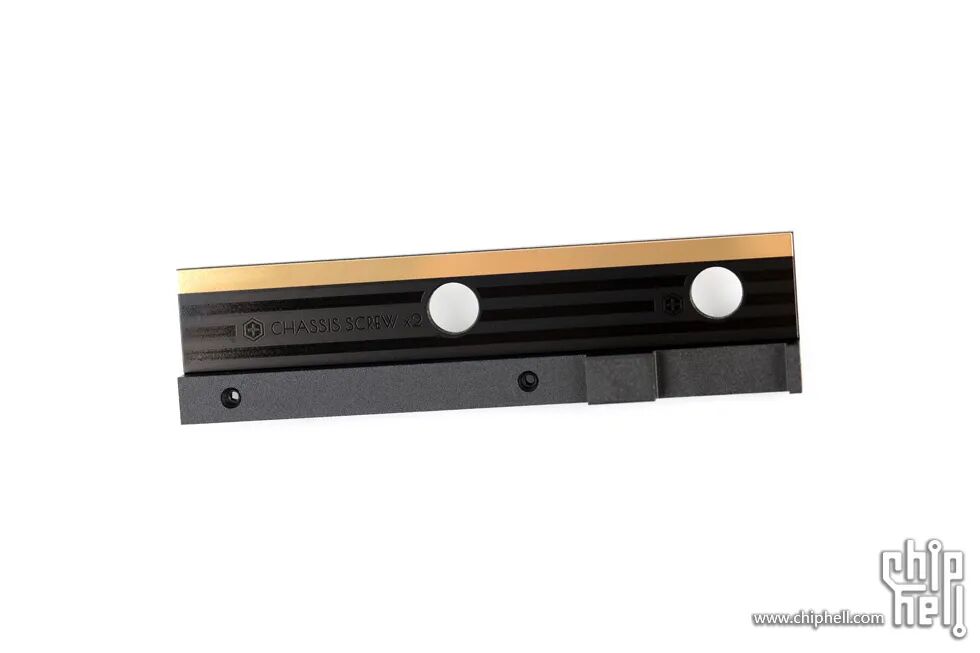

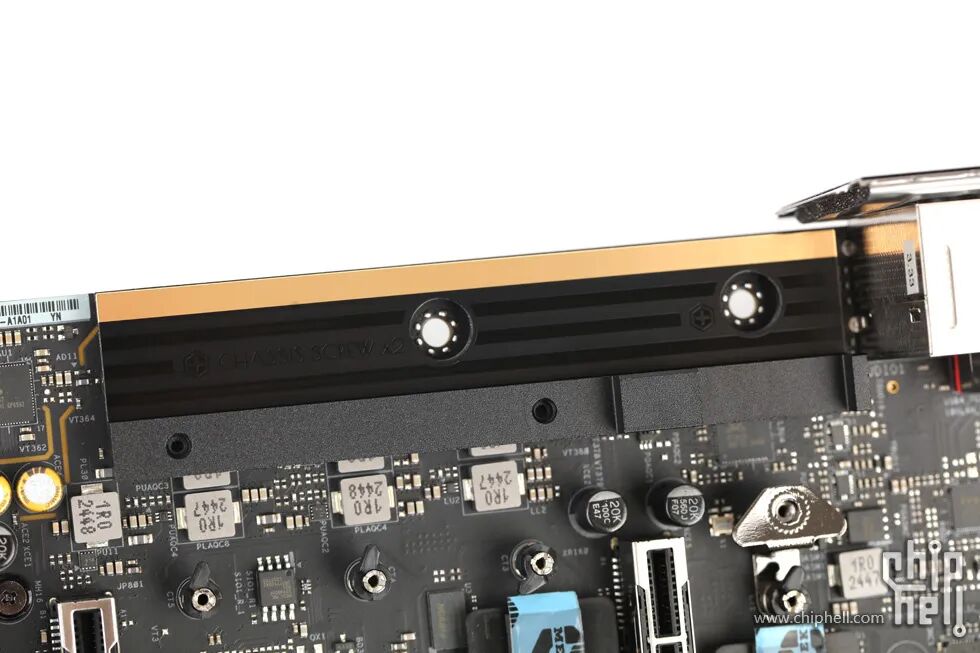

主板左下角处的散热装甲,同样在顶部设有金色条纹.

卸下的散热装甲.

内侧同样设有导热垫.

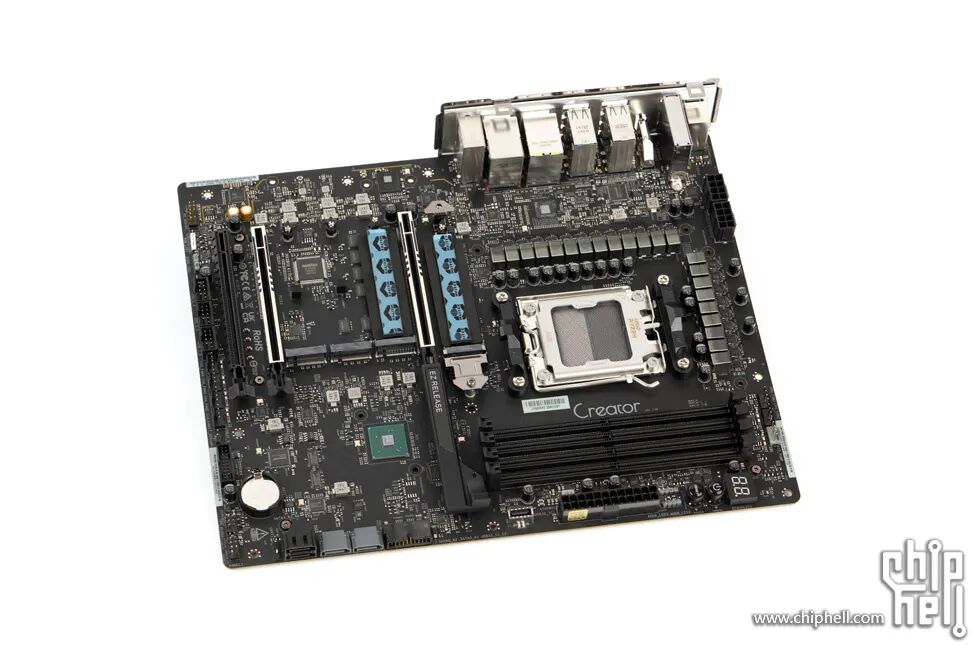

主板正面无遮挡.

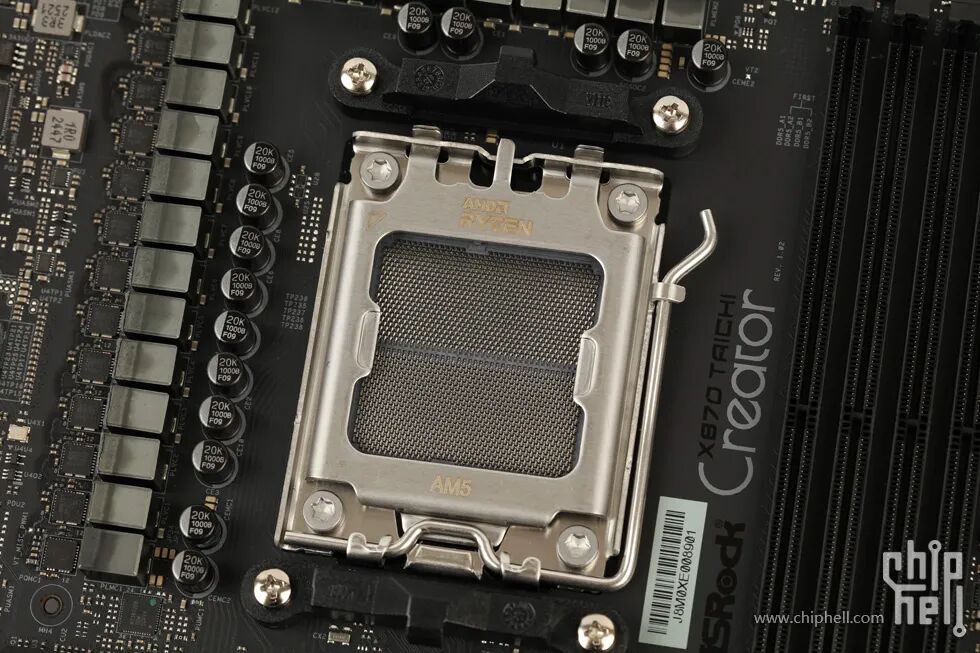

AMD AM5 LGA1718插座,支持Ryzen 7000/8000/9000系列CPU.

单8pin的CPU供电输入接口.

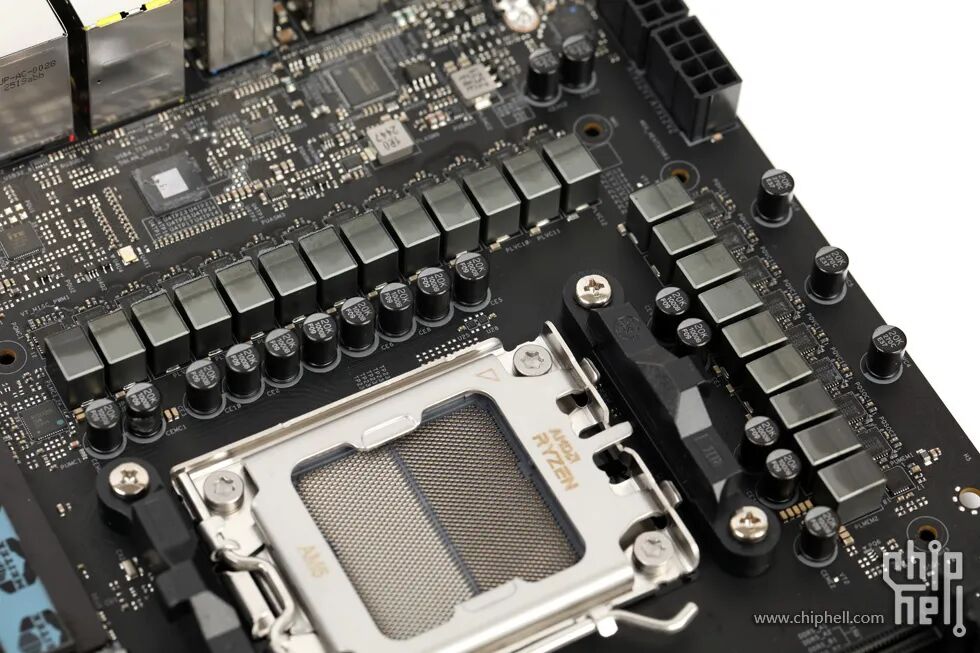

供电规模为18+2+1相.

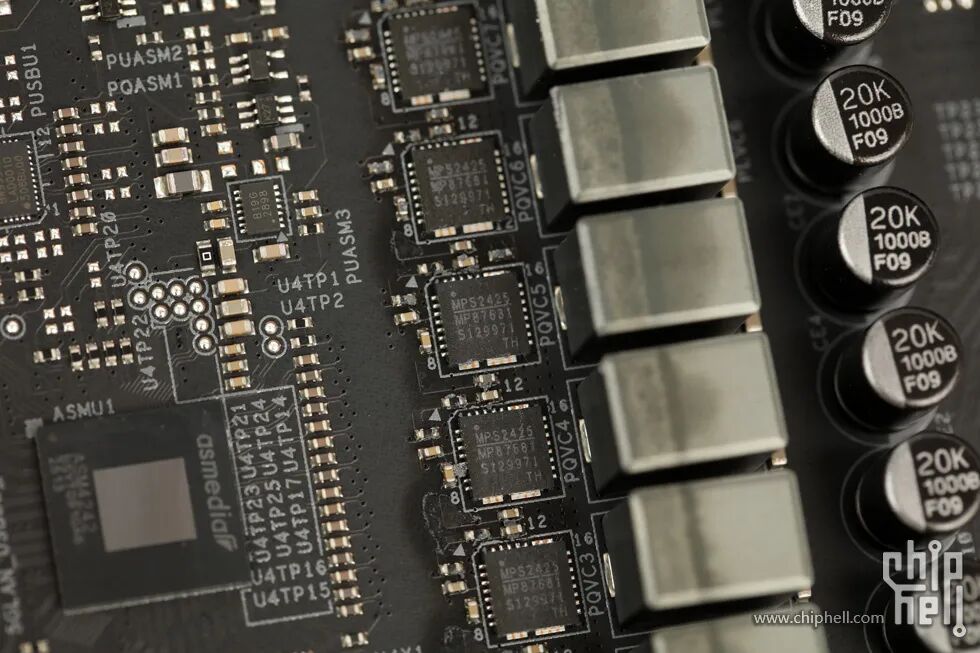

其中18+2相搭配MP87681 Dr.MOS (80A).

供电主控为MP2857,位于主板左上角.

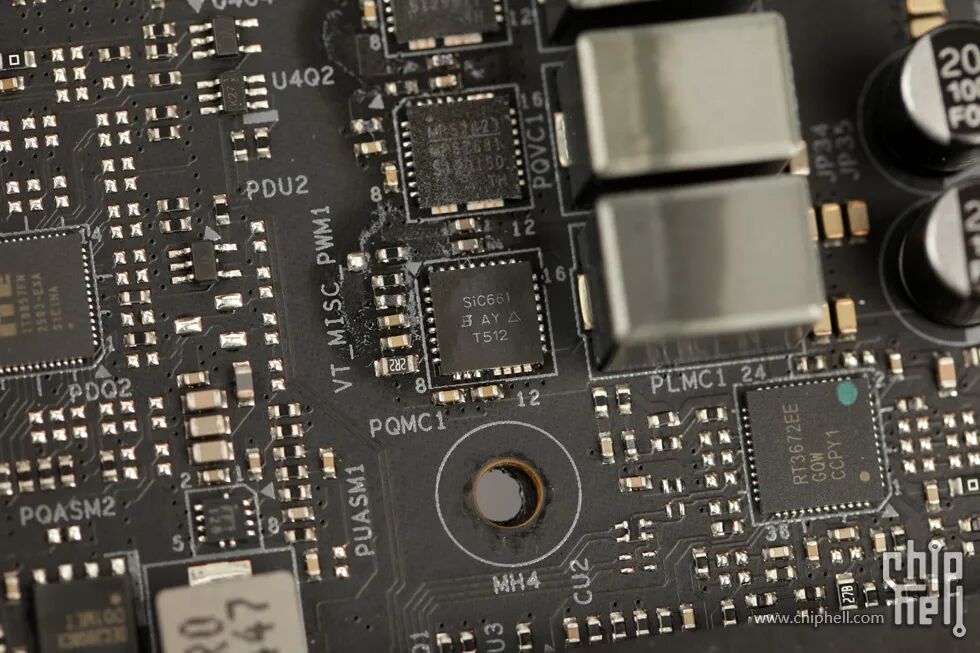

1相Misc供电,搭配1颗SiC661 MOSFET (60A).

Misc供电搭配立锜RT3672EE主控.

设有四条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8000+MHz,容量最大可安装256GB(4*64GB).支持EXPO/XMP一键超频.

3条PCIe扩展插槽.

上方为CPU提供的加固型PCIe 5.0 x16全长插槽.

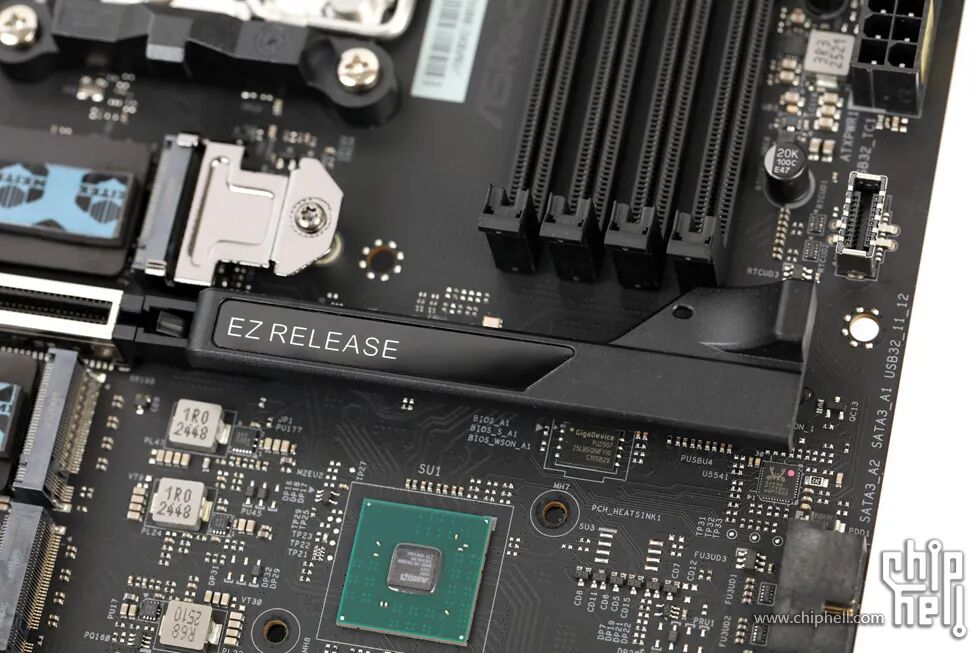

插槽尾销配备华擎的EZ Release显卡快拆机构.

下方的2条PCIe插槽,分别是CPU提供的加固型PCIe 5.0 x16全长插槽以及芯片组提供的底部PCIe 3.0 x16全长插槽(最高速率为PCIe 3.0 x4).

主板右下角,配有4个原生SATA3接口,1个前置USB 5Gbps接口以及1个前置USB 20Gbps Type-C接口.

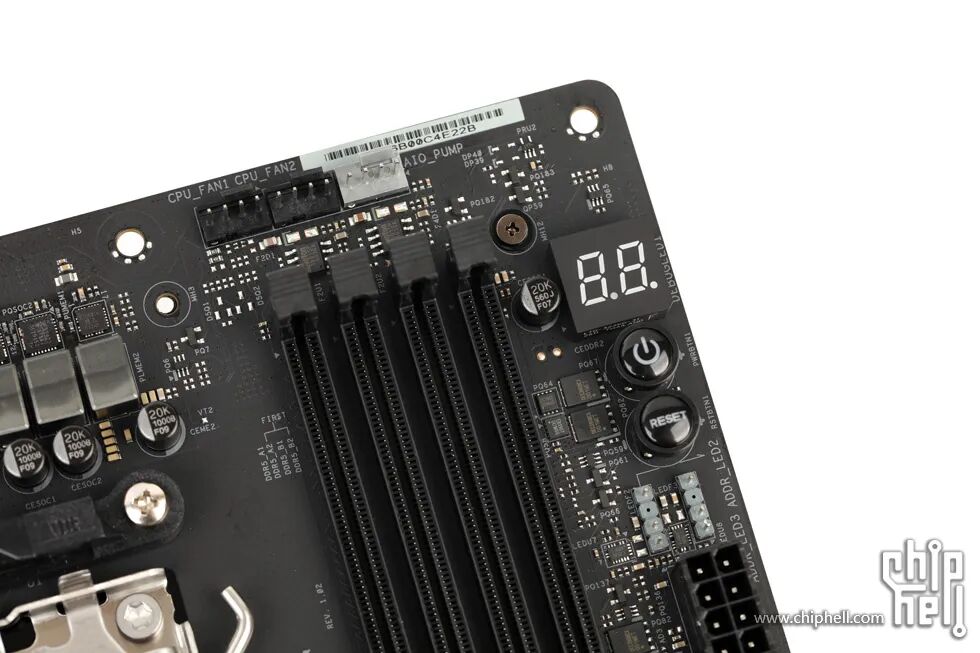

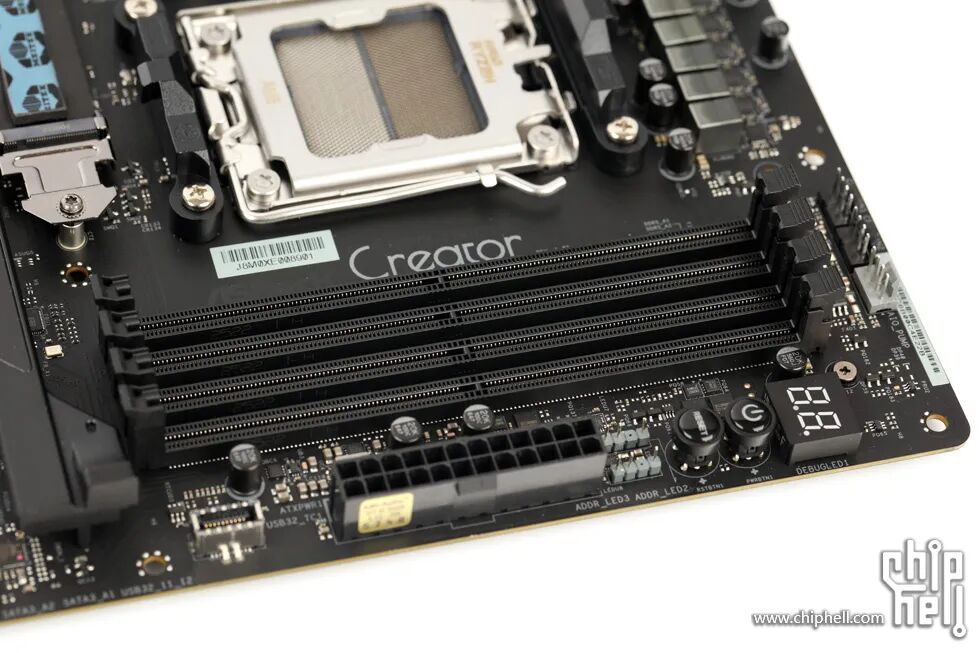

主板右上角,设有2个CPU风扇接口,1个AIO水泵接口,1个两位数字的Debug指示器,1组开机与复位按钮,以及2个ARGB接口.

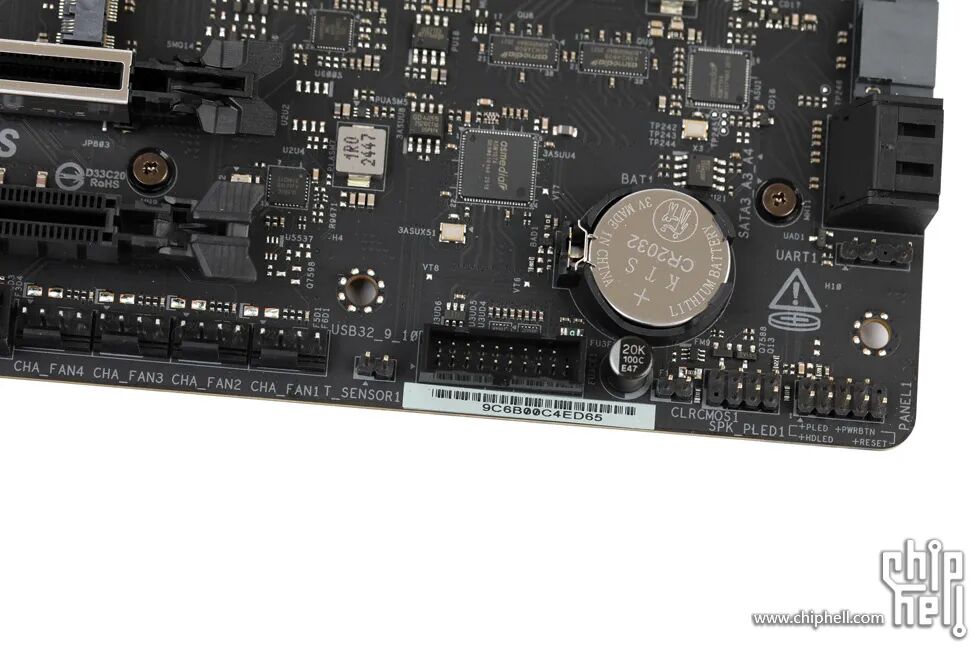

主板底部右侧,有4个机箱风扇接口,1个温度传感器接针,1个前置USB 5Gbps接口,1个清除CMOS接针,1个扬声器接口以及开机跳线.

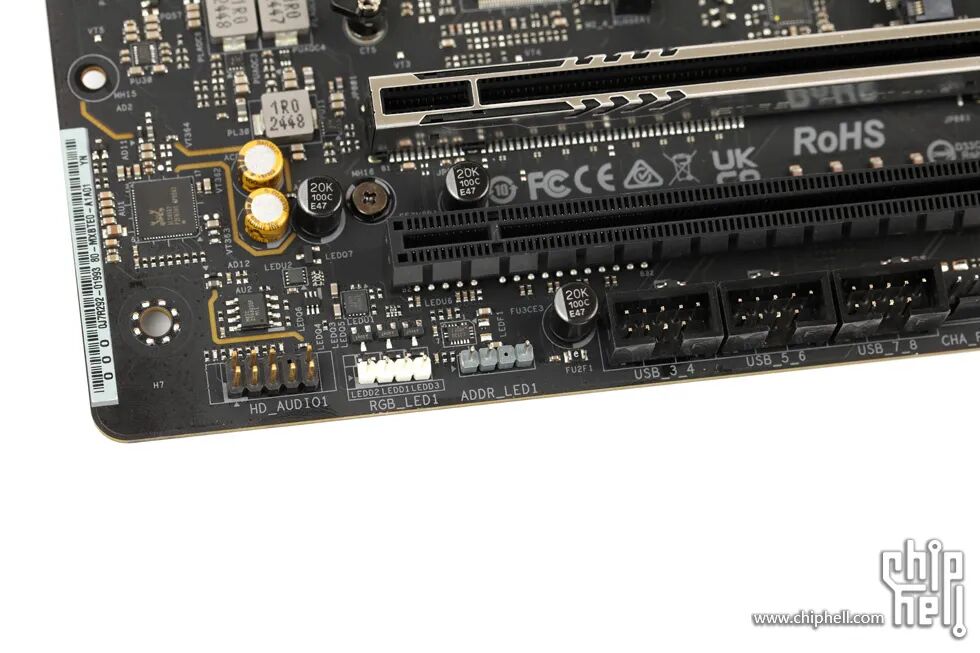

主板底部左侧,设有1个前置音频接口,2个ARGB接口以及3个前置USB 2.0接口.

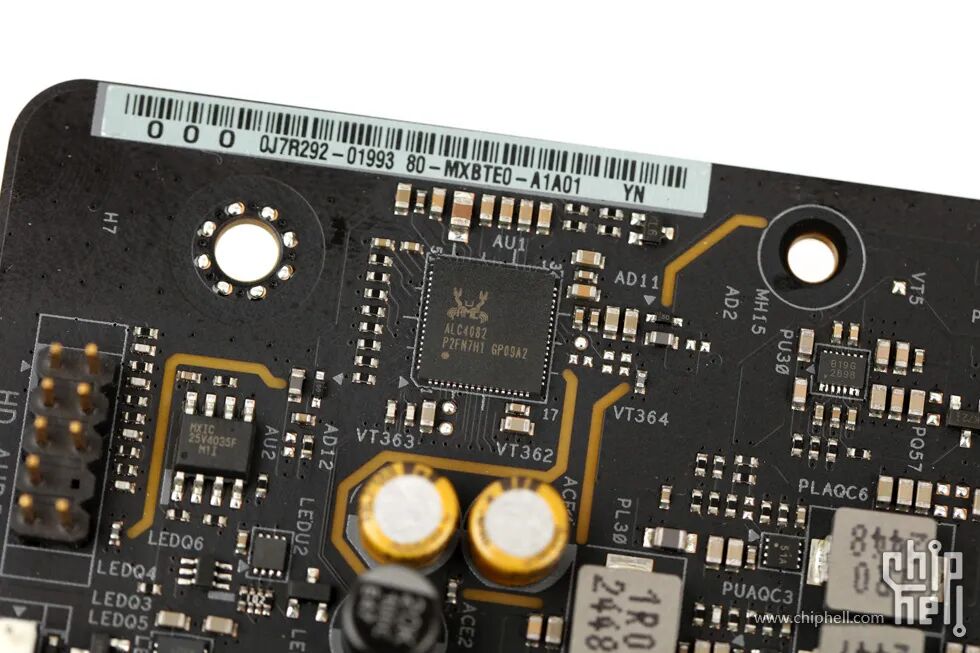

主板音频区域,基于Realtek ALC4082 Codec方案.

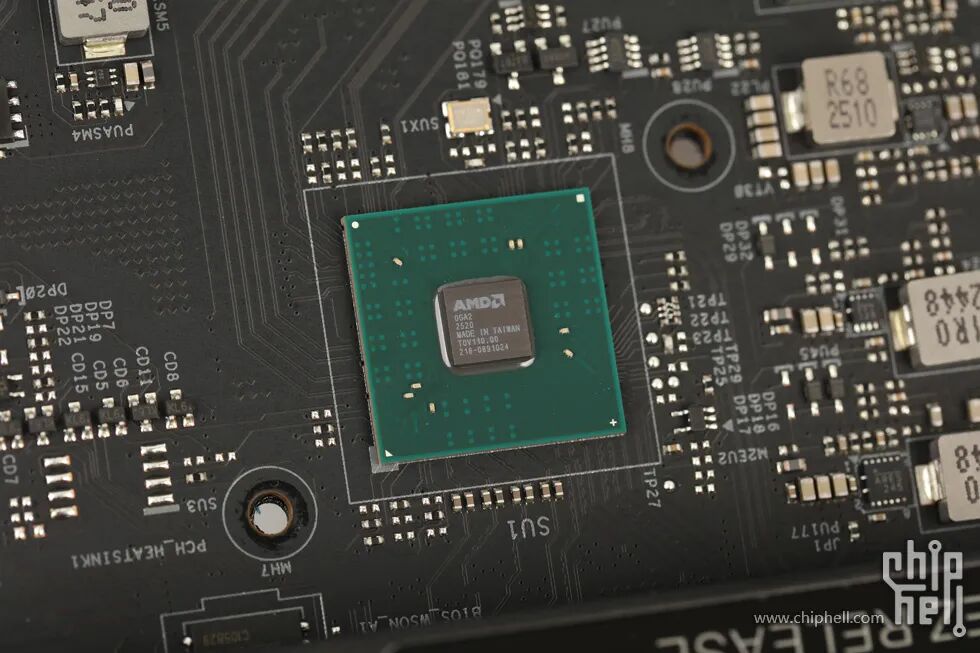

AMD X870芯片组.

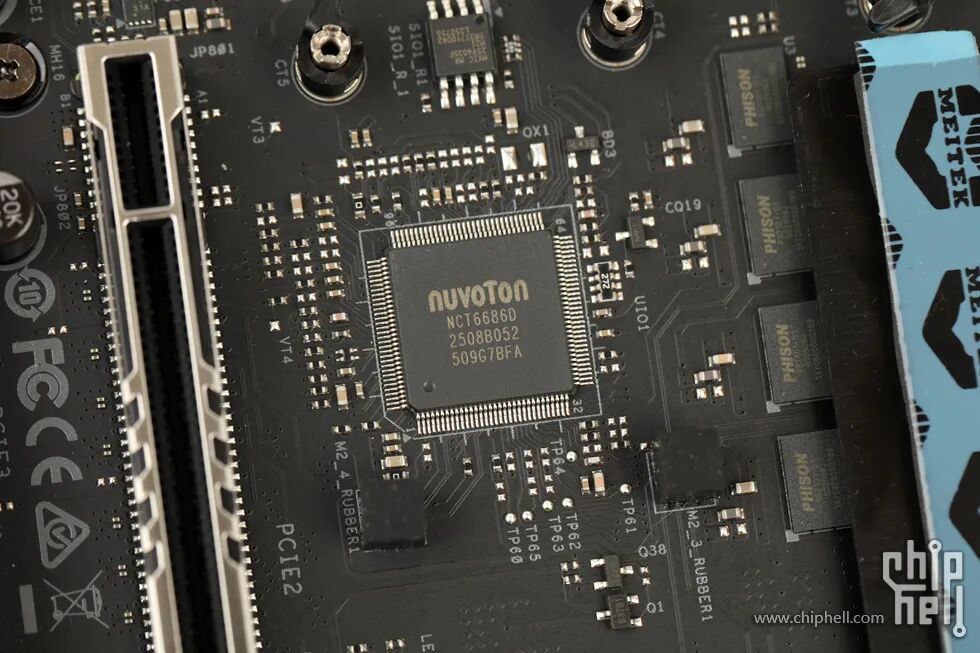

Nuvoton NCT6686D芯片,提供运行状态监控等.

ASM1074芯片,为前置USB 3.0接口提供支持.

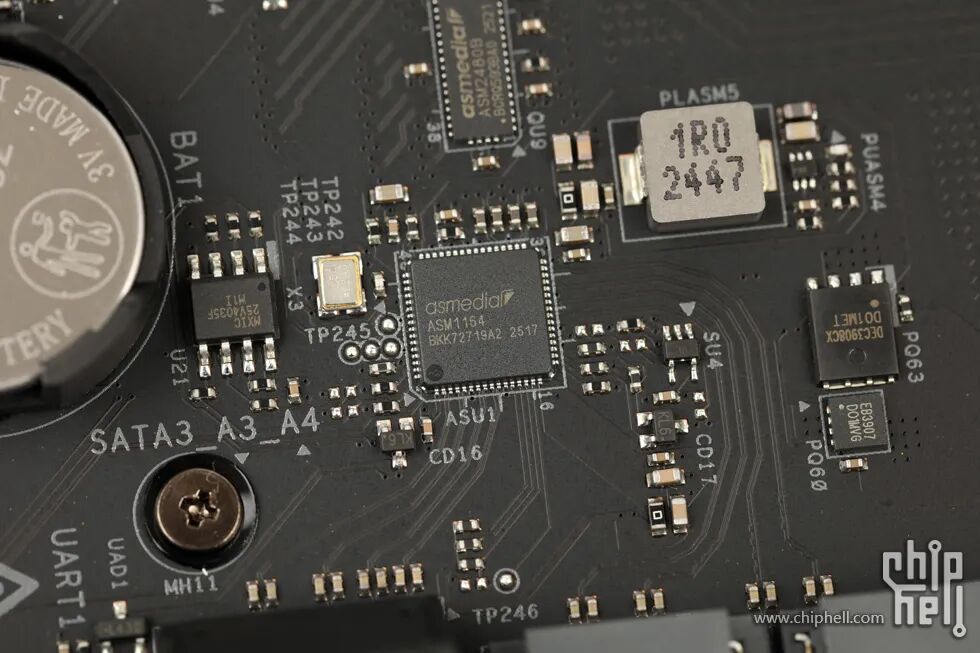

ASM1164芯片,为SATA接口提供支持.

用于RGB灯效控制的NUC121ZC2芯片.

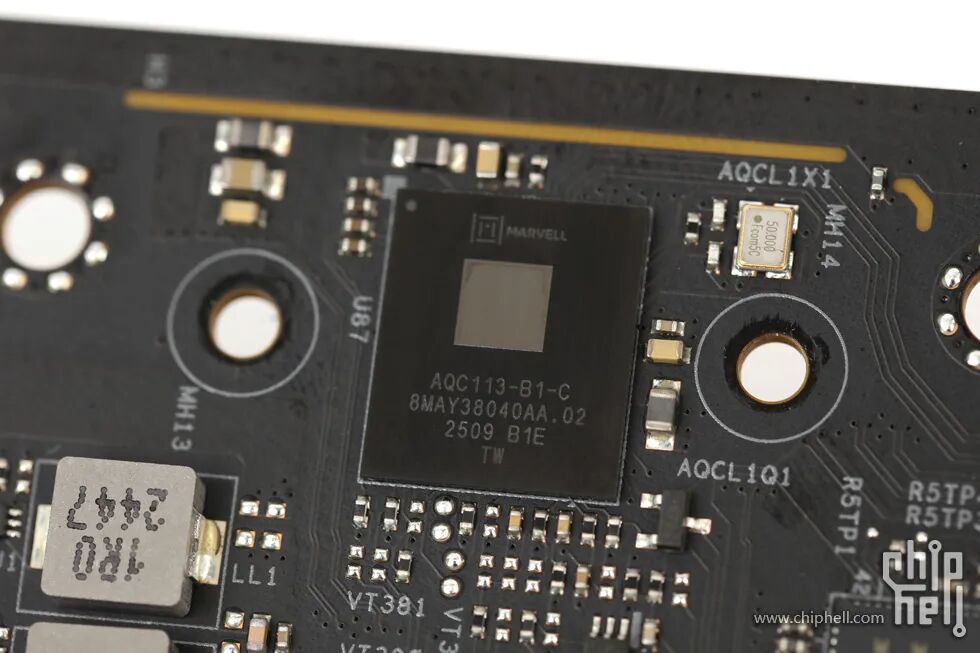

Marvell AQC113芯片,为10 Gbps有线网络提供支持.

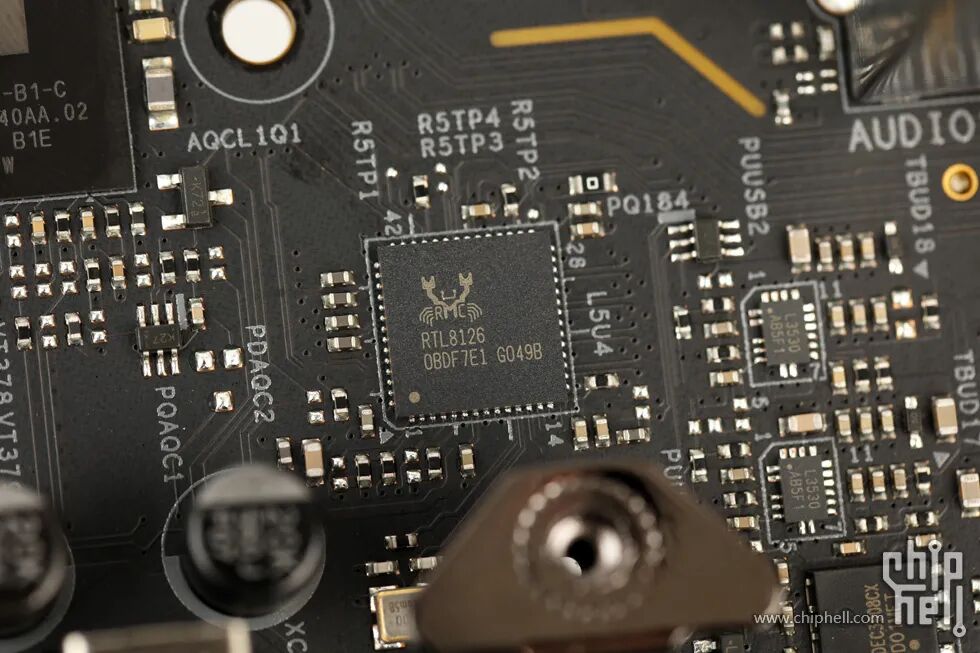

Realtek RTL8126芯片,为5Gbps有线网络提供支持.

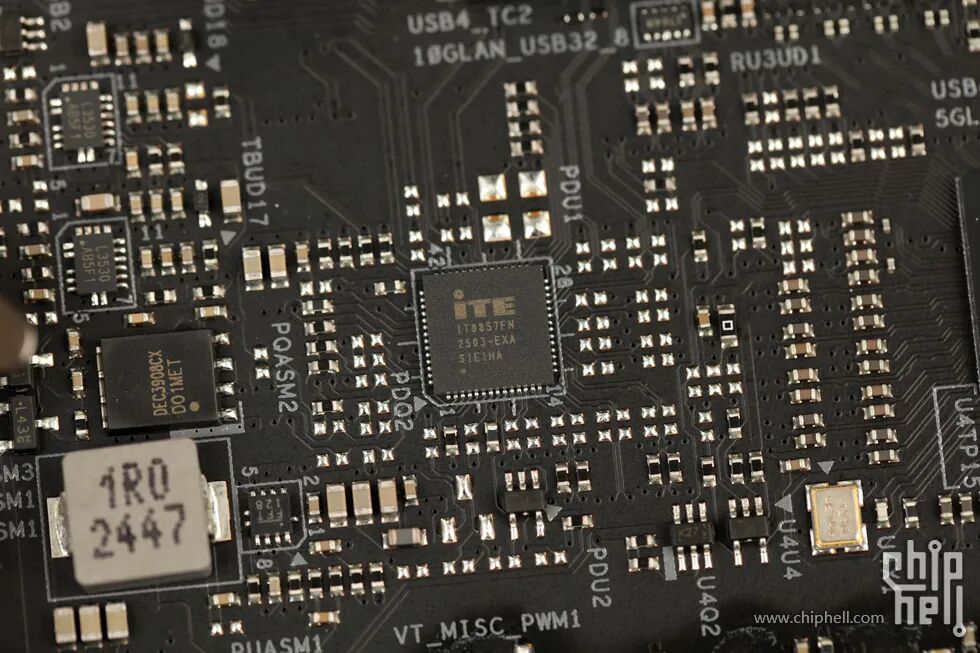

IT8857FN芯片,为USB 4接口提供PD充电支持.

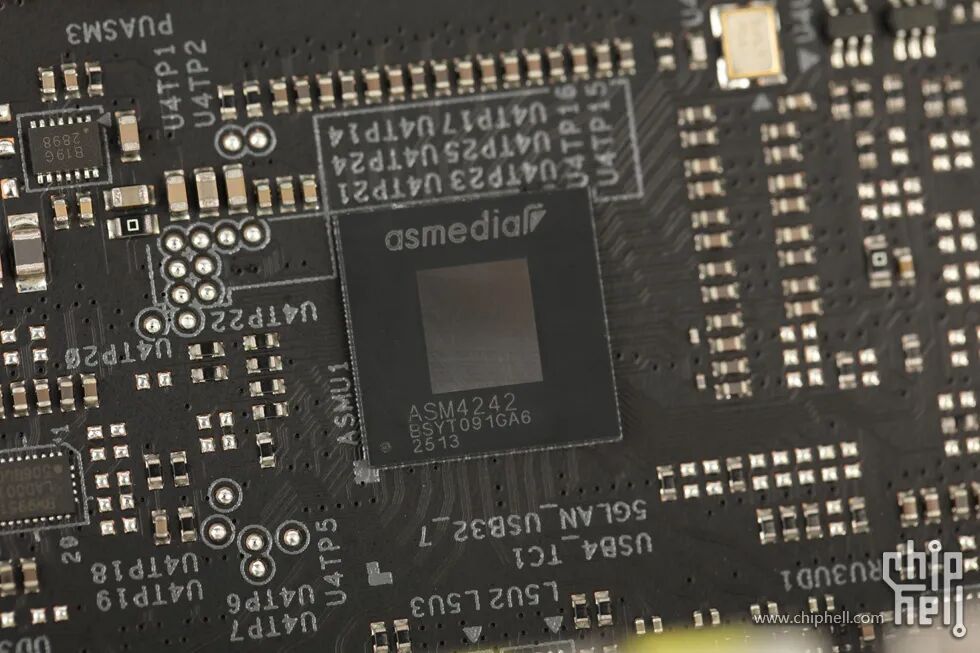

ASM4242控制器,为USB 4接口提供支持.

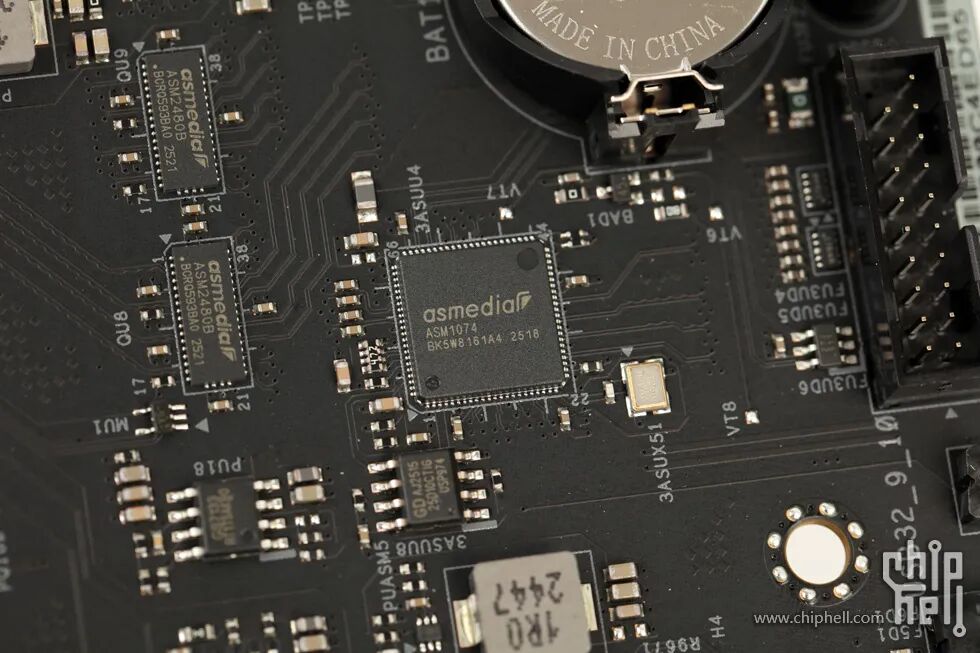

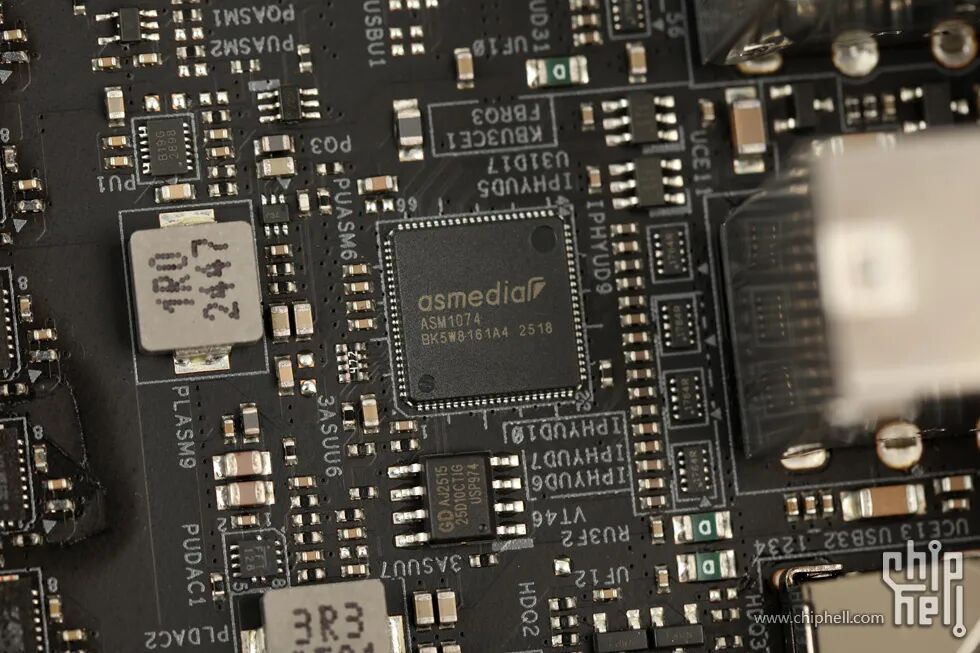

ASM1074芯片,为后置USB 3.0接口提供支持.

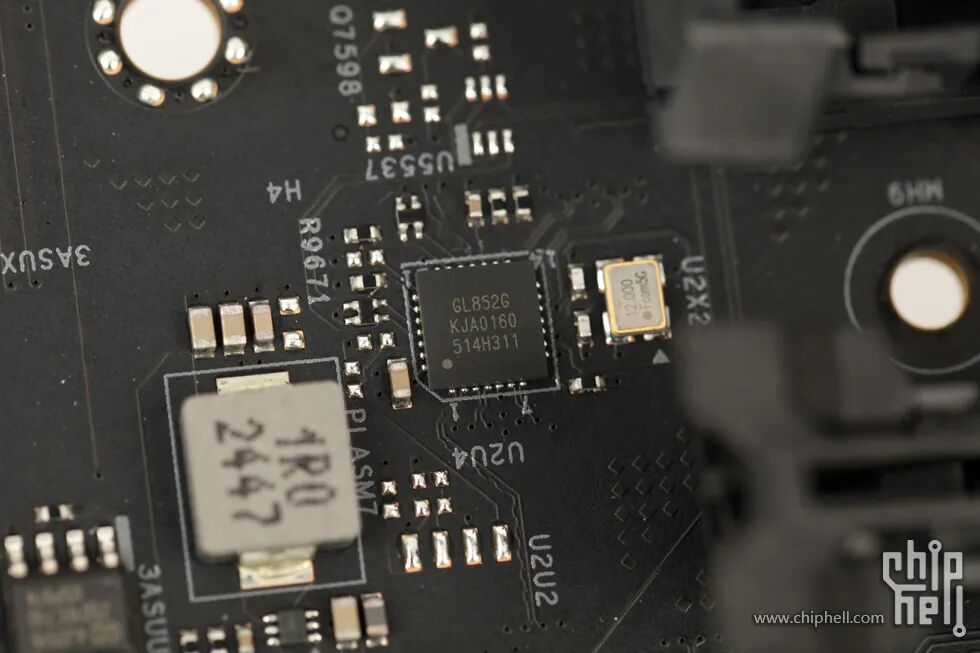

GL852G芯片,为主板后部的4个USB 2.0接口提供支持.

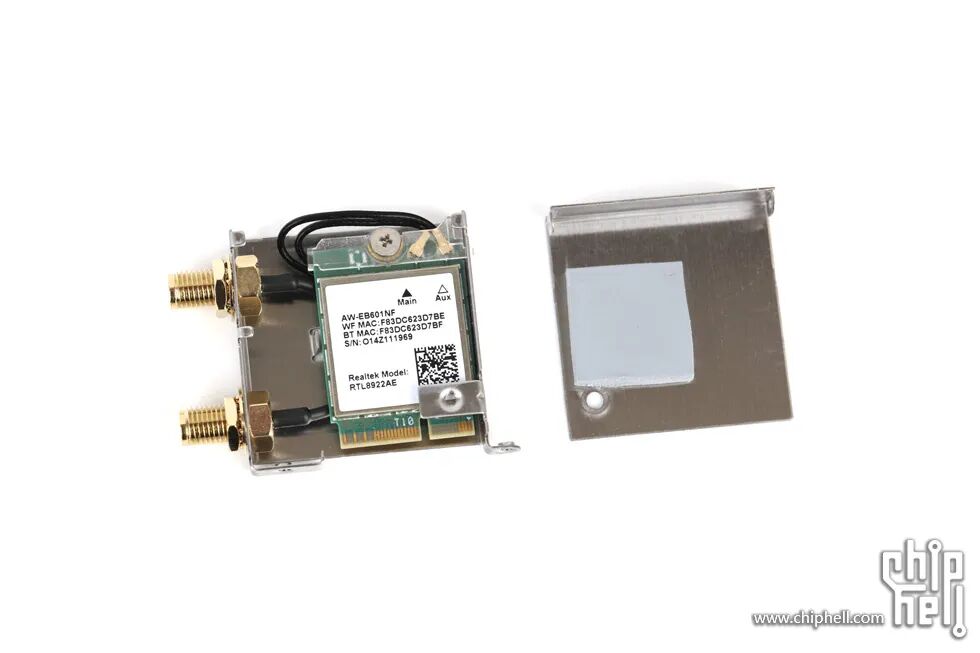

Wi-Fi网卡为RTL8922AE,支持Wi-Fi 7和蓝牙5.4规格.

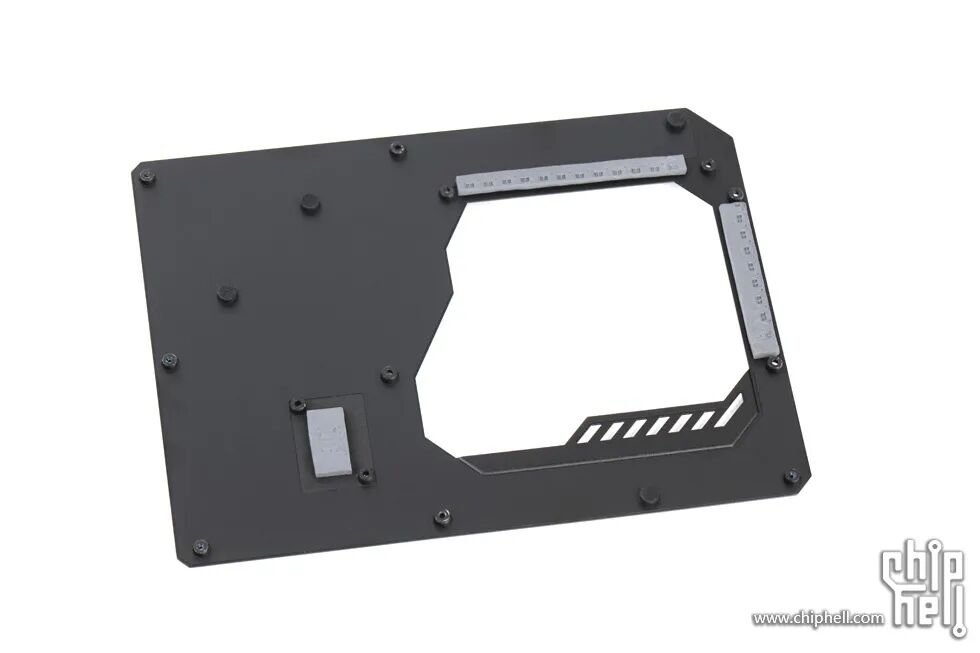

所有附件卸下后,最后将背板卸下,背板内侧在供电和芯片组处均设有导热垫.

BIOS选项简介

本代ASRock主板的UEFI BIOS设置界面并未做翻新.操作方式与设置项分类分类逻辑均和过往相似.

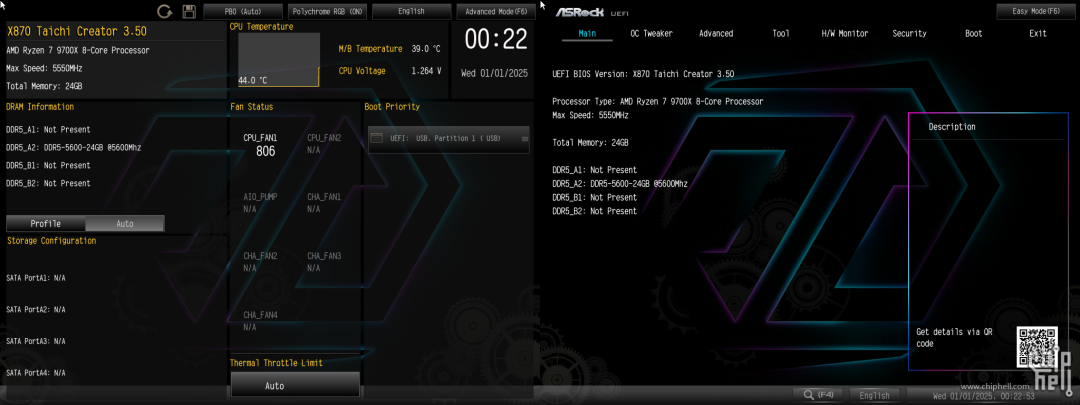

进入BIOS后默认为简易模式,可查看整机运行概览,并设有一些常用的选项进行一些快速调整,例如CPU目标温度限制,启动项调节,内存超频档选择等.按F6切换成进阶模式.

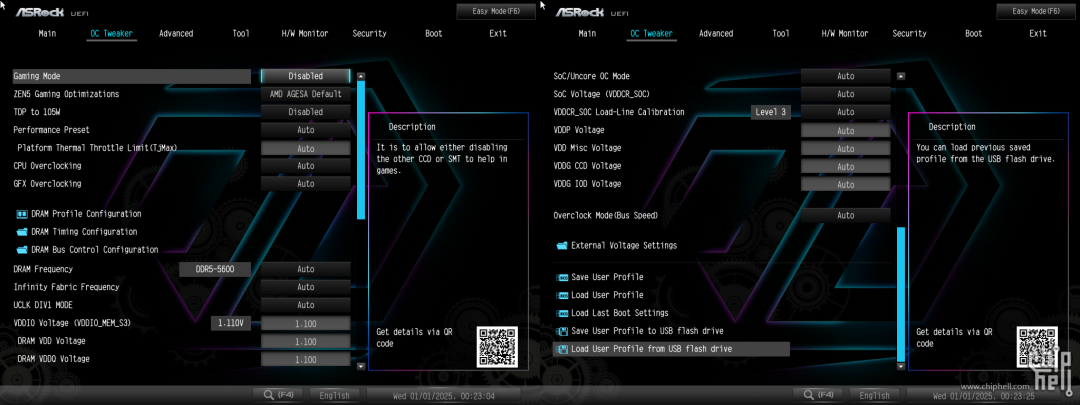

OC Tweaker界面,有关于超频例如频率电压等各类设定都被收录在该界面中,同时BIOS档案保存功能也放置在此页面,并支持从USB设备导入或导出.

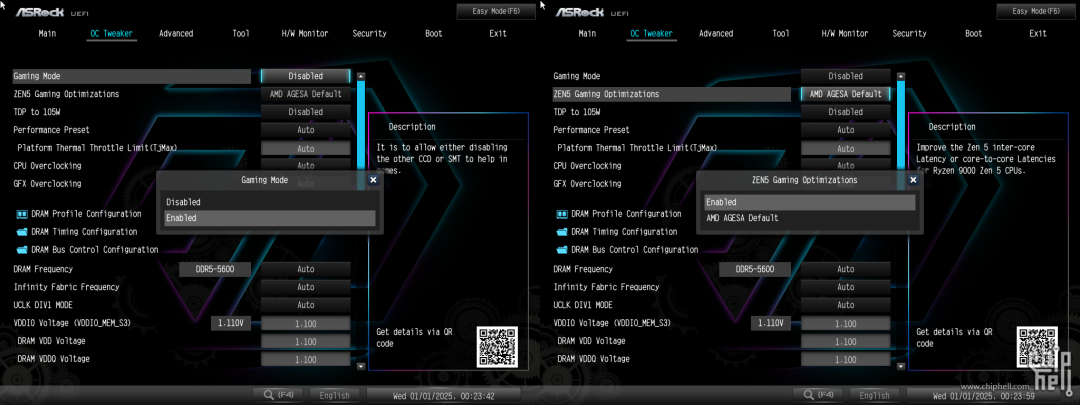

设有游戏模式以提升游戏性能;并针对Zen5处理器还有专门的延迟优化模式.

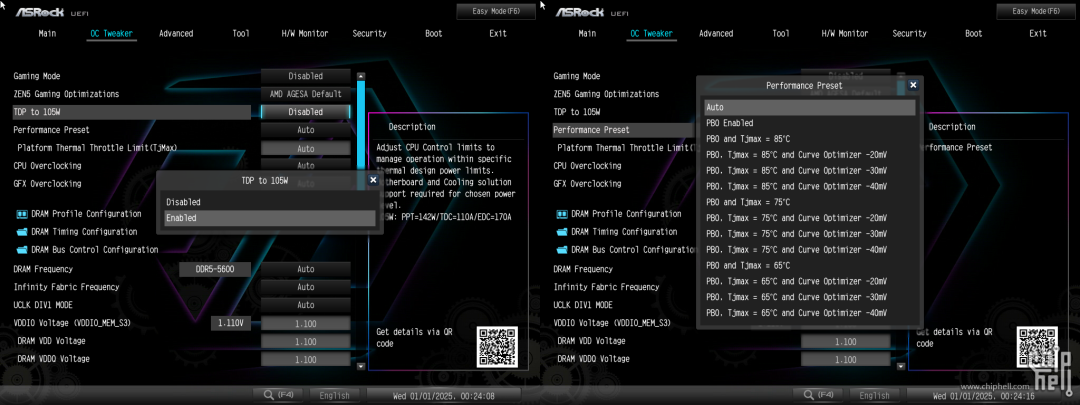

设有105W的快速TDP设定开关;以及针对Cinebench的性能Boost提升模式,以及预置多种的组合式PBO性能优化档案.

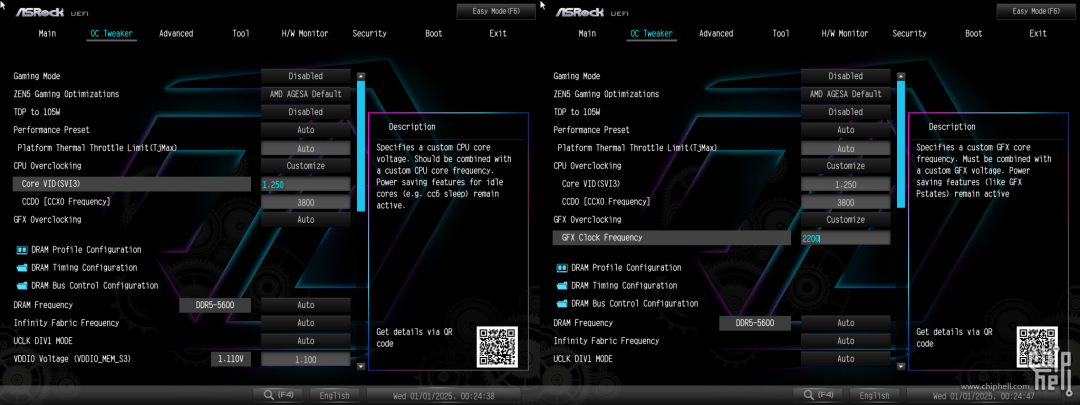

CPU的每个CCD核心以及集显的倍频可供自由调节,并且可覆写Core VID电压.

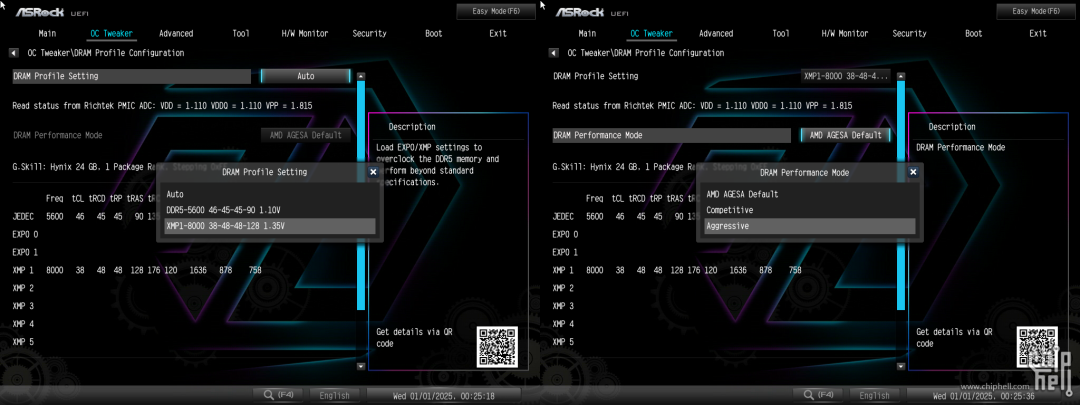

内存的规格显示和XMP/EXPO开关位于DRAM Profile Configuration子菜单内,并设有2个等级的内存性能提升模式可供选择.

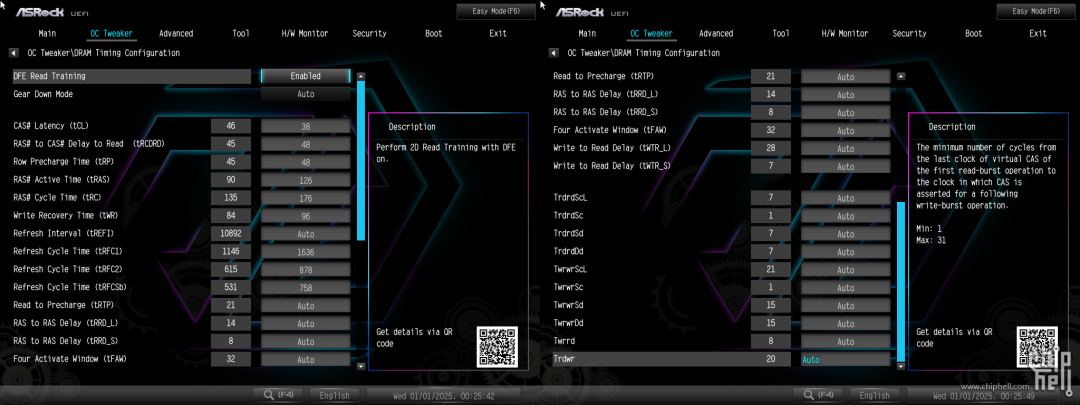

而详细的内存时序选项,则设置位于另一个DRAM Timing Configuration子菜单内.

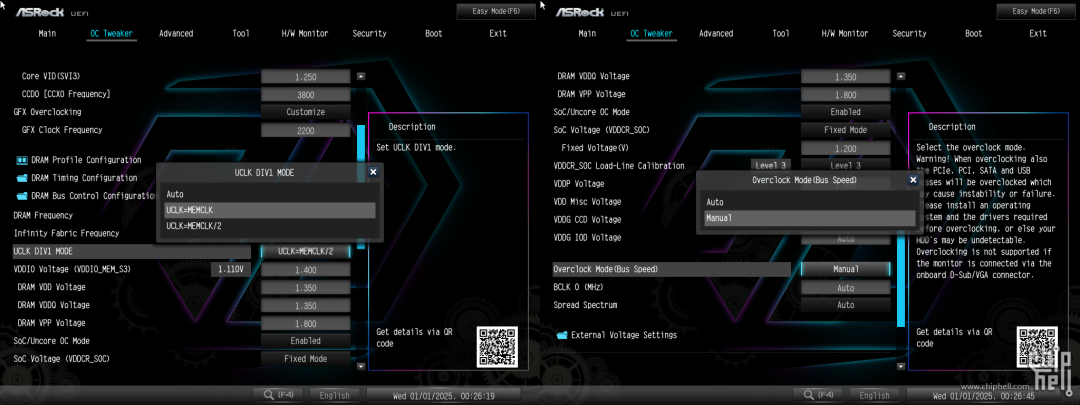

调节内存比率的UCLK DIV1调节选项则是被放在主页面中;而BCLK频率虽然联动PCIe但也提供了调节选项.

CPU/SOC的负载防掉压选项,以及一些其他额外电压调节,则被收录在额外电压子菜单中.

主板可提供的电压调节条目模式以及数值:

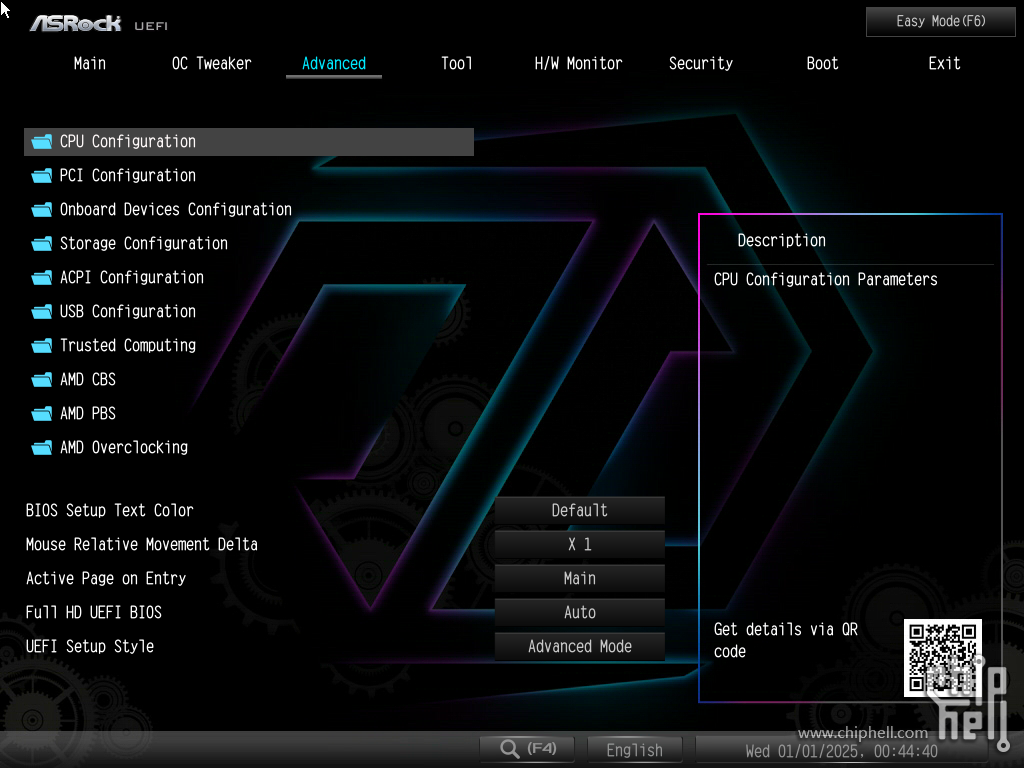

Advanced界面,可对CPU特性,存储设备,USB,板载设备,信任模块等进行设定.页面中还提供了AMD CBS,AMD PBS和AMD原厂超频选项菜单等杂项.

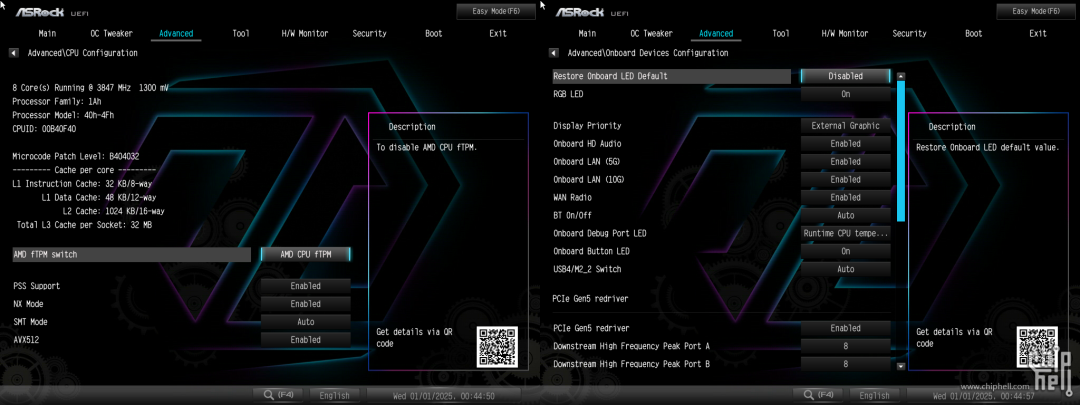

CPU特性子菜单,可调节一些CPU特性的功能开闭;板载设备子菜单,可选择开闭RGB,集成声卡,网卡,蓝牙等设备,并可指定首选显示输出设备.

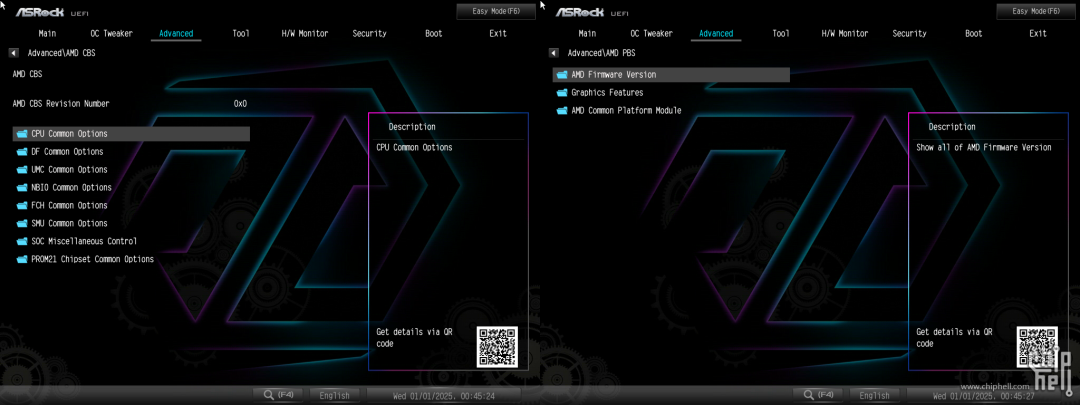

提供了AMD CBS和AMD PBS选项菜单.

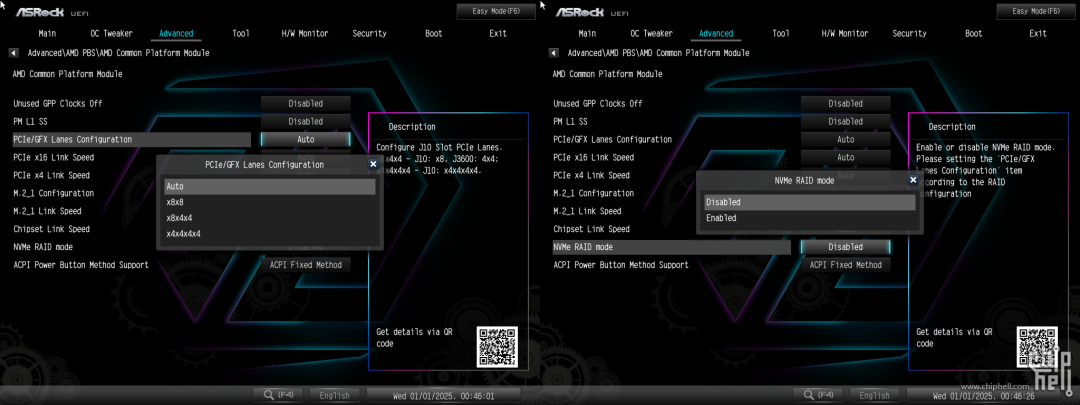

各个通道Gen模式的指定也被放置在该PBS菜单中,并支持通道拆分.

提供AMD原厂超频选项菜单,例如经典PBO菜单,除了自动和开闭以外,还开放高阶的手动调教模式,以及Curve优化修正.

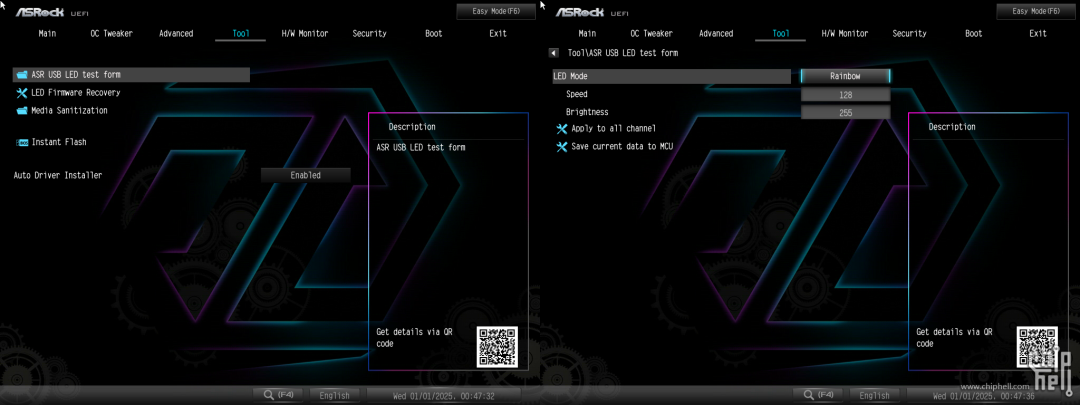

Tool界面,提供板载RGB灯控调节和重置,以及BIOS刷新工具,SSD安全擦除功能等.

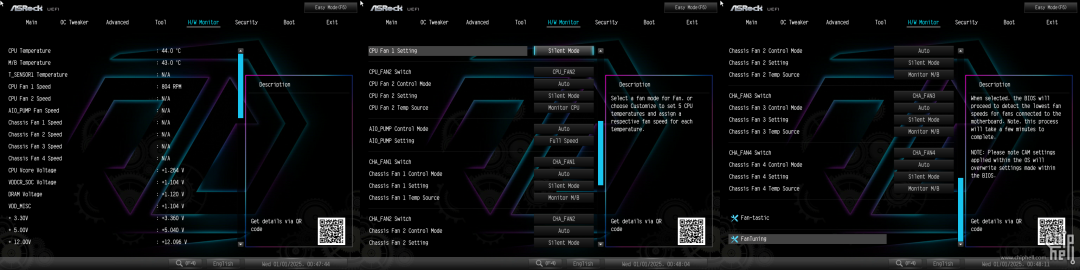

H/W Monitor界面,提供温度/电压/风扇转速的监控,以及各个风扇接口的调节.

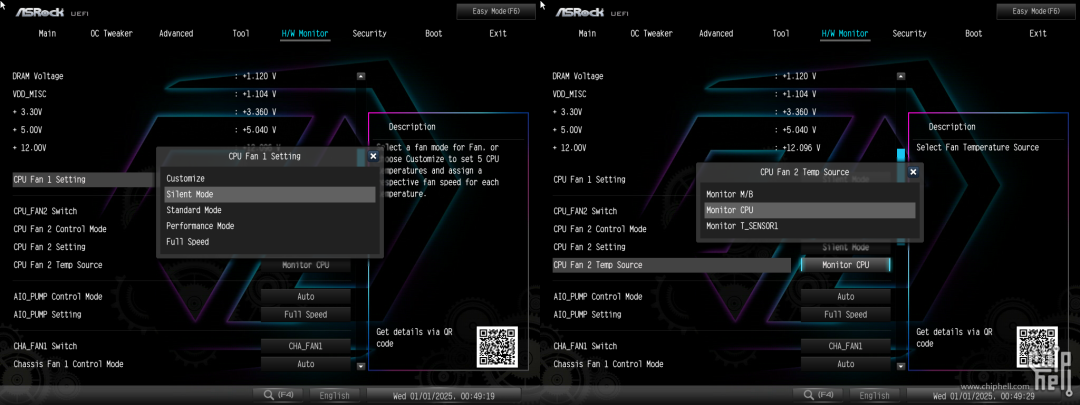

每个接口都预设自定义/安静/标准/性能/全速,共五个风扇模式,除CPU Fan接口固定温度来源以外,其余接口均可自定义温度来源,并都支持风扇停转技术.手动模式下提供4点曲线调节,且机箱风扇可以切换成连接水泵用途.

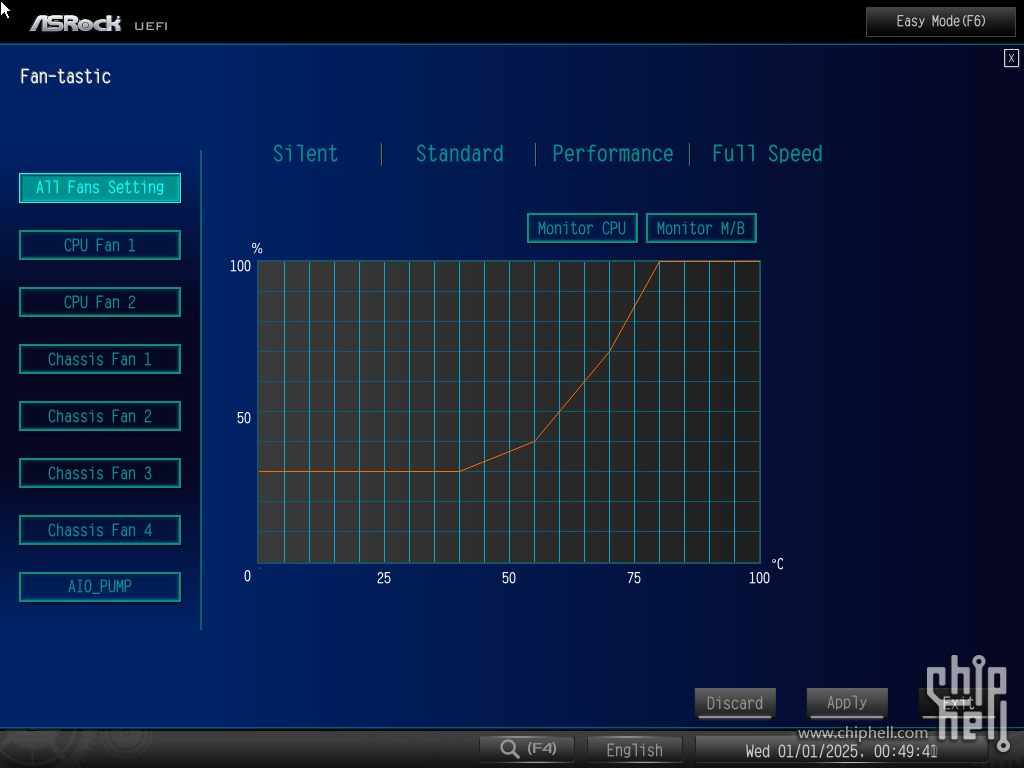

还提供图形化风扇曲线调节以简化操作.

Boot界面,可对启动引导项,以及一些开机启动设定进行修改.

总结

作为面向个人创作者以及工作站等专业用户的主板,这块ASRock X870 Taichi Creator提供3条PCIe插槽和4条M.2 SSD插槽,提供了极其强大的扩展性,但受限于X870芯片组的通道数量较少,所以部分接口会出现共享带宽的情况.PCIe提供了3条全长插槽,前2条由CPU提供的插槽分别最高支持PCIe 5.0 x16,两条同时使用时最高均支持PCIe 5.0 x8速率.第3条由芯片组提供的PCIe 3.0 x16插槽,最高支持PCIe 3.0 x4模式,当第4个M.2 SSD插槽被使用时,该PCIe插槽与M.2 SSD插槽同时最高支持PCIe 3.0 x2速率.其他配置方面,搭载4条最高支持256G的内存插槽,以及5Gbps+10Gbps的双有线网卡, 除此之外低调内敛的外观设计以及豪华的18+2+1相供电硬件都使得主板在高端市场有着一定的竞争力.
