[评测] ASRock X870E Taichi OCF 评测

序言

随着华擎将主打极致超频的OCF型号也纳入到旗舰Taichi系列中,而本次来到工作室的就是华擎最新的AMD平台超频主板,ASRock X870E Taichi OCF.它采用了10层PCB,22+2+1相供电以及多达6个M.2 SSD插槽,可以说用料十足,下面来看看它的表现如何.

产品规格

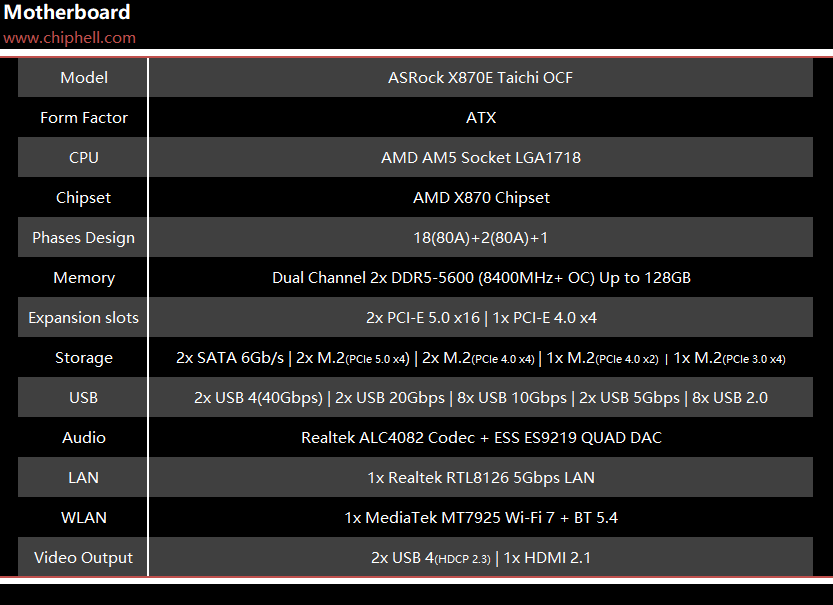

本次的ASRock X870E Taichi OCF为ATX规格主板,配备两条DDR5内存插槽,最大容量为128GB,最高频率可OC至8400MHz+.PCIe拓展性上配备两条PCIe 5.0 x16和一条PCIe 4.0 x4插槽.存储方面板载了6个M.2 SSD插槽,其中两个支持PCIe 5.0 x4规格,以及搭配2个SATA接口.其他外围设备方面,音频方案为Realtek ALC4082 + ESS ES9219 QUAD DAC的组合,网络方面为有线5Gbps和Wi-Fi 7的无线网络解决方案.整体规格属于旗舰板中的主流水平.

产品解析

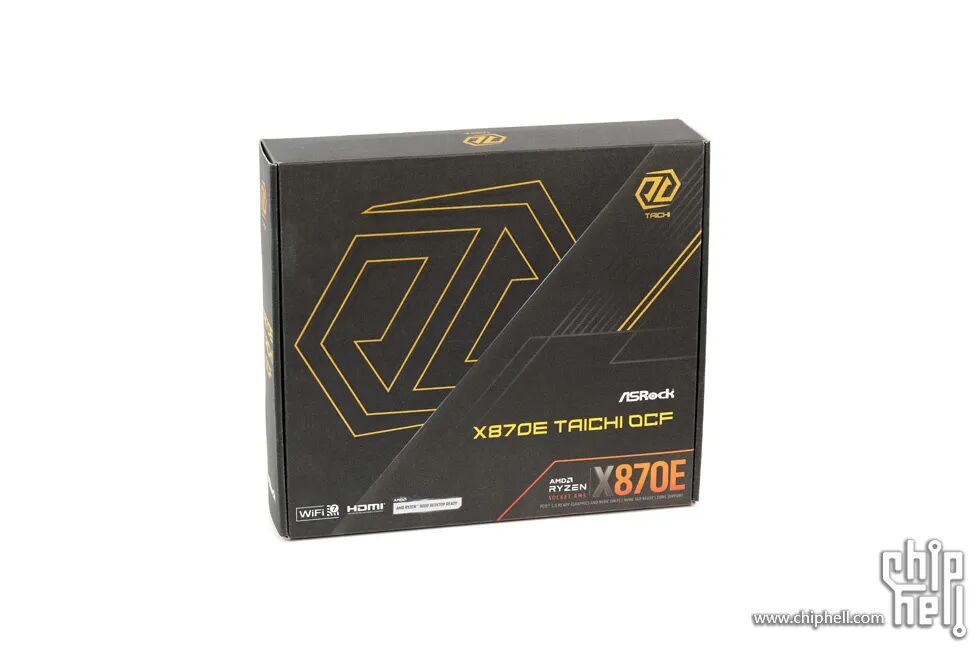

包装盒以黑黄双色搭配为主,左侧为Taichi系列的LOGO,右侧为主板型号.

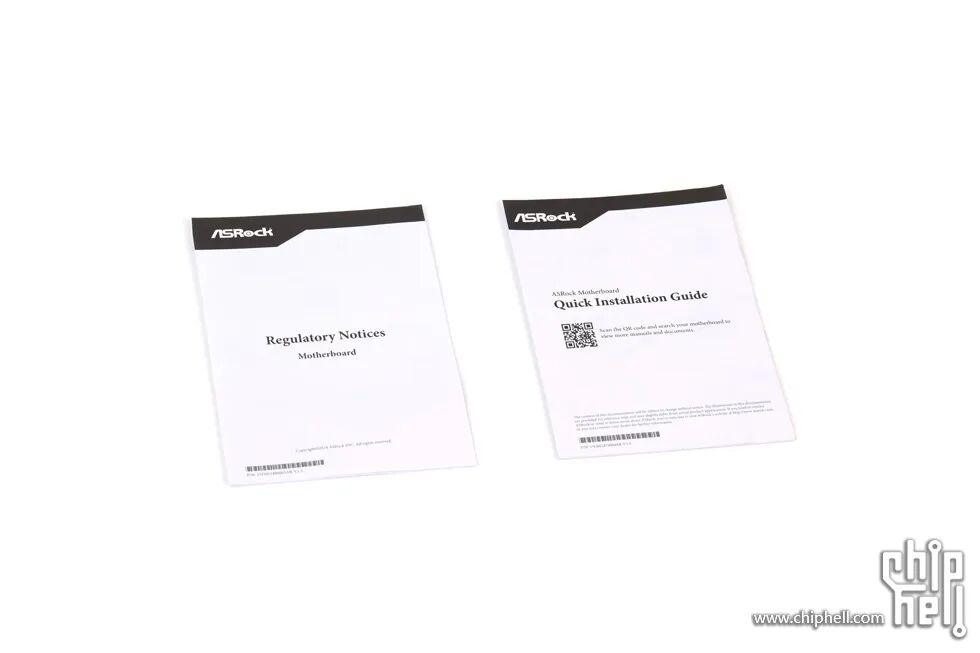

附件包括监管信息手册以及快速安装指南.完整说明书需扫码二维码查看.

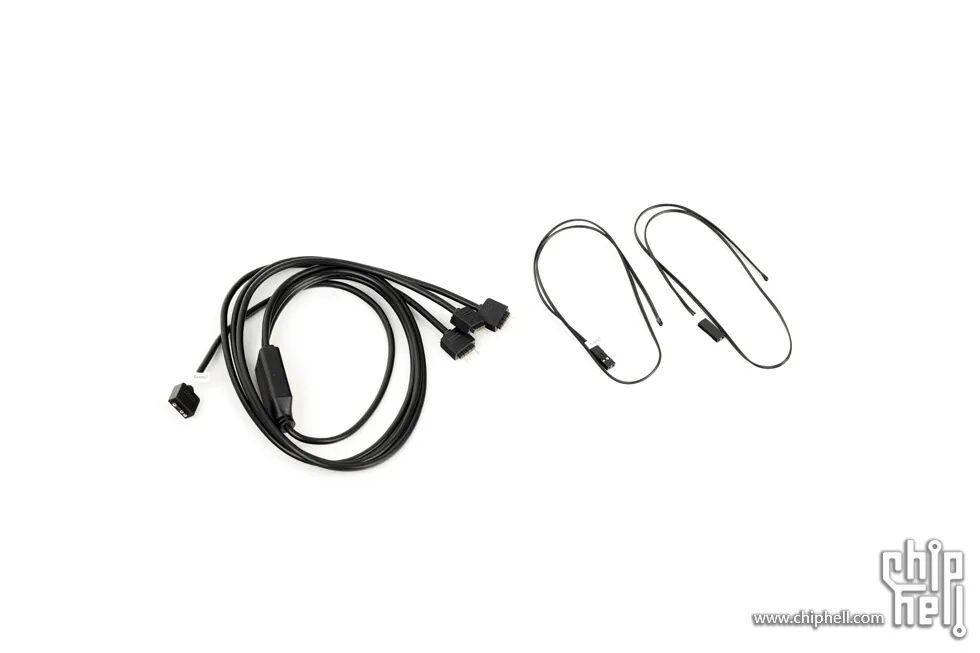

1条一转三的ARGB转接线以及2条测温线.

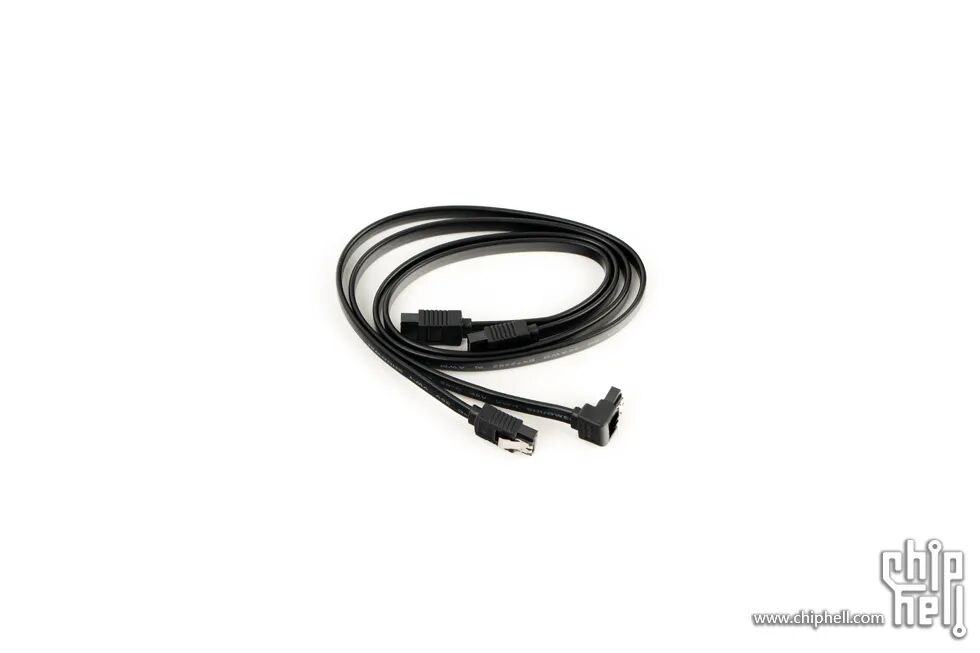

2条SATA线.

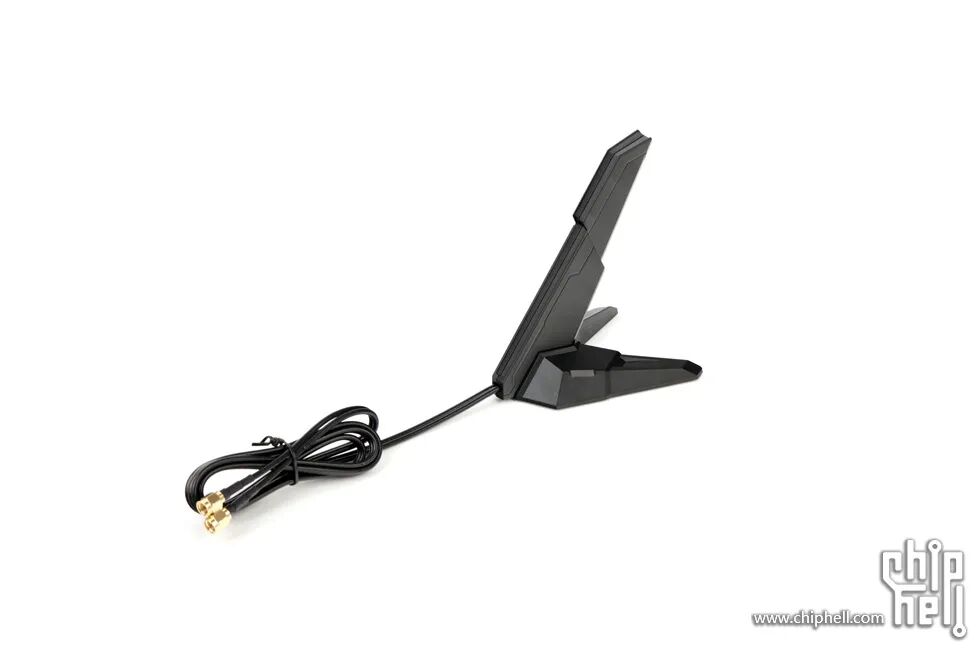

1套ASRock经典造型的无线网卡天线.

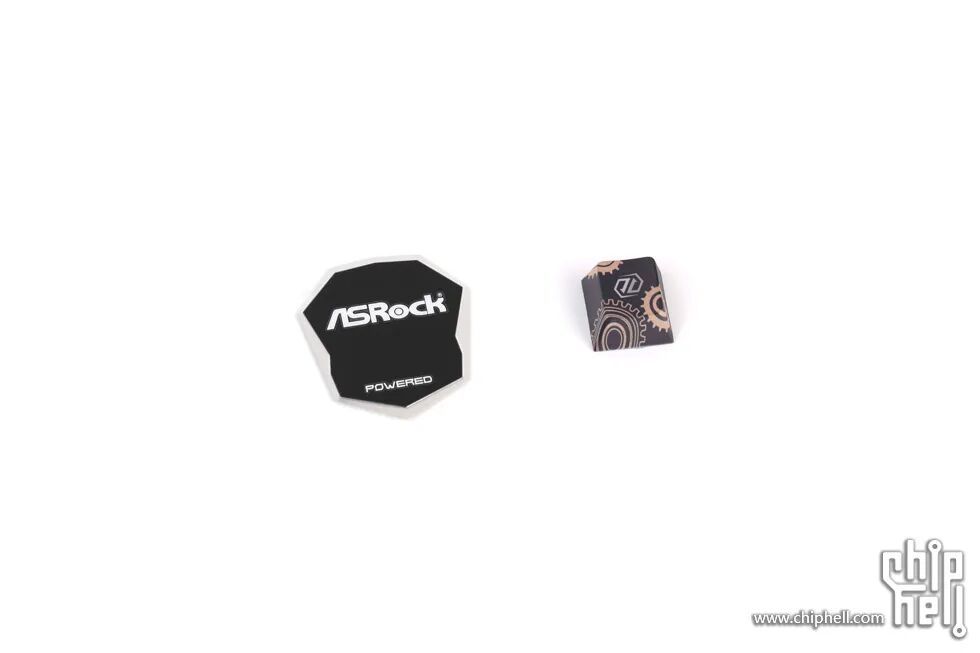

1个ASRock装饰铭牌以及1个Taichi系列定制键帽.

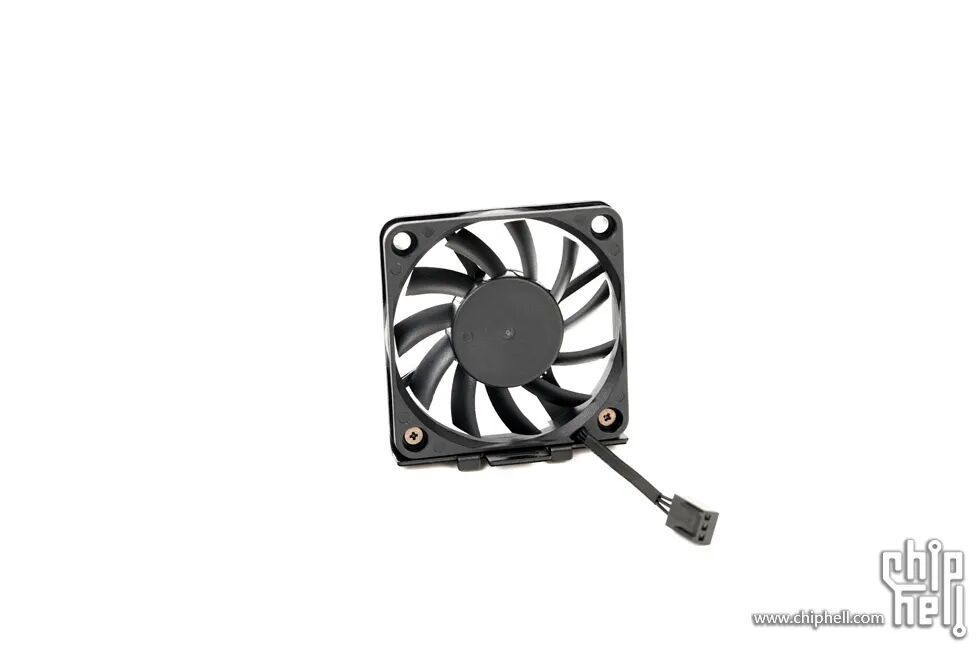

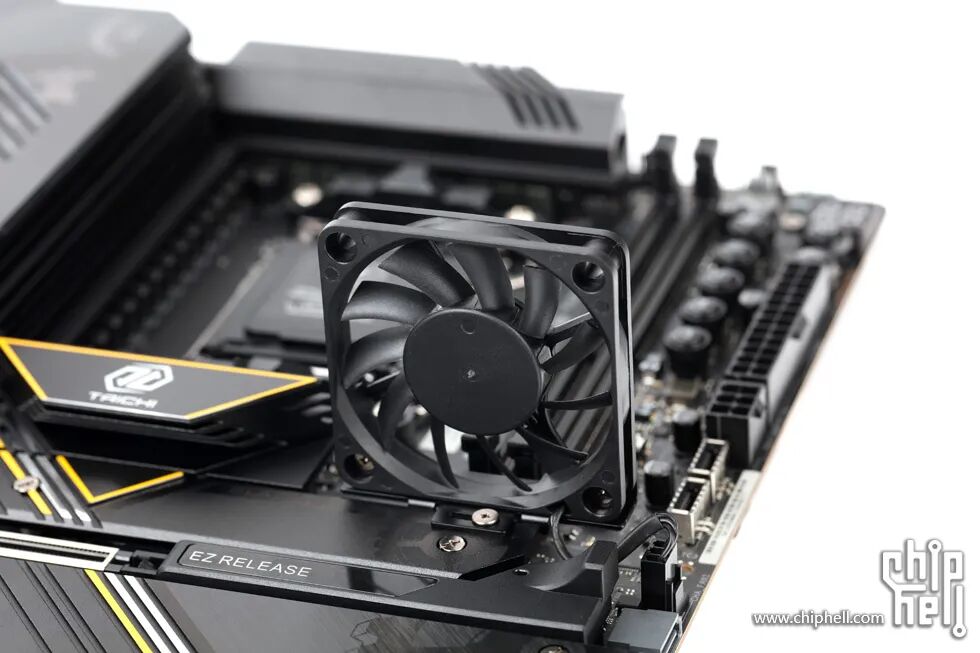

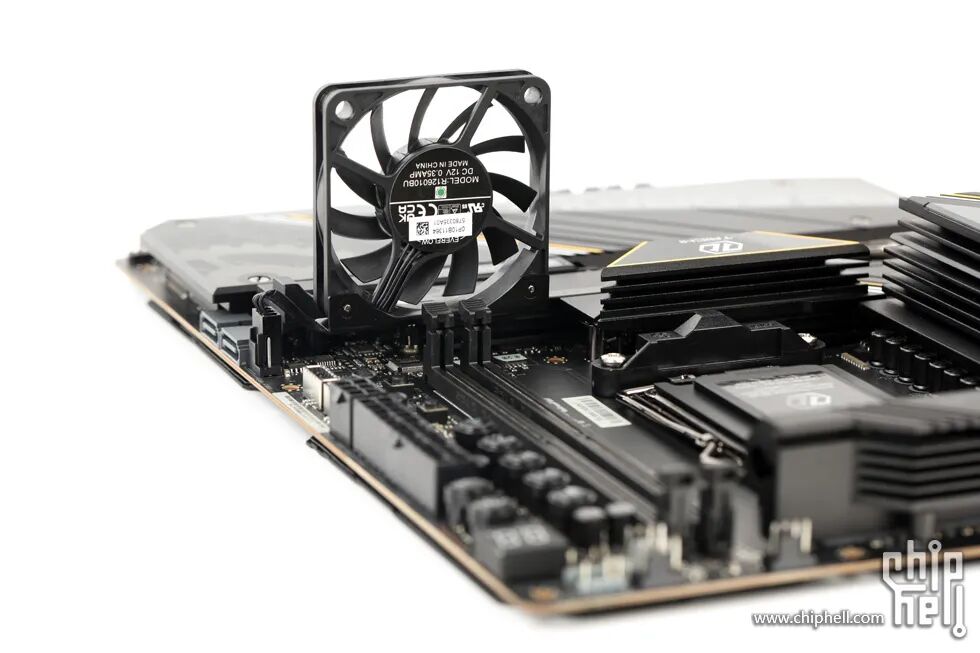

同时还提供了1个内存散热风扇.

安装后的效果.

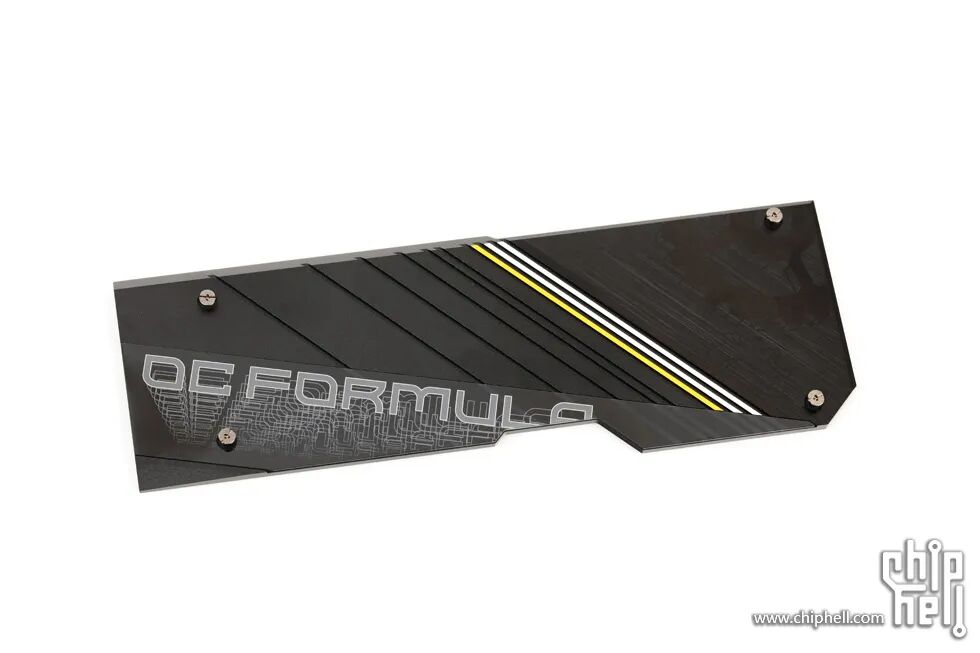

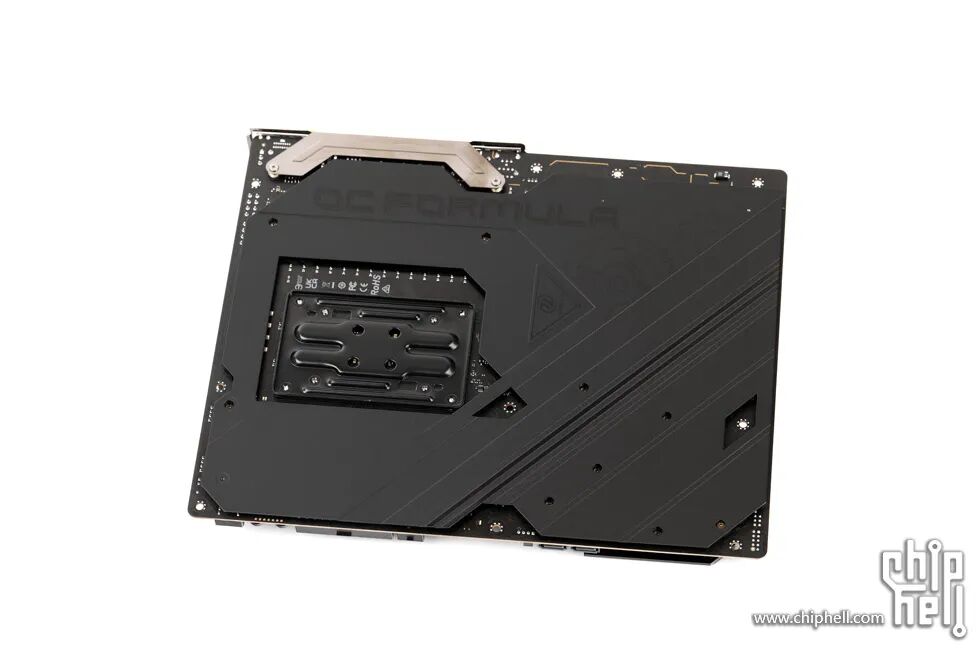

主板背面,配有一块全覆盖的金属背板.

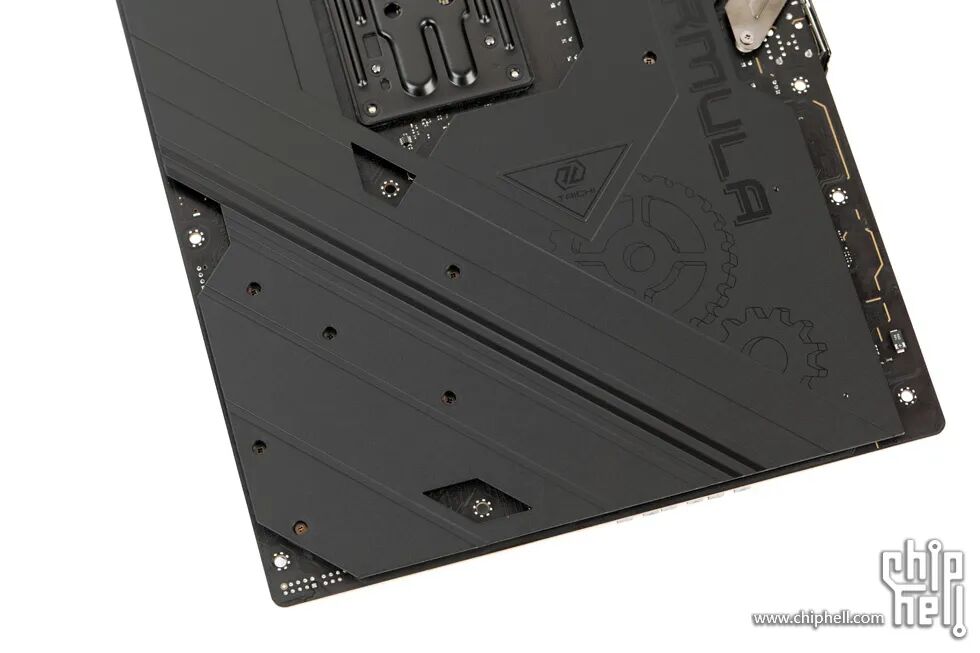

背板下半部分的斜状条纹造型.

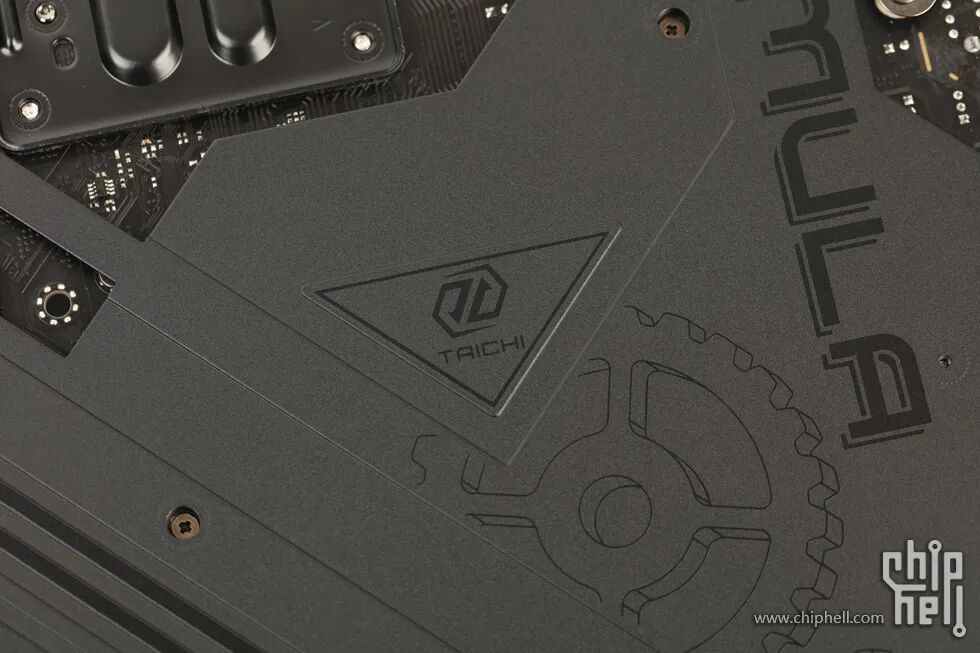

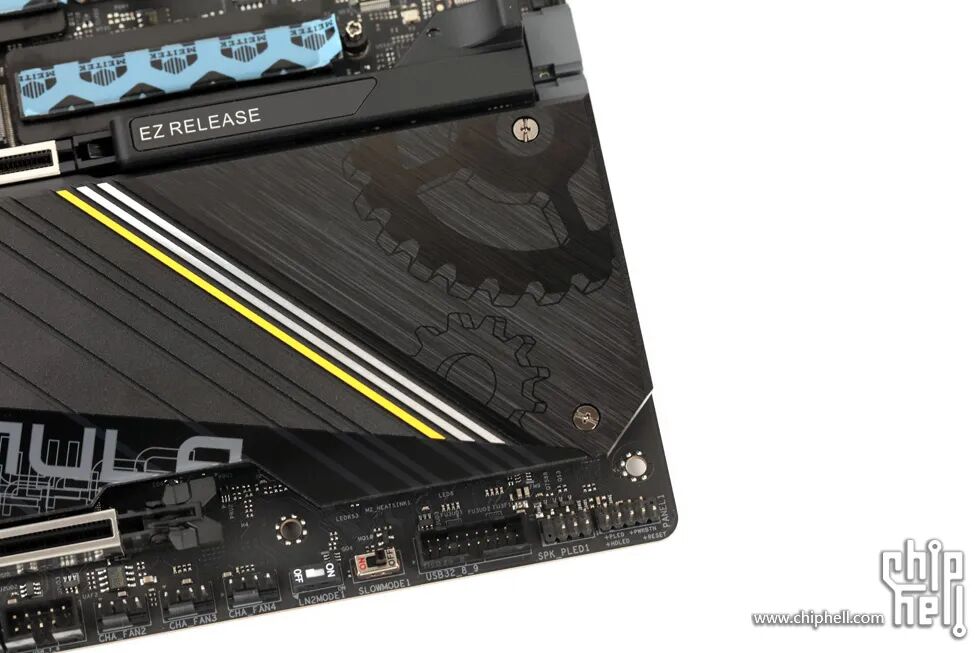

Taichi系列的LOGO以及齿轮装饰.

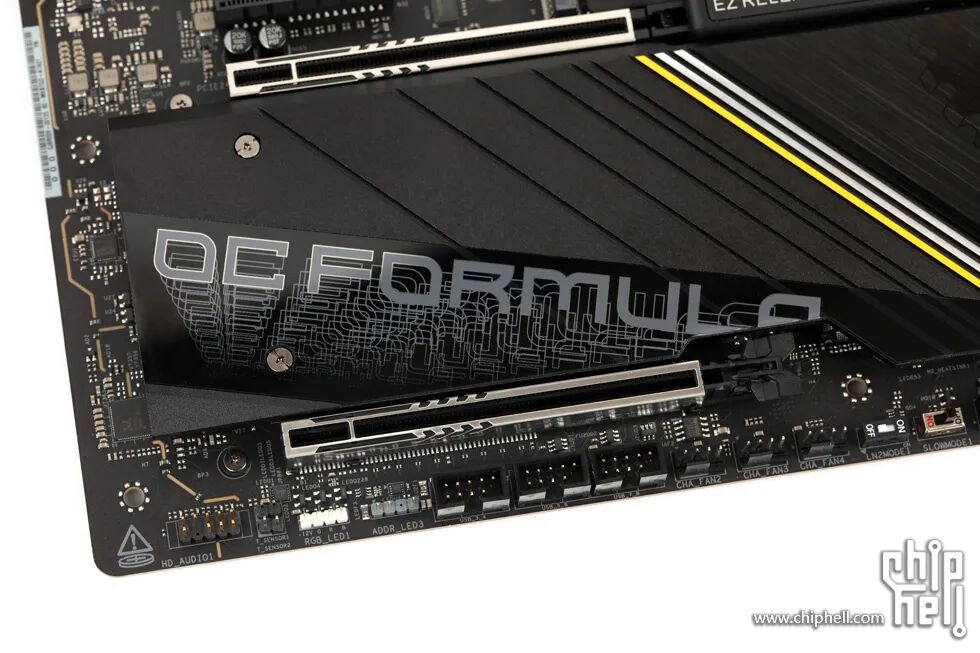

型号OCF的装饰字体,同时在挡板处还设有额外加固.

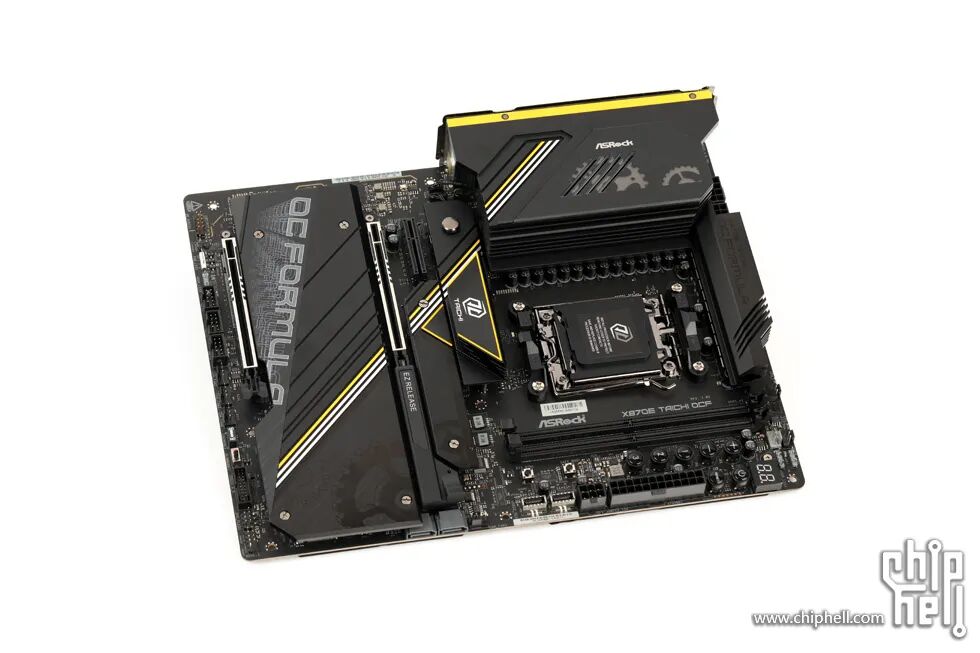

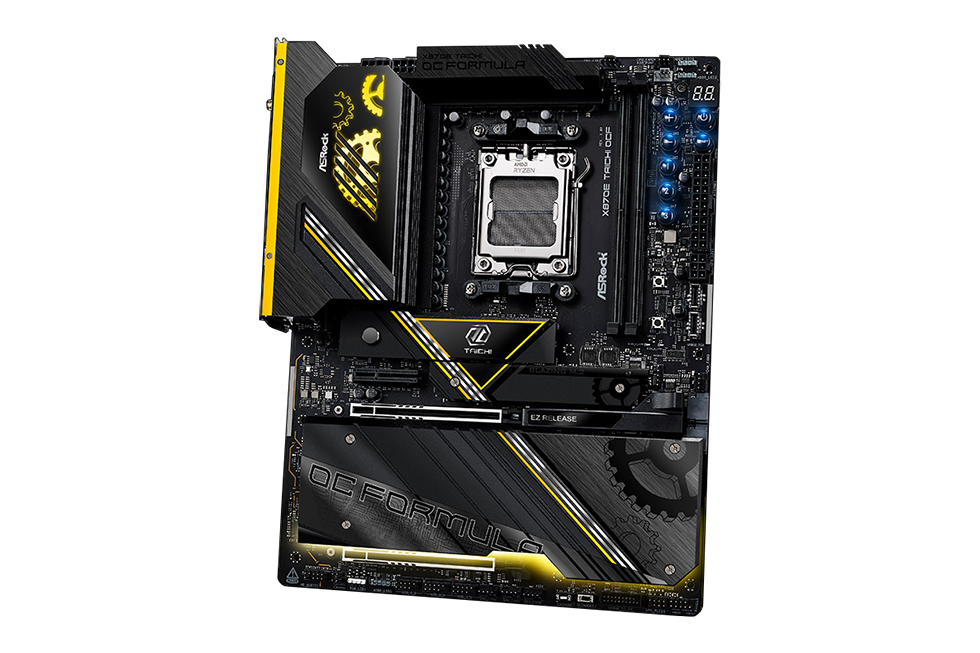

主板正面,可以看到整体为纯黑设计,并配以斜向的黄银色条带和文字点缀.

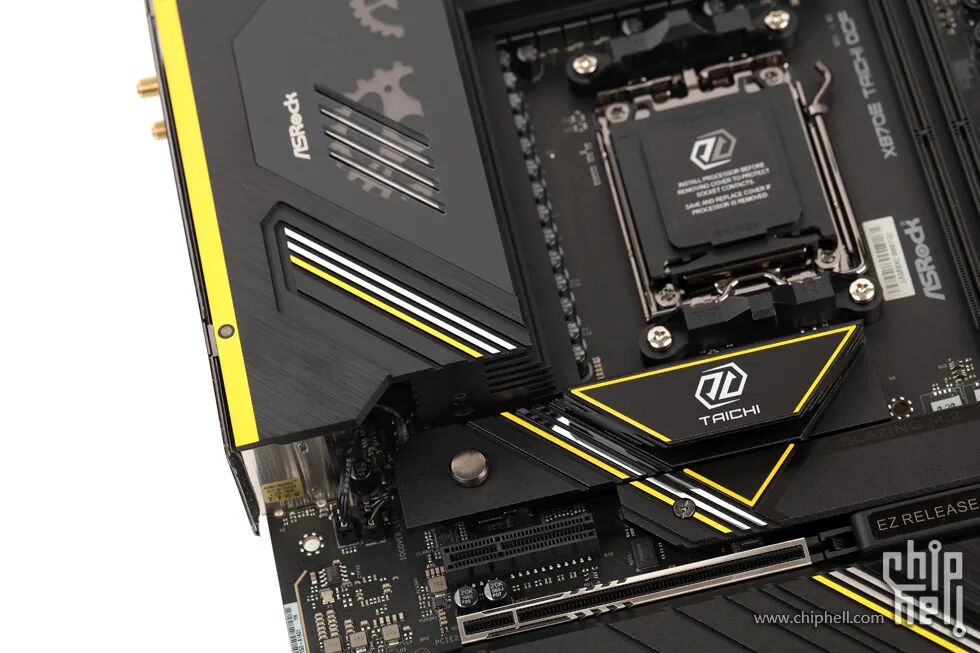

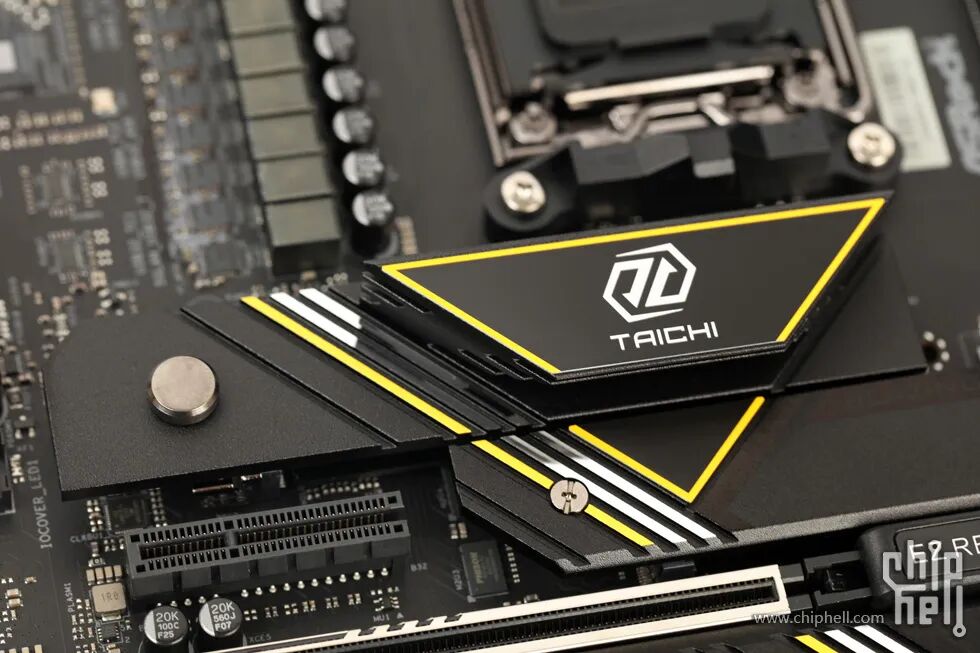

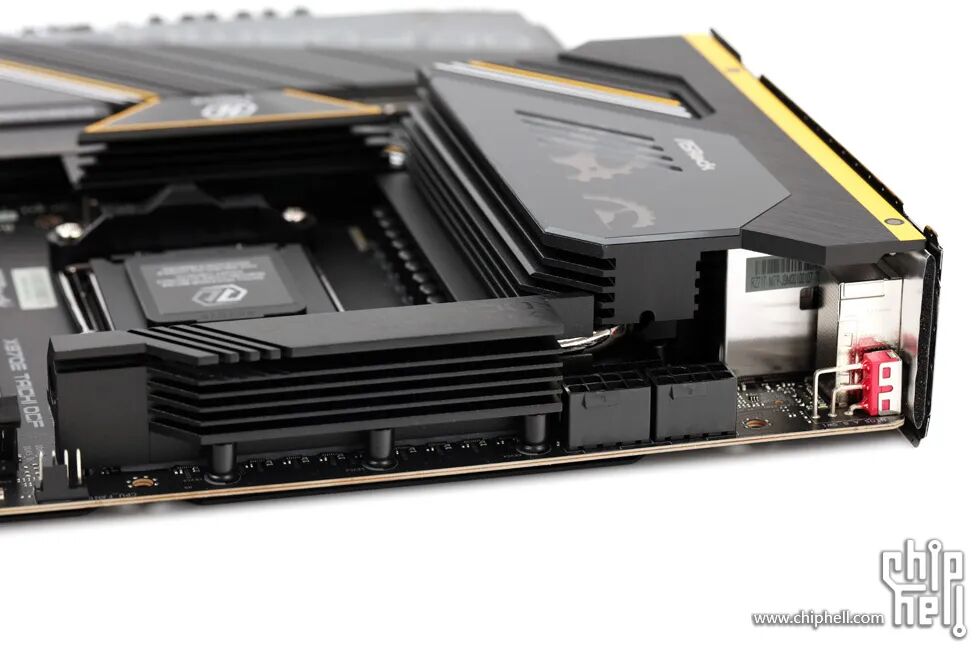

CPU供电和散热模组,采用主流的两段式L型排布.

两段的散热模块,侧面均设有多道横向开槽以增加散热面积.

背面视角,可以看到其背部和内侧还有额外的散热开槽设计.

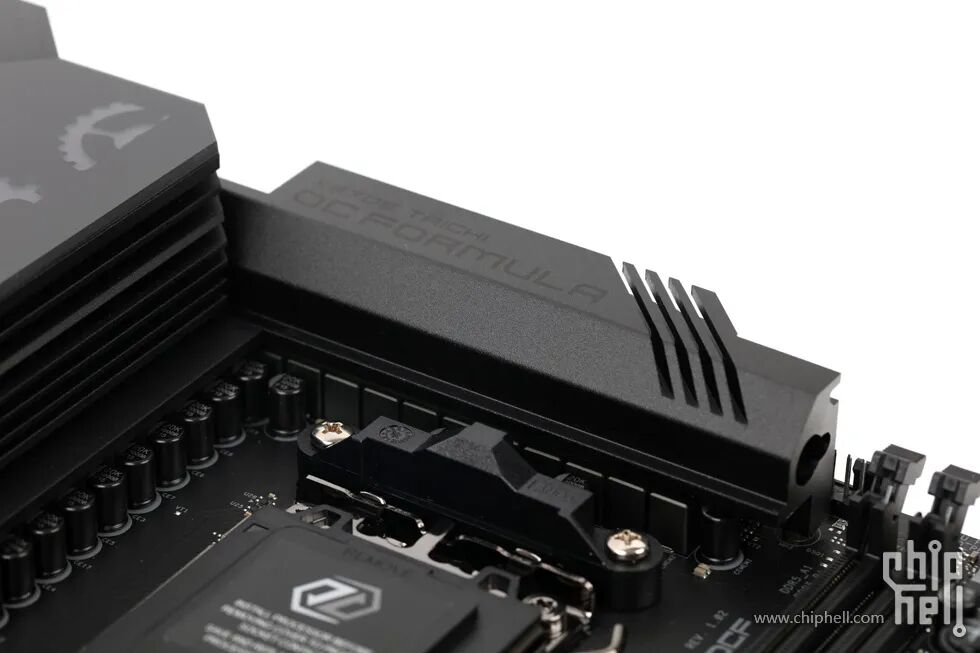

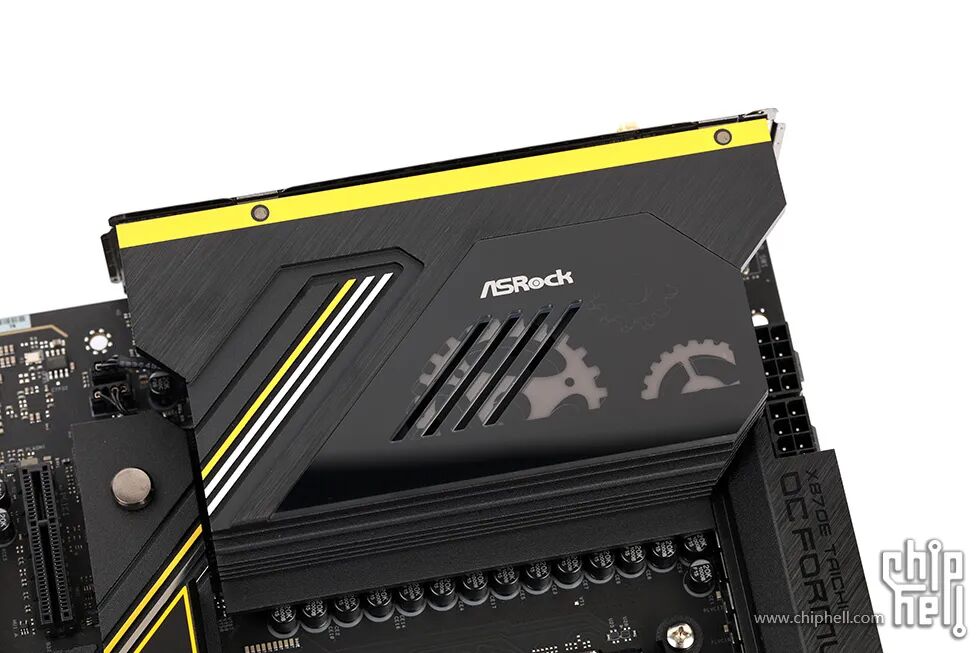

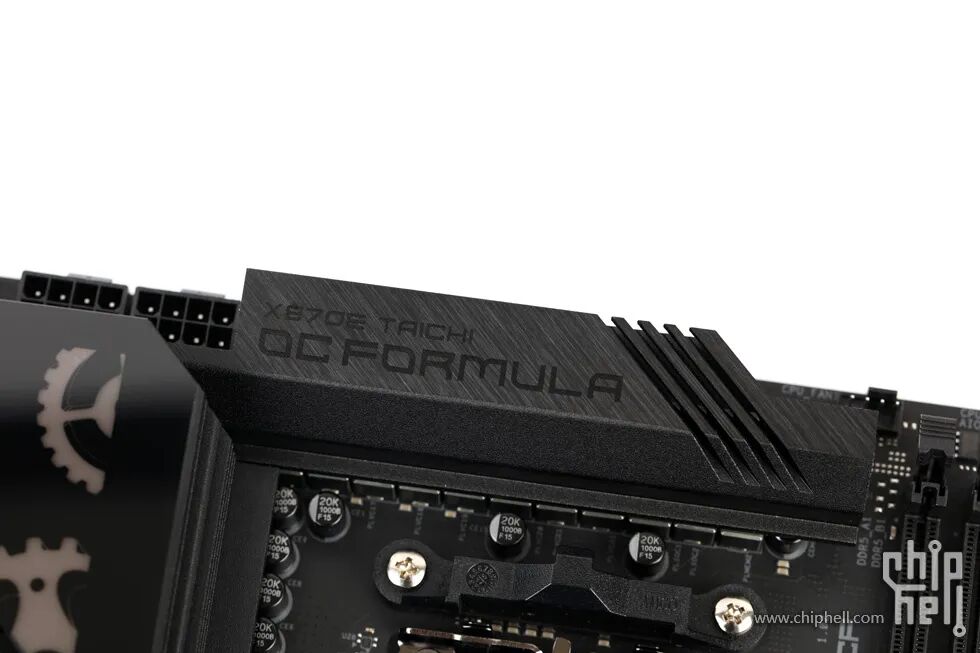

顶段散热模块设有型号名称,同时设有斜向开槽.

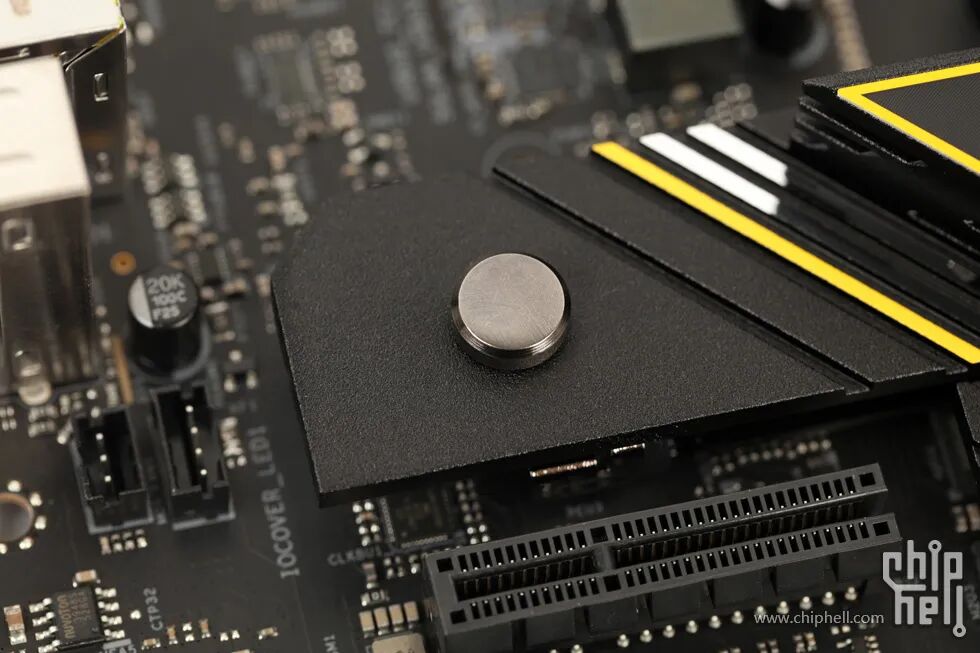

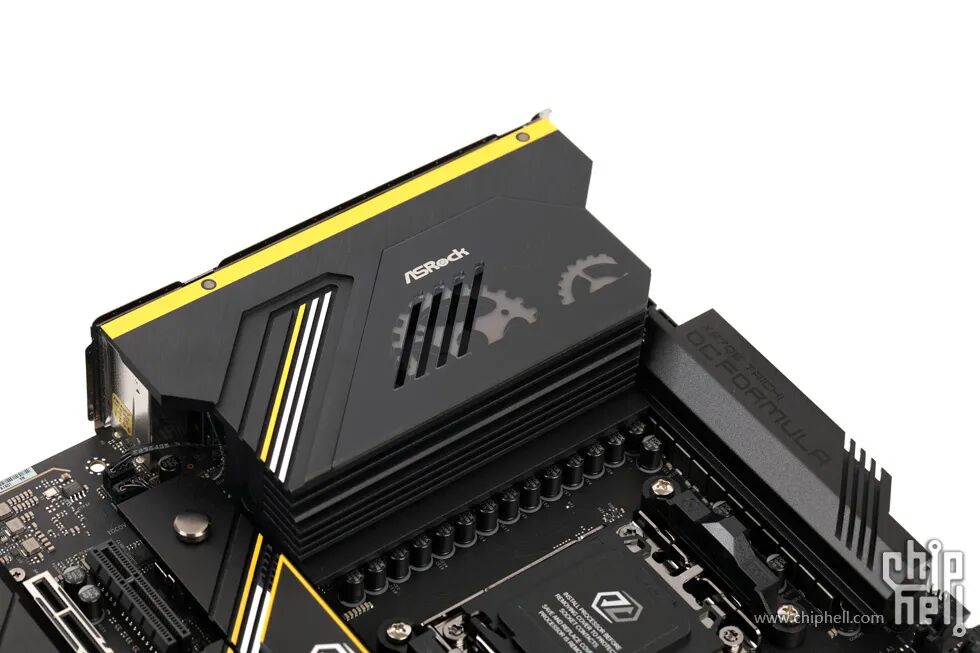

后I/O上盖采用散热模组一体式设计.

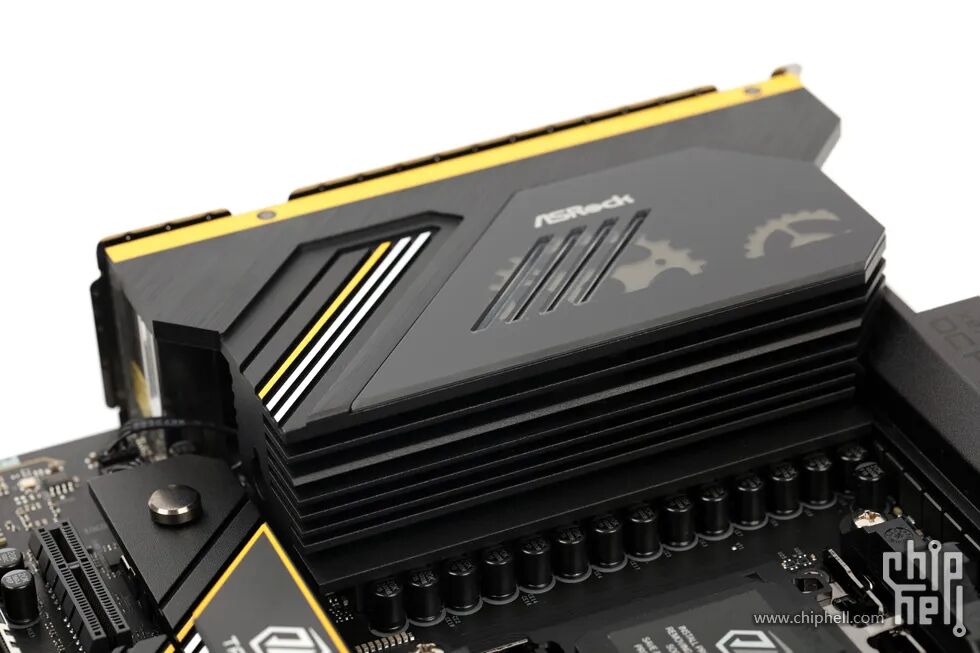

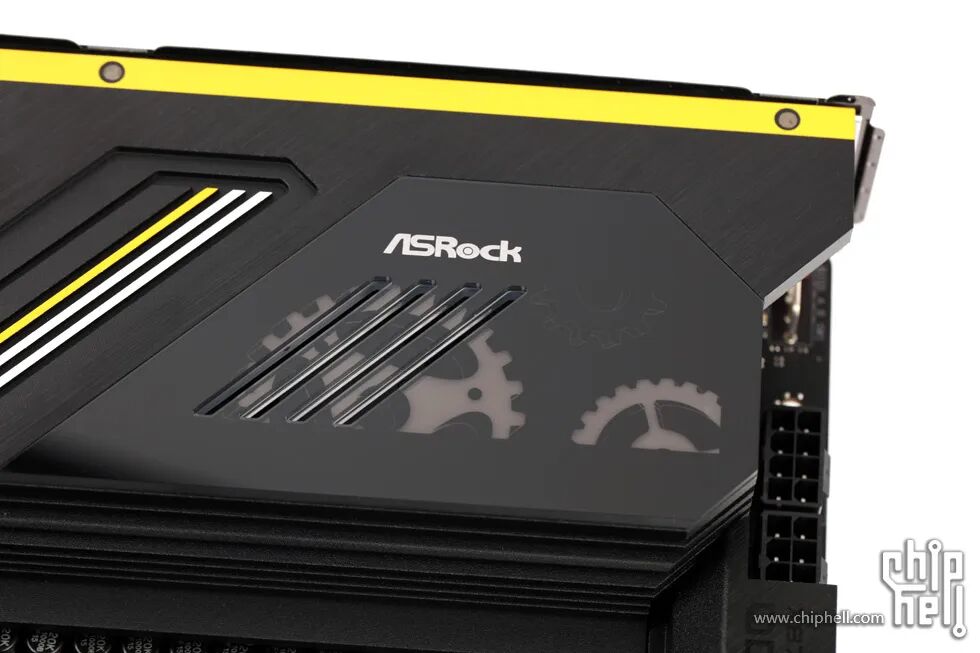

最上方为黄色条纹,中间为深灰色拉丝面板,左侧为斜向装饰条纹,右侧设有散热开孔以及文字图案装饰,同时在下方还设有RGB灯珠.

斜向装饰条纹延伸至多个散热模块.

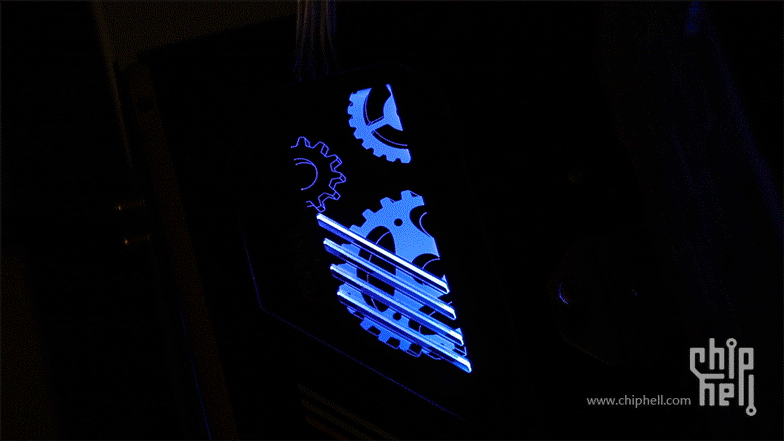

后I/O上盖在通电下的RGB效果.

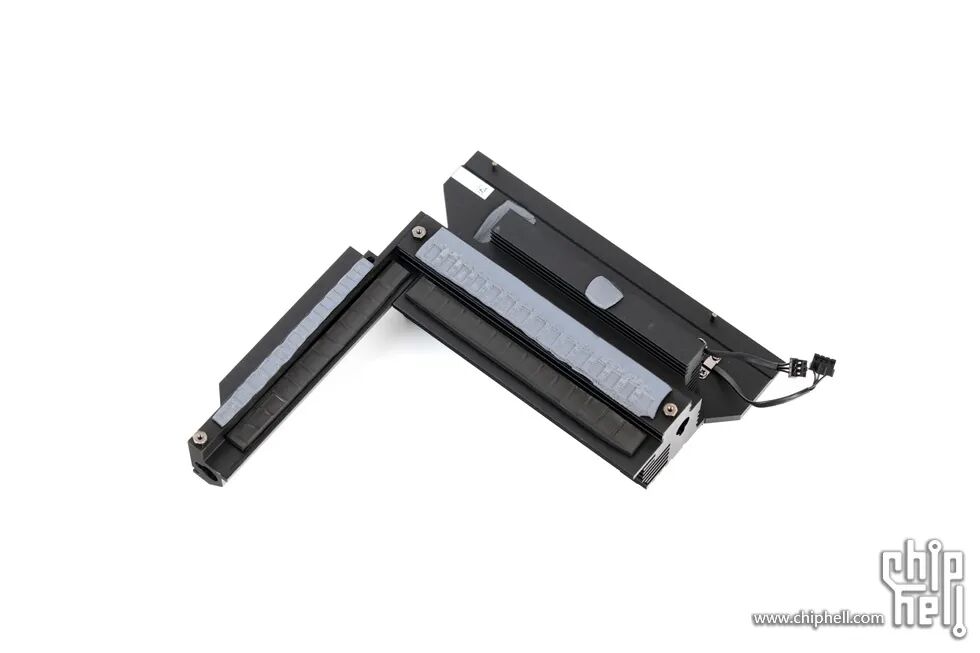

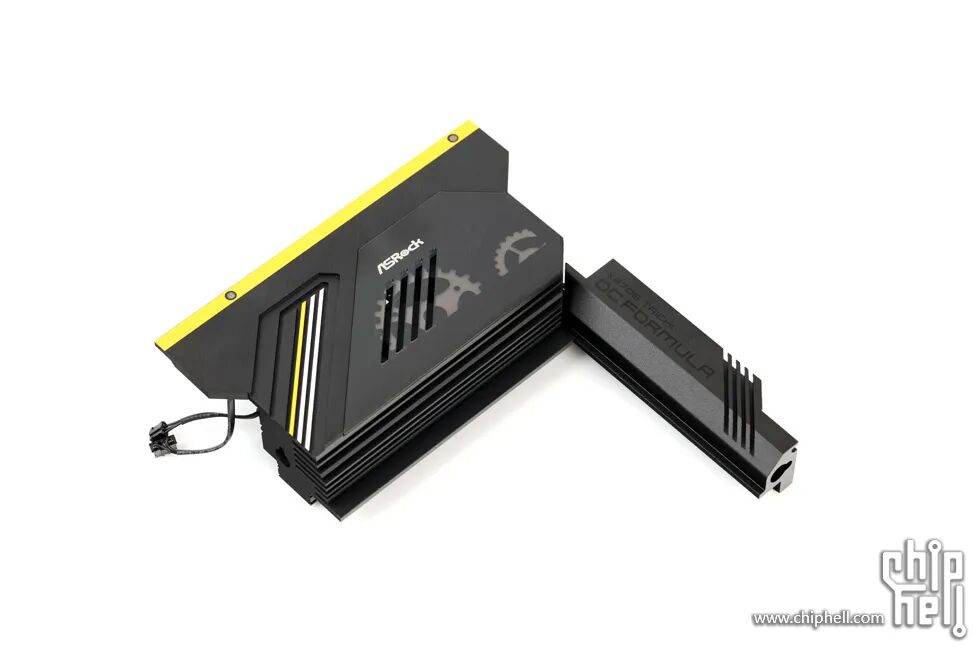

CPU供电散热模组.

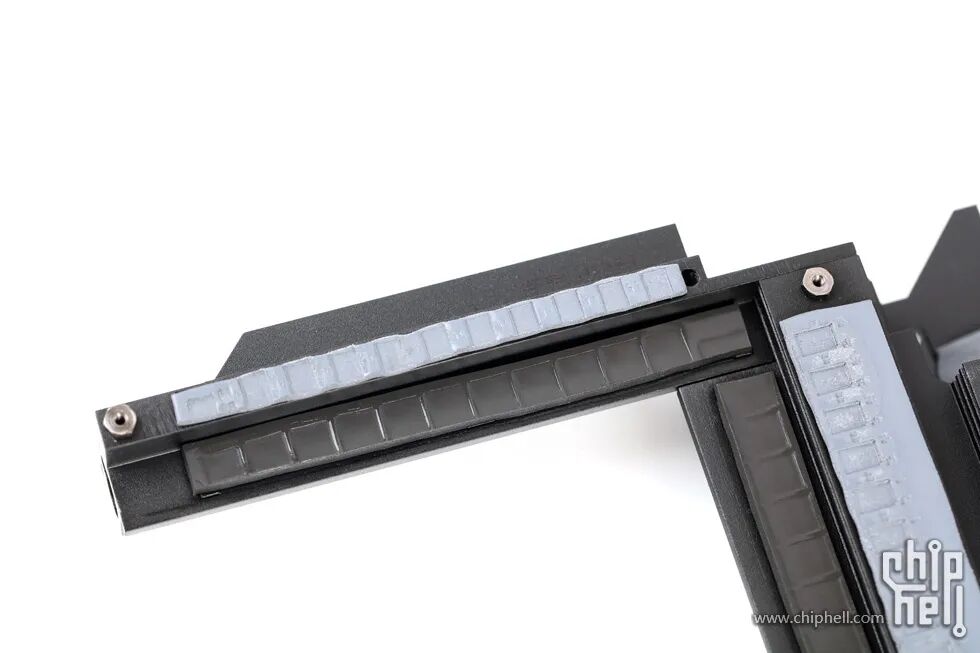

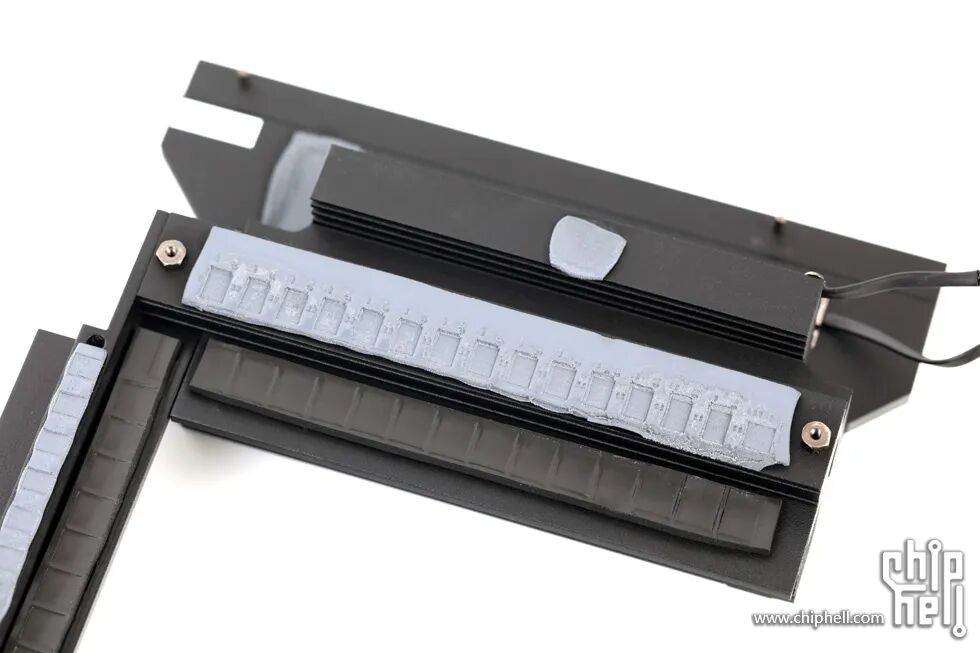

散热模组均通过导热垫接触MOSFET和电感,接触面压力良好.

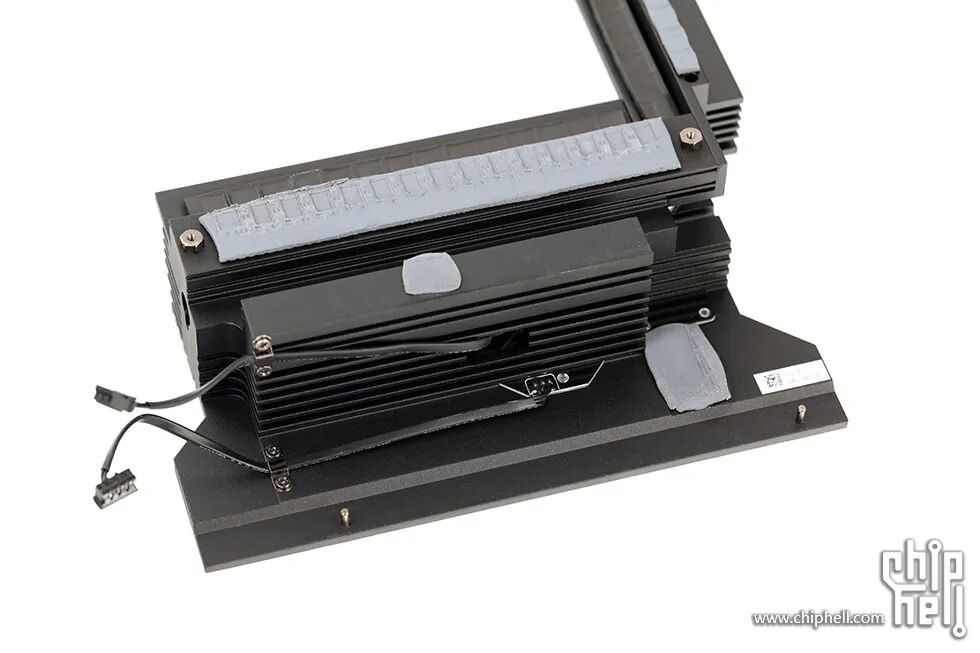

在散热模组内侧,可以看到内部固定的散热风扇的连接线孔位,但风扇无法拆卸.另一条为RGB灯线.

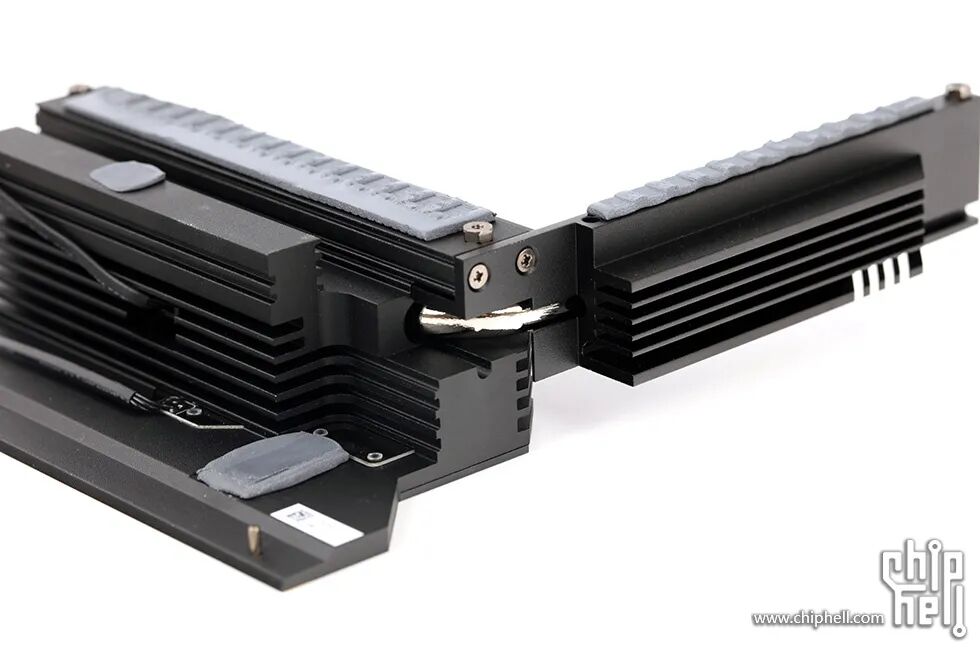

散热模组配以一根热管,贯穿两个散热模块,用于更好的均衡发热.

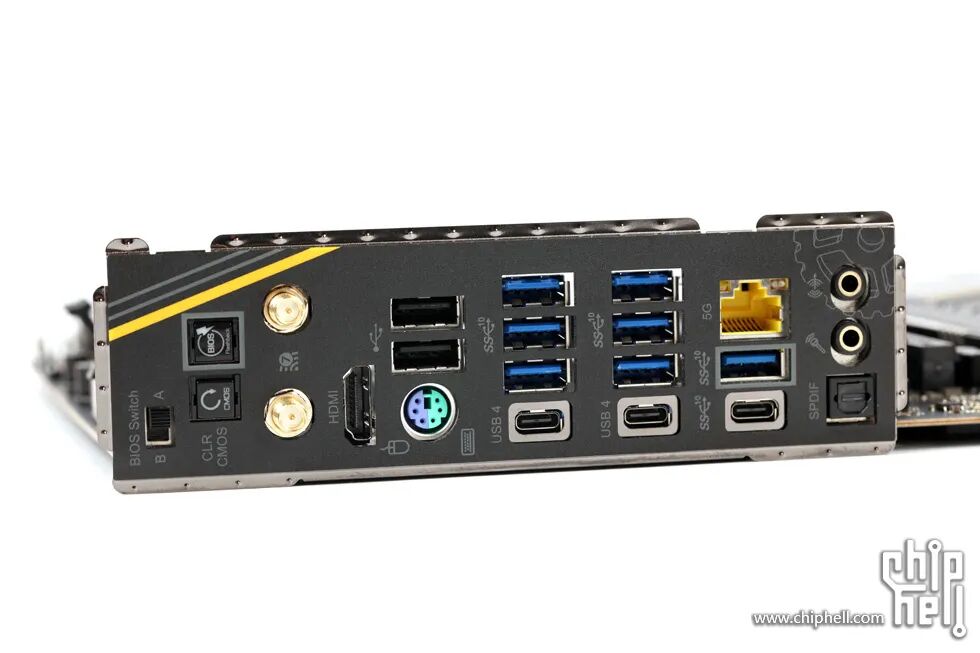

后置I/O接口部分.提供1个双BIOS切换按钮,1个CLR CMOS按钮,1个BIOS Flashback按钮,无线网卡双天线接线端,1个HDMI 2.1接口,1个PS/2接口,2个USB 2.0接口,2个USB 4接口(支持HDCP 2.3集显输出), 1个USB Type-C 10Gbps接口,7个USB 10Gbps Type-A接口,1个5Gbps有线网口,以及一组2个3.5mm+1个S/PDIF光纤的音频输出组合.

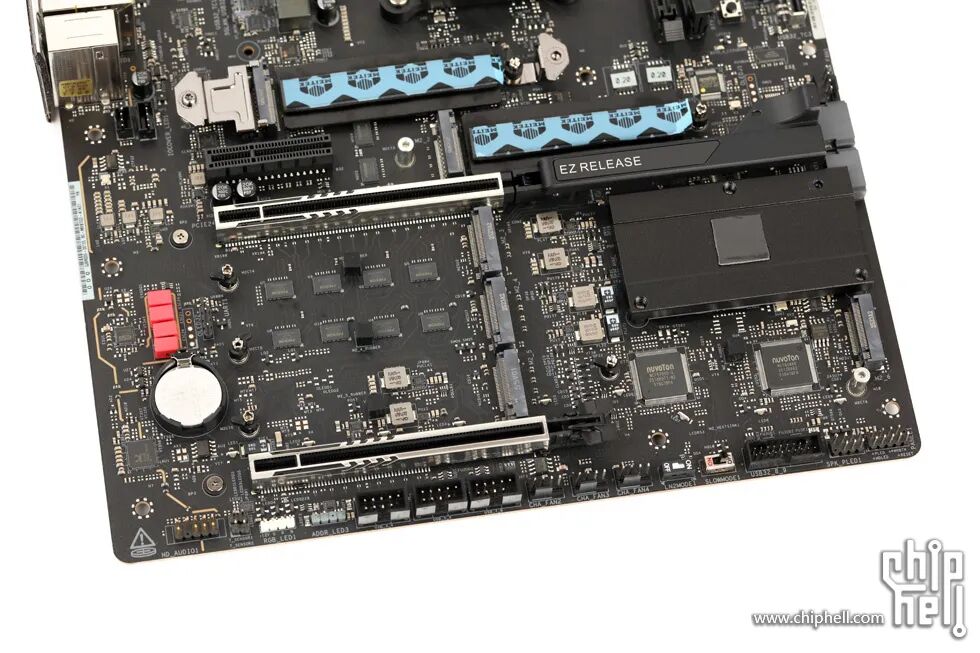

主板中下部为PCIe扩展区,M.2 SSD插槽以及芯片组区域.

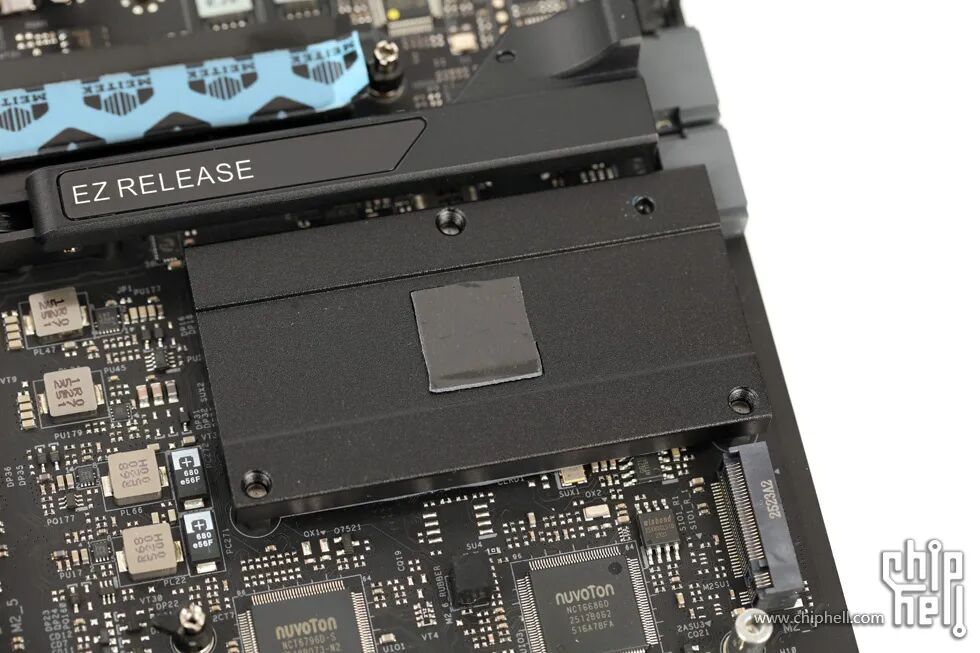

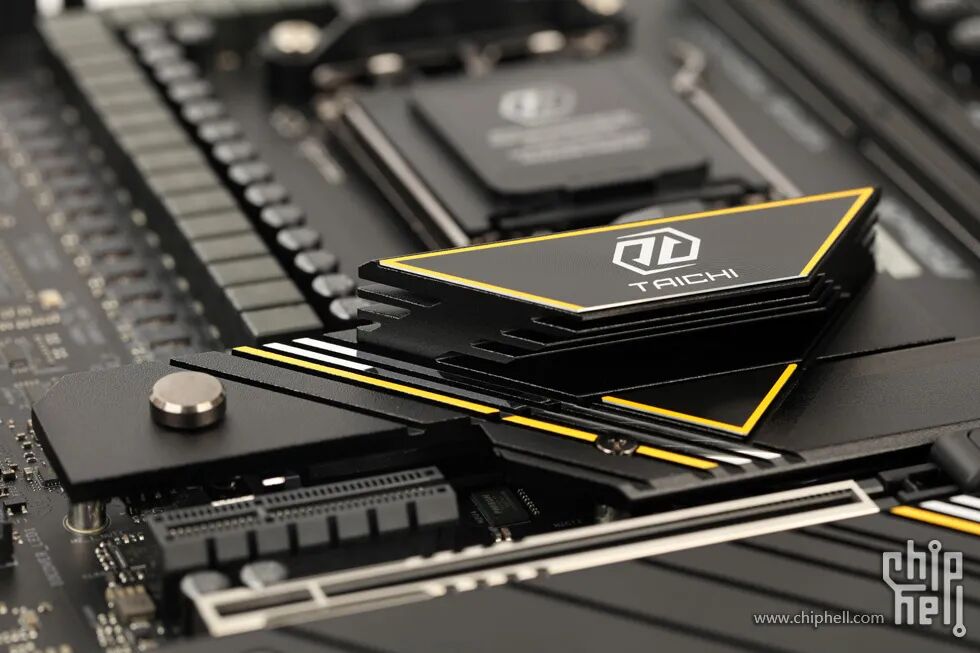

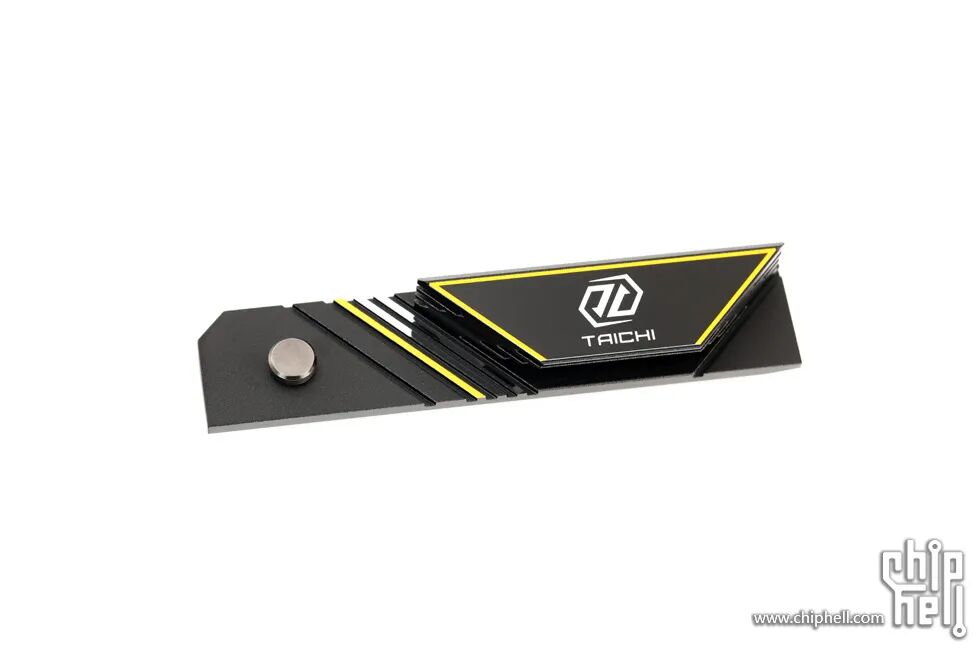

主板中部的独立式M.2散热装甲,表面斜向条纹以及Taichi系列LOGO的装饰.

从侧面来看,装甲厚度中规中矩.

前端的圆形拨杆,向右拨动后即可取下散热片.

独立式M.2散热装甲.

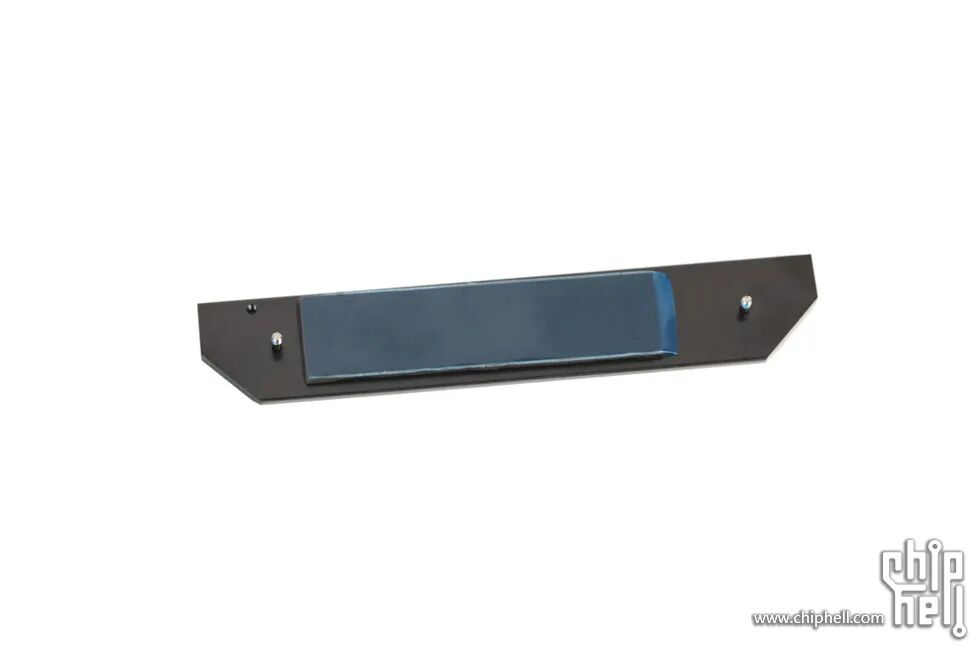

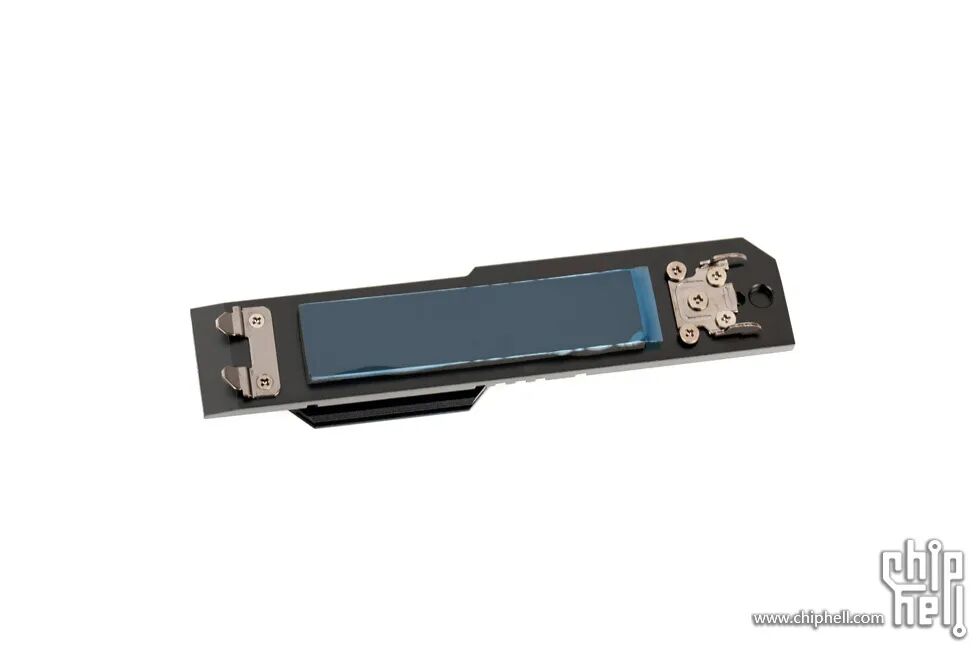

内侧设有导热垫.

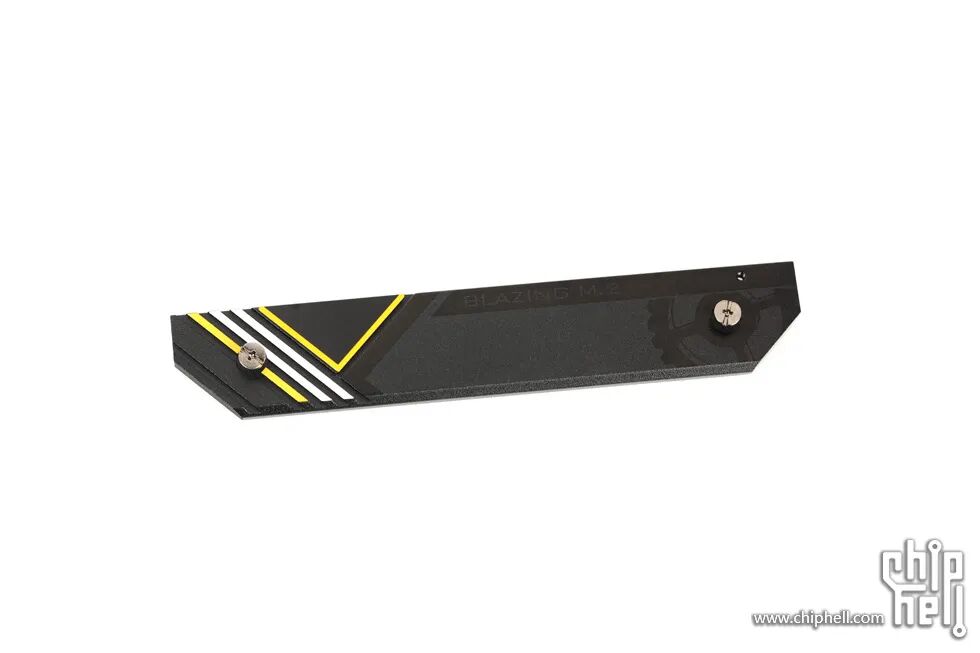

第二根独立式的M.2散热装甲,表面同样设有斜向条纹以及文字和齿轮的装饰.

第二根独立式M.2散热装甲,螺丝为防脱设计.

内侧同样设有导热垫.

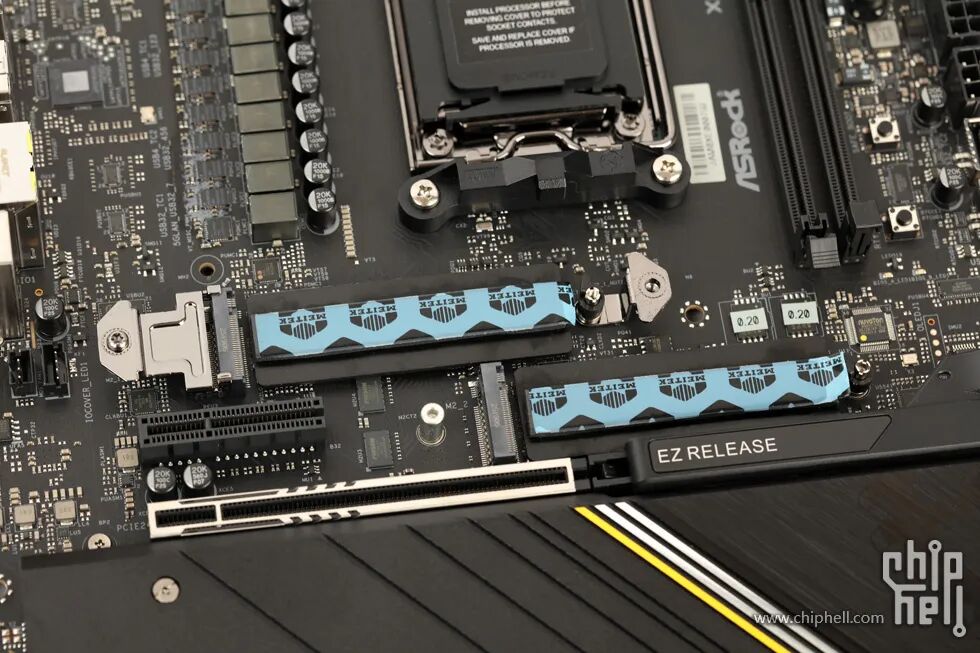

两条独立式M.2 SSD插槽均配备了散热背板和导热垫.

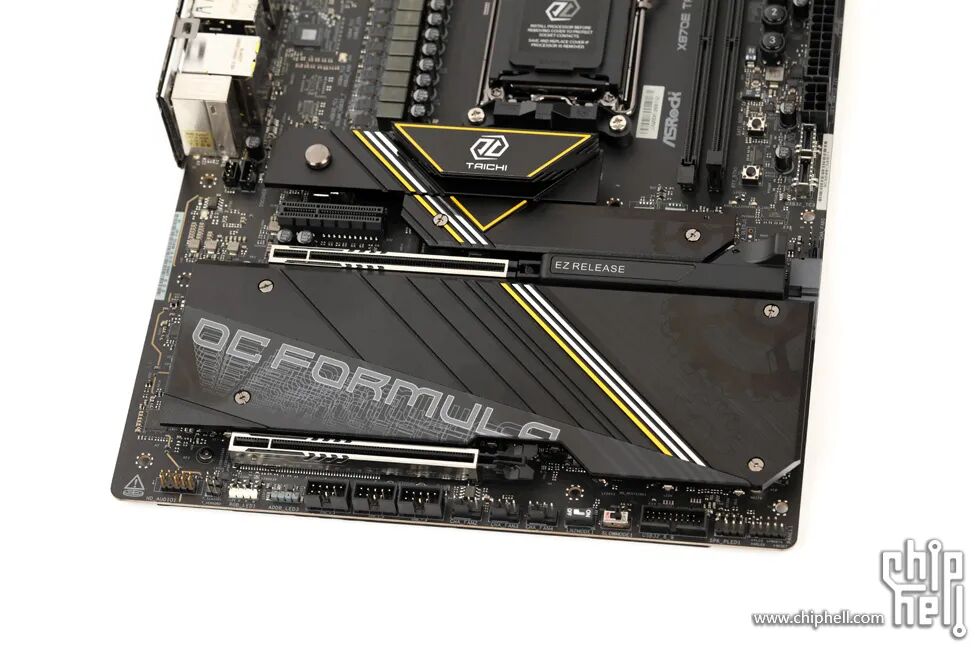

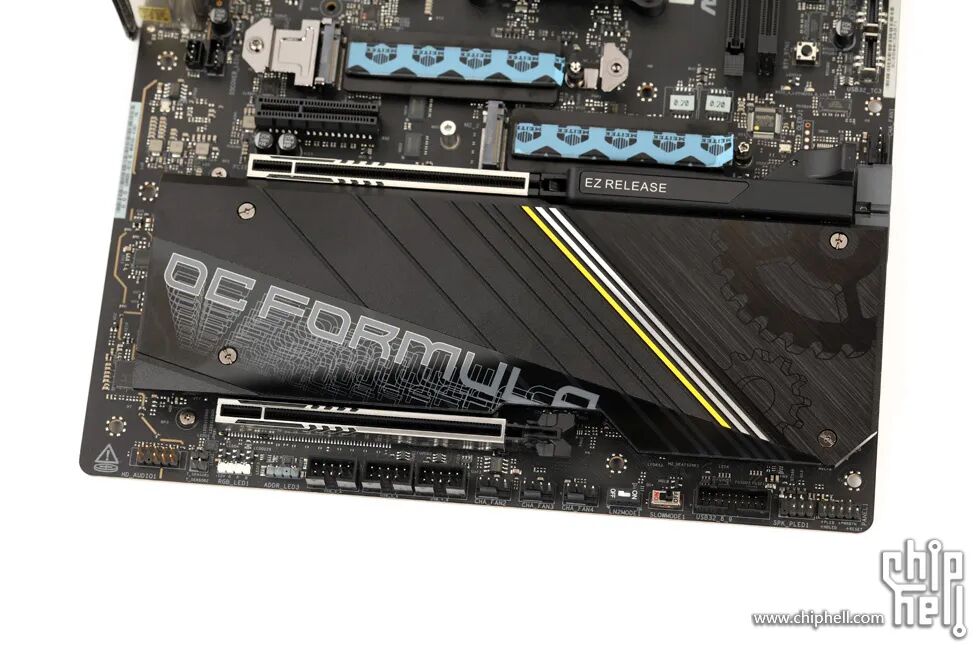

下部的整片式M.2 SSD散热装甲,在装甲底部设有RGB灯珠.

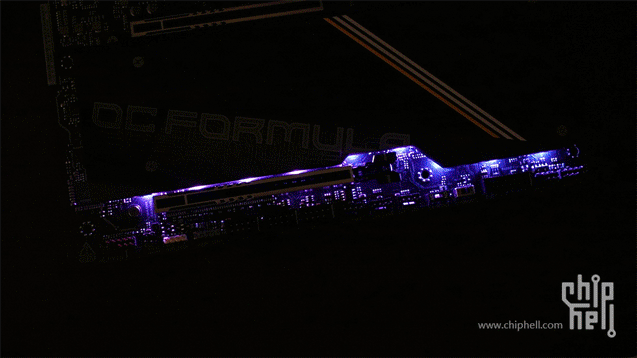

开机通电后的RGB效果.

左侧设有OCF装饰字体.

右侧设有斜向条纹,以及采用深灰色拉丝面板的齿轮装饰.

卸下后的整片式M.2 SSD散热装甲.

内侧设有4条导热垫.

4条M.2 SSD插槽,均无散热背板.

右侧的芯片组散热模块,上方设有导热垫.

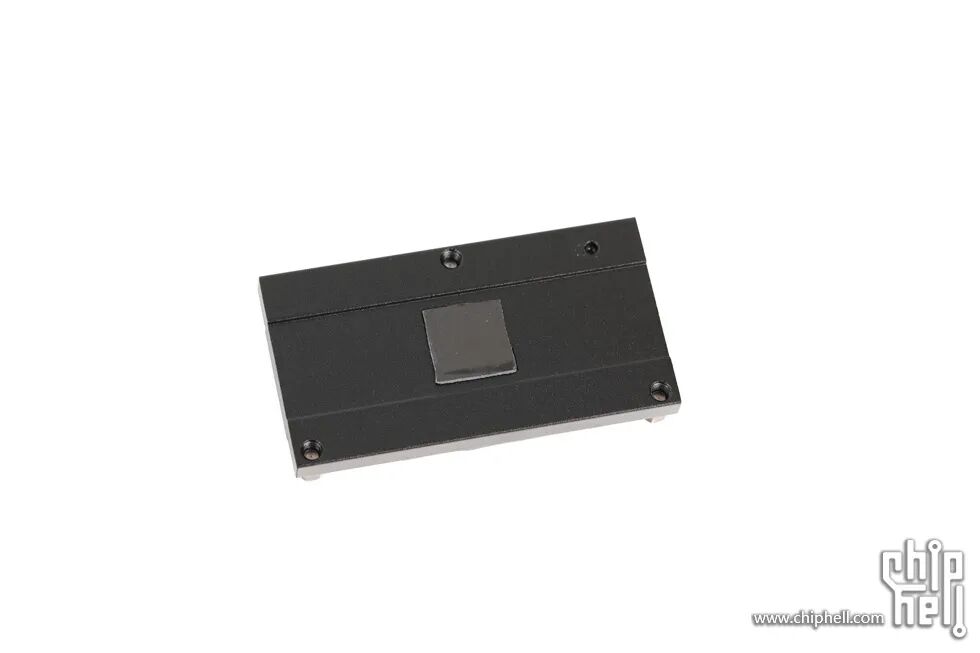

卸下的芯片组散热模块.

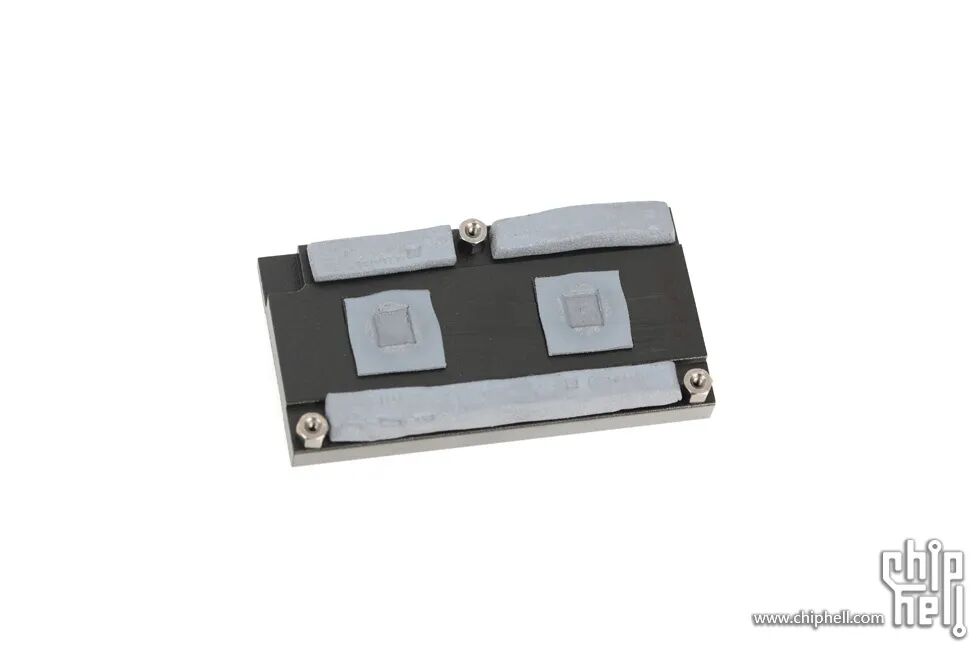

散热模块内侧,设有对应的导热垫.

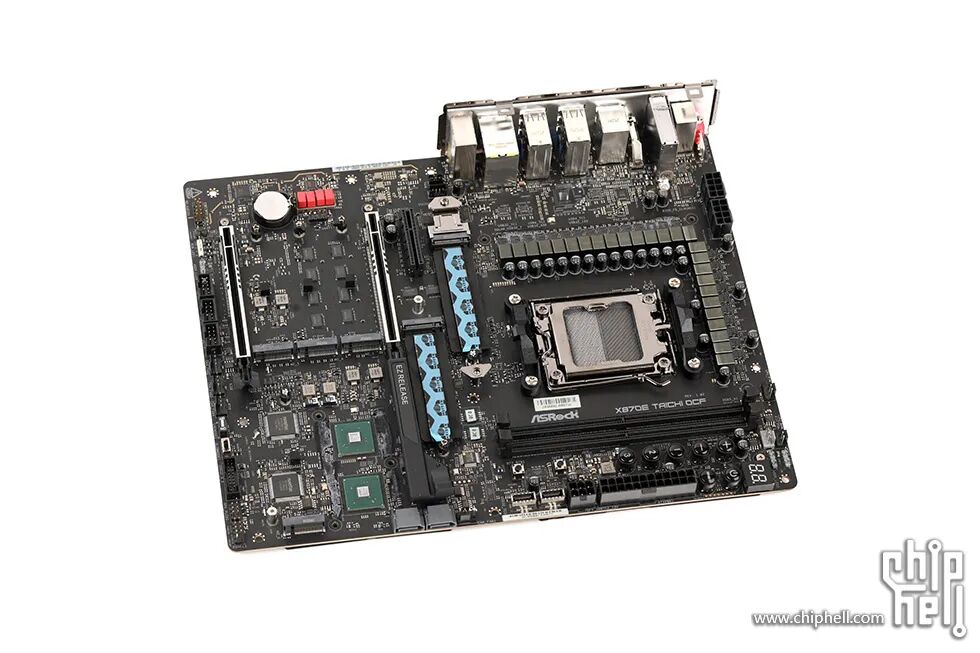

主板正面无遮挡.

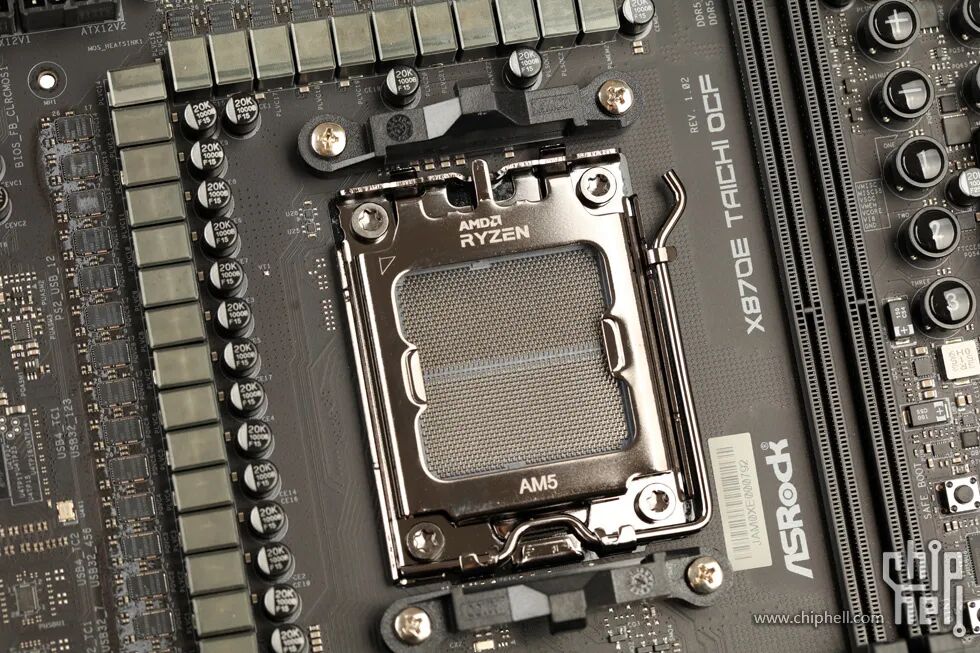

AMD AM5 LGA1718插座,支持Ryzen 7000/8000/9000系列CPU.

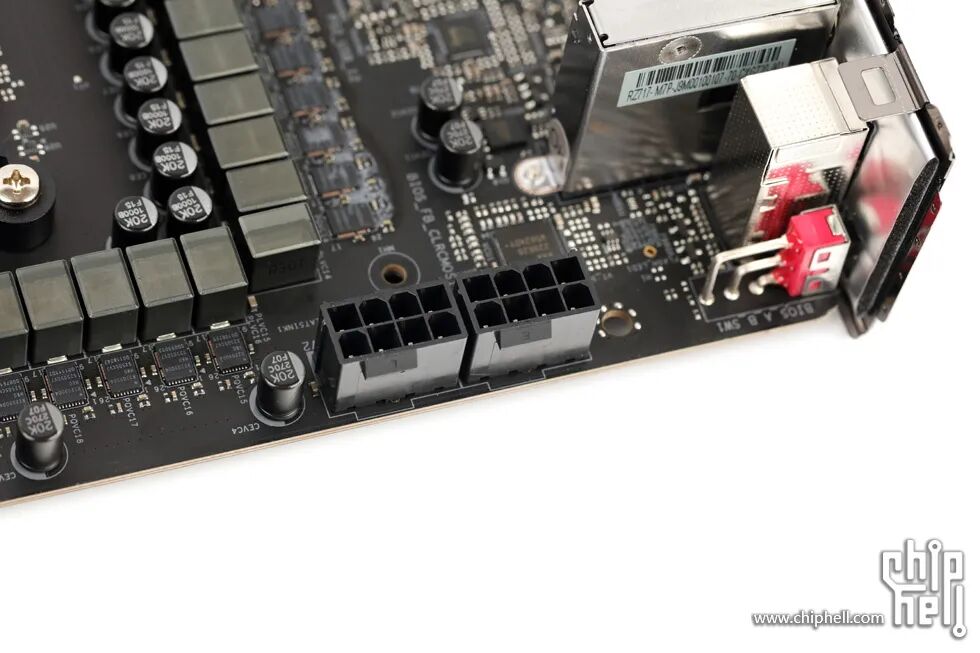

双8pin的CPU供电输入接口.

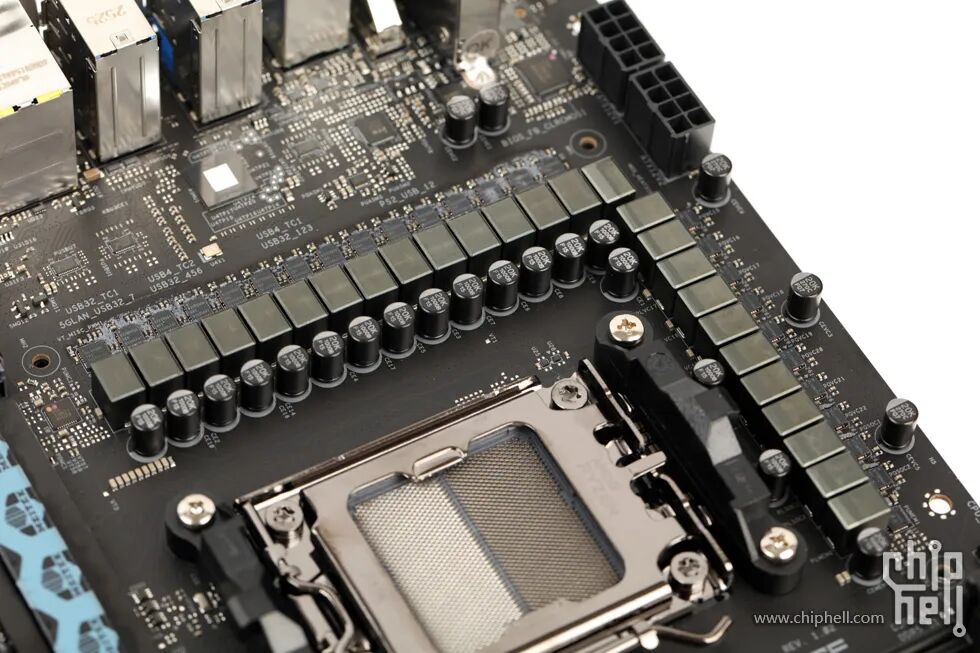

供电规模为22+2+1相.

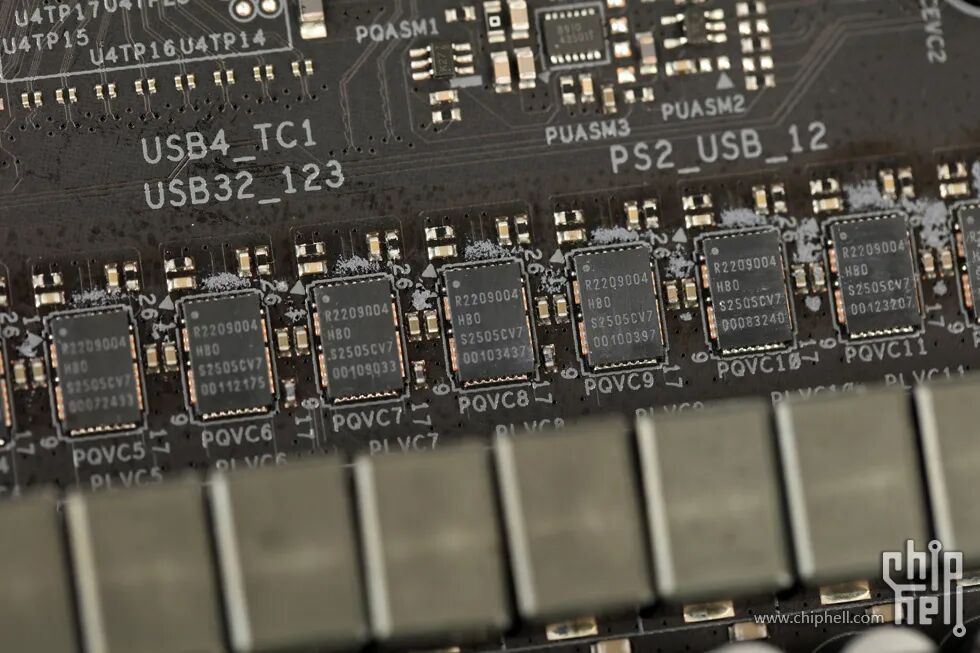

其中18+2相搭配R2209004 Dr.MOS (110A).

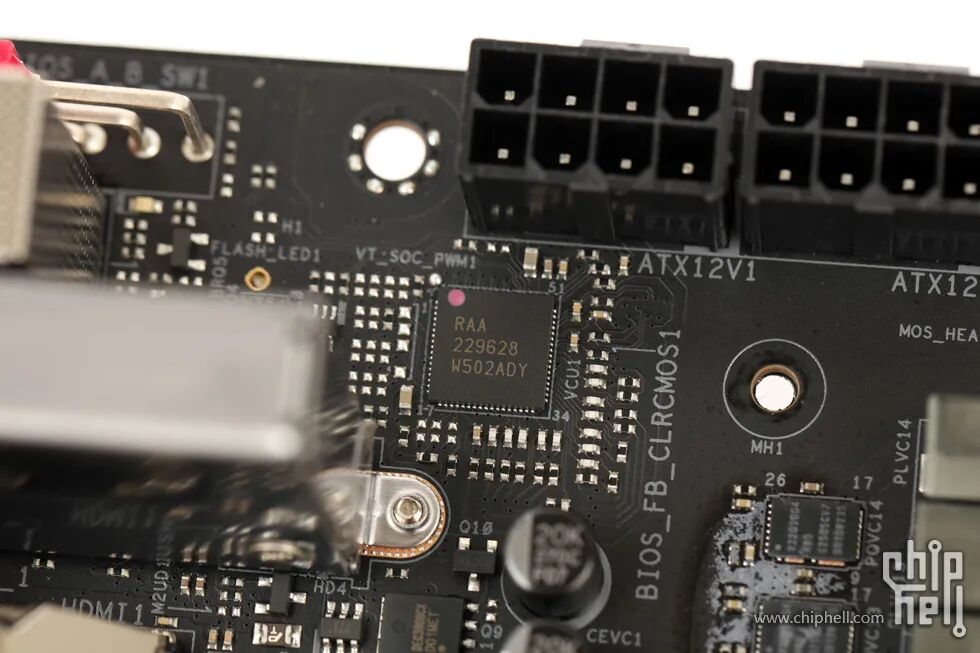

供电主控为RAA229628,位于主板左上角.

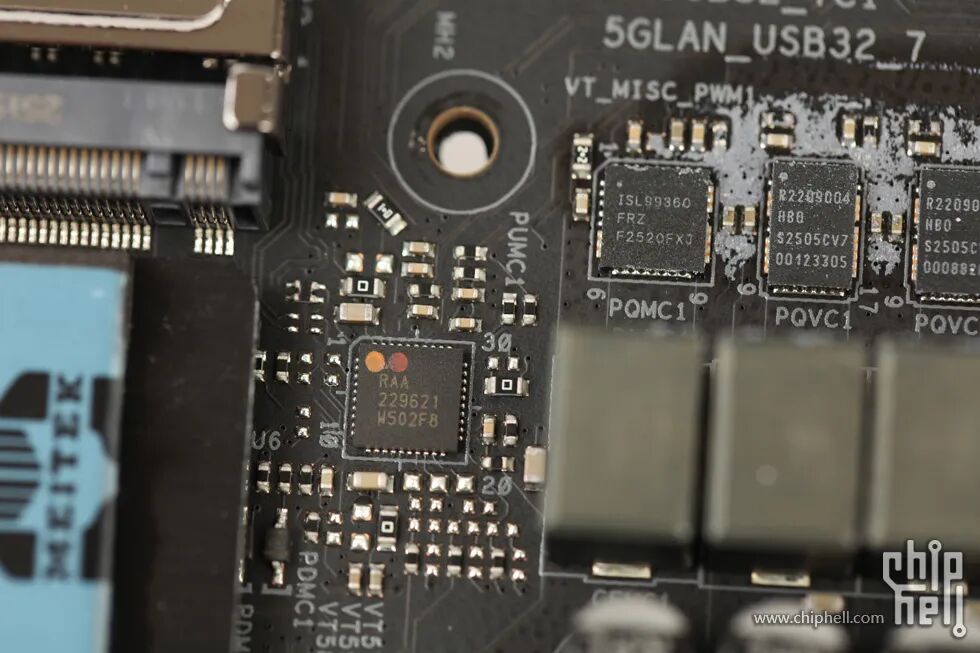

1项Misc供电,搭配1颗ISL99360 Dr.MOS (60A).供电主控为RAA229621.

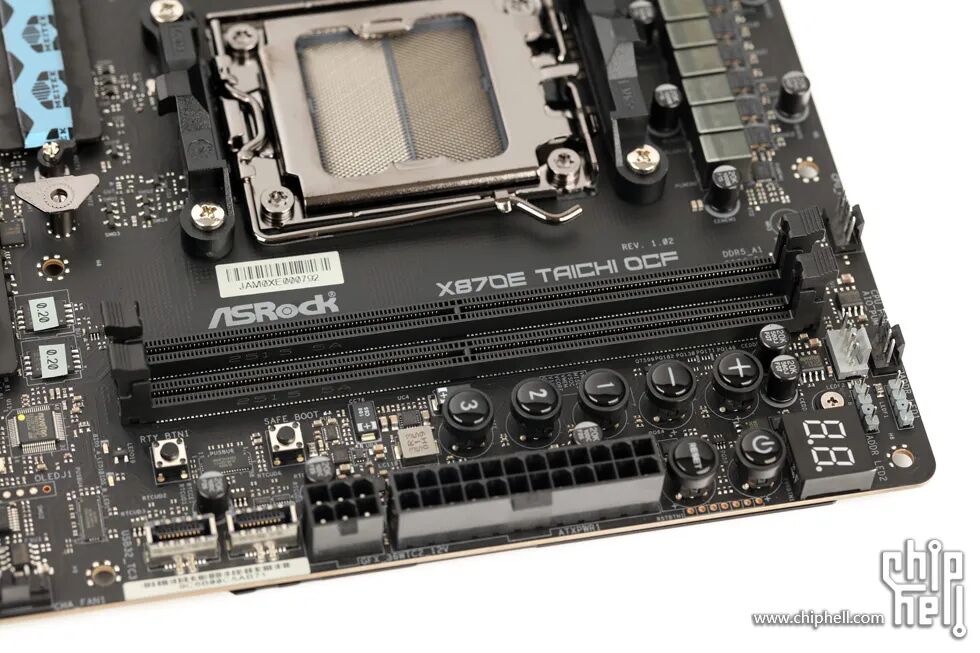

设有两条DDR5内存插槽,原生最大支持5600MHz,可超频至最大8400+MHz,容量最大可安装128GB(2*64GB).支持EXPO/XMP一键超频.

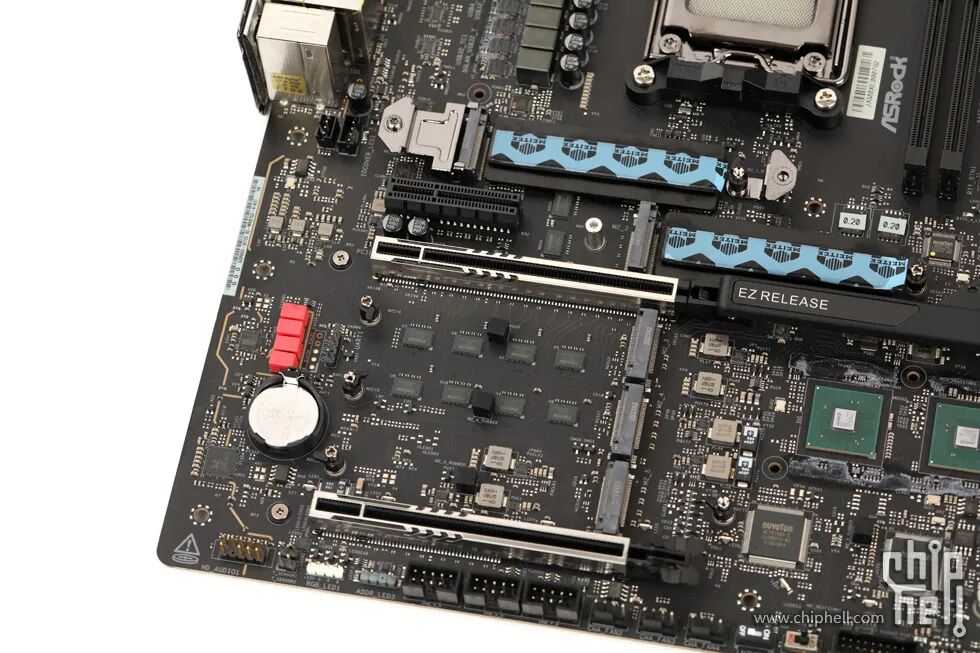

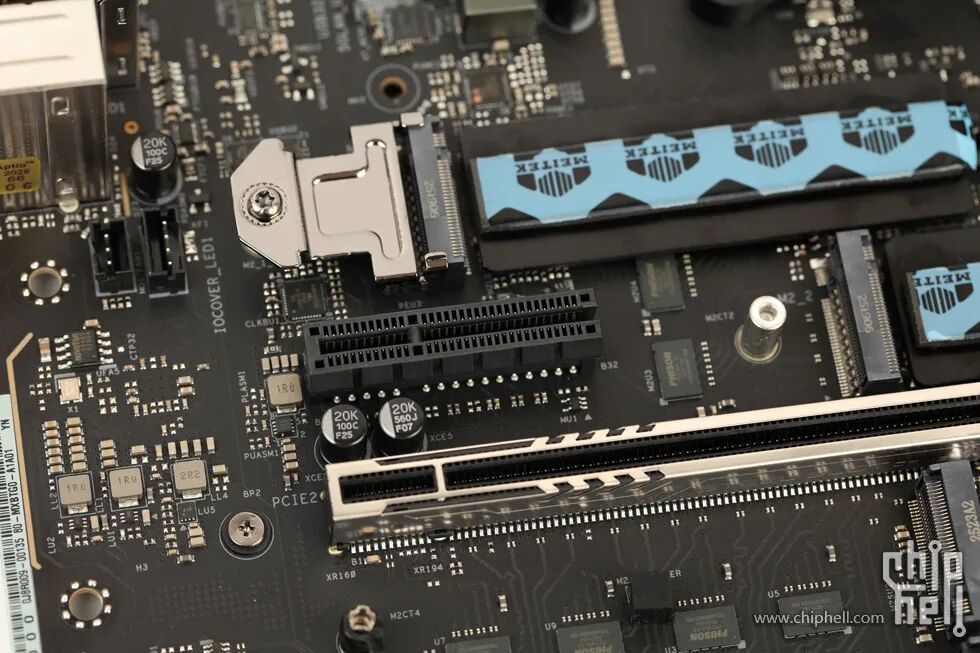

3条PCIe扩展插槽.

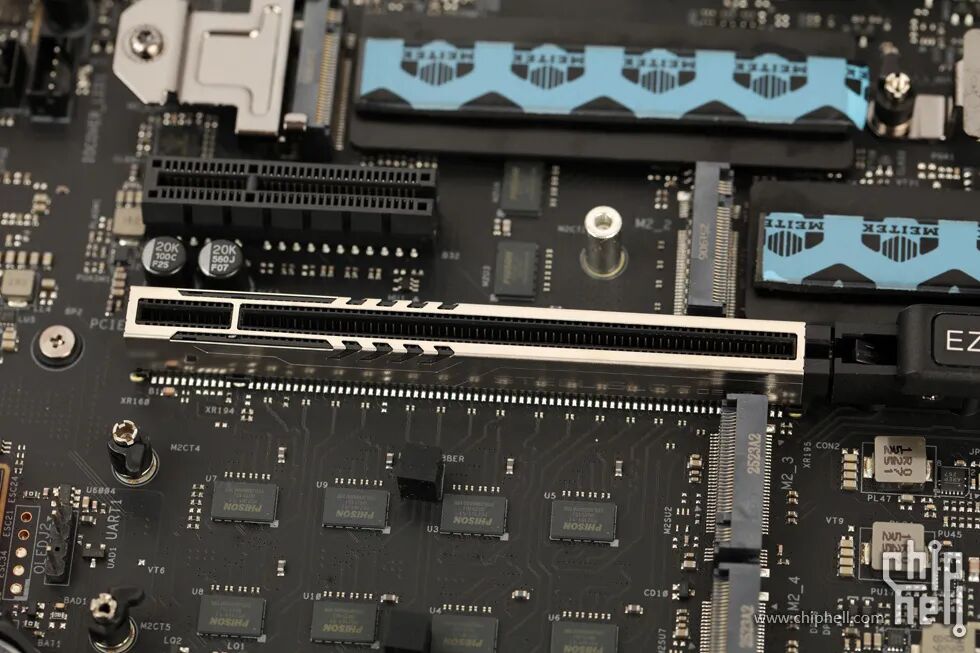

最上方的由芯片组提供的PCIe 4.0 x4不封尾插槽.

在它下方的由CPU提供的加固型PCIe 5.0 x16全长插槽.

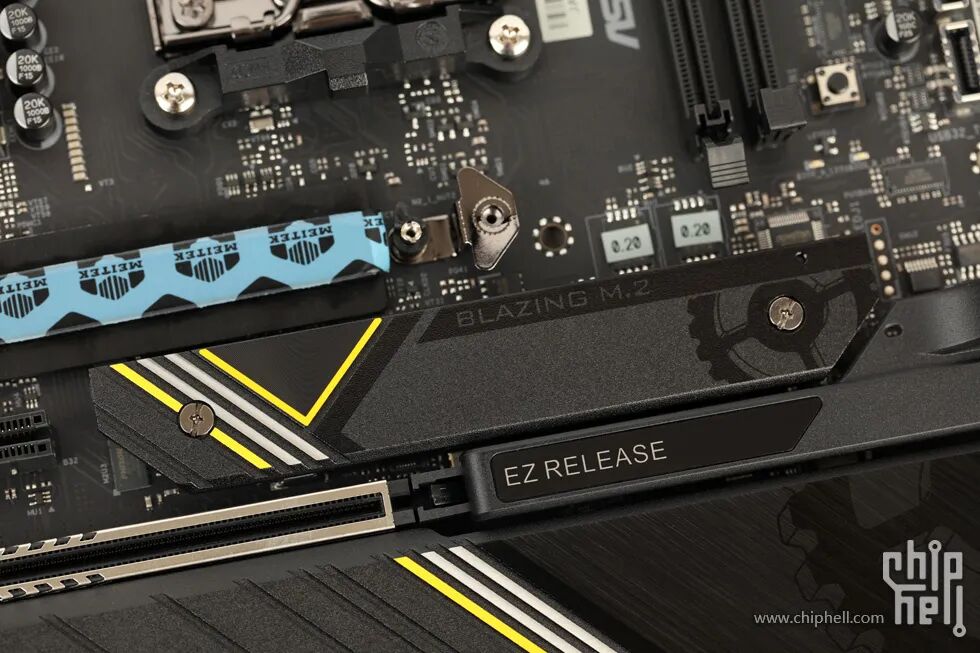

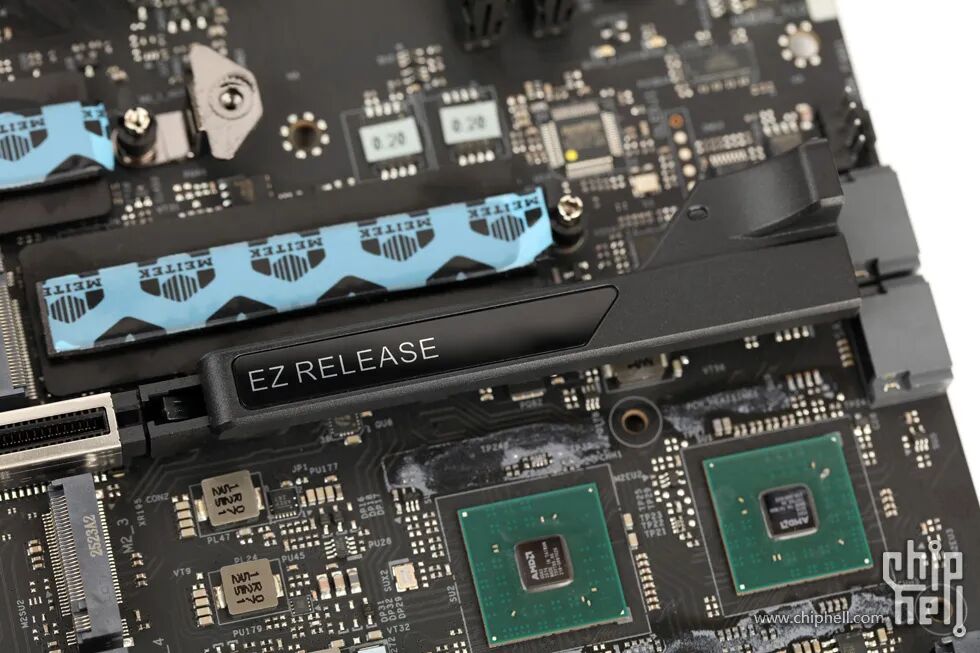

插槽尾销配备华擎的EZ Release显卡快拆机构.

最下方同样由CPU提供的加固型PCIe 5.0 x16全长插槽.

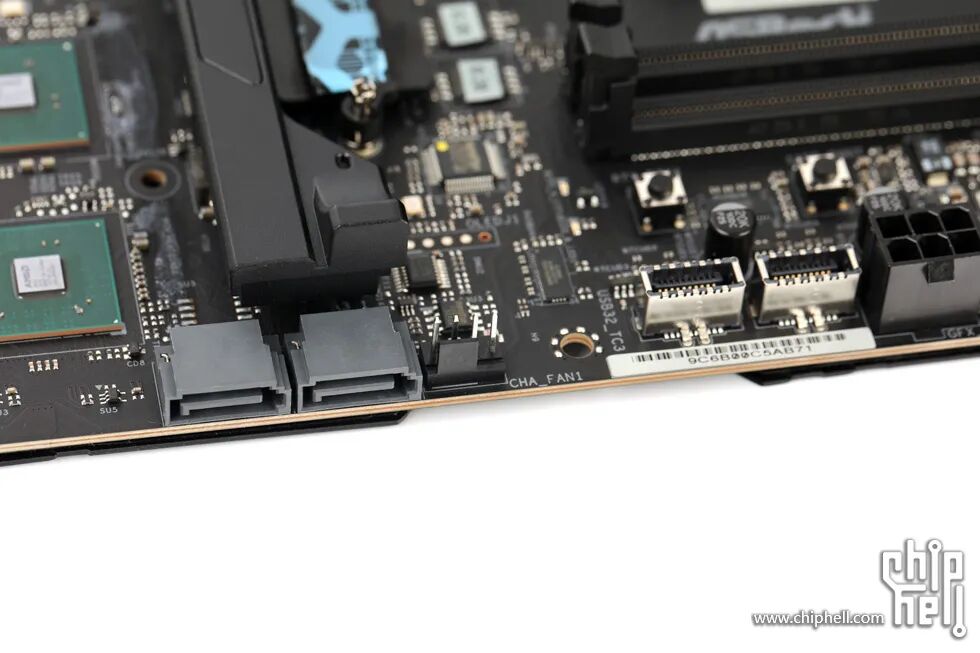

主板右下角,配有2个SATA3接口,1个机箱风扇接口,以及2个前置USB 20Gbps Type-C接口(均支持PD充电,上方支持最高36W,下方支持最高15W).

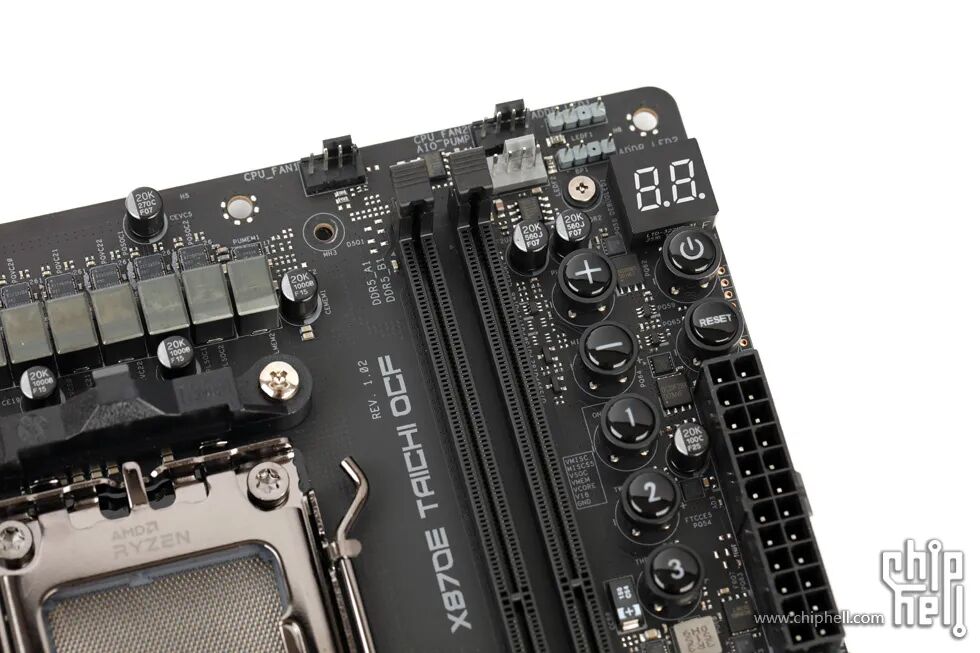

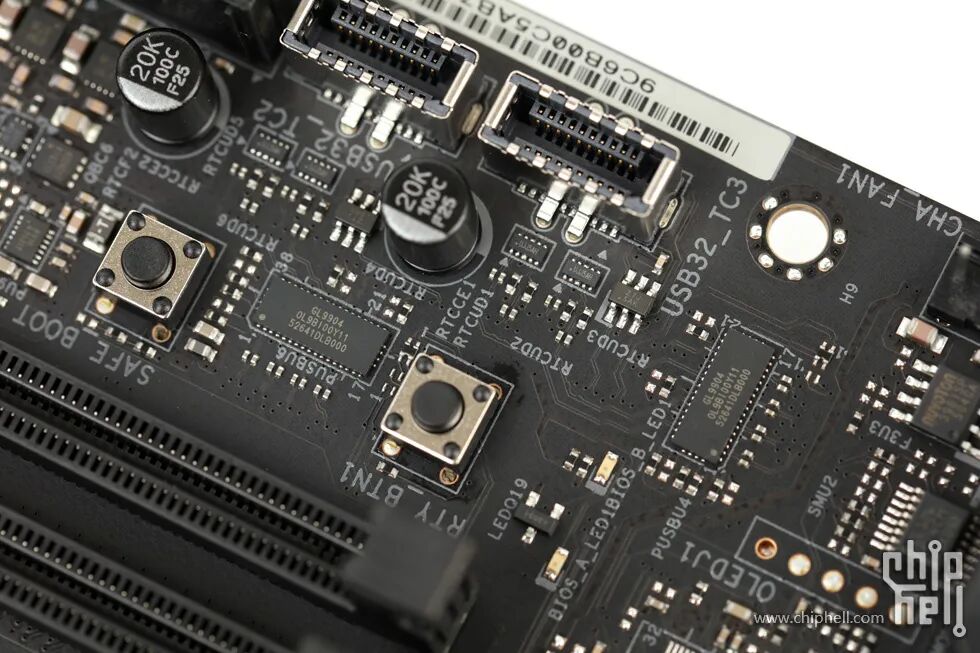

主板右上角,设有2个CPU风扇接口,1个AIO水泵接口,2个ARGB接口,1个两位数字的Debug指示器,1组开机与复位按钮,以及1组5个超频相关按钮.

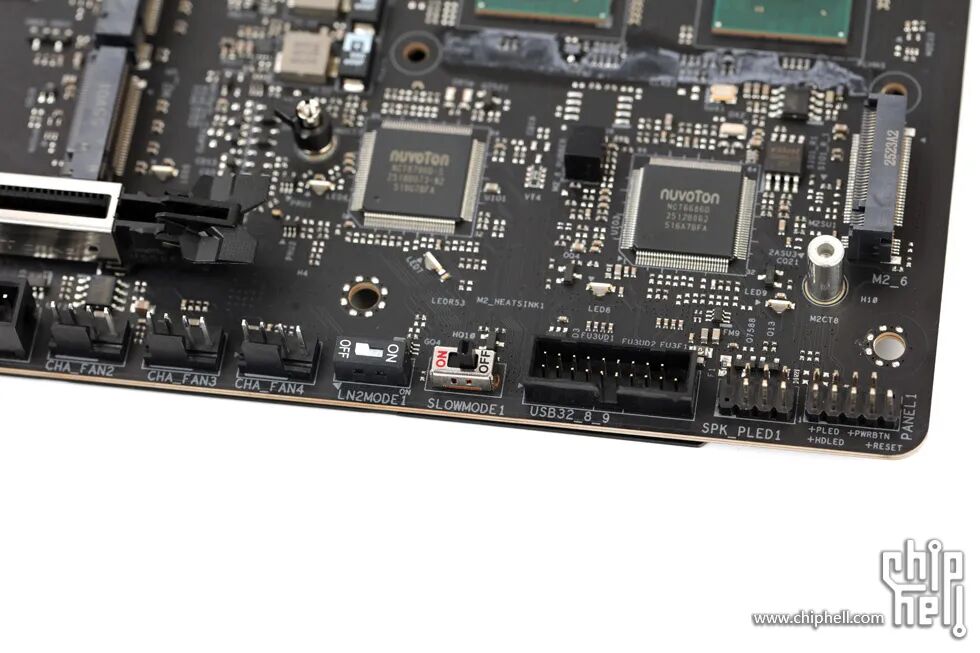

主板底部右侧,设有3个机箱风扇接口,1个液氮切换按钮,1个慢速启动开关,1个前置USB 5Gbps接口,1个扬声器接口以及开机跳线.

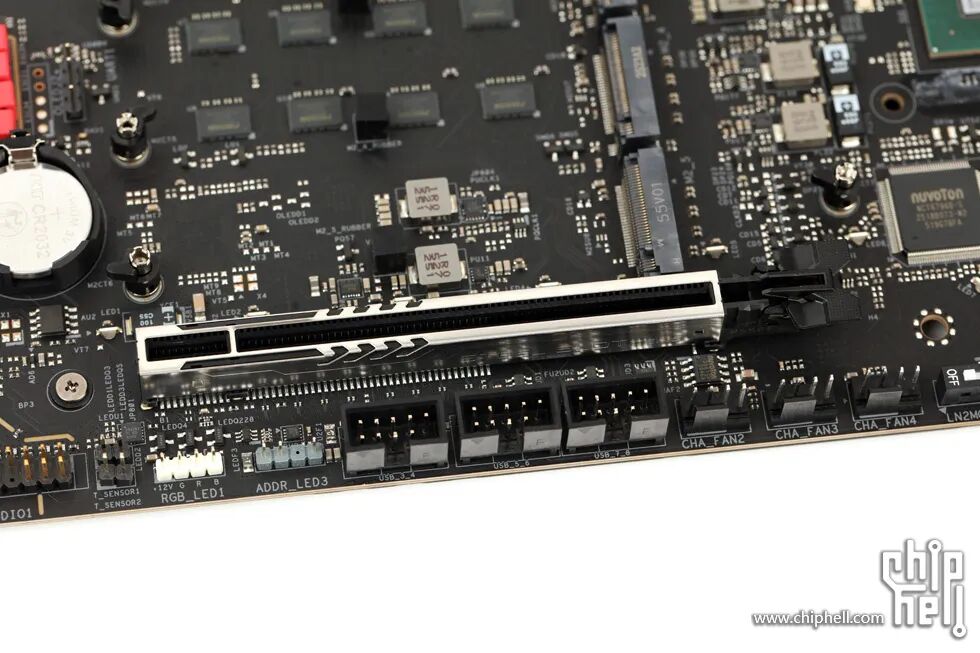

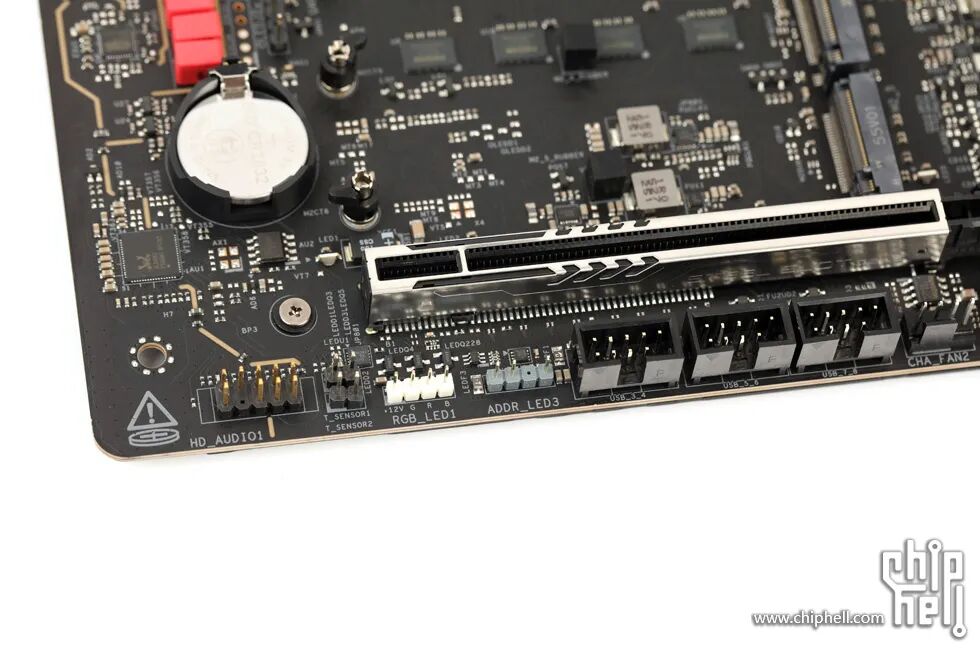

主板底部左侧,设有1个前置音频接口,2个温度传感器接针,2个ARGB接口以及3个前置USB 2.0接口.

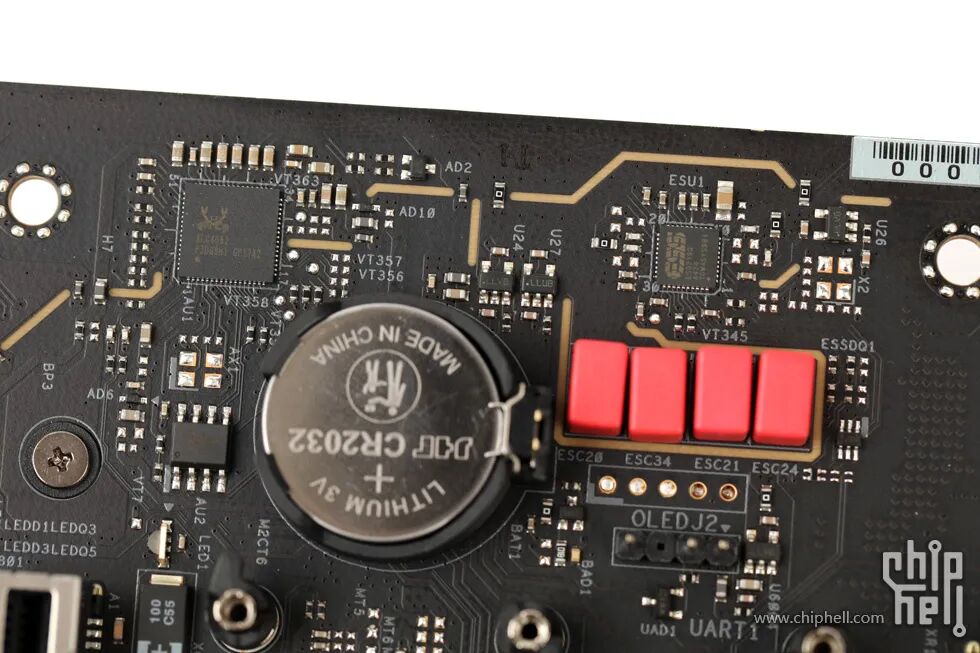

主板音频区域,基于Realtek ALC4082 Codec以及ESS ES9219 QUAD DAC的组合解决方案.

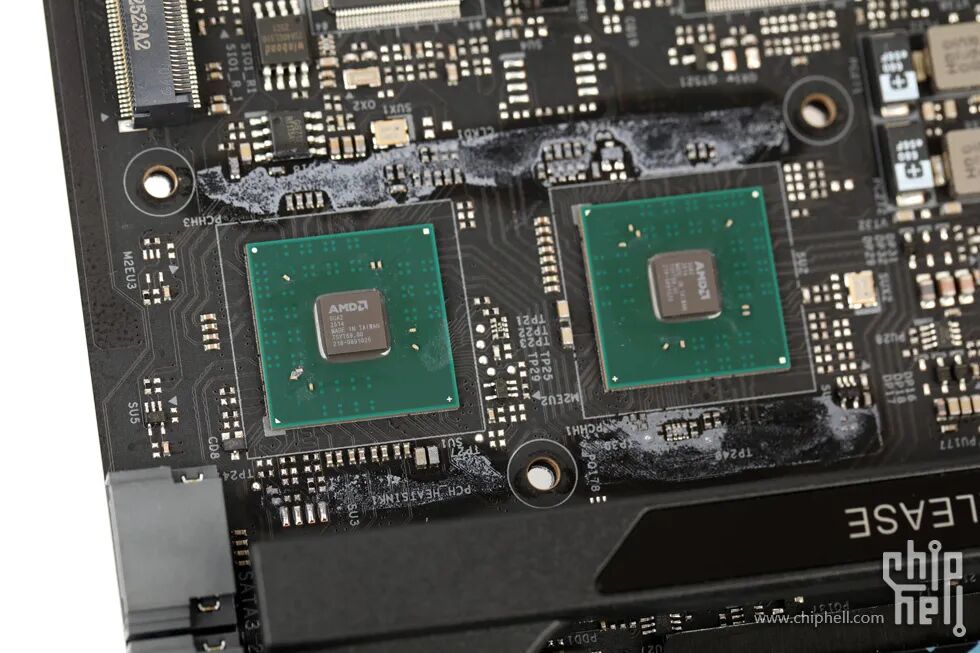

AMD X870E的双芯片组.

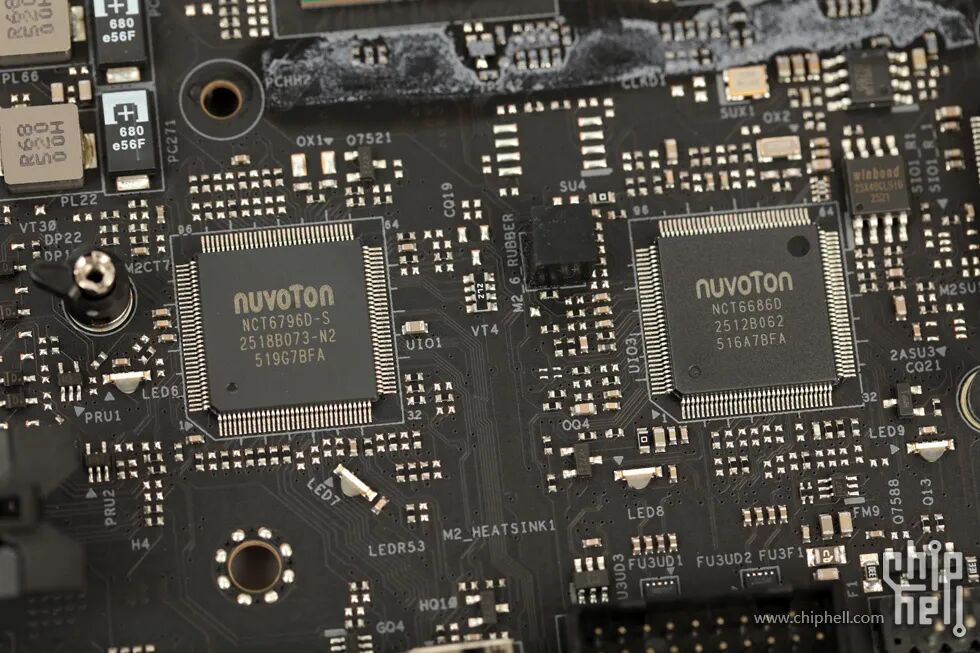

Nuvoton NCT6796D + NCT6686D双芯片,提供运行状态监控等.

双GL9904芯片,为两个前置Type-C接口提供支持.

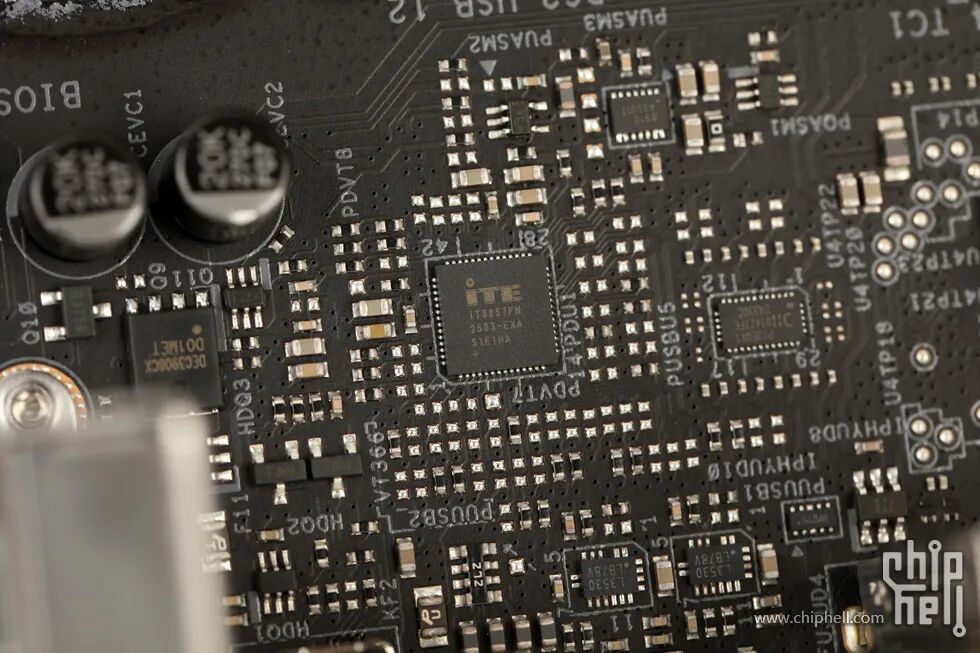

IT8857FN芯片,为后置USB 4提供PD充电支持.

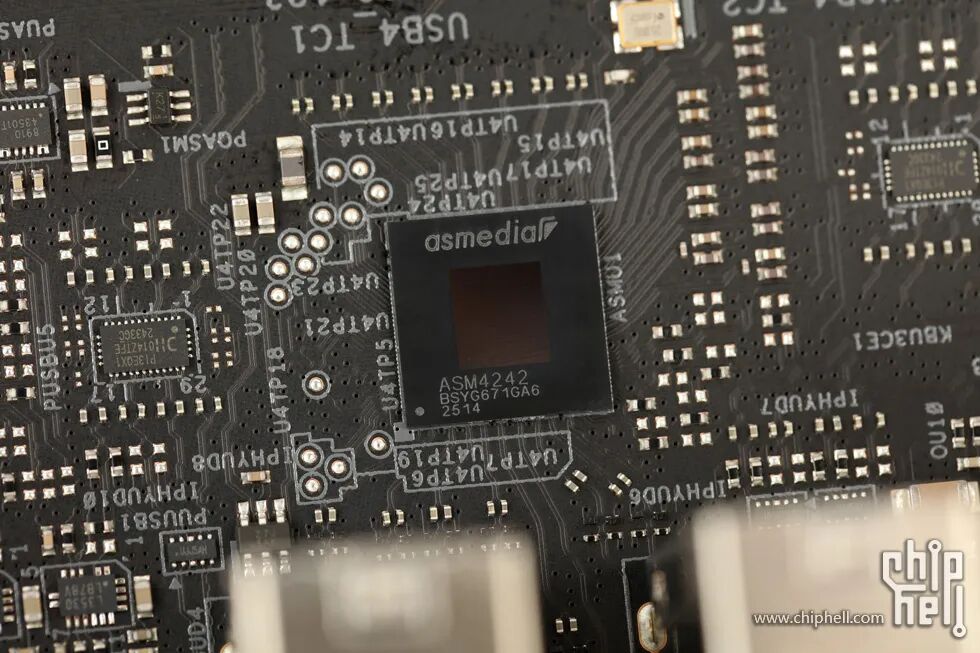

ASM4242控制器,为后置USB 4接口提供支持.

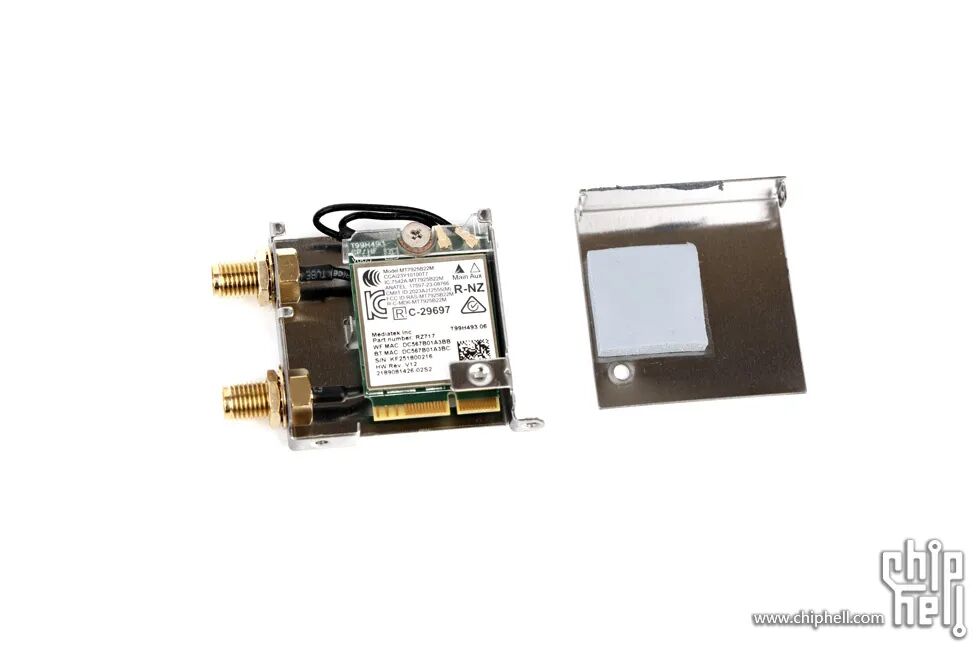

Wi-Fi网卡为MT7925,支持Wi-Fi 7和蓝牙5.4规格.

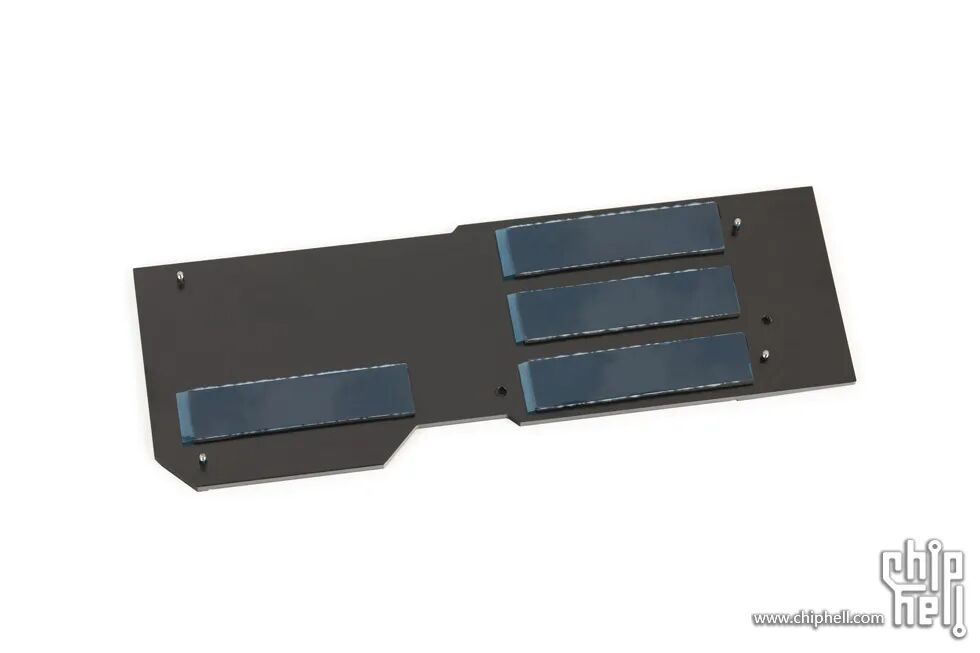

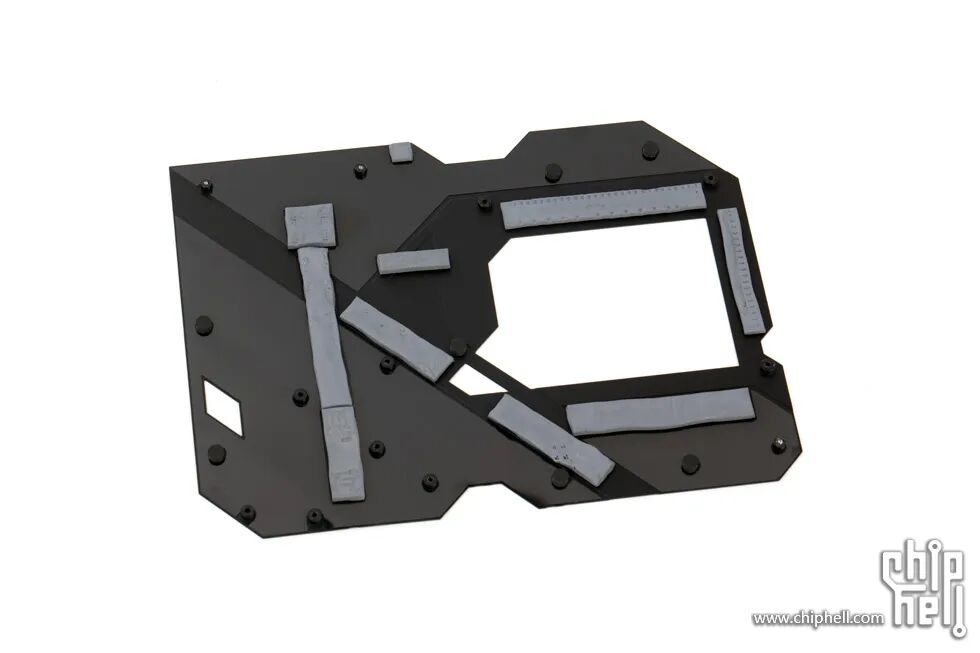

所有附件卸下后,最后将背板卸下,背板内侧在供电和芯片组处均设有导热垫.

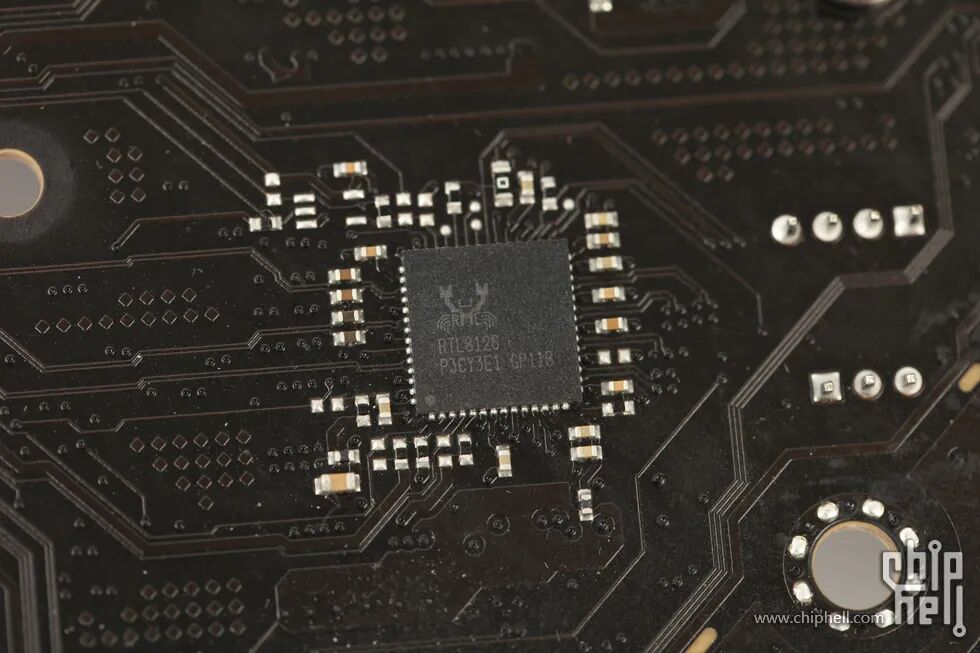

主板背面的RTL8126,为5Gbps有线网络提供支持.

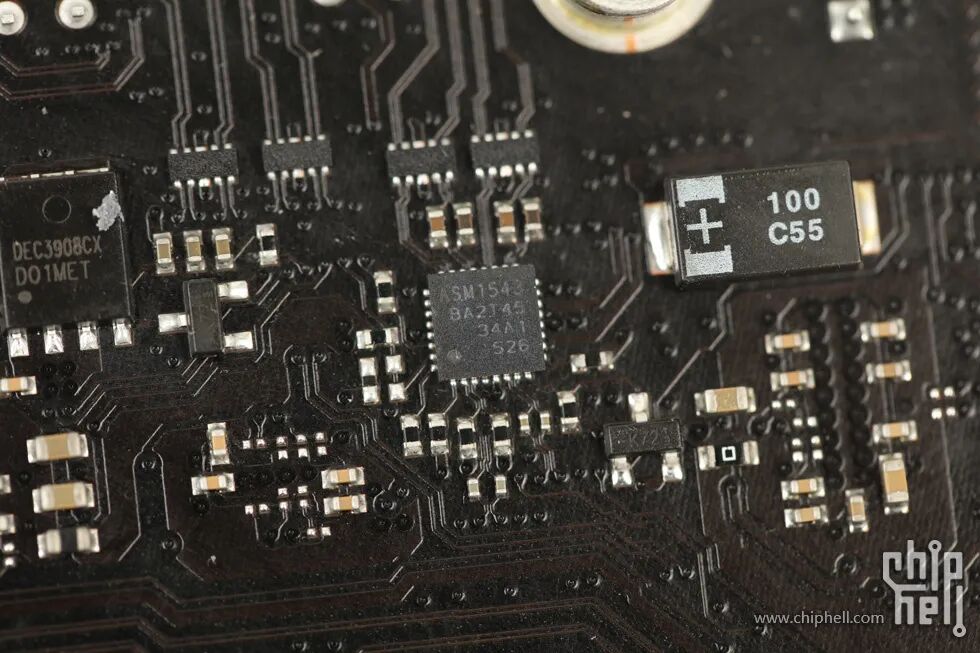

主板背面的ASM1543芯片,为前置Type-C接口提供支持.

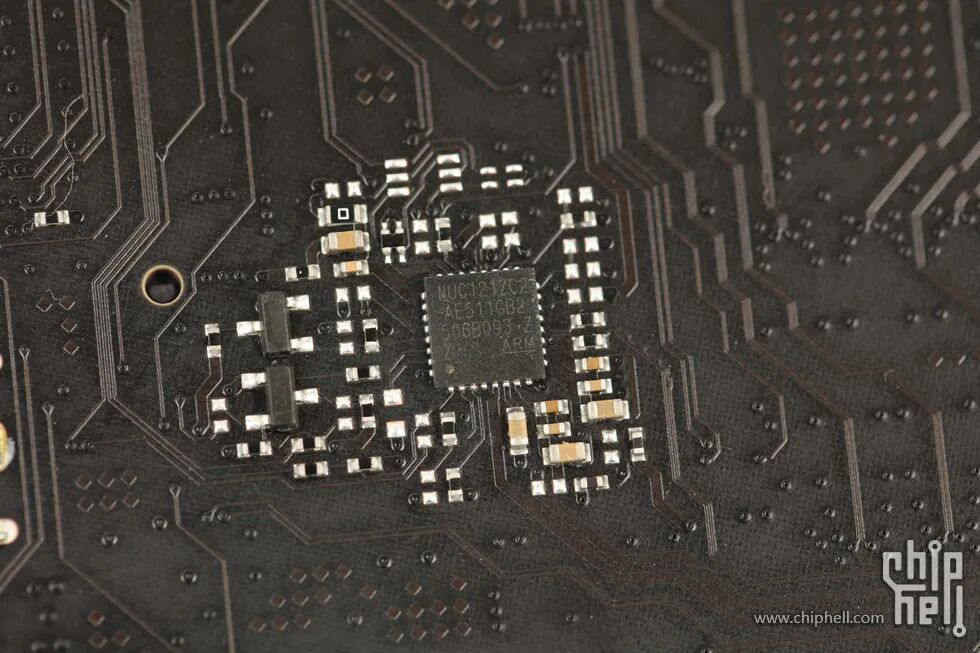

主板背面的NUC121ZC2芯片,提供RGB灯效控制.

BIOS选项简介

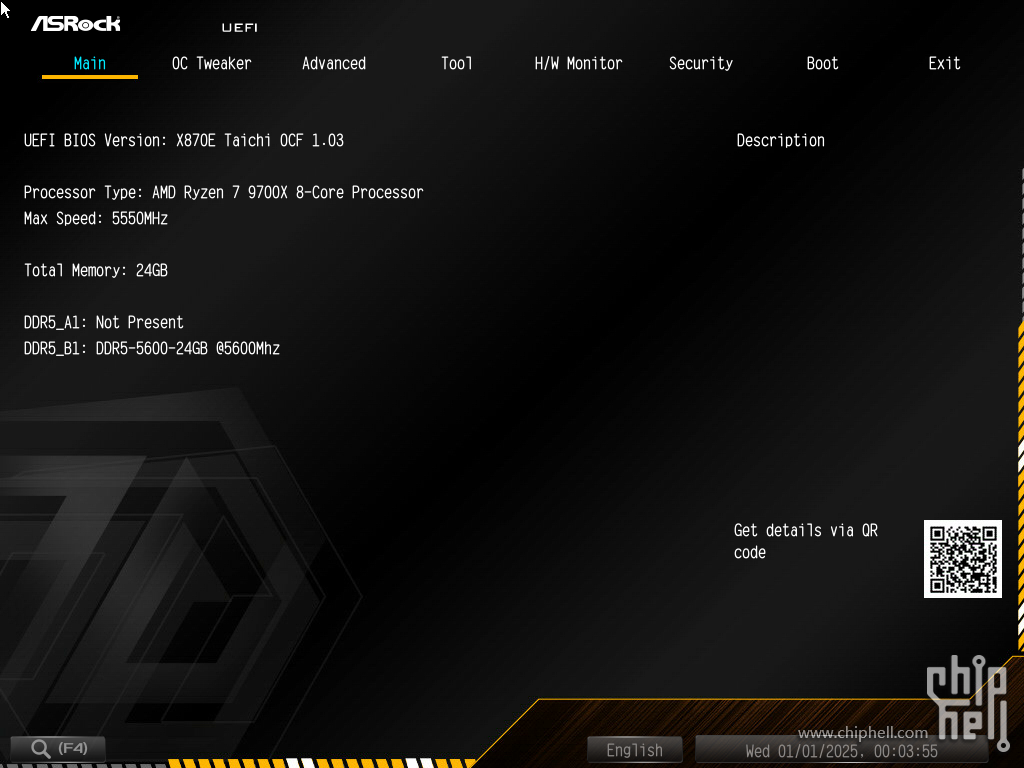

本代ASRock主板的UEFI BIOS设置界面并未做翻新.操作方式与设置项分类分类逻辑均和过往相似.在本块主板上,主题改为了Taichi系列的黑黄配色.

进入BIOS后直接进入更多选项的进阶模式,无简易模式.

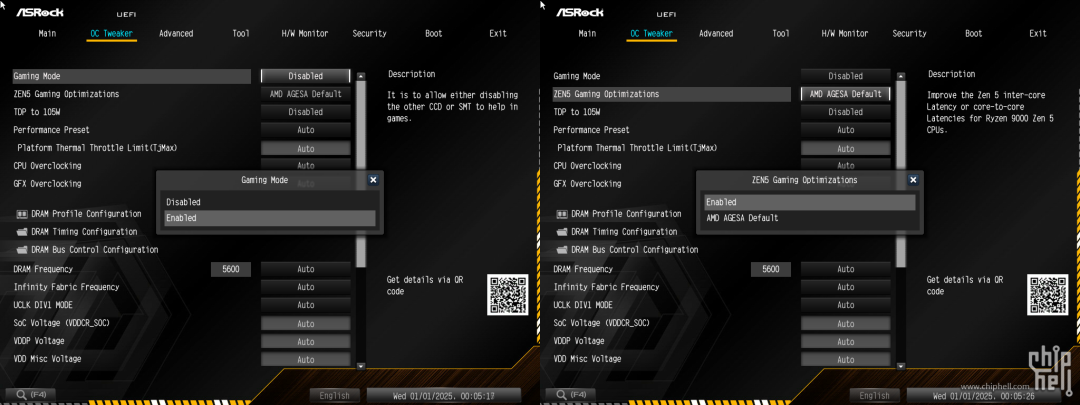

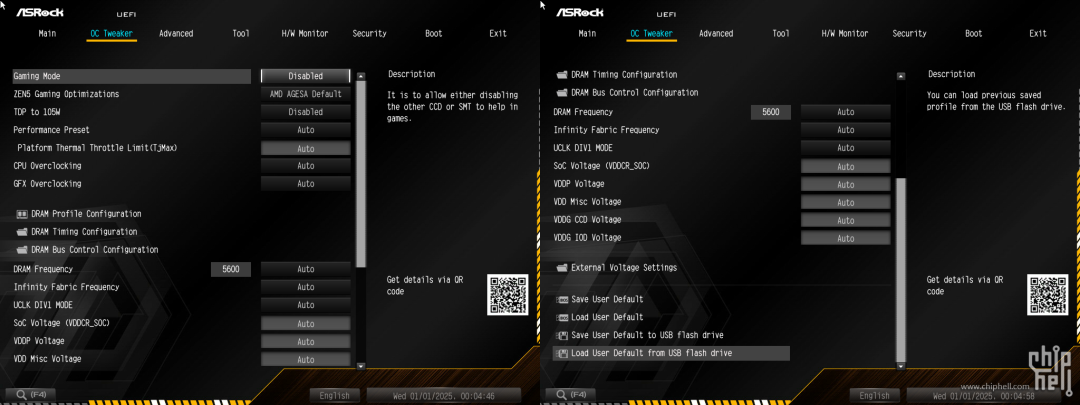

OC Tweaker界面,有关于超频例如频率电压等各类设定都被收录在该界面中,同时BIOS档案保存功能也放置在此页面,并支持从USB设备导入或导出.

设有游戏模式以提升游戏性能;并针对Zen5处理器还有专门的延迟优化模式.

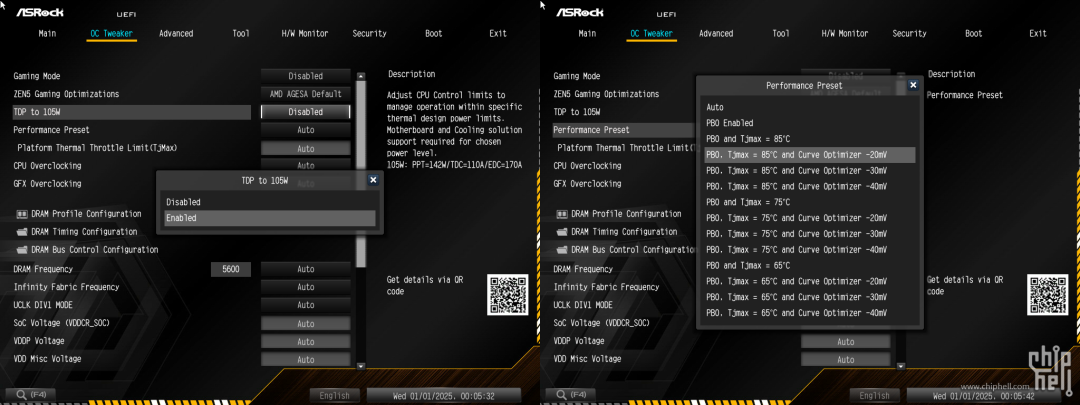

设有105W的快速TDP设定开关;以及针对Cinebench的性能Boost提升模式,以及预置多种的组合式PBO性能优化档案.

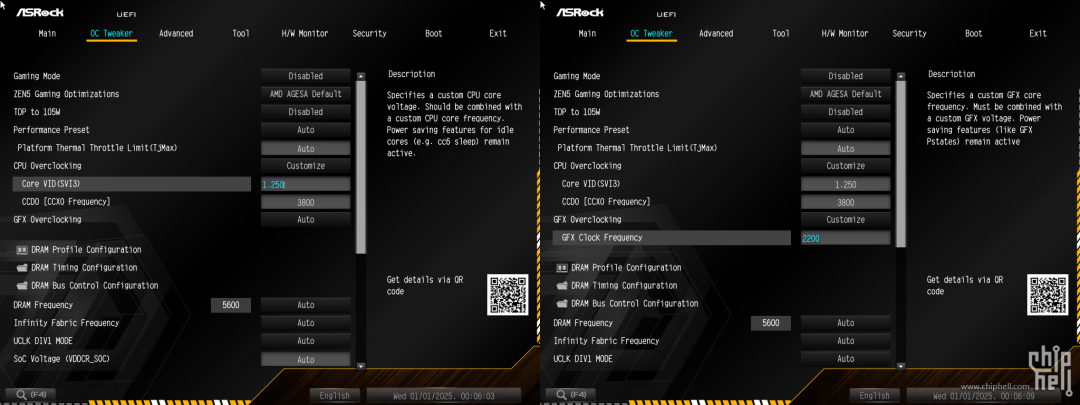

CPU的每个CCD核心以及集显的倍频可供自由调节,并且可覆写Core VID电压.

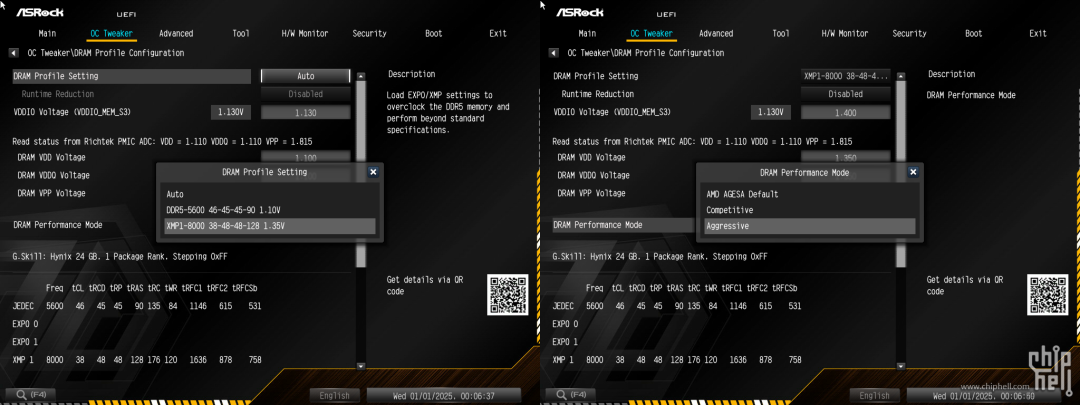

内存的规格显示和XMP/EXPO开关位于DRAM Profile Configuration子菜单内,并设有2个等级的内存性能提升模式可供选择.

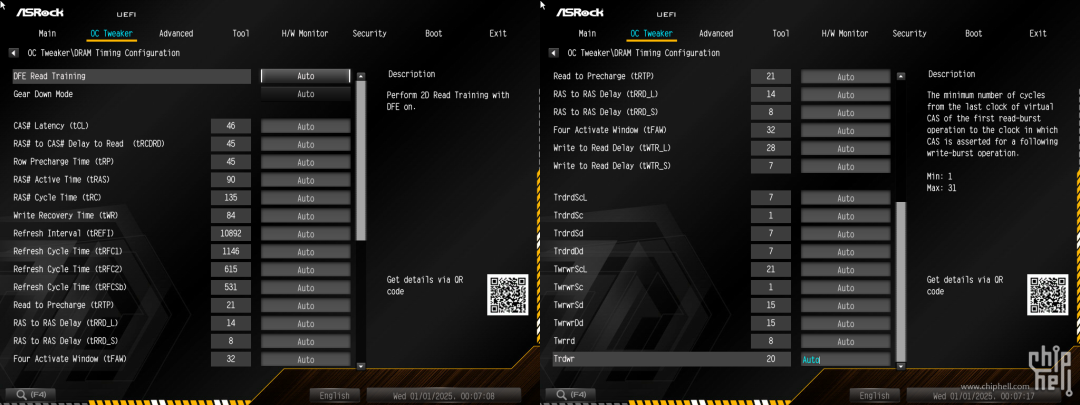

而详细的内存时序选项,则设置位于另一个DRAM Timing Configuration子菜单内.

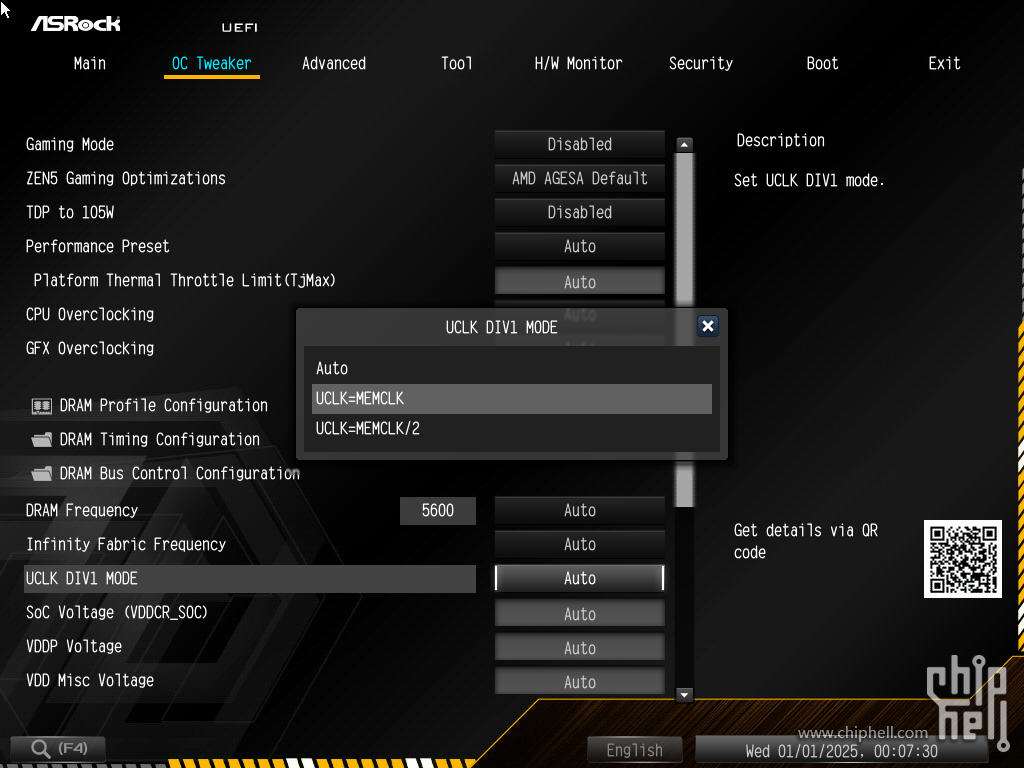

调节内存比率的UCLK DIV1调节选项则是被放在主页面中.

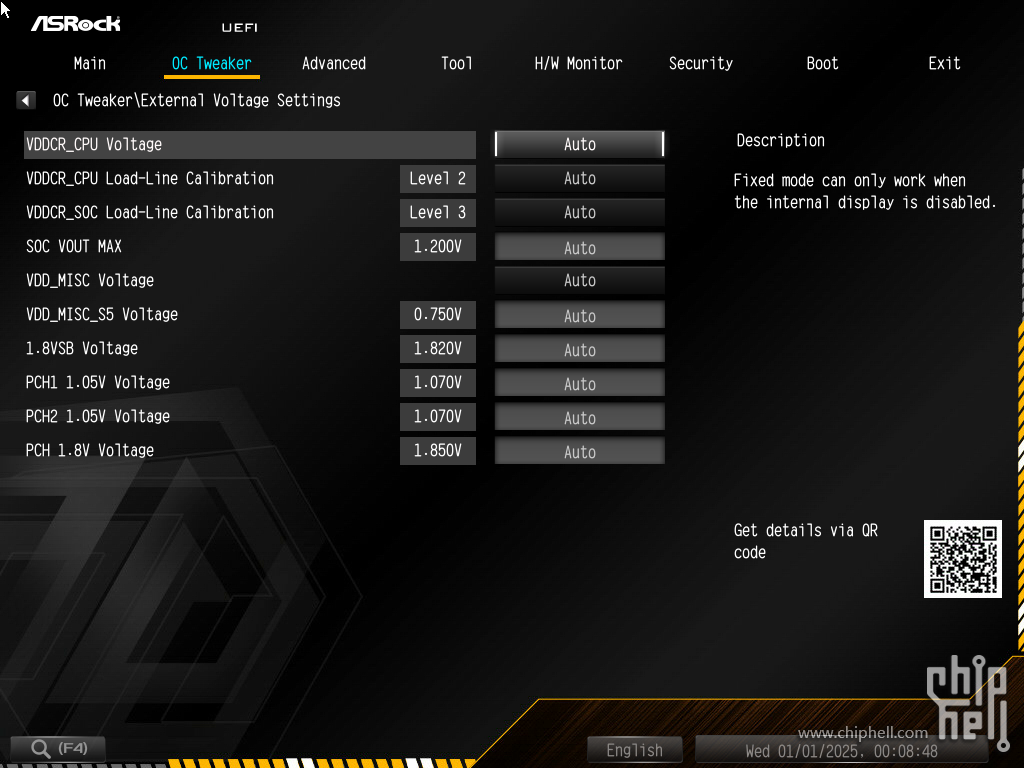

CPU/SOC的负载防掉压选项,以及一些其他额外电压调节,则被收录在额外电压子菜单中.

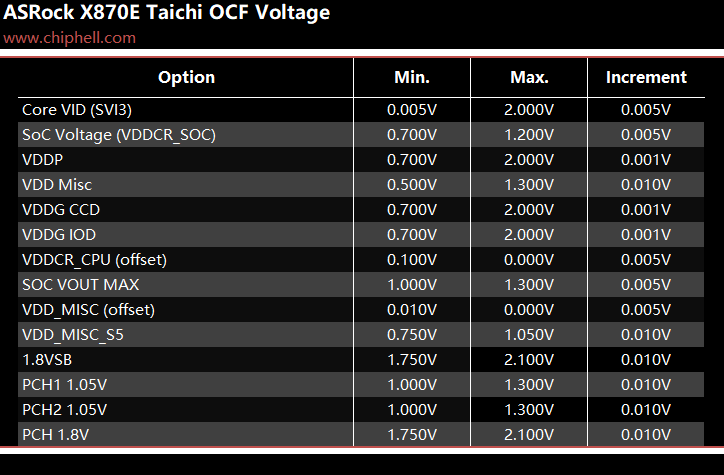

主板可提供的电压调节条目模式以及数值:

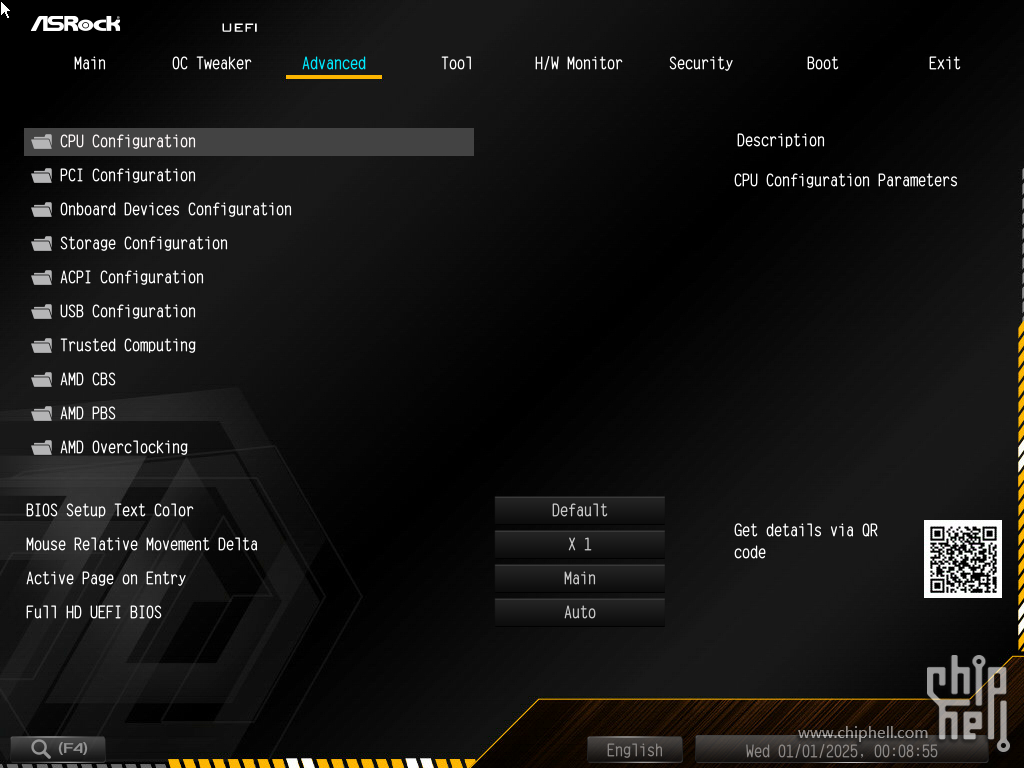

Advanced界面,可对CPU特性,存储设备,USB,板载设备,信任模块等进行设定.页面中还提供了AMD CBS,AMD PBS和AMD原厂超频选项菜单等杂项.

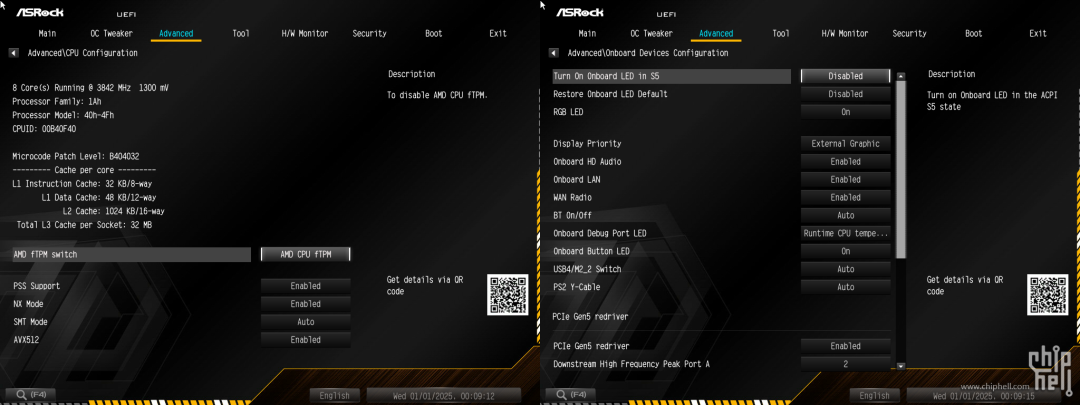

CPU特性子菜单,可调节一些CPU特性的功能开闭;板载设备子菜单,可选择开闭RGB,集成声卡,网卡,蓝牙等设备,并可指定首选显示输出设备.

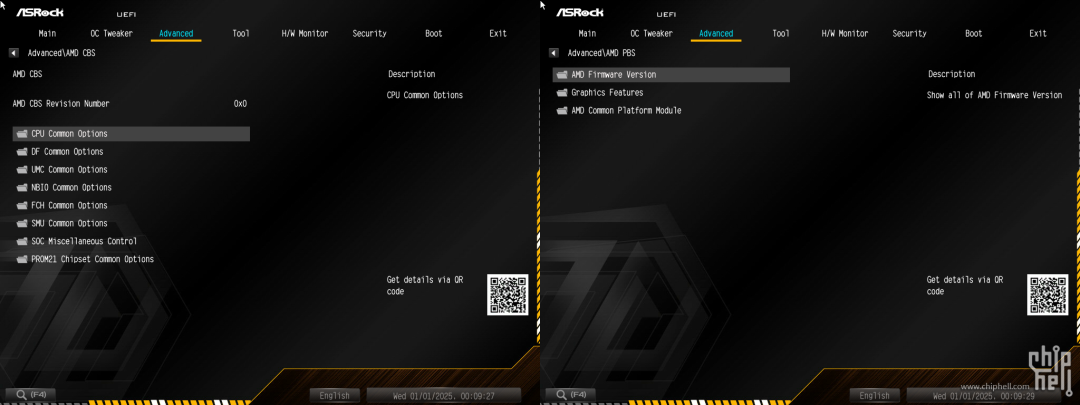

提供了AMD CBS和AMD PBS选项菜单.

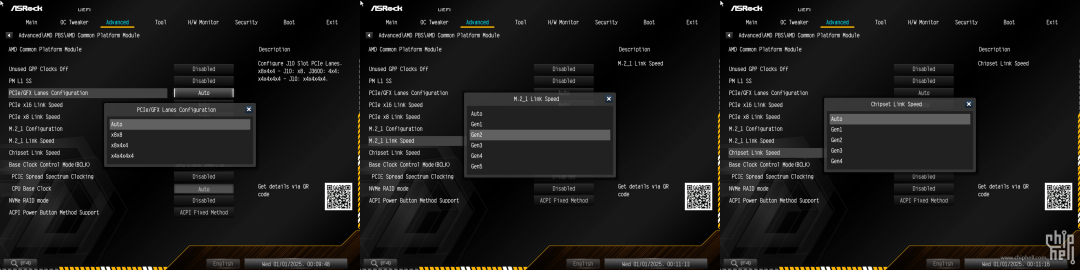

各个通道Gen模式的指定也被放置在该PBS菜单中,并支持通道拆分.

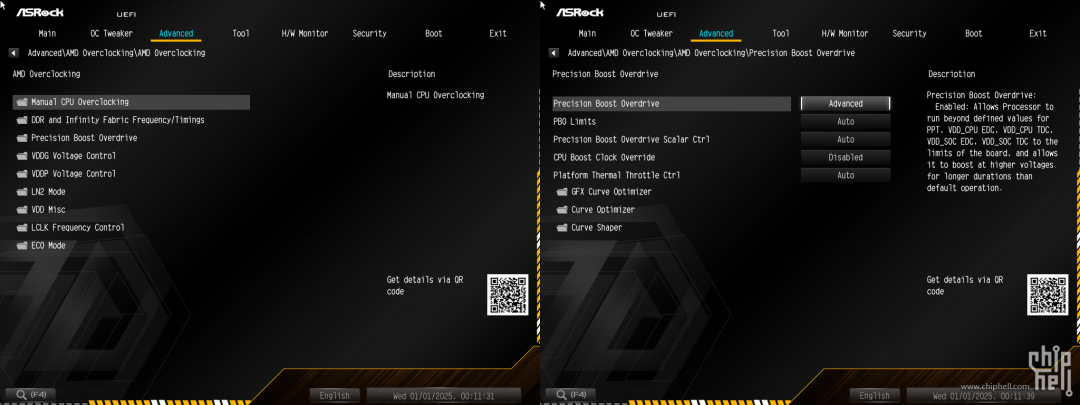

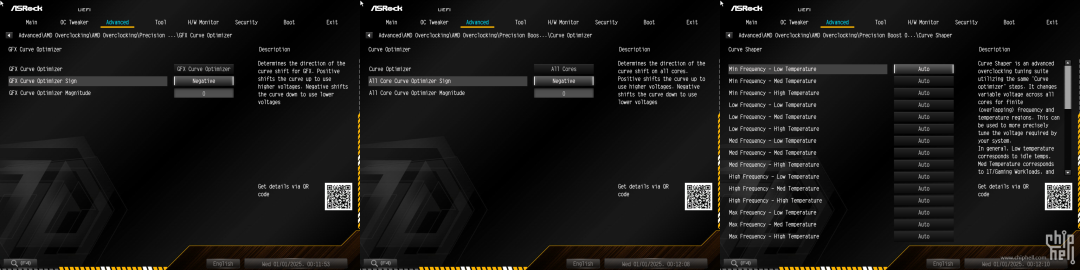

提供AMD原厂超频选项菜单,例如经典PBO菜单,除了自动和开闭以外,还开放高阶的手动调教模式,以及Curve优化修正.

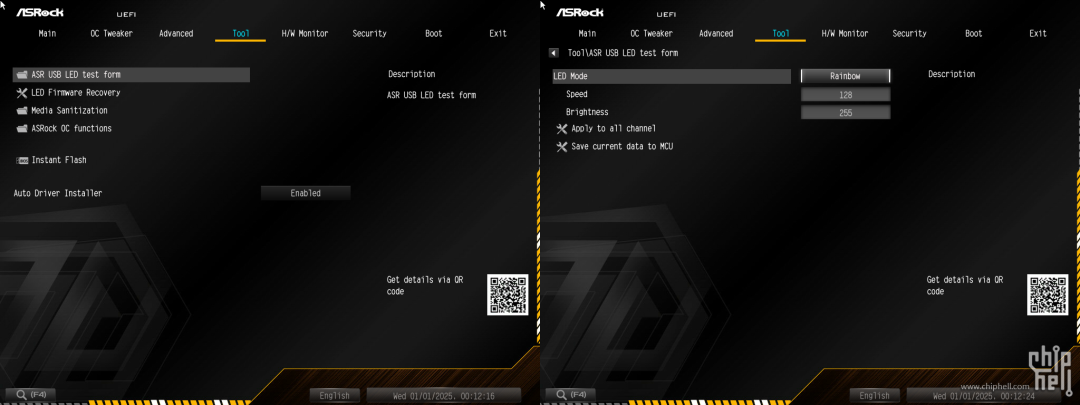

Tool界面,提供板载RGB灯控调节和重置,以及BIOS刷新工具,SSD安全擦除功能等.

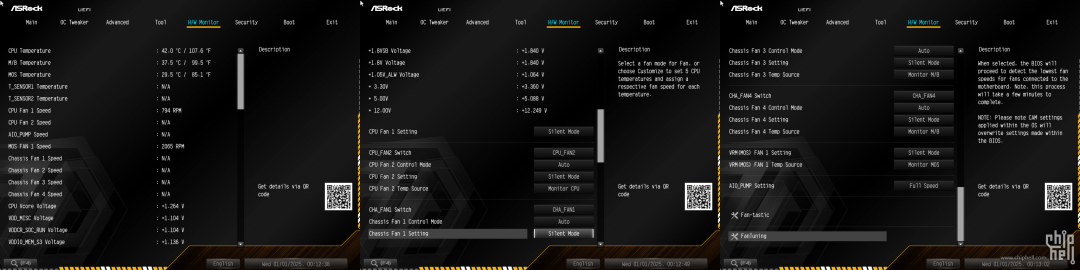

H/W Monitor界面,提供温度/电压/风扇转速的监控,以及各个风扇接口的调节.

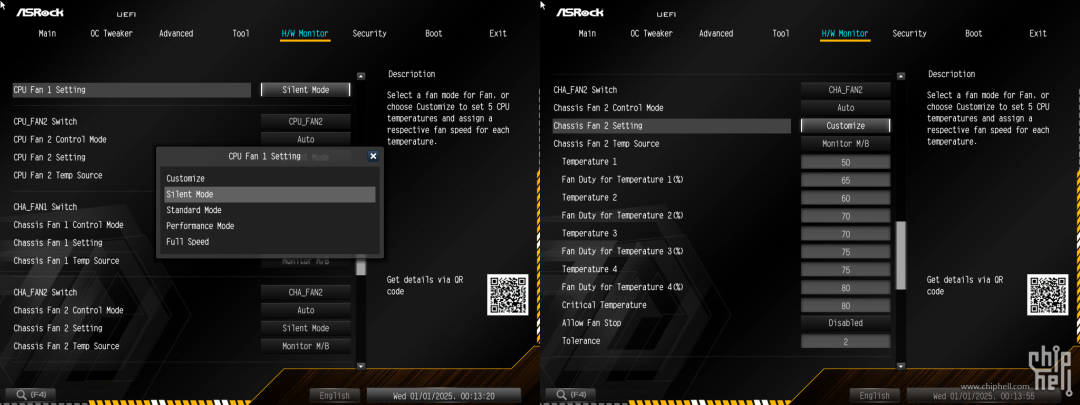

每个接口都预设自定义/安静/标准/性能/全速,共五个风扇模式,除CPU Fan接口固定温度来源以外,其余接口均可自定义温度来源,并都支持风扇停转技术.手动模式下提供4点曲线调节,且机箱风扇可以切换成连接水泵用途.

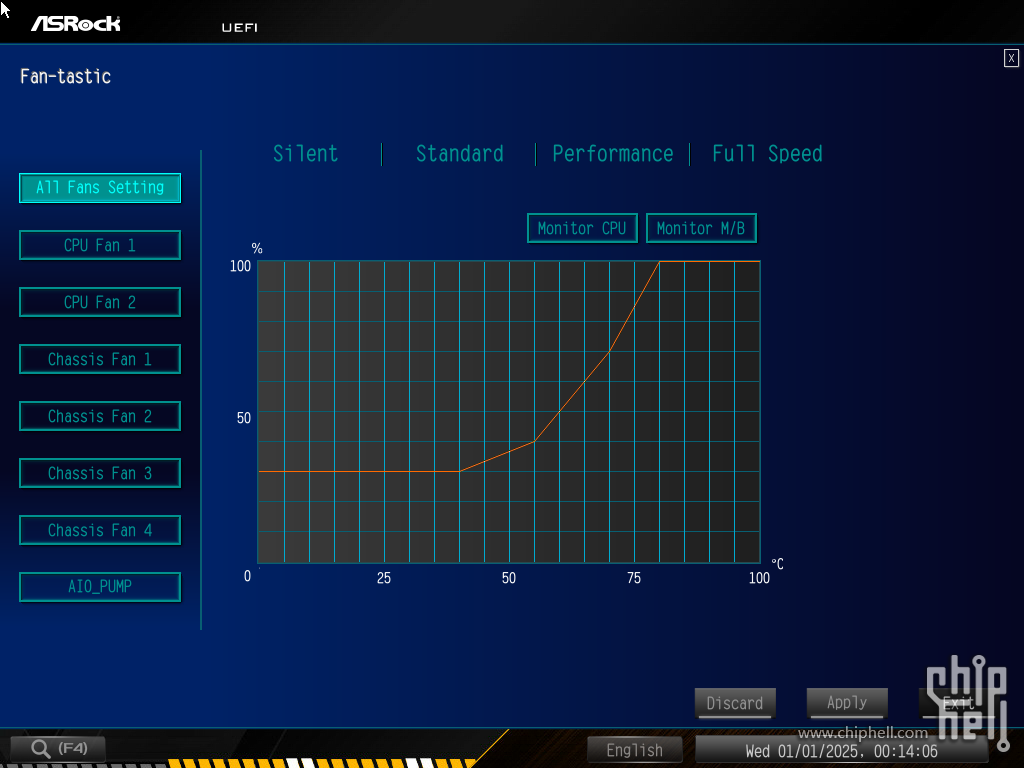

还提供图形化风扇曲线调节以简化操作.

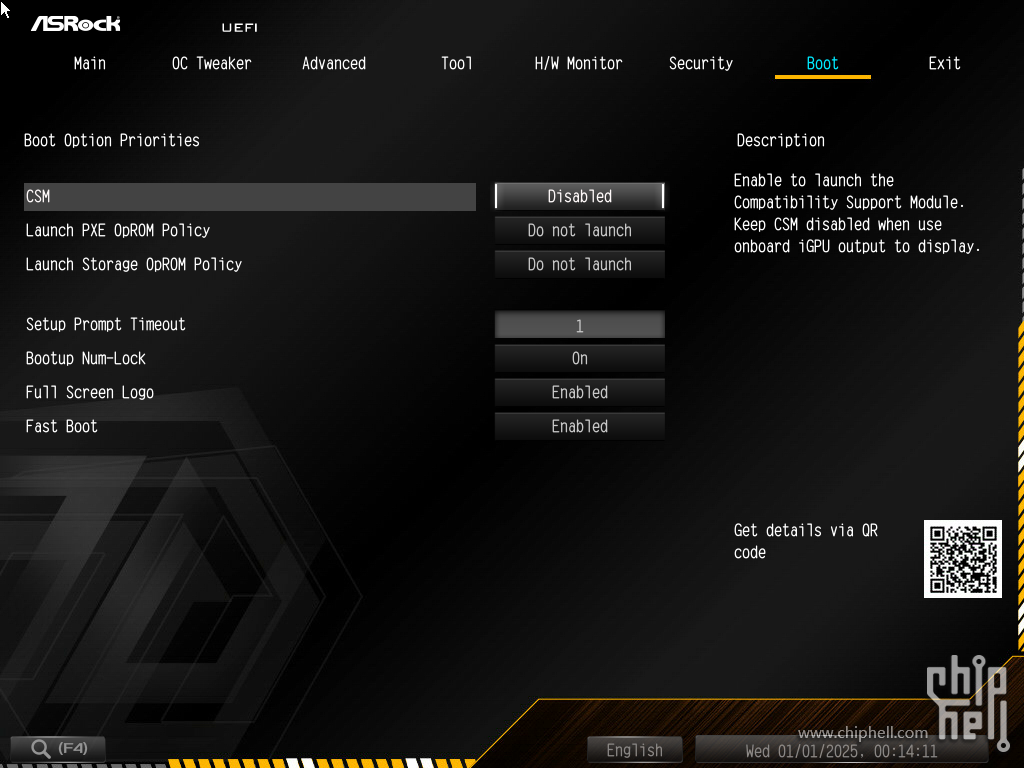

Boot界面,可对启动引导项,以及一些开机启动设定进行修改.

总结

作为ASRock在AMD X870E平台的超频主板,这块ASRock X870E Taichi OCF在外观上依旧延续了Taichi系列经典的黑黄配色.在主要的核心规模上,提供了22+2相110A的供电能力,以及优秀的供电散热方案,使用9950X这类的顶级处理器在重度超频的工况下也是绝对够用的.扩展性方面也是一大亮点,配备个6个M.2 SSD插槽以及2个SATA接口.其中M.2 SSD插槽中2个支持PCIe 5.0 x4,还有2个支持PCIe 4.0 x4,最后2个分别支持PCIe 4.0 x2和PCIe 3.0 x4.需要注意的是,当第二个PCIe 5.0 x4硬盘位处于使用时,后置USB4和该硬盘位将同时降速至PCIe 5.0 x2模式,也可以手动关闭USB4来获得满速的PCIe 5.0 x4模式.PCIe插槽方面,配备了1条PCIe 4.0 x4不封尾插槽,以及2条PCIe 5.0 x16插槽.外接接口方面,设有2个USB 4的同时,还提供了2个USB 20Gbps和8个USB 10Gbps,可以满足绝大部分用户的高速外接需求.其他配置方面,提供了Realtek ALC4082 Codec以及ESS ES9219 QUAD DAC的音频解决方案,以及5Gbps有线和Wi-Fi 7无线的网络配置,整体使用体验也较为舒适.总体来说这块主板既有着强大的超频性能,也有着不错的扩展性,在高端市场中有着不俗的竞争力.
