一分钟了解SOLIDWORKS 2026
出详图和工程图新功能
点击查看

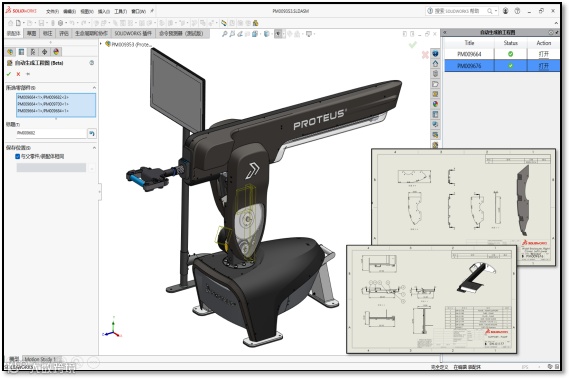

自动生成工程详图
在产品研发设计中，绘制2D工程图是最耗时的环节之一，SOLIDWORKS 2026借助基于3DEXPERIENCE协作平台的技术优势通过AI的强大能力，在绘制2D工程图过程中显著减少手动操作、简化工程图创建流程，从而显著加快工程图创建速度，这使得工程师能够更专注于设计，让创意设计成为工程师工作的核心。
自动匹配图纸格式，识别特征面，生成最优视图布局，避免重叠，清晰排列视图和注解；
借助AI能力自动标注必要尺寸，避开标注重叠，自动应用公差标准，告别手动标注尺寸；
自动识别孔特征，如沉头孔、埋头孔和通孔等，并智能标注，支持对STEP格式模型；
自动依据标准与图纸做匹配对比，检测尺寸缺失、标注矛盾和干涉等问题，完成审图流程；
磁力线增强捕捉注释的能力

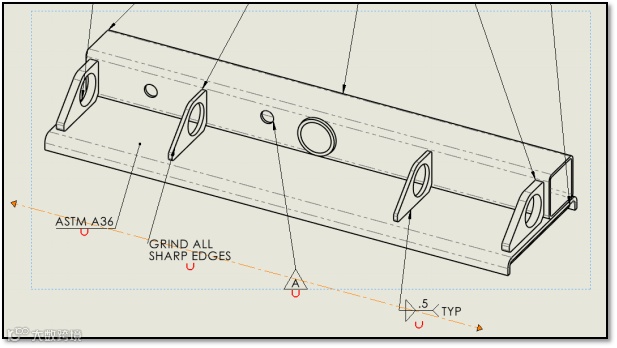

在SOLIDWORKS 2026中，您可以使用磁性线来对齐其他类型的模型注释，例如注释、焊接和表面处理符号、修订符号或几何公差。拖动注释以将其附加到可用的磁性线并重新排列顺序。或者反向操作:拖动现有磁性线，以收集其附近的任何注释。这种对磁性线的新方式将帮助您组织注释，并使您的图纸看起来整洁，而无需花费大量人工。
断裂尺寸线

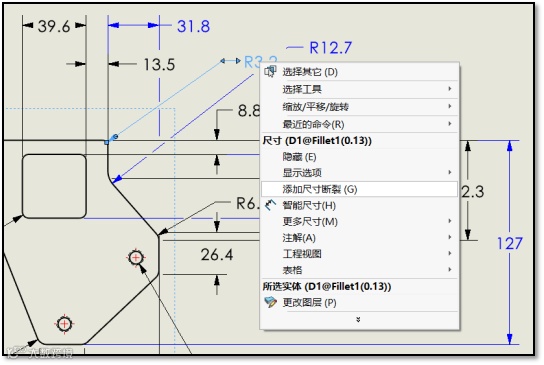

客户的工程图包含大量尺寸及注释，相互干涉遮挡以致难以看清，甚至导致制造错误。为了帮助解决这一问题，SOLIDWORKS 2026在尺寸线相交和重叠文本的地方添加尺寸断裂，即使添加或修改，移动等操作只点击尺寸右键更新尺寸断裂即可，此增强功能提高了复杂图纸的清晰度和可读性，以避免混淆和误解。

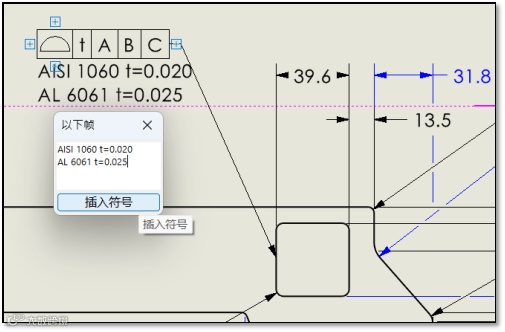

几何公差框格中自定义文本
在几何公差框格中输入任何数字、字母或符号的组合，如：角度度数，分 (') 和秒(")以及字母文本等各类符号，并且在特征控制框四周添加第二文本框，详细注释几何公差要求，此增强功能为用户在更复杂的使用场景中指定几何公差提供了额外的灵活性。
带有表面粗糙度符号的指示器

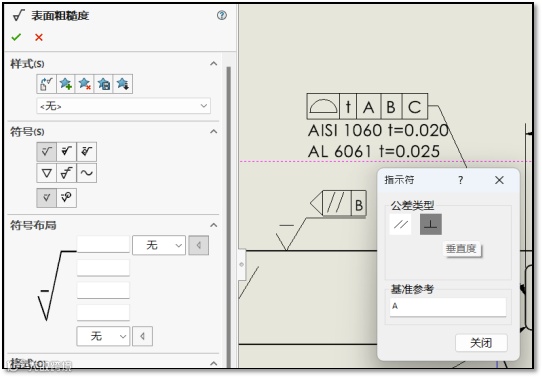

新的文档属性表面粗糙度选项，提供了符合ISO21920-1轮廓标准的表面处理符号，该标准提供了一种更新的表面粗糙度符号标注样式，并允许指定公差指示器。丰富了标准合规性和提升制造检测的沟通交流。
