Endfire antenna 辐射方向沿着天线轴线方向（通常是末端），因此称为“端射”。对于便携式设备和高损耗环境中的无线应用，平面端射（endfire）天线能满足小尺寸和高增益两个非常重要的指标，因此备受关注。
-
平面endfire天线的设计需求和方法 -
折叠endfire偶极子 -
参考文献
As shown below👇
平面endfire天线的设计需求和方法
端射天线在便携和高损耗环境中的设计需求有两个，
一是需要最小化endfire尺寸以满足系统的集成要求；
二是必须确保天线的增益足够高，以满足应用环境的需求。
一般来说，有5种方法可以获得平面端射天线。

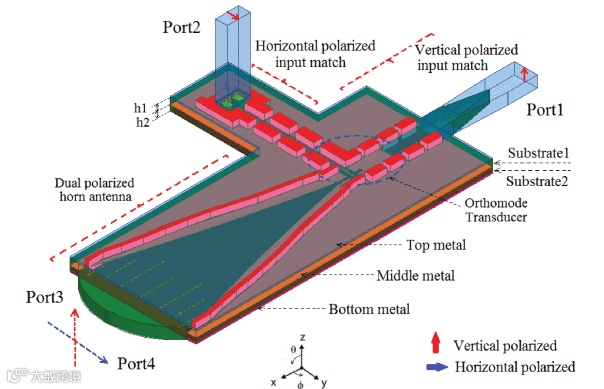

1、基于波导结构的平面端射天线，

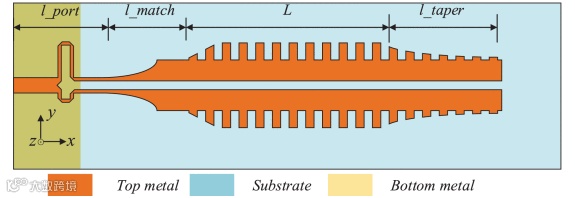

2、基于伪表面等离子体激元（SSPP）的平面端发射天线，
尽管基于波导结构的天线和基于SSPP的天线可以表现出高增益，但它们的端射尺寸通常大于2λ（自由空间中最低频率的波长），这不符合系统集成的要求。

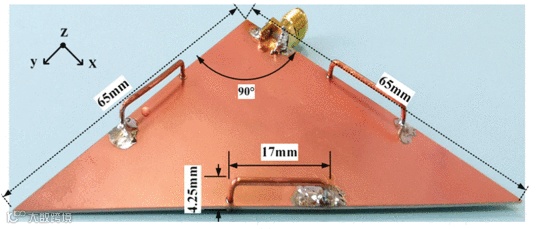

3、基于磁电偶极子（MED）的平面端面发射天线，
然而，无论是通过在大型金属接地平面上蚀刻槽或孔来获得ME互补，还是通过回路电流获得等效磁电流，都无法避免有限端射尺寸（0.5λ）下的低增益（<4 dBi）困境问题。

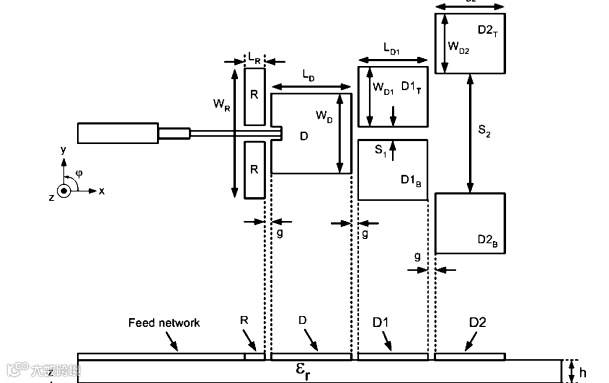

4、基于Yagi-Uda结构的平面端面发射天线
一般来说，八木天线由驱动元件、指向矢和反射器组成，两个相邻元件之间的最佳间距应在0.1λ和0.25λ之间。如果间距小于此值，则指向矢、反射器和驱动元件之间的相位差将受到影响，从而降低增益。
为了获得较高的端射增益，通常会使用多个指向矢甚至金属接地平面，这会导致端射尺寸增加（>1λ）。

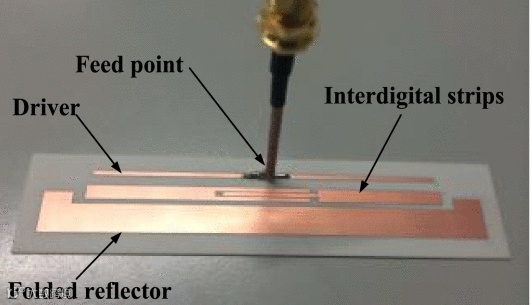

5、通过添加单个寄生元件实现了紧凑型端射天线，
已有研究表明该方法设计的端射尺寸可以实现0.16λ甚至到0.12λ，而增益最高可达到5.1 dBi。
折叠endfire偶极子
折叠端射偶极子的基本原理仍旧是基于八木天线的。
但是能够在实现高增益的同时，满足小尺寸的需求。

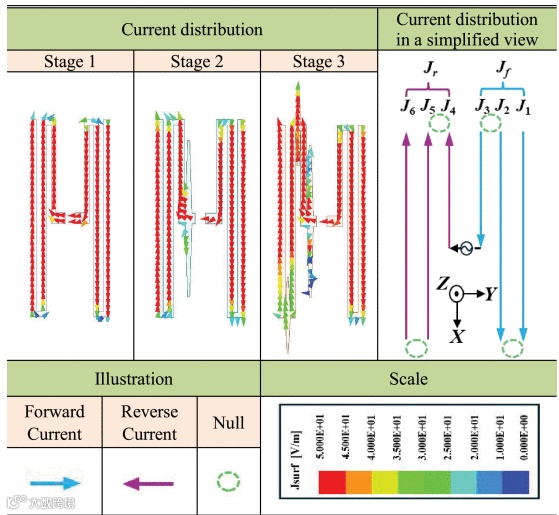

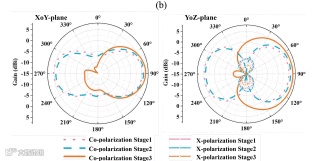

如图所示为一款折叠偶极子端射天线的衍化，其衍化的第一级的弯曲五阶模式偶极子是双向辐射图案。
在第二和第三阶段，通过添加短截线来调整电流的相位，这在实现端射辐射方向图的同时提供了更好的天线阻抗匹配。这些短线共同作用，使天线达到最佳的辐射性能。
由于弯折线的结构，大大缩减了天线的尺寸。
[1] Y. Song, Y. Luo, N. Yan, Y. Hou, W. An and K. Ma, "Compact and Gain-Enhanced Directive Endfire Higher-Order-Mode Meander Dipole via Asymmetrically Loading Stubs," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 2, pp. 706-714, Feb. 2025, doi: 10.1109/TAP.2024.3474185.
[2] G. R. Dejean and M. M. Tentzeris, "A new high-gain microstrip Yagi array antenna with a high front-to-back (F/B) ratio for WLAN and millimeter-wave applications", IEEE Trans. Antennas Propag., vol. 55, no. 2, pp. 298-304, Feb. 2007.
