天线或电路板加工前需要设计者导出图纸送给加工厂。
下面简单介绍从cst软件导出平面天线图纸的步骤
从hfss或者cst仿真软件开始，到cad软件做成dwg图简单步骤如下：
（HFSS-->*.hfss/*.aedt+*.sm3-->CST-->*.dxf-->CAD-->*.dwg（或dxf））
1、导二维图
hfss软件中的模型导入cst步骤请参考以前的文章，文章连接点这里->cst仿真过程 第四部分

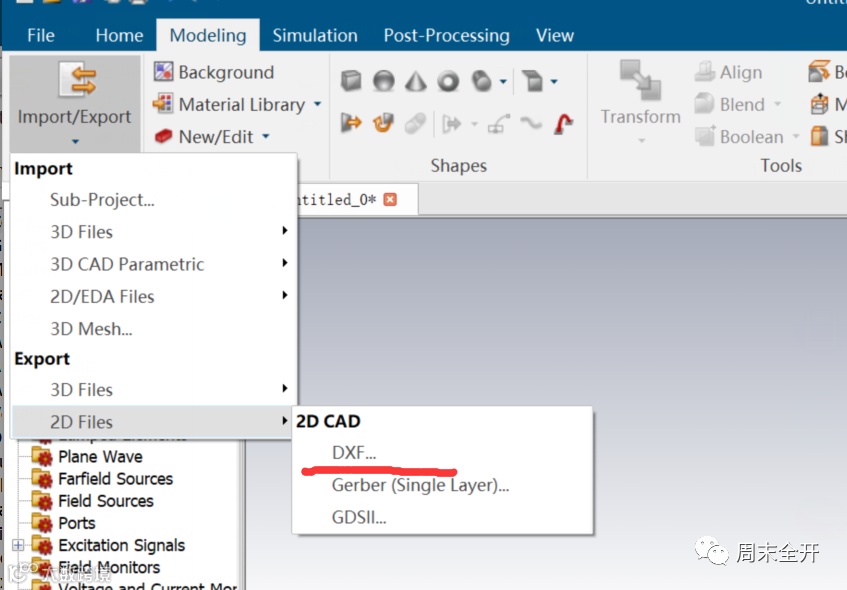

cst软件中导出dxf格式的图的过程如下（建议使用CST导图，dxf是二维图）；
注意2，每次导出的图形只是与XOY面重合的那一面。

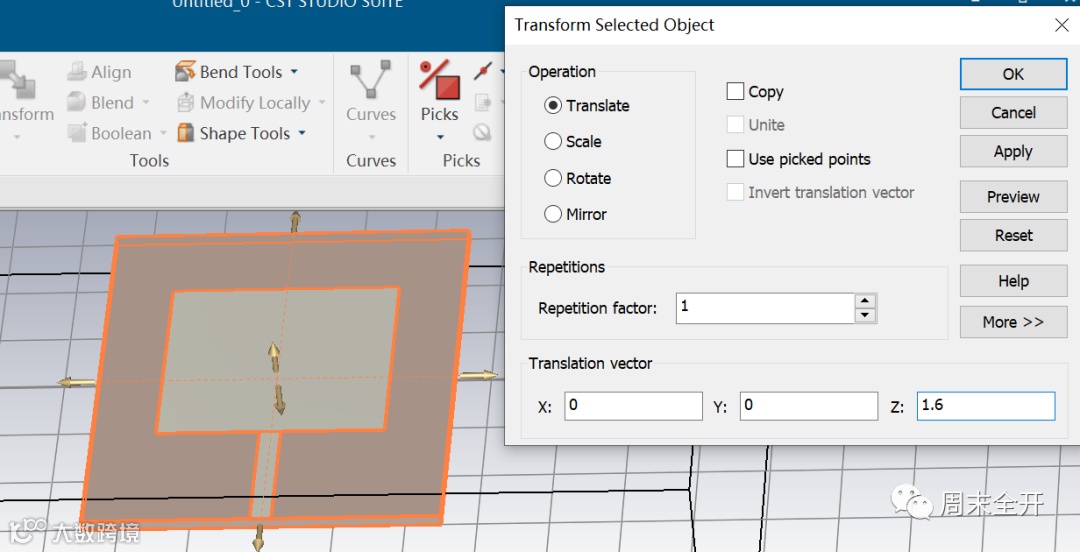

平移，导另外一面的时候，平移整个模型，将该平面与空间坐标xoy面重合（如下图中模型沿着z轴平移了1.6mm）
2、着色

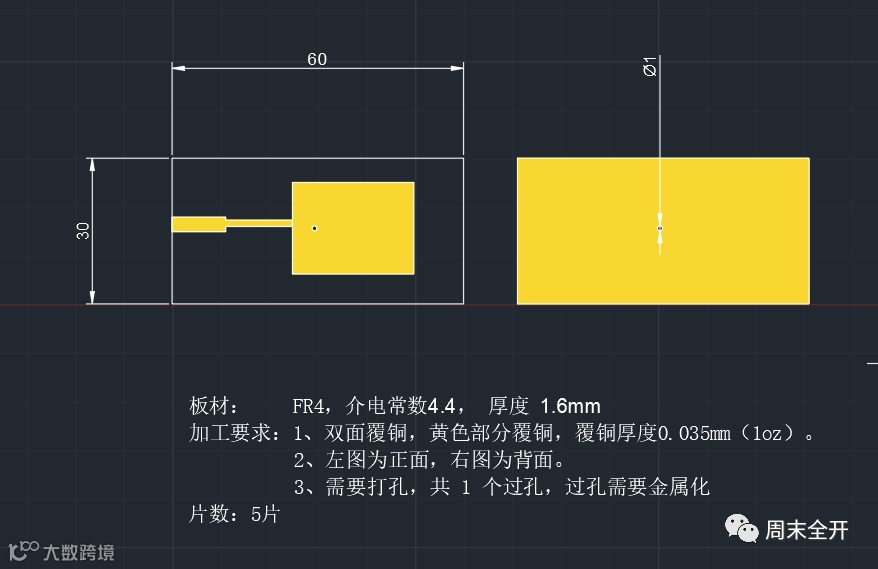

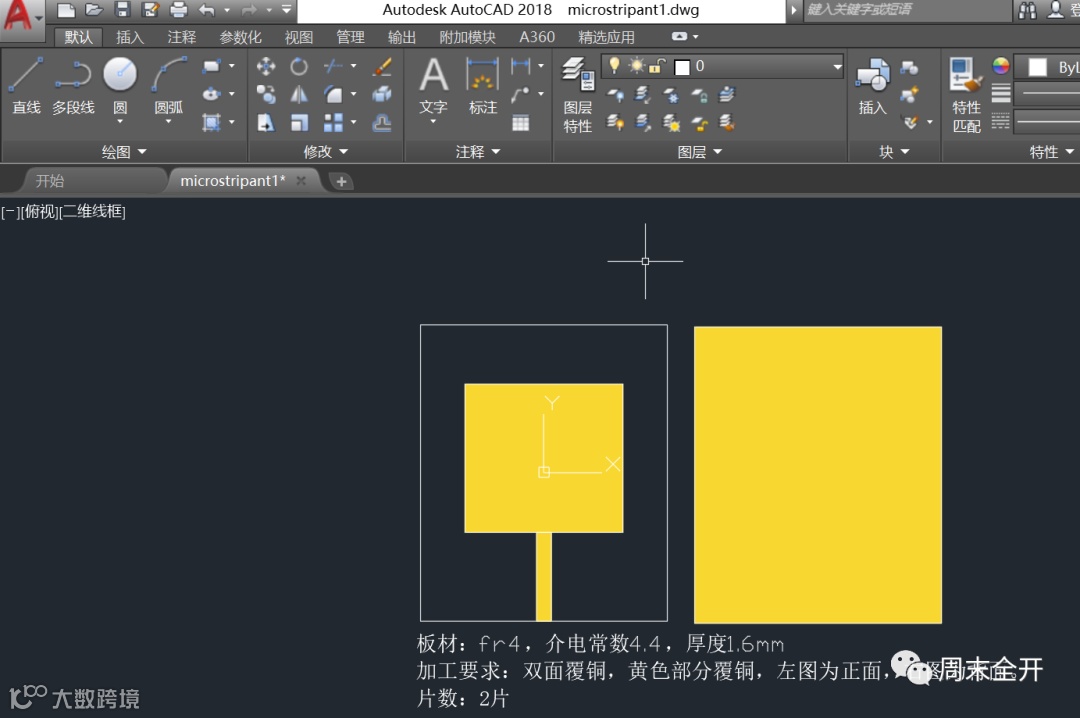

在cad中将以上导出的两张图复制放在一个文件中，将覆铜部分着色（建议上黄铜色）并添加文本描述（板材材料、厚度；覆铜部分；数量，等）
最后保存导出成dwg/dxf文件，由于cad版本的问题，导出dwg文件时要与加工厂保持一致，以便可以识别。
tip
如果有更复杂的加工，就需要更专业的作图格式，以上只是供予初学者或者不熟悉加工的读者的简易的方法
文本描述尽可能详细清晰，能够快速让工程师傅理解，不会加工出错增加成本
