简单教程--hfss cst天线模型转cad以及pcb生产文件

之前的文章已经介绍了如何从hfss或者cst中导出cad软件可处理的dxf图，文章链接如下，

hfss,cst天线仿真模型导出平面图到cad处理步骤

Hfss仿真模型导出平面cad图

下面是介绍利用软件AD (AltiumDesigner)对cad图纸dxf或dwg格式进行处理成为最终的pcb加工文件。

在此之前需要了解图层的知识，可以参考后文的附录。

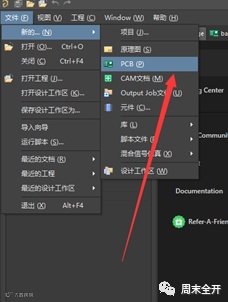

a）新建一个pcb，如图1所示。因为我们只是处理图即可，不需要新建项目也是可以的。

b）在新建的pcb中导入dxf。注意比例选mm，每一层的映射要对应。
