非互易超表面是一种具有方向依赖性电磁响应的人工二维结构，能够打破洛伦兹互易性，实现电磁波的非对称传输、吸收或相位调制。
-
铁氧体的非互易性基础 -
结构设计与工作原理 -
参考资料
As shown below👇
*铁氧体的非互易性基础
铁氧体是一种磁性材料，在外加磁场（此处沿y轴磁化）下表现出张量磁导率，导致电磁波传播特性依赖于方向：
旋转传播效应：当电磁波（TE极化，电场沿y轴）沿z轴传播时，铁氧体使波的极化面发生旋转（法拉第旋转）。

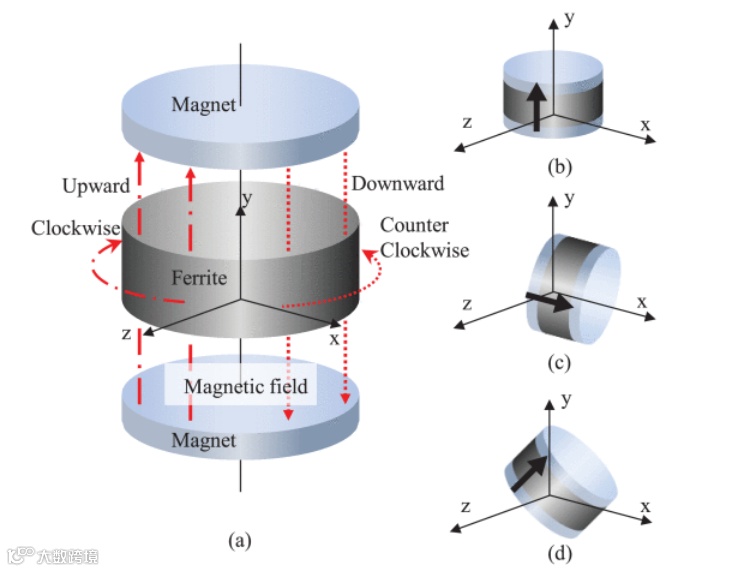

磁化方向决定旋转方向：向上磁化（+y）→ 顺时针旋转；向下磁化（-y）→ 逆时针旋转（图2(a)）。
非互易性根源：正向传播（Port 1→Port 2）和反向传播（Port 2→Port 1）的波经历不同的旋转路径，导致传输特性不对称。
*结构设计与工作原理

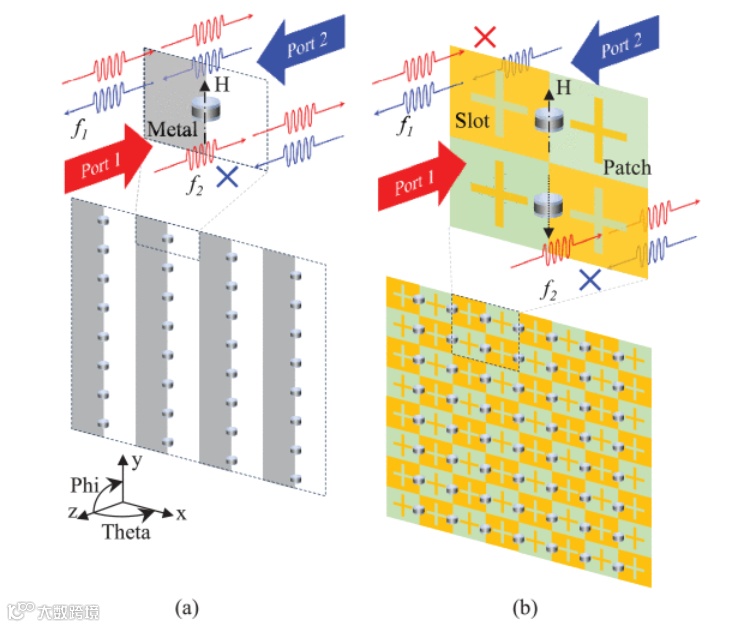

单元结构
铁氧体圆柱：置于单元中心，磁化方向垂直于传播方向（y轴）。
棋盘格贴片阵列：
十字缝隙（Cross-slit）：位于一侧，形成低频阻带（~6.5 GHz）。
十字贴片（Crosspatch）：位于另一侧，形成高频阻带（~7.4 GHz）。
非互易传输机制
正向传播（Port 1→Port 2）：
铁氧体将波旋转至十字缝隙侧，缝隙结构在6.5 GHz附近表现为阻带，波被反射/吸收。
十字贴片侧对低频透明，允许高频通过。
反向传播（Port 2→Port 1）：
铁氧体将波旋转至十字贴片侧，贴片结构在7.4 GHz附近形成阻带，波被阻断。
十字缝隙侧对高频透明，允许低频通过。
关键点
方向-频率耦合：通过铁氧体旋转控制波与不同贴片的相互作用，实现不同频率下的方向选择性阻带。
极化依赖性：仅对TE波（电场平行于磁化方向）有效，TM波表现为传统带通。
[1] K. Takahagi and A. Tennant, "Proposal and Demonstration of a Frequency-Selective Surface With Nonreciprocity Depending on Direction and Frequency," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 6, pp. 3717-3729, June 2025, doi: 10.1109/TAP.2025.3530756.
