拓扑映射在贴片天线领域的本质，是建立天线 “几何结构特征” 与 “电磁性能参数” 之间的多维度对应关系，其核心价值在于突破传统天线设计中 “结构 - 性能” 的黑箱模型，通过拓扑层面的抽象与映射规则构建，实现天线性能的定向优化与创新结构设计。从拓扑学理论出发，贴片天线的拓扑特征可定义为几何结构在连续形变（如拉伸、弯曲、裁剪）下保持不变的本质属性，包括：单元拓扑（矩形、圆形、多边形等基础结构的拓扑分类）、阵列拓扑（单元排布的拓扑连接方式）、馈电拓扑（能量激励点的拓扑分布）及加载拓扑（介质 / 金属加载的拓扑形态）。
-
贴片天线拓扑映射的关键维度与分析方法 -
拓扑映射的分析方法与工具 -
参考资料
As shown below👇
*贴片天线拓扑映射的关键维度与分析方法
拓扑映射的学术本质是一种 “多域耦合映射机制”，涉及几何域（结构参数：尺寸、形状、位置）、材料域（介电常数、磁导率、电导率）、电磁域（S 参数、增益、方向图、阻抗带宽）的跨域对应，其数学表达可描述为：
其中，G 为几何拓扑参数集，M 为材料特性参数集，E 为电磁性能参数集，F 为拓扑映射算子。该映射关系需满足连续性（参数微小变化导致性能平滑过渡）、鲁棒性（拓扑结构微小扰动下性能稳定性）及可优化性（通过拓扑调整实现性能指标提升）三大核心准则。
几何拓扑映射：结构形态与电磁性能的关联
几何拓扑是贴片天线最核心的拓扑特征，其映射关系主要体现在：
1、基础单元拓扑：矩形贴片（低剖面、易集成）的拓扑映射特征为 “长宽比→谐振频率 / 阻抗带宽”，圆形贴片（全向辐射特性）的拓扑映射特征为 “半径→谐振模式 / 极化纯度”，多边形贴片（如六边形、八边形）通过边数拓扑调整实现 “方向性系数与带宽的平衡”。例如，矩形贴片的谐振频率
（L为贴片长度，εr为介质介电常数），本质是 “长度拓扑参数” 与 “谐振频率性能” 的线性映射关系。
2、衍生结构拓扑：通过开槽、切角、加载枝节等拓扑改性，构建复杂映射关系。如在矩形贴片边缘开槽，本质是通过 “槽的位置、长度、数量” 等拓扑参数，改变天线表面电流路径，进而实现 “多频谐振”（开槽数量→谐振频点数量的映射）、“阻抗匹配优化”（槽长度→输入阻抗实部 / 虚部的映射）。
3、阵列拓扑映射：阵列单元的 “排布方式（线性 / 平面 / 立体）、间距、数量” 等拓扑参数，与 “阵列增益、波束宽度、副瓣电平” 形成映射。例如，均匀线性阵列（ULA）的拓扑映射关系为 “单元间距d→栅瓣抑制效果”（d < λ/2时无栅瓣， λ为工作波长），平面阵列（如矩形阵列、圆形阵列）的拓扑映射关系为 “阵列孔径→方向性系数”（孔径越大，方向性系数越高）。
*拓扑映射的分析方法与工具
1、解析建模法：基于传输线模型、腔模模型等理论，推导拓扑参数与性能参数的解析表达式，明确映射关系的数学本质。例如，矩形贴片的腔模模型将贴片与接地板之间的区域视为谐振腔，通过求解麦克斯韦方程得到谐振频率与贴片尺寸（拓扑参数）的解析关系，为拓扑映射提供理论依据。

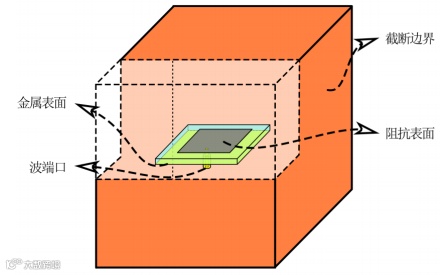

2、数值仿真法：利用 HFSS、CST 等电磁仿真软件，构建拓扑参数的参数化模型，通过灵敏度分析、正交试验等方法，量化拓扑参数对性能的影响权重，揭示映射关系的非线性特征。例如，针对铁氧体加载贴片天线，通过仿真分析铁氧体磁导率、加载厚度、加载位置等拓扑参数对天线效率的影响曲线，建立多参数耦合的拓扑映射模型。
3、机器学习辅助法：针对复杂拓扑（如多开槽、多加载的集成拓扑）的高维映射关系，通过神经网络、支持向量机等算法，学习拓扑参数与性能参数的非线性映射规律，实现性能的快速预测与拓扑结构的智能优化。例如，以贴片尺寸、开槽数量、铁氧体磁导率等为输入特征，以天线带宽、效率为输出标签，训练机器学习模型，可快速得到满足性能要求的拓扑参数组合。
[1] 王兰兰, “基于材料密度的电磁结构拓扑优化研究,” 博士学位论文, 电子科技大学, 2025. doi: 10.27005/d.cnki.gdzku.2025.000619.
